Lustre ハードウェアのラックとケーブル接続

Lustre サーバーと NetApp EF80 アレイをラックに搭載し、各ビルディングブロックのバックエンド NVMe-oF ファブリックとフロントエンド LNet ファブリックをケーブル接続します。

開始する前に

HCA 数、PCIe スロット要件、パス要件、および MTU ガイダンスを "ハードウェア コンポーネント" で確認してください。

手順
  1. すべての Lustre サーバーと E シリーズ ストレージ アレイを、構成要素のトポロジーに従ってラックに搭載し、ケーブルを接続します。

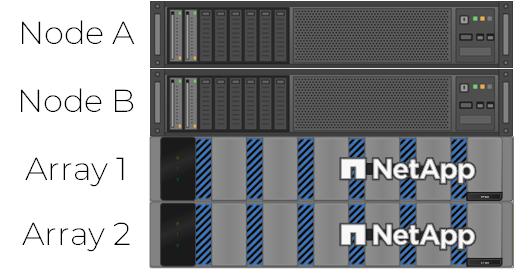

    ラベル付きのLustreビルディングブロックに、OSS/MDSサーバー2台とEF80アレイ2台を積み重ねた構成

  2. 各EF80アレイについて、コントローラAのポート4aをコントローラBのポート4aに、およびコントローラAのポート4bをコントローラBのポート4bにケーブル接続します。これらの専用接続はコントローラ間のミラーリング機能を提供するものであり、ホストトラフィックには使用されません。を参照してください。"EF50とEF80のコントローラ間ミラーリング接続ケーブルを接続する"

  3. EF80の6 HCAトポロジーに従って、サーバーとアレイ間のバックエンドNVMe-oFネットワークをケーブル接続します。

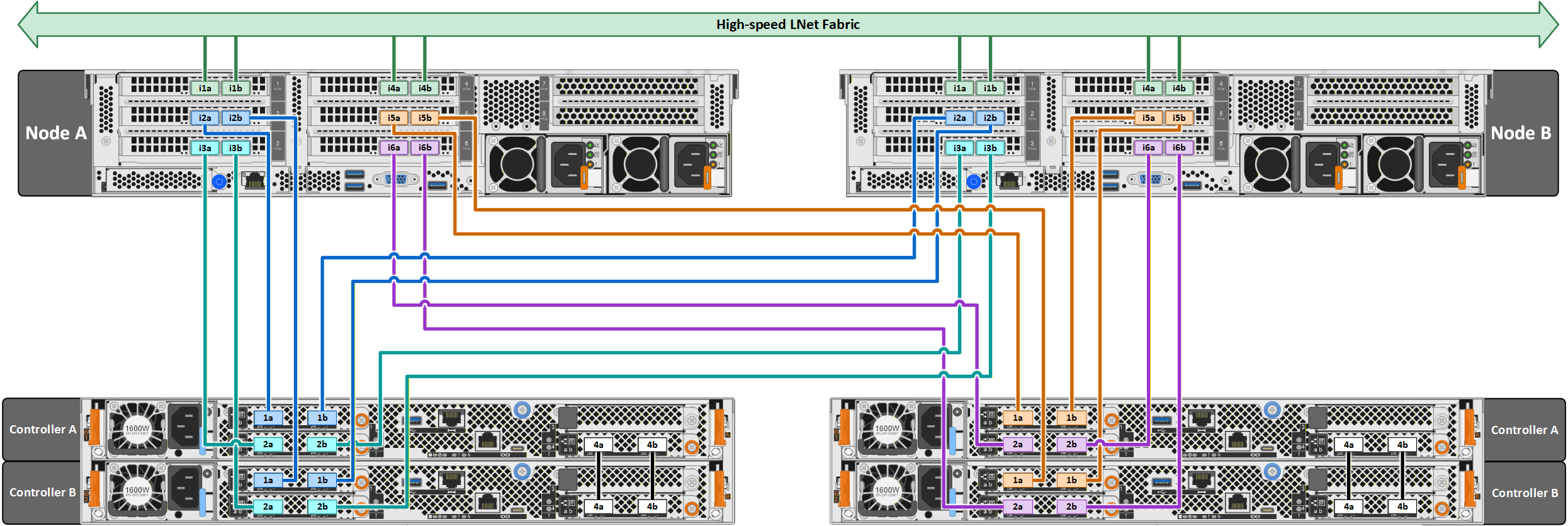

    EF80 6-HCA バックエンド ケーブル配線(RoCE または InfiniBand)

    2つのOSS/MDSサーバーノードと2つのEF80アレイ間を接続する、EF80 6 HCAバックエンドNVMe-oFケーブル接続

  4. 各Lustreサーバー上の4つのフロントエンドLNetインターフェース(i1およびi4 HCA)とLustreクライアントを、専用のInfiniBandまたはRoCEスイッチファブリックに接続します。

  5. RoCEを使用する場合は、優先フロー制御(PFC)を使用してロスレス動作のためにネットワーク ファブリックを設定してください。Ansibleプレイブックは、ビルディングブロック内のすべてのインターフェースでロスレスRoCEを設定します。
