Lustre と NetApp EシリーズストレージはオープンソースのLustre並列ファイルシステムと NetApp Eシリーズブロックストレージを組み合わせることで、データ集約型ワークロード向けのスケーラブルなハイパフォーマンス基盤を提供します。各ビルディングブロックは、高可用性（HA）用に構成された2つのOSS/MDSサーバーノードと2つのEシリーズ オールフラッシュアレイをペアにしています。バックエンドのNVMe-oF接続によりブロックI/Oがアレイに伝送され、別のLNetファブリックがクライアントとOSS/MDSサーバーノードを接続して並列ファイルシステムアクセスを実現します。

基本構成要素は、管理サーバー（MGS）、初期メタデータターゲット（MDT）、およびオブジェクトストレージターゲット（OST）をホストします。追加の構成要素は、ベースとなるMGSに登録され、ワークロードの需要増加に応じてメタデータ容量、データ容量、および総スループットを拡張します。

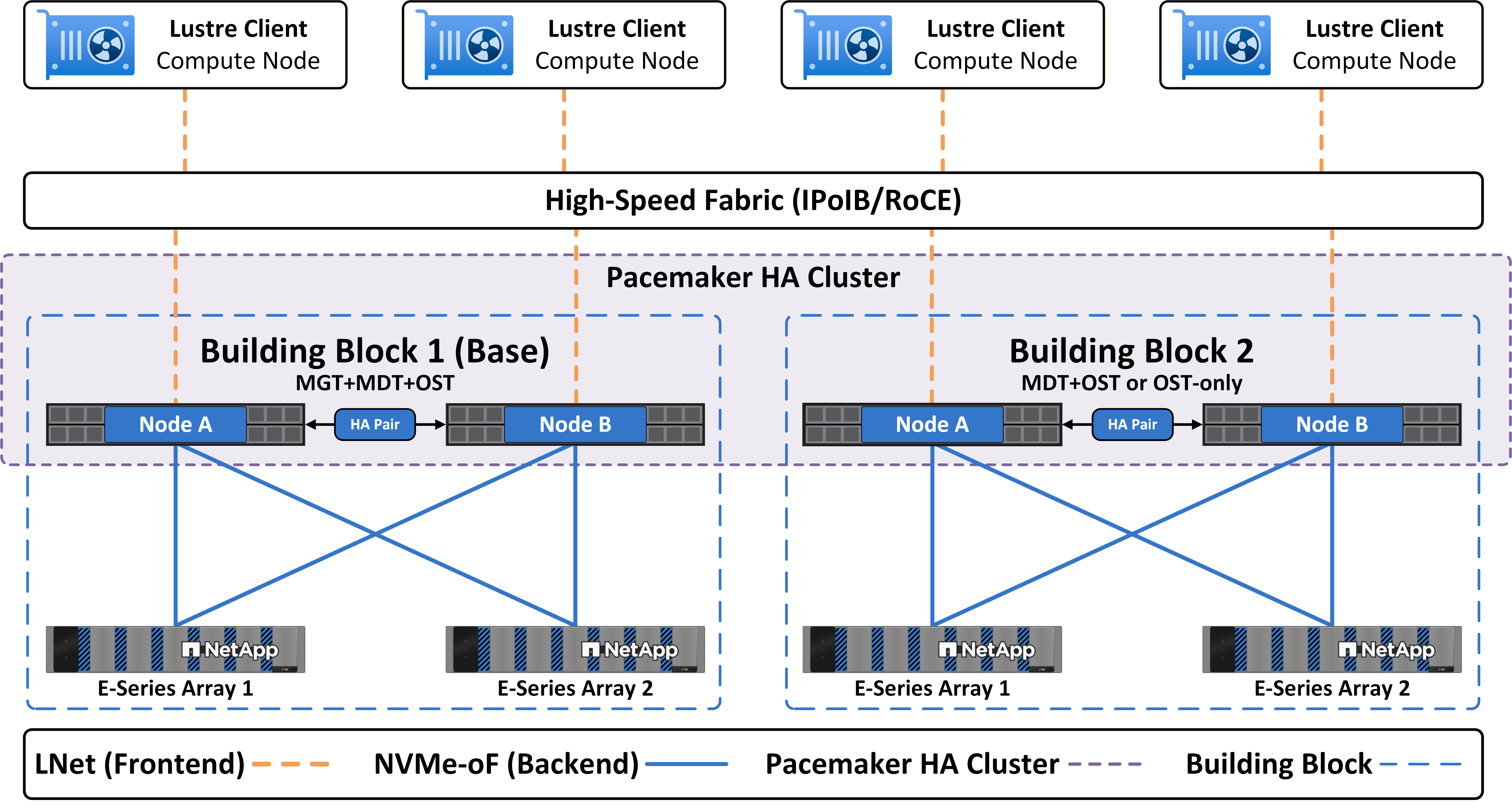

次の図は、複数のビルディングブロックとLustreクライアントがLNet経由で接続されたデプロイメントの例を示しています。
