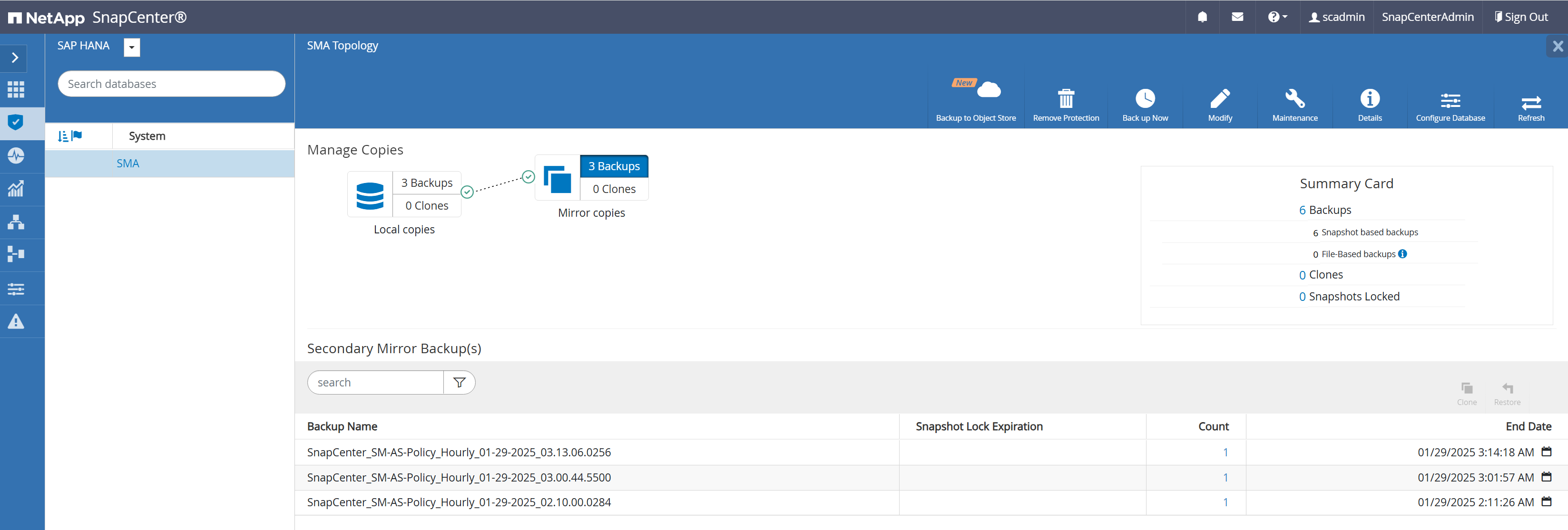

トポロジビュー内のSnapCenterには、ソースとデスティネーションの両方のストレージクラスタのバックアップが表示されます。

セカンダリストレージの数をクリックすると、現在の関係とレプリケーションの方向が表示されます。ソースは常に現在のプライマリサイトです。ストレージフェイルオーバーが発生すると、プライマリサイトが変化し、それに応じて表示が変更されます。どのストレージシステムが現在プライマリサイトであるかに応じて、すべてのバックアップの関係は常に同じです。

SnapCenterで作成されたSnapshotバックアップは、両方のストレージシステムの両方のHANAデータボリュームで使用できます。ONTAPでは、整合グループレベルで追加のSnapshotが作成され、他のすべてのHANAボリュームでも使用できます。

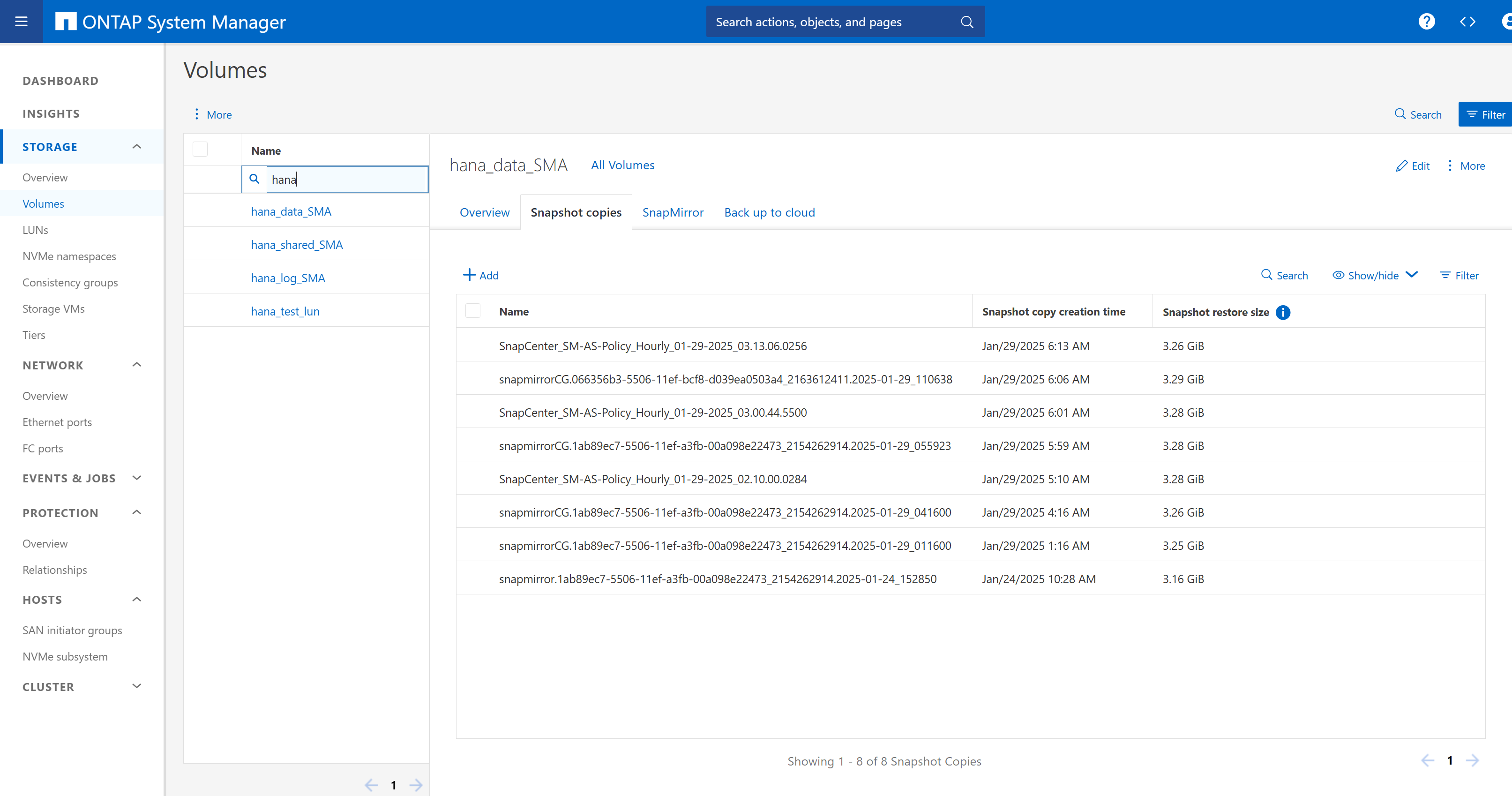

次の図は、A700クラスタのHANAデータボリュームのSnapshotを示しています。

次の図は、A800クラスタのHANAデータボリュームのSnapshotを示しています。
