ここでは、ネットアップストレージシステムの構成について説明します。プライマリのインストールとセットアップは、対応する Data ONTAP のセットアップガイドおよび設定ガイドに従って実行する必要があります。
ストレージ効率
SSD 構成の SAP HANA では、インライン重複排除、ボリューム間インライン重複排除、インライン圧縮、インラインコンパクションがサポートされています。
ONTAP自律型ランサムウェア対策
ONTAP Autonomous Ransomware Protectionで作成されたスナップショットは、SAP HANAデータベースのフォワードリカバリには使用できません。したがって、SAP HANAのデータボリュームおよびログボリュームには使用することは推奨されず、これらのボリュームでは無効にする必要があります。ランサムウェア対策には、改ざん防止スナップショットを使用したSnapCenterベースのデータ保護を使用してください（"SnapCenter を使用した SAP HANA のバックアップとリカバリ"）。ONTAP Autonomous Ransomware Protectionは、/hana/sharedなどの他のボリュームには有効な場合があります。
ONTAP クラスタのボリューム作成時にこの機能の自動有効化を無効にすることは可能ですが、デフォルト設定のままにしておき、この機能が不要なボリュームでは無効にすることをお勧めします。
Quality of Service の略
QoSを使用すると、共有コントローラ上の特定のSAP HANAシステムまたはSAP以外のアプリケーションのストレージスループットを制限できます。
本番環境と開発/テスト
1つのユースケースは、開発システムとテストシステムのスループットを制限して、混在環境で本番システムに影響を与えないようにすることです。サイジングプロセスでは、非本番システムのパフォーマンス要件を決定する必要があります。開発 / テスト用のシステムは、通常、 SAP で定義されている本番用システム KPI の 20~50% の範囲で、パフォーマンス値を低くしてサイジングすることができます。ストレージシステムのパフォーマンスに最も大きな影響を与えるのは、大きな書き込みI/Oです。そのため、QoSスループットの上限を、データボリュームとログボリュームの対応する書き込みSAP HANAストレージパフォーマンスKPI値の割合に設定する必要があります。
共有環境
もう1つのユースケースは、負荷の高い書き込みワークロードのスループットを制限することです。特に、レイテンシの影響を受けやすい他の書き込みワークロードにこれらのワークロードが影響しないようにするためです。このような環境では、非共有のスループットの上限QoSグループポリシーを各Storage Virtual Machine（SVM）内の各LUNに適用して、個 々 のストレージオブジェクトの最大スループットを指定した値に制限することを推奨します。これにより、1つのワークロードが他のワークロードに悪影響を及ぼす可能性が低くなります。
そのためには、SVMごとにONTAPクラスタのCLIを使用してグループポリシーを作成する必要があります。
qos policy-group create -policy-group <policy-name> -vserver <vserver name> -max-throughput 1000MB/s -is-shared false
SVM内の各LUNに適用されます。次の例では、SVM内の既存のすべてのLUNにポリシーグループを適用します。
lun modify -vserver <vserver name> -path * -qos-policy-group <policy-name>
この作業はSVMごとに行う必要があります。QoSポリシンググループの名前は、SVMごとに異なる名前にする必要があります。新しいLUNの場合は、ポリシーを直接適用できます。
lun create -vserver <vserver_name> -path /vol/<volume_name>/<lun_name> -size <size> -ostype <e.g. linux> -qos-policy-group <policy-name>
特定の LUN の最大スループットとして 1000 MB/秒を使用することをお勧めします。アプリケーションでより高いスループットが必要な場合は、LUN ストライピングを備えた複数の LUN を使用して必要な帯域幅を提供する必要があります。このガイドでは、Linux LVMベースのSAP HANAの例をセクションに示します。"ホスト セットアップ" 。
|
この制限は読み取りにも適用されます。そのため、SAP HANAデータベースの起動時間やバックアップに必要なSLAを満たす十分な数のLUNを使用します。 |
ストレージを設定する
以下に、必要なストレージ構成手順の概要を示します。各手順の詳細については、以降のセクションで説明します。このセクションでは、ストレージハードウェアがセットアップされており、 ONTAP ソフトウェアがすでにインストールされていることを前提としています。また、ストレージ FCP ポートと SAN ファブリックの接続がすでに確立されている必要があります。
-
の説明に従って、正しいディスク・シェルフ構成を確認しますNVMeベースのディスクシェルフ。
-
セクション link:saphana-asa-fc-storage-controller-setup.html#initiator-groups の説明に従って、HANA サーバーのワールドワイド名 (WWN) を持つイニシエーター グループ (igroup) を作成します。 [イニシエータグループ] 。
-
LUNを作成し、それをセクションで説明されているサーバーにマッピングします。 "SAP HANA 単一ホストシステムの LUN 構成"そして"SAP HANA マルチホストシステムの LUN 構成"
NVMeベースのディスクシェルフ

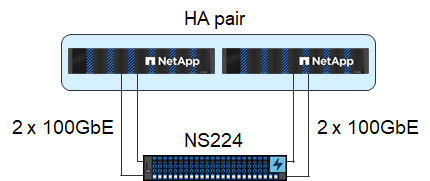

次の図に示すように、NS224 NVMeディスクシェルフは、コントローラごとに2つの100GbEポートで接続されます。ディスクは HA ペアの両方のコントローラに自動的に配布されます。
イニシエータグループ
igroup は、サーバごとに、または LUN へのアクセスを必要とするサーバのグループに対して設定できます。igroup の構成には、サーバの World Wide Port Name （ WWPN ）が必要です。
「 anlun 」ツールを使用して次のコマンドを実行し、各 SAP HANA ホストの WWPN を取得します。
sapcc-hana-tst:~ # sanlun fcp show adapter /sbin/udevadm /sbin/udevadm host0 ...... WWPN:2100000e1e163700 host1 ...... WWPN:2100000e1e163701
|
|
この `sanlun`ツールはNetApp Host Utilitiesに含まれており、各SAP HANAホストにインストールする必要があります。詳細については、セクションを参照してください。"ホストのセットアップ：" |
