ONTAP Foreign LUNインポートにおける推奨FC配線およびゾーニング方法

共同作成者 netapp-aherbin
PDF

外部LUNインポート（FLI）では、ソースLUNがONTAPからアクセス可能である必要があります。これは、ソースターゲットポートをONTAPイニシエーターポートにゾーニングすることによって実現されます。既存のソースとホスト間のゾーンは通常、移行中に変更されることはなく、移行後に削除または無効化することができます。

標準的なFC FLIシナリオでは、4つの異なるゾーンを使用します

  • ゾーン1：ソースストレージから宛先ストレージへ（ファブリックA）

  • ゾーン2：ソース ストレージから宛先ストレージへ（ファブリックB）

  • ゾーン3：ホストから宛先ストレージへ（ファブリックA）

  • ゾーン4：ホストから宛先ストレージ（ファブリックB）

ゾーニングのベストプラクティス

  • 送信元ターゲット ポートと宛先ターゲット ポートを同じゾーンに混在させないでください。

  • 宛先イニシエータ ポートとホスト ポートを同じゾーンに混在させないでください。

  • 宛先ターゲット ポートと宛先イニシエータ ポートを同じゾーンに混在させないでください。

  • 可能な限り、冗長性を確保するため、コントローラごとに最低2つのポートを備えたゾーン。

  • 単一のイニシエータと単一のターゲットによるゾーニングを優先する。

  • FLIワークフローで必要とされるゾーニングモデルに適した物理ポートのWWPNを使用してください。移行ゾーニングガイダンスで明示的に禁止されている場合は、NPIV WWPNを使用しないでください。

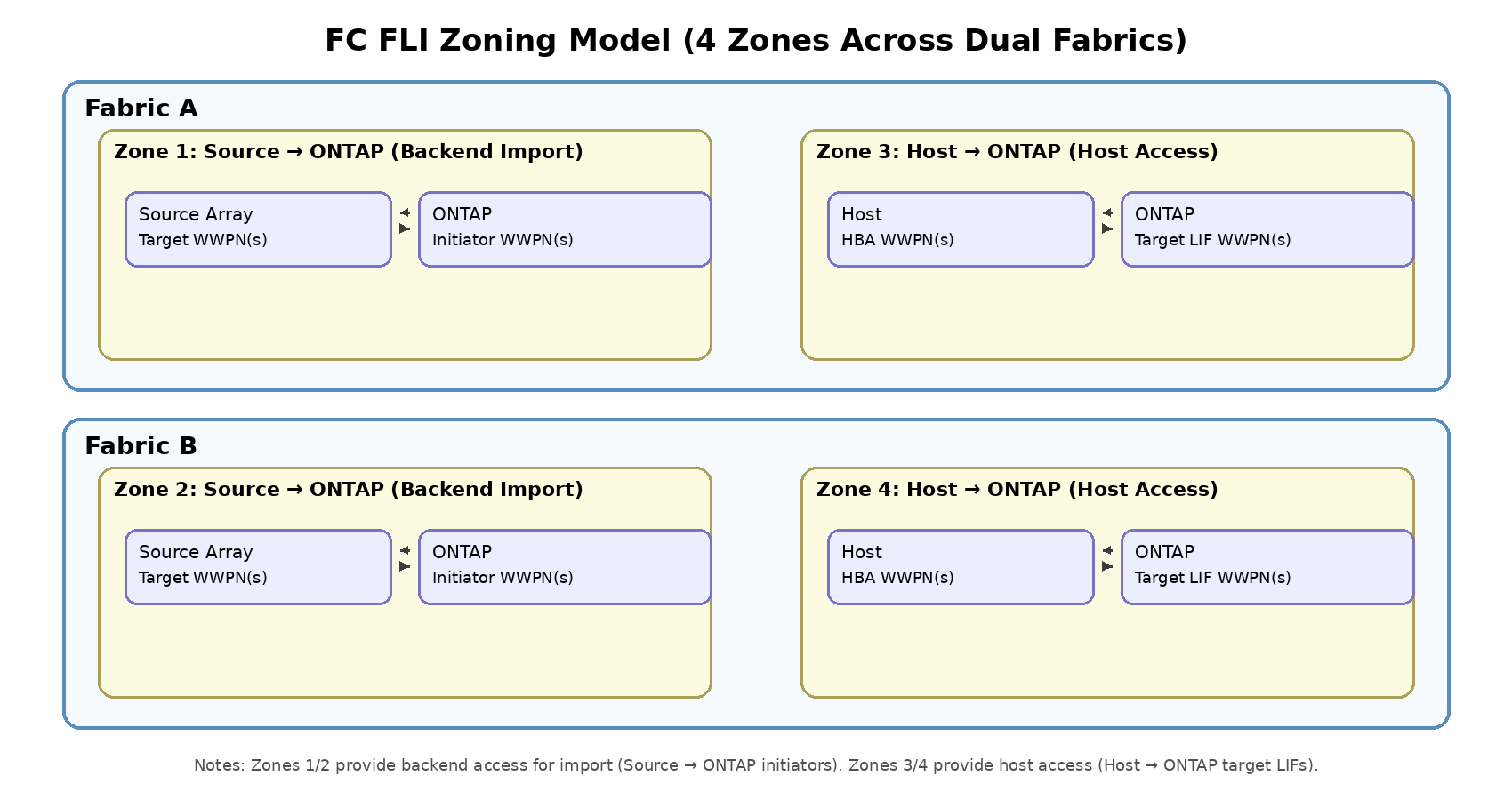

ONTAP FLI用のFCゾーニングモデルの例
メモ ソース ターゲットを宛先イニシエータにゾーニングした後、ソース ストレージはONTAPから検出コマンドを介して認識されるようになります。アレイが最初に表示されない場合は、環境によってはONTAPイニシエータに接続されているスイッチ ポートをリセットする必要があります。
