MetroCluster FC構成での単一サイトの電源オフと電源オン

共同作成者

MetroCluster FC構成でサイトのメンテナンスを実施したり、単一サイトを再配置したりする必要がある場合は、サイトの電源をオフにして電源をオンにする方法を確認しておく必要があります。

サイトを再配置して再設定する必要がある場合(4ノードクラスタから8ノードクラスタに拡張する必要がある場合など)は、これらのタスクを同時に実行することはできません。この手順では、サイトのメンテナンスを実行するため、またはサイトの構成を変更せずにサイトを再配置するために必要な手順のみを説明します。

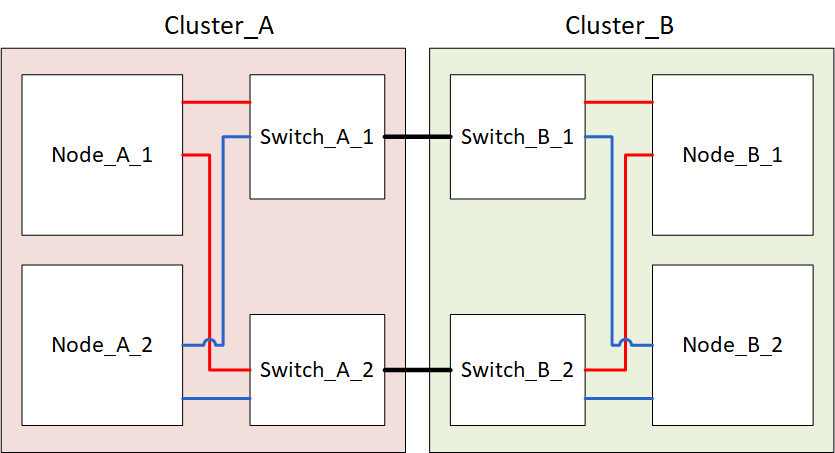

次の図は、 MetroCluster 構成を示しています。メンテナンスのためにcluster_Bの電源がオフになっています。

データセンターの電源をオフにします

MetroClusterサイトの電源をオフにする

サイトのメンテナンスや再配置を開始する前に、サイトとすべての機器の電源をオフにする必要があります。

このタスクについて

次の手順のすべてのコマンドは、電源をオンにしたままのサイトから実行されます。

手順
  1. 開始する前に、ミラーされていないアグリゲートがサイトですべてオフラインになっていることを確認します。

  2. ONTAP で MetroCluster 構成の動作を確認します。

    1. システムがマルチパスかどうかを確認します。

      'node run -node _node-name_sysconfig -a

    2. ヘルスアラートがないかどうかを両方のクラスタで確認します。

      「 system health alert show 」というメッセージが表示されます

    3. MetroCluster 構成と運用モードが正常な状態であることを確認します。

      「 MetroCluster show 」

    4. MetroCluster チェックを実行します + MetroCluster チェックを実行します

    5. MetroCluster チェックの結果を表示します。

      MetroCluster チェックショー

    6. スイッチにヘルスアラートがないかどうかを確認します(ある場合)。

      「 storage switch show 」と表示されます

    7. Config Advisor を実行します。

    8. Config Advisor の実行後、ツールの出力を確認し、推奨される方法で検出された問題に対処します。

  3. 稼働したままにするサイトから、スイッチオーバーを実施します。

    MetroCluster スイッチオーバー

    cluster_A::*> metrocluster switchover

    この処理が完了するまでに数分かかることがあります。

    ミラーされていないアグリゲートは、アグリゲート内のリモートディスクにアクセスできる場合にのみ、スイッチオーバー後にオンラインになります。ISLで障害が発生すると、ローカルノードはミラーされていないリモートディスクのデータにアクセスできなくなる可能性があります。アグリゲートに障害が発生すると、ローカルノードがリブートされる場合があります。

  4. スイッチオーバーの完了を監視して確認します。

    「 MetroCluster operation show 」を参照してください

    cluster_A::*> metrocluster operation show
      Operation: Switchover
     Start time: 10/4/2012 19:04:13
    State: in-progress
       End time: -
         Errors:

    cluster_A::*> metrocluster operation show
      Operation: Switchover
     Start time: 10/4/2012 19:04:13
          State: successful
       End time: 10/4/2012 19:04:22
         Errors: -
  5. ミラーされていないアグリゲートに属するボリュームとLUNをすべてオフラインにします。

    1. ボリュームをオフラインにします。

      cluster_A::* volume offline <volume name>
    2. LUNをオフラインにします。

      cluster_A::* lun offline lun_path <lun_path>
  6. ミラーされていないアグリゲートをオフラインにします:「storage aggregate offline

    cluster_A*::> storage aggregate offline -aggregate <aggregate-name>
  7. 構成と ONTAP のバージョンに応じて、ディザスタサイト( cluster_B )にあるオフラインの影響を受けるプレックスを特定して移動します。

    次のプレックスをオフラインにする必要があります。

    • ディザスタサイトにあるディスクにあるミラーリングされていないプレックス

      ディザスタサイトのミラーされていないプレックスをオフラインにしないと、あとでディザスタサイトの電源をオフにしたときにシステムが停止する可能性があります。

    • ディザスタサイトのディスクにあるミラーされたプレックスを使用してアグリゲートをミラーリングする。オフラインにすると、プレックスにアクセスできなくなります。

    1. 影響を受けるプレックスを特定します。

      サバイバーサイトのノードが所有するプレックスは、プール 1 のディスクで構成されます。ディザスタサイトのノードが所有するプレックスは、プール 0 のディスクで構成されます。

      Cluster_A::> storage aggregate plex show -fields aggregate,status,is-online,Plex,pool
      aggregate    plex  status        is-online pool
      ------------ ----- ------------- --------- ----
      Node_B_1_aggr0 plex0 normal,active true     0
      Node_B_1_aggr0 plex1 normal,active true     1

      Node_B_2_aggr0 plex0 normal,active true     0
      Node_B_2_aggr0 plex5 normal,active true     1

      Node_B_1_aggr1 plex0 normal,active true     0
      Node_B_1_aggr1 plex3 normal,active true     1

      Node_B_2_aggr1 plex0 normal,active true     0
      Node_B_2_aggr1 plex1 normal,active true     1

      Node_A_1_aggr0 plex0 normal,active true     0
      Node_A_1_aggr0 plex4 normal,active true     1

      Node_A_1_aggr1 plex0 normal,active true     0
      Node_A_1_aggr1 plex1 normal,active true     1

      Node_A_2_aggr0 plex0 normal,active true     0
      Node_A_2_aggr0 plex4 normal,active true     1

      Node_A_2_aggr1 plex0 normal,active true     0
      Node_A_2_aggr1 plex1 normal,active true     1
      14 entries were displayed.

      Cluster_A::>

      影響を受けるプレックスは、クラスタ A のリモートにあるプレックスです次の表に、ディスクがクラスタ A に対してローカルかリモートかを示します。

      ノード

      プール内のディスク

      ディスクをオフラインにする必要があるか

      オフラインにするプレックスの例を指定します

      Node_a_1 および Node_a_2

      プール 0 内のディスク

      いいえディスクはクラスタ A に対してローカルです

      -

      プール 1 内のディスク

      はい。ディスクはクラスタ A に対してリモートです

      node_A_1 の aggr0 / プレックス 4 を使用します

      node_A_1 の aggr1 / plex1

      node_a_2_aggr0/plex4

      Node_a_2_aggr1 / plex1 です

      Node_B_1 および Node_B_2

      プール 0 内のディスク

      はい。ディスクはクラスタ A に対してリモートです

      node_B_1 の aggr1 / plex0

      node_B_1 の aggr0/plex0

      node_B_2 の aggr0 / plex0

      node_B_2 の aggr1 / plex0

      プール 1 内のディスク

    2. 影響を受けるプレックスをオフラインにします。

      「ストレージアグリゲートのプレックスはオフライン」です

    storage aggregate plex offline -aggregate Node_B_1_aggr0 -plex plex0

    +

    メモ この手順は、Cluster_Aに対してリモートのディスクを含むすべてのプレックスに対して実行します。
  8. スイッチタイプに応じて、ISLスイッチポートを永続的にオフラインにします。

    スイッチのタイプ

    アクション

    Brocade FCスイッチ

    1. を使用します portcfgpersistentdisable <port> 次の例に示すように、ポートを永続的に無効にするコマンドを実行します。サバイバーサイトにある両方のスイッチで実行する必要があります。

       Switch_A_1:admin> portcfgpersistentdisable 14
       Switch_A_1:admin> portcfgpersistentdisable 15
       Switch_A_1:admin>
    2. 次の例に示す 'witchshow' コマンドを使用して ' ポートが無効になっていることを確認します

       Switch_A_1:admin> switchshow
       switchName:	Switch_A_1
       switchType:	109.1
       switchState:	Online
       switchMode:	Native
       switchRole:	Principal
       switchDomain:	2
       switchId:	fffc02
       switchWwn:	10:00:00:05:33:88:9c:68
       zoning:		ON (T5_T6)
       switchBeacon:	OFF
       FC Router:	OFF
       FC Router BB Fabric ID:	128
       Address Mode:	0

        Index Port Address Media Speed State     Proto
        ==============================================
         ...
         14  14   020e00   id    16G   No_Light    FC  Disabled (Persistent)
         15  15   020f00   id    16G   No_Light    FC  Disabled (Persistent)
         ...
       Switch_A_1:admin>

    Cisco FCスイッチ

    1. 「 interface 」コマンドを使用して、ポートを永続的に無効にします。次の例は、ポート 14 および 15 を無効にします。

       Switch_A_1# conf t
       Switch_A_1(config)# interface fc1/14-15
       Switch_A_1(config)# shut

       Switch_A_1(config-if)# end
       Switch_A_1# copy running-config startup-config
    2. 次の例に示すように、「 show interface brief 」コマンドを使用して、スイッチポートが無効になっていることを確認します。

       Switch_A_1# show interface brief
       Switch_A_1
  9. ディザスタサイトの機器の電源をオフにします。

    次の機器の電源を、記載されている順序でオフにする必要があります。

    • ストレージコントローラ-ストレージコントローラは現在、 LOADER プロンプトが表示されたら、電源を完全にオフにする必要があります。

    • MetroCluster FC スイッチ

    • ATTO FibreBridge(存在する場合)

    • ストレージシェルフ

電源がオフになっている MetroCluster サイトの再配置

サイトの電源をオフにしたら、メンテナンス作業を開始できます。手順は、 MetroCluster コンポーネントを同じデータセンター内で再配置する場合も、別のデータセンターに再配置する場合も同じです。

  • ハードウェアは、前のサイトと同じ方法でケーブル接続する必要があります。

  • スイッチ間リンク( ISL )の速度、長さ、または数が変わった場合は、すべて再設定する必要があります。

手順
  1. 新しい場所で正しく再接続できるように、すべてのコンポーネントのケーブル配線が慎重に記録されていることを確認します。

  2. すべてのハードウェア、ストレージコントローラ、FCスイッチ、FibreBridge、およびストレージシェルフを物理的に再配置します。

  3. ISL ポートを設定し、サイト間接続を確認します。

    1. FCスイッチの電源をオンにします。

      メモ 他の機器の電源はオンにしないでください。
    2. ポートを有効にします。

      次の表に示す適切なスイッチタイプに従って、ポートを有効にします。

    スイッチのタイプ

    コマンドを実行します

    Brocade FCスイッチ

    1. を使用します portcfgpersistentenable <port number> コマンドを実行して、ポートを永続的に有効にします。サバイバーサイトにある両方のスイッチで実行する必要があります。

      次の例は、 Switch_A_1 のポート 14 と 15 を有効にします。

      switch_A_1:admin> portcfgpersistentenable 14
      switch_A_1:admin> portcfgpersistentenable 15
      switch_A_1:admin>
    2. スイッチポートが有効になっていることを確認します。「 witchshow 」

      次の例は、ポート 14 および 15 を有効にします。

      switch_A_1:admin> switchshow
      switchName:	Switch_A_1
      switchType:	109.1

      switchState:	Online
      switchMode:	Native
      switchRole:	Principal
      switchDomain:	2
      switchId:	fffc02
      switchWwn:	10:00:00:05:33:88:9c:68
      zoning:		ON (T5_T6)
      switchBeacon:	OFF
      FC Router:	OFF
      FC Router BB Fabric ID:	128
      Address Mode:	0

      Index Port Address Media Speed State     Proto
      ==============================================
       ...
       14  14   020e00   id    16G   Online      FC  E-Port  10:00:00:05:33:86:89:cb "Switch_A_1"
       15  15   020f00   id    16G   Online      FC  E-Port  10:00:00:05:33:86:89:cb "Switch_A_1" (downstream)
       ...
      switch_A_1:admin>

    Cisco FCスイッチ

    1. 「 interface 」コマンドを入力して、ポートをイネーブルにします。

      次の例は、 Switch_A_1 のポート 14 と 15 を有効にします。

       switch_A_1# conf t
       switch_A_1(config)# interface fc1/14-15
       switch_A_1(config)# no shut
       switch_A_1(config-if)# end
       switch_A_1# copy running-config startup-config
    2. スイッチポートが有効になっていることを確認します。「 show interface brief 」

       switch_A_1# show interface brief
       switch_A_1#
  4. スイッチのツールを使用して(使用可能な場合)、サイト間接続を確認します。

    メモ リンクが正しく設定され、安定している場合にのみ続行してください。
  5. リンクが安定していることがわかった場合は、リンクを再度無効にします。

    次の表に示すように、 Brocade スイッチと Cisco スイッチのどちらを使用しているかに基づいてポートを無効にします。

    スイッチのタイプ

    コマンドを実行します

    Brocade FCスイッチ

    1. を入力します portcfgpersistentdisable <port_number> コマンドを実行して、ポートを永続的に無効にします。

      サバイバーサイトにある両方のスイッチで実行する必要があります。次の例は、 Switch_A_1 のポート 14 と 15 を無効にします。

       switch_A_1:admin> portpersistentdisable 14
       switch_A_1:admin> portpersistentdisable 15
       switch_A_1:admin>
    2. スイッチポートが無効になっていることを確認します。「 witchshow 」

      次の例は、ポート 14 および 15 が無効になっていることを示しています。

      switch_A_1:admin> switchshow
      switchName:	Switch_A_1
      switchType:	109.1
      switchState:	Online
      switchMode:	Native
      switchRole:	Principal
      switchDomain:	2
      switchId:	fffc02
      switchWwn:	10:00:00:05:33:88:9c:68
      zoning:		ON (T5_T6)
      switchBeacon:	OFF
      FC Router:	OFF
      FC Router BB Fabric ID:	128
      Address Mode:	0

       Index Port Address Media Speed State     Proto
       ==============================================
        ...
        14  14   020e00   id    16G   No_Light    FC  Disabled (Persistent)
        15  15   020f00   id    16G   No_Light    FC  Disabled (Persistent)
        ...
      switch_A_1:admin>

    Cisco FCスイッチ

    1. 「 interface 」コマンドを使用して、ポートをディセーブルにします。

      次の例は、 Switch_A_1 のポート fc1/14 と fc1/15 を無効にします。

      switch_A_1# conf t

      switch_A_1(config)# interface fc1/14-15
      switch_A_1(config)# shut
      switch_A_1(config-if)# end
      switch_A_1# copy running-config startup-config
    2. スイッチポートが無効になっていることを確認するには、「 show interface brief 」コマンドを使用します。

        switch_A_1# show interface brief
        switch_A_1#

MetroCluster 構成の電源をオンにして通常動作に戻します

メンテナンスを完了、またはサイトを移動したら、サイトの電源をオンにして MetroCluster 構成を再確立する必要があります。

このタスクについて

次の手順のすべてのコマンドは、電源をオンにしたサイトから実行します。

手順
  1. スイッチの電源をオンにします。

    最初にスイッチの電源をオンにする必要があります。サイトを再配置した場合は、前の手順で電源がオンになっている可能性があります。

    1. 必要に応じて、または再配置中に実行されていない場合は、スイッチ間リンク( ISL )を再設定します。

    2. フェンシングが完了した場合、 ISL を有効にします。

    3. ISL を確認します。

  2. FCスイッチのISLを無効にします。

  3. シェルフの電源をオンにし、完全に電源が投入されるまでにはしばらくかかります。

  4. FibreBridge ブリッジの電源をオンにします。

    1. FC スイッチで、ブリッジを接続しているポートがオンラインになっていることを確認します。

      Brocade スイッチの場合は「 witchshow 」、 Cisco スイッチの場合は「 How interface brief 」などのコマンドを使用できます。

    2. ブリッジ上のシェルフとディスクが接続されていることを確認します。

      次のコマンドを使用できます。 sastargets ATTO CLIで、次の手順を実行します。

  5. FC スイッチで ISL を有効にします。

    次の表に示すように、 Brocade スイッチと Cisco スイッチのどちらを使用しているかに基づいてポートを有効にします。

    スイッチのタイプ

    コマンドを実行します

    Brocade FCスイッチ

    1. を入力します portcfgpersistentenable <port> コマンドを使用してポートを永続的に有効にします。サバイバーサイトにある両方のスイッチで実行する必要があります。

      次の例は、 Switch_A_1 のポート 14 と 15 を有効にします。

       Switch_A_1:admin> portcfgpersistentenable 14
       Switch_A_1:admin> portcfgpersistentenable 15
       Switch_A_1:admin>
    2. + 'witchshow' コマンドを使用して ' スイッチポートが有効になっていることを確認します

      switch_A_1:admin> switchshow
       switchName:	Switch_A_1
       switchType:	109.1
       switchState:	Online
       switchMode:	Native
       switchRole:	Principal
       switchDomain:	2
       switchId:	fffc02
       switchWwn:	10:00:00:05:33:88:9c:68
       zoning:		ON (T5_T6)
       switchBeacon:	OFF
       FC Router:	OFF
       FC Router BB Fabric ID:	128
       Address Mode:	0

        Index Port Address Media Speed State     Proto
        ==============================================
         ...
         14  14   020e00   id    16G   Online      FC  E-Port  10:00:00:05:33:86:89:cb "Switch_A_1"
         15  15   020f00   id    16G   Online      FC  E-Port  10:00:00:05:33:86:89:cb "Switch_A_1" (downstream)
         ...
       switch_A_1:admin>

    Cisco FCスイッチ

    1. ポートをイネーブルにするには 'interface コマンドを使用します

      次の例は、 Switch_A_1 のポート fc1/14 と fc1/15 を有効にします。

       switch_A_1# conf t
       switch_A_1(config)# interface fc1/14-15
       switch_A_1(config)# no shut
       switch_A_1(config-if)# end
       switch_A_1# copy running-config startup-config
    2. スイッチポートが無効になっていることを確認します。

      switch_A_1# show interface brief
      switch_A_1#
  6. ストレージが認識されていることを確認します。

    1. サバイバーサイトからストレージが認識されていることを確認します。オフラインのプレックスをオンラインに戻して再同期処理を再開し、SyncMirrorを再確立します。

    2. メンテナンスモードのノードからローカルストレージが認識されていることを確認します。

      「ディスクショー V 」

  7. MetroCluster 構成を再確立します。

    の手順に従います "スイッチバックに向けたシステムの事前チェック" MetroCluster 構成に応じて修復処理とスイッチバック処理を実行します。
