ケーブル接続と構成に関する考慮事項を確認

共同作成者 netapp-yvonneo
PDF

Broadcom BES-53248スイッチを設定する前に、次の考慮事項を確認してください。

クラスタポートスイッチの割り当て

Broadcom対応BES-53248クラスタスイッチポート割り当てテーブルを参考にして、クラスタを設定できます。

スイッチポート

ポートの使用状況

0 ~ 16

10 / 25GbEクラスタポートノード、基本設定

17-48

10 / 25GbEクラスタポートノード、ライセンスあり

49-54

40 / 100GbEクラスタポートノード（ライセンスあり）を右から左に追加

55～56

100GbE クラスタスイッチ間リンク（ ISL ）ポート、基本設定

を参照してください "Hardware Universe" スイッチポートの詳細については、を参照してください。

ポートグループの速度制限

  • BES-53248クラスタスイッチでは、48個の10 / 25GbE（SFP28 / SFP+）ポートが12個の4ポートグループに結合されます。ポート1~4、5 ~ 8、9 ~ 12、13 ~ 16、17 ~ 20、21～24、25～28、29～32、33～36、37～40、41-44および45-48。

  • SFP28 / SFP+ ポート速度は、 4 ポートグループのすべてのポートで同じ（ 10GbE または 25GbE ）でなければなりません。

  • 4ポートグループの速度が異なると、スイッチポートは正常に動作しません。

FECノヨウケン

  • 銅線ケーブルを使用した25Gポートの詳細については、次の表を参照してください。

    コントローラ側が `auto`スイッチ側はFEC 25Gに設定されています。

    25Gポートと銅線ケーブル

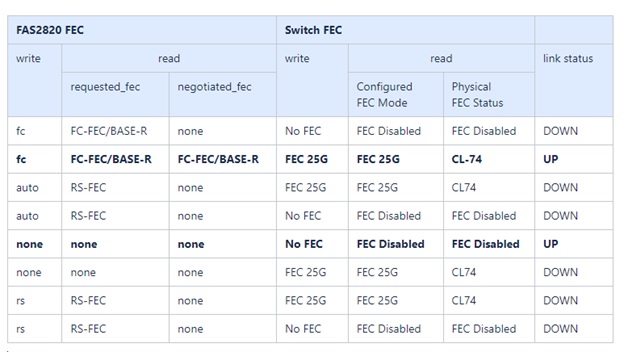

  • 25Gポートと光ファイバケーブルの詳細については、次の表を参照してください。

    25Gポートと光ファイバケーブル

Bootargノシツソウ

次のコマンドを使用して、25GポートFECを次のいずれかに設定します。 auto または fc（必要に応じて）：

systemshell -node <node> -command sudo sysctl dev.ice.<X>.requested_fec=<auto/fc>

  • に設定すると auto：

    • 。 auto を設定すると、設定がすぐにハードウェアに伝播され、再起動は必要ありません。

    • 状況 `bootarg.cpk_fec_fc_eXx already exists`を選択すると、bootargストレージから削除されます。

    • リブート後、 auto 設定は次の日付以降維持されます： auto は、デフォルトのFEC設定です。

  • に設定すると fc：

    • 。 FC-FEC を設定すると、設定がすぐにハードウェアに伝播され、リブートは不要です。

    • 新しい bootarg.cpk_fec_fc_eXx は、値を「true」に設定して作成されます。

    • リブート後、 FC-FEC ドライバコードが使用できるように設定が維持されます。
