Cisco Nexus 9336C-FX2ケーブル接続ワークシートに記入します

03/13/2024 共同作成者

次のケーブル接続図を使用して、コントローラとスイッチをケーブル接続します。

NS224ストレージをスイッチ接続でケーブル接続します

NS224 ストレージをスイッチ接続でケーブル接続する場合は、スイッチ接続の図に従ってください。

スイッチ接続

を参照してください "Hardware Universe" スイッチポートの詳細については、を参照してください。

共有スイッチのストレージポートを使用する代わりに NS224 ストレージを直接接続型としてケーブル接続する場合は、次の図に従って直接接続してください。

直接接続

を参照してください "Hardware Universe" スイッチポートの詳細については、を参照してください。

サポート対象のプラットフォームを文書化する場合は、入力済みのケーブル接続ワークシートの例を参考にして、空白のケーブル接続ワークシートに記入する必要があります。

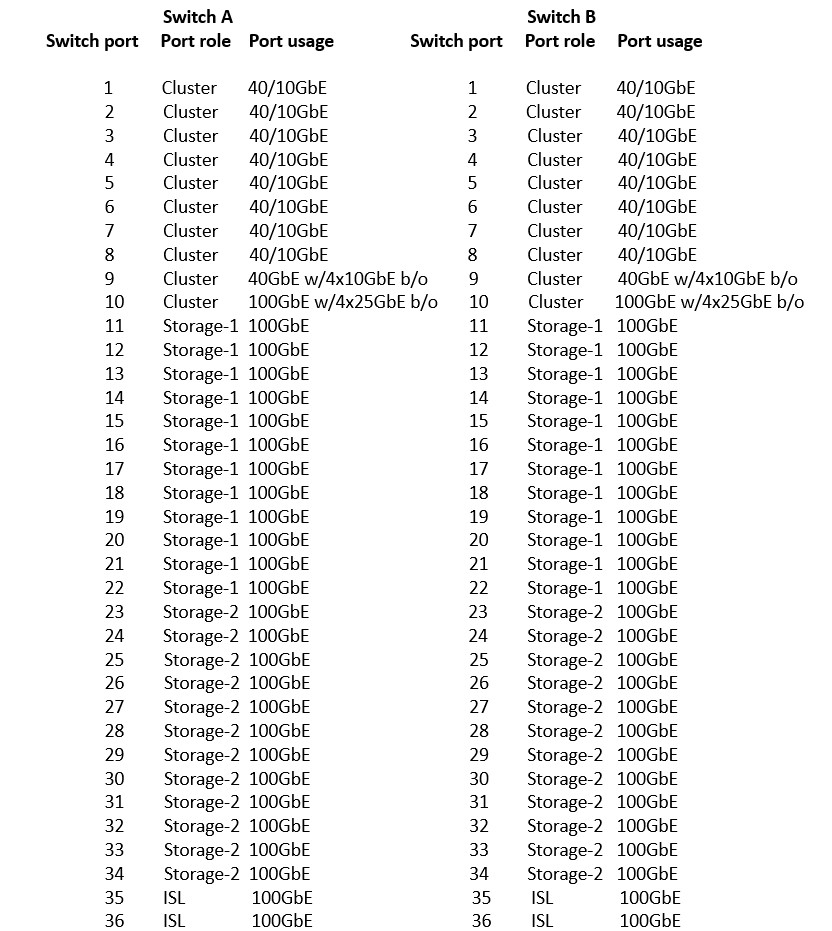

各スイッチペアのポート定義の例を次に示します。

ケーブル接続ワークシート

ここで、

空白のケーブル接続ワークシートを使用して、クラスタ内のノードとしてサポートされるプラットフォームを文書化できます。Hardware Universe の Supported Cluster Connections テーブルでは、プラットフォームで使用されるクラスタポートが定義されています。

空白のケーブル接続ワークシート

ここで、
