NetApp AFX アーキテクチャと統合 ONTAP の違い

共同作成者 whyistheinternetbroken
PDF

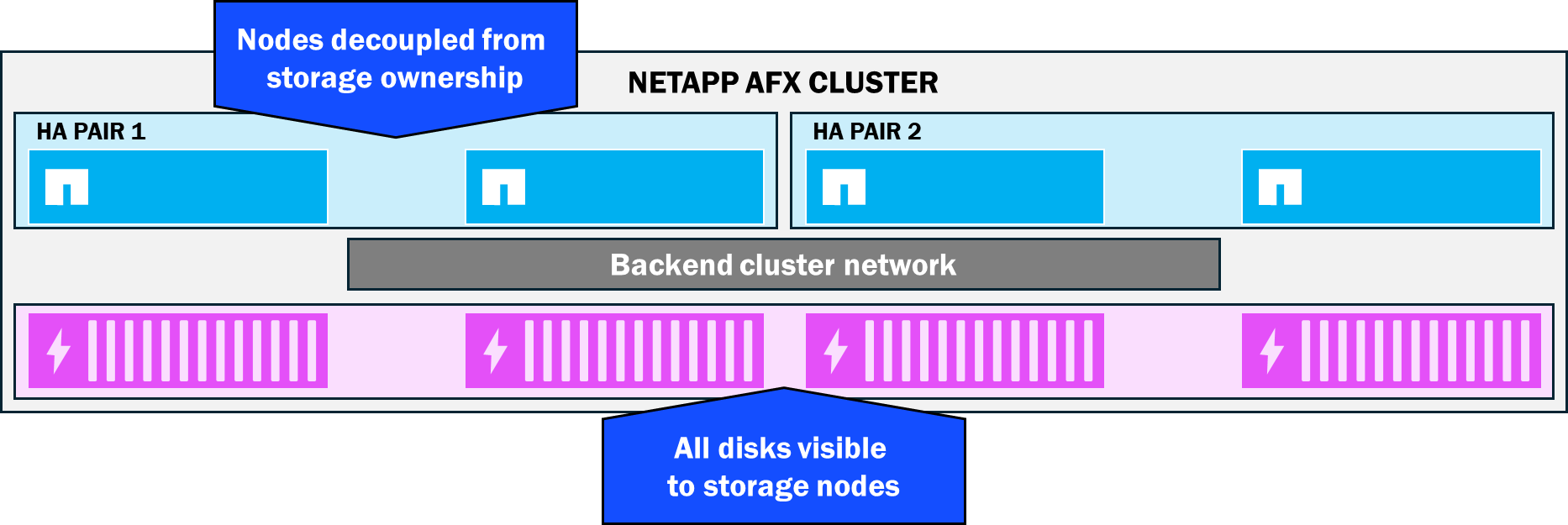

NetApp AFXは、統合型ONTAPとは大きく異なるアーキテクチャを採用しています。ストレージの提供方法、ノードとディスクの相互作用方法、および容量管理方法において。

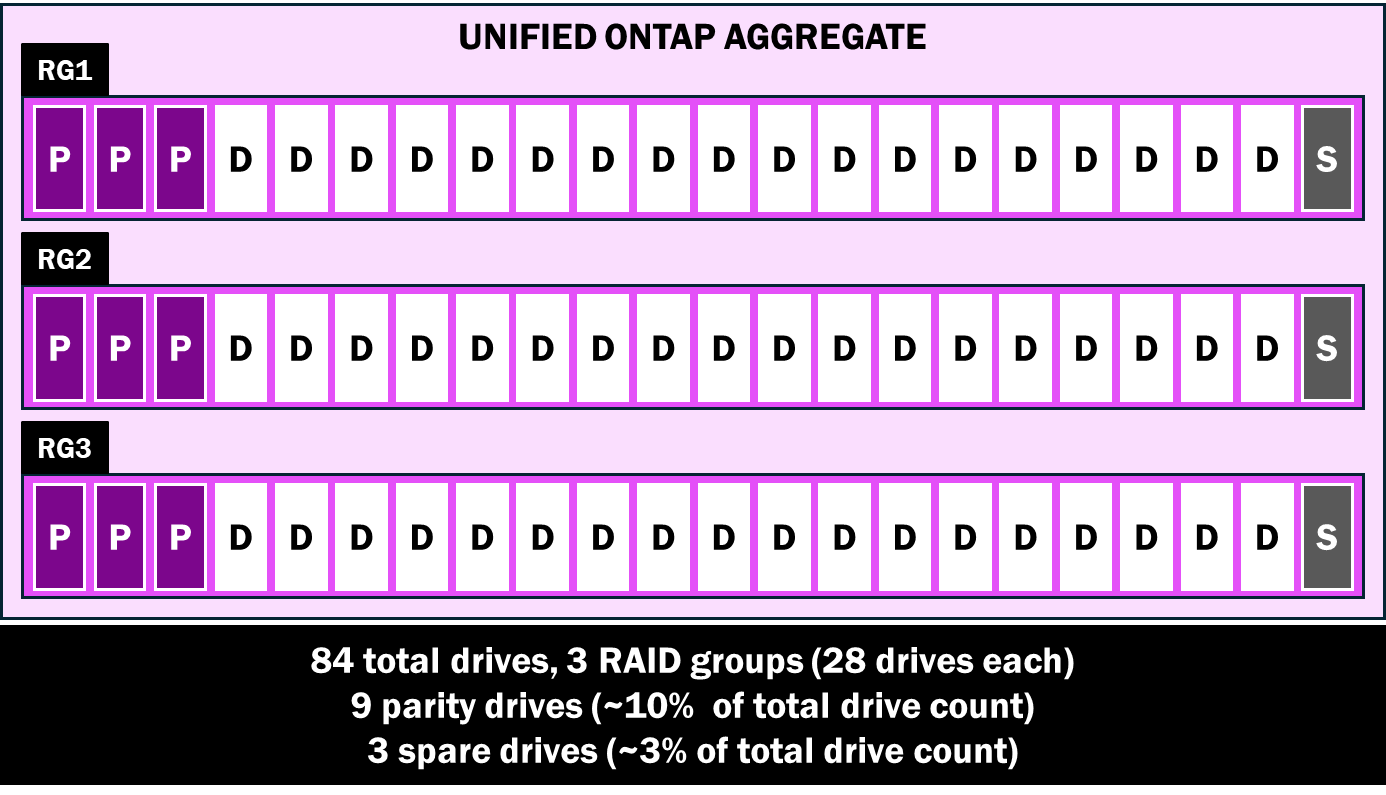

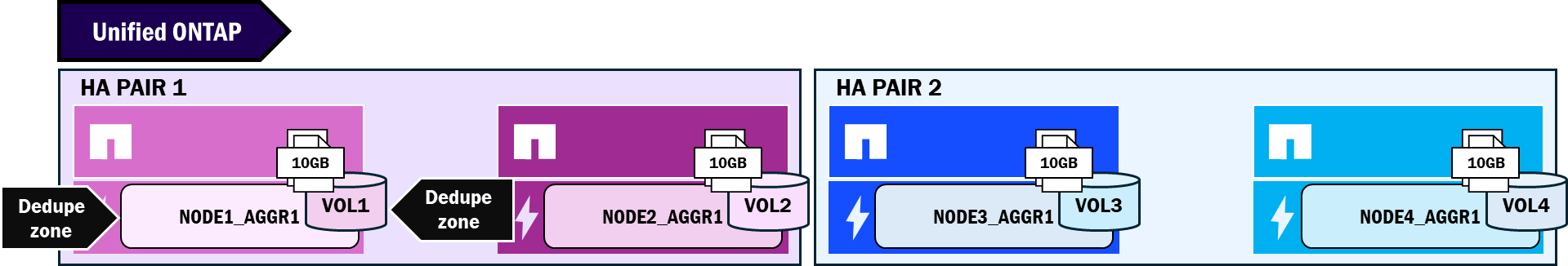

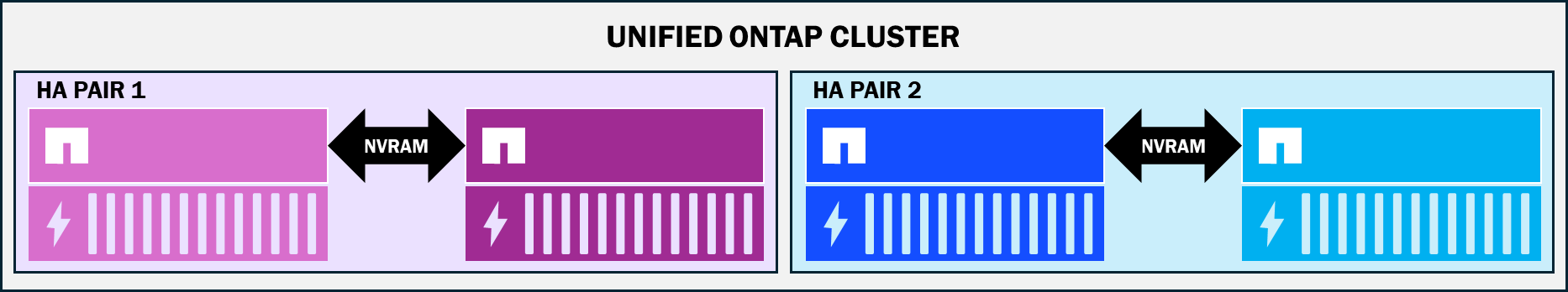

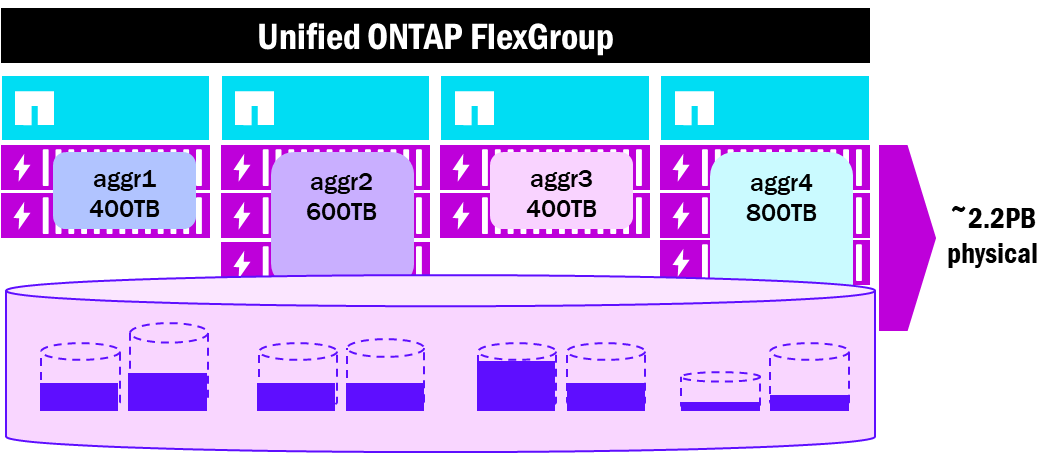

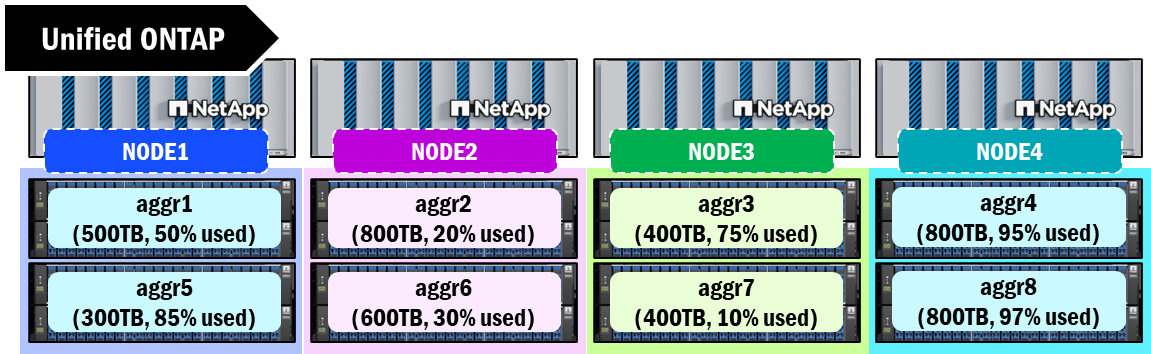

以前は、統一されたONTAPアーキテクチャが、直接接続されたHAペアを介してファイル、オブジェクト、およびブロックデータのストレージを提供する方法の全体像を示しました。HAペアはそれぞれ独自のディスクセットを所有し、ディスクの集合体を介して物理容量を提供します。このセクションでは、統合されたONTAPとNetApp AFXアーキテクチャの主な違いについて、さらに詳しく説明します。

システムが NetApp AFX を実行しているかどうかを確認する方法

システムが NetApp AFX を実行しているかどうかを確認する主な方法は、次のコマンドを実行することです：

AFX::> node show -fields personality
node             personality
---------------- -----------
afx-01           AFX
afx-02           AFX

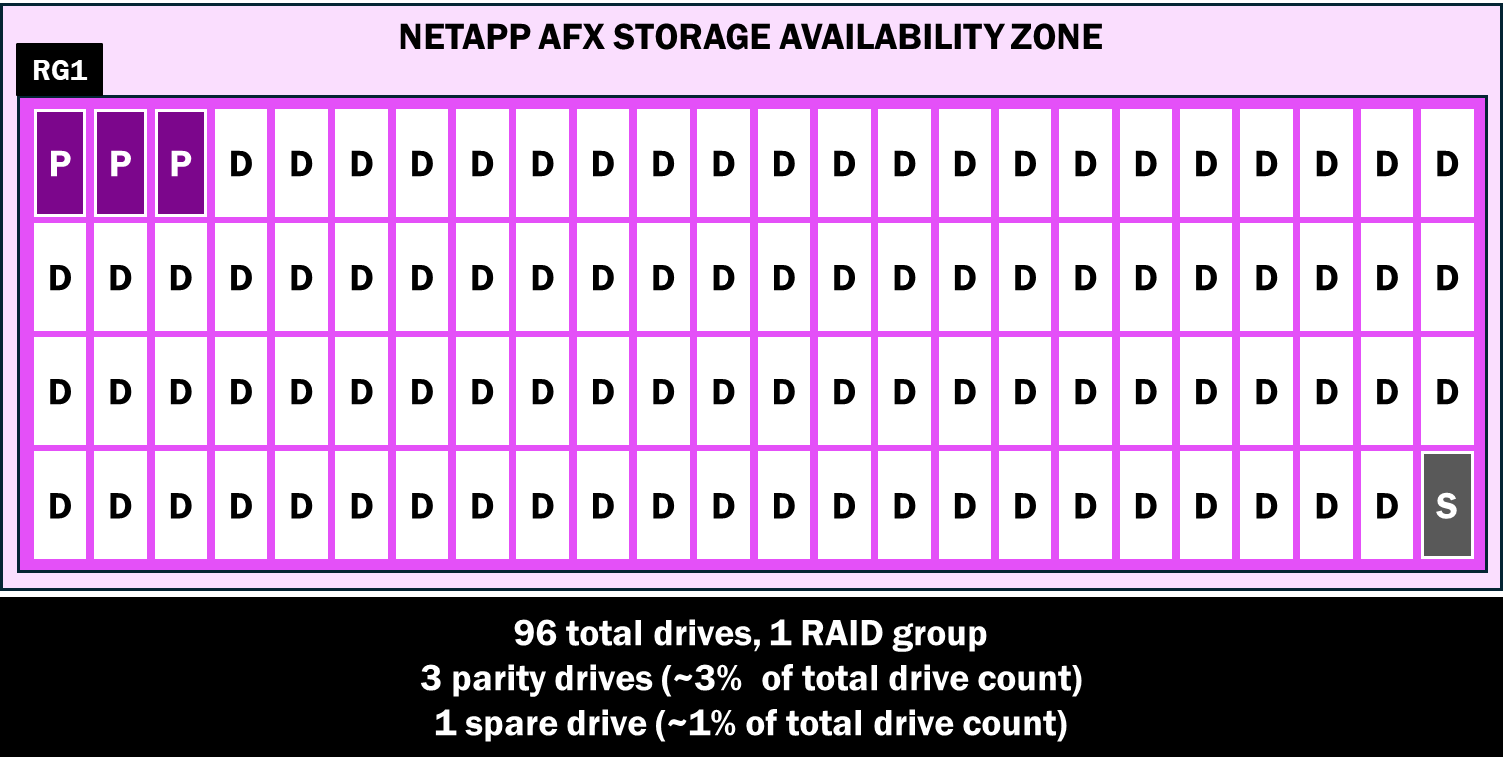

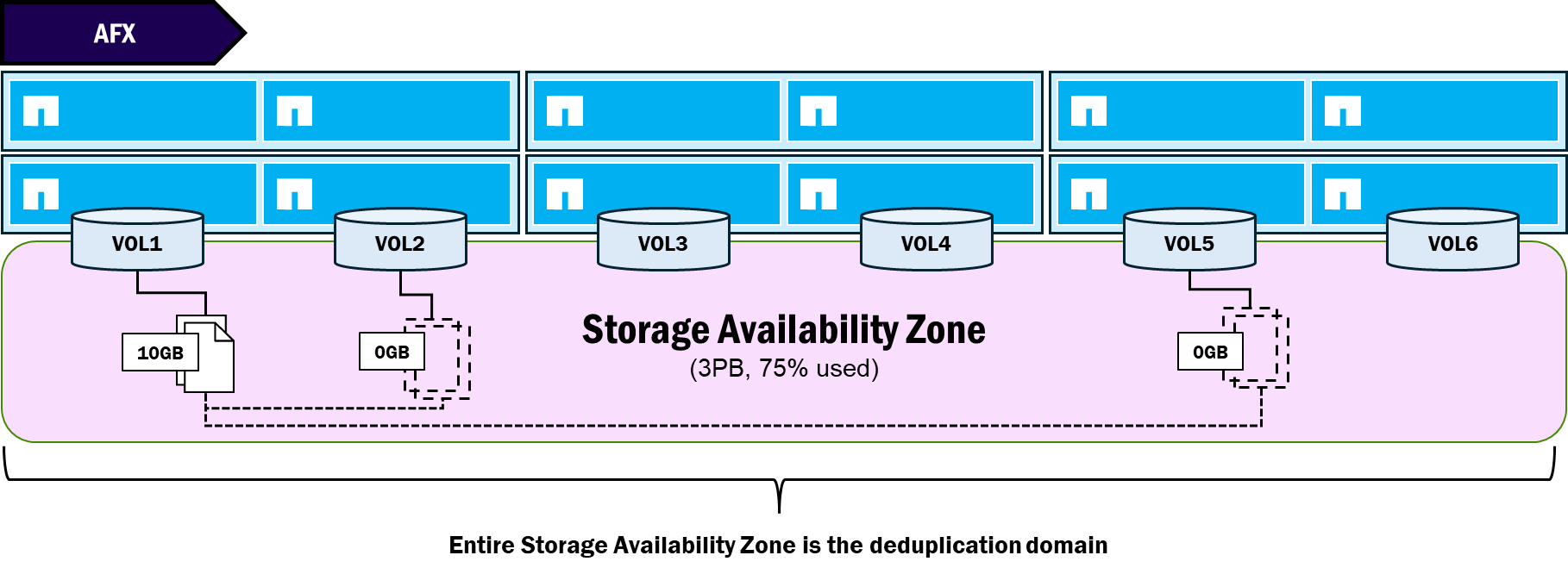

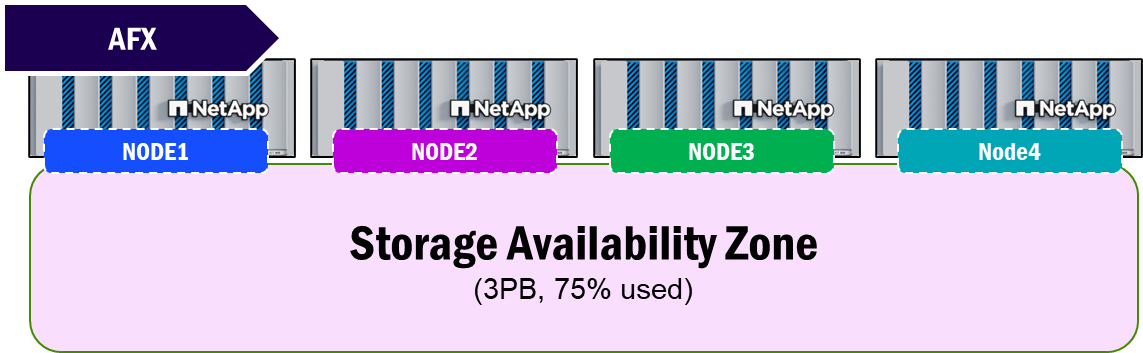

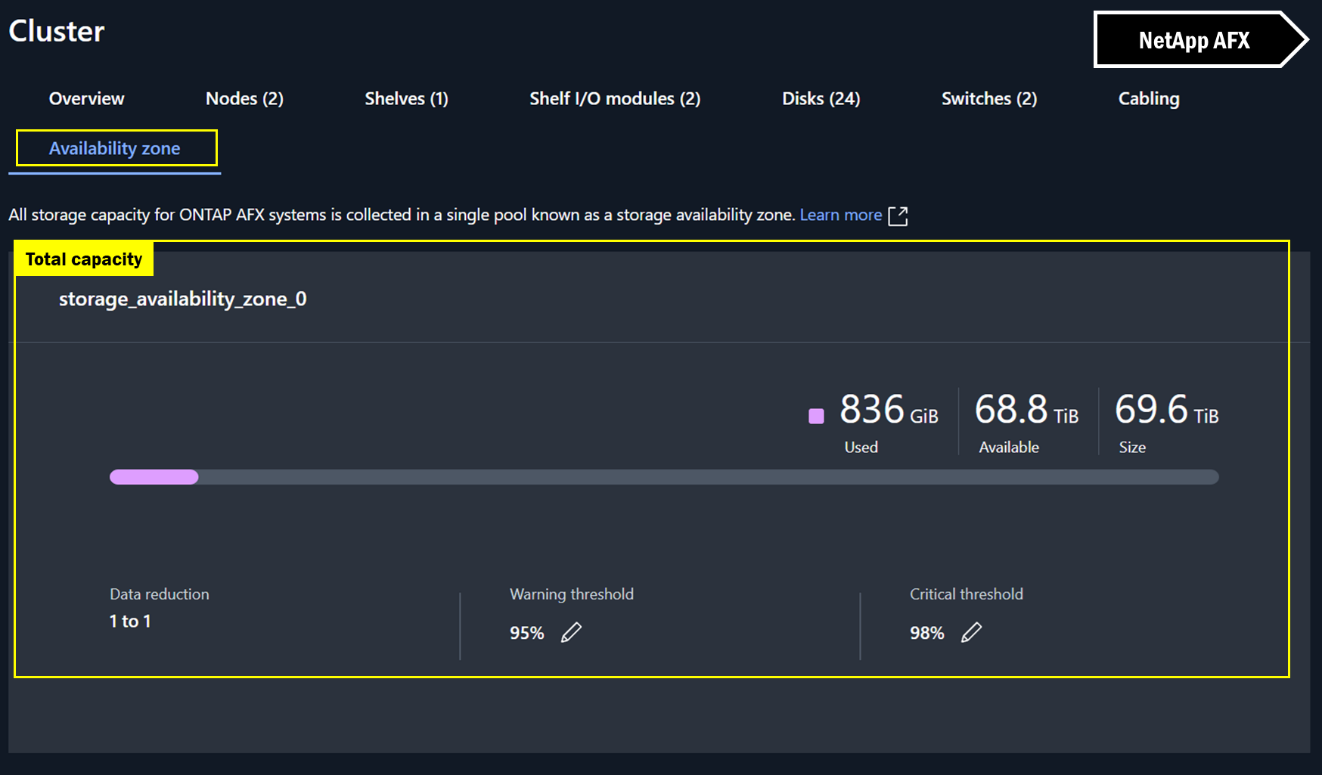

もう1つの手がかりは新しいストレージ可用性ゾーンですが、これもまたNetAppオールSANアレイ（ASA）で利用可能な概念です。そのコマンドを使えば、容量を確認できます。

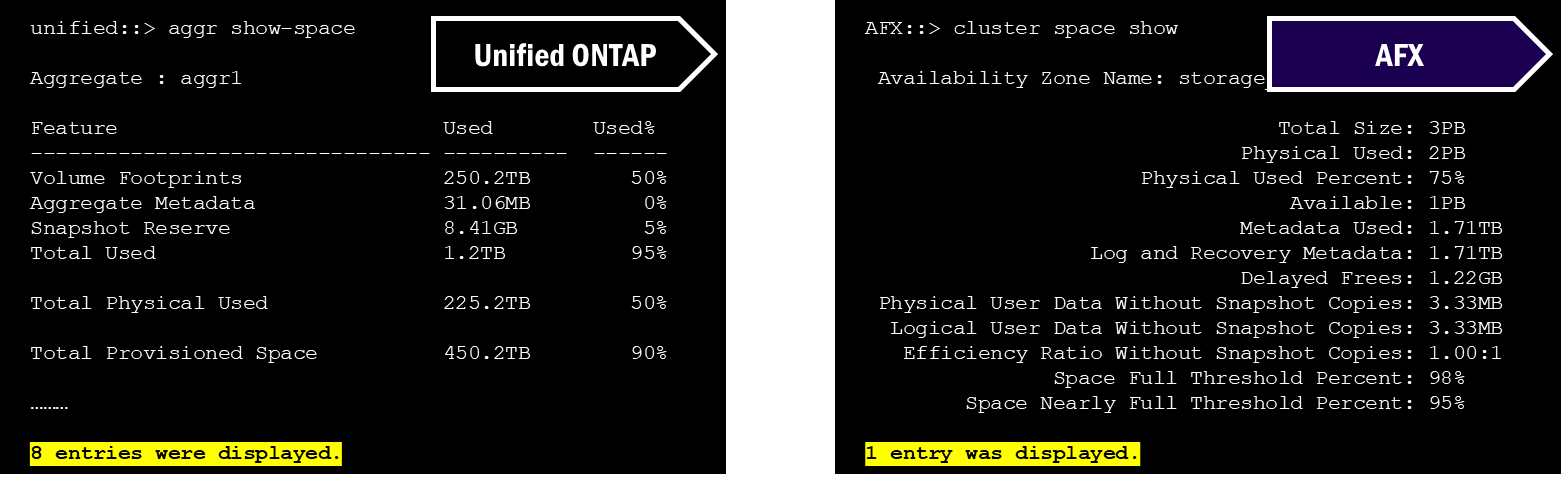

AFX::> storage availability-zone show
                     Availability Zone Name: storage_availability_zone_0
                     Availability Zone UUID: 545cb59f-32e9-11f1-a2f5-d039eabdd925
                                 Total Size: 69.59TB
                              Physical Used: 837.1GB
                      Physical Used Percent: 1%
                                  Available: 68.77TB
                              Metadata Used: 837.1GB
                  Log and Recovery Metadata: 834.6GB
                              Delayed Frees: 2.50GB
 Physical User Data Without Snapshot Copies: 17.24MB
  Logical User Data Without Snapshot Copies: 17.24MB
   Efficiency Ratio Without Snapshot Copies: 1.00:1
               Space Full Threshold Percent: 98%
        Space Nearly Full Threshold Percent: 95%

アーキテクチャのトピック
