次のセクションでは、NetApp AFXクラスタハードウェアの詳細について説明します。NetApp AFXハードウェアの最新情報については、"https://hwu.netapp.com"を参照してください。
対応ハードウェア
NetApp AFX でサポートされているハードウェアに関する最新情報については、"https://hwu.netapp.com"を確認してください。
ノード
NetApp AFXノードには、AFX 1K（AFF A1Kベース）とAFX 2Kがあります。これらのノードにはストレージ用のオンボードディスクは搭載されておらず、パフォーマンス要件に基づいてノードを容易に追加および削除できるようにモジュール式に設計されています。各ノードは2Uのラック空間を占有し、AFXクラスタに追加されるにつれてパフォーマンスが直線的に向上します。
NetApp AFX 1K ノードの詳細
NetApp AFX 2K ノードの詳細
ハードウェアスロット
NetApp AFX 1K ノードでは、以下のスロット割り当てが使用されます。
-
スロット1はHAレプリケーション専用です
-
スロット7はクラスタレプリケーション専用です。
-
スロット10と11は、ストレージシェルフ通信専用です。
NetApp AFX 2K ノードでは、以下のスロット割り当てが使用されます。
-
スロット1はHAレプリケーション専用です
-
スロット2はクラスタレプリケーション専用です。
-
スロット8Bと10Aは、ストレージシェルフ通信専用です。
シェルフ
NetApp AFXシェルフは、AFFシステムと同じエンクロージャを使用します。AFXのシェルフの主な違いは、使用されているモジュールにあります。NSM140モジュールは、強化されたパフォーマンス機能を提供し、分散型ONTAPを可能にします。いくつかの重要な考慮事項：
-
完全に実装されたシェルフのみがサポートされます。
-
シェルフは、接続するとNetApp AFXによって自動的に検出されます。
-
現在、シェルフの取り外しはサポートされていません。
NetApp AFXシェルフエンクロージャの詳細
スイッチ
NetApp AFXは、クラスタデータベースのレプリケーション、リモートデータ操作、ストレージ操作、NVRAMミラーリングなどのクラスタ内通信にバックエンドクラスタスイッチを引き続き使用します。機能的には、統合ONTAPとNetApp AFXクラスタスイッチの唯一の違いは次のとおりです：
-
400GbEのサポート
-
新しいHA VLAN
-
詳細については、"Ciscoスイッチのデータシート"をご覧ください。
NetApp AFXクラスタスイッチ
クラスタスイッチの接続
NetApp AFXは、その主要なアーキテクチャ概念の多くにおいて、バックエンドのクラスタスイッチを多用しています。例えば、クラスタインターフェイス、ストレージアダプタ、ストレージシェルフ、NVRAMカードはすべてクラスタスイッチに接続されます。クラスタスイッチは400GBに対応しています。バックエンドクラスタネットワークポートは、AFX 1Kプラットフォームではクラスタスイッチへの100GB接続のみをサポートし、AFX 2Kでは400GB接続をサポートします。その結果、AFX 1Kのバックエンドノード接続では、スイッチで使用するポート数を削減するために、4 x 100GBブレークアウトケーブルが使用されます。AFX 2Kは、スイッチとの間で1対1の400GB接続を使用し、ノードごとに6つのポート（HA用2つ、クラスタ用2つ、ストレージ用2つ）を備えています。ストレージシェルフモジュールは依然として100GBインターフェースを使用しています。例えば、16 x 100GBストレージシェルフモジュールポートはスイッチの4つのポートのみを使用し、AFX 1Kノードの合計8つのポートは2つのスイッチポートを使用します。

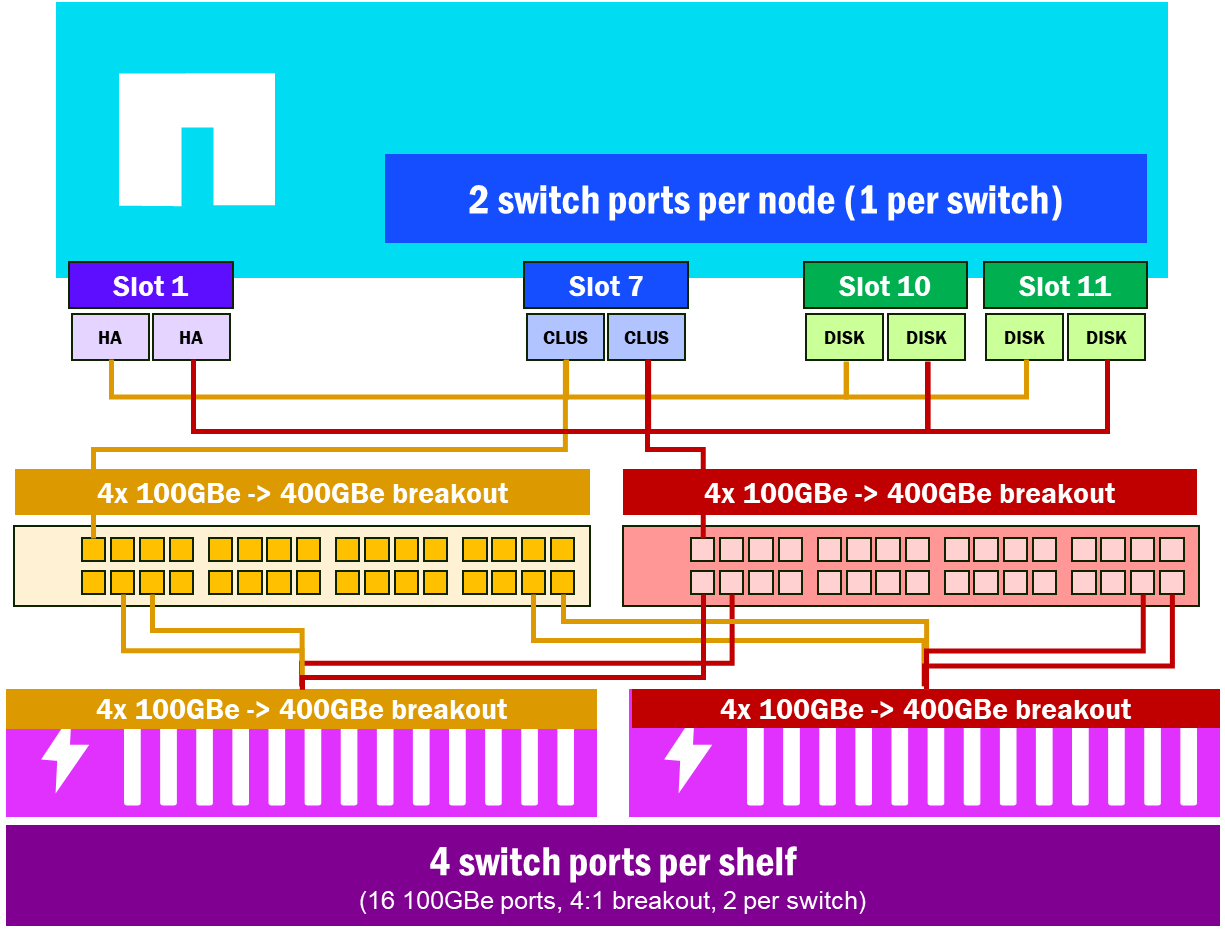

NetApp AFXスイッチのケーブル接続
スイッチ選択ガイド
各スイッチに必要な400GbEポートの数を合計し、その合計数をカバーする最小のスイッチクラスを選択してください。NetApp AFXは2つのクラスタスイッチを使用します。各スイッチのサイジングは個別に行います。各スイッチの2つのポートはISL用に予約されており（9332：ポート31～32、9364：ポート63～64）、9332では30個の使用可能なポート、9364では62個の使用可能なポートが残ります。
スイッチあたりのポート数：
-
AFX 1K：ノードあたり1×400GbEポート（4×100GBブレークアウト上の4×100GBノードポート）
-
AFX 2K：スイッチ1台あたりノードごとに400GbEポート×3（1：1 400GB構成でノードあたり6ポート、内訳はHA用2ポート、クラスタ用2ポート、ストレージ用2ポート）
-
シェルフ：シェルフあたり2 × 400GbEポート（4 x 100GBブレークアウトでスイッチあたり8つの100GBシェルフポート）
| スイッチ1台あたり、合計400GbEポートが必要 | スイッチ |
|---|---|
32ポートに対応（ISL適用後、30ポート使用可能） |
Cisco Nexus 9332D-GX2B （1U、32 x 400GbE） |
64ポートに対応（ISL適用後、62ポートが使用可能） |
Cisco Nexus 9364D-GX2A （2U、64 x 400GbE） |
64を超えるポート |
Cisco Nexus 9808、または"Hardware Universe"で指定されているとおり |
32ノードクラスター
32ノードのクラスタ（現在のノード最大数。"最大値と制限値"を参照）は、シェルフを除いて、AFX 1Kではスイッチあたり32 × 400GbEポートを、AFX 2Kではスイッチあたり96 × 400GbEポート（32 × 3）を消費します。
| スイッチ | AFX 1K（32ノード） | AFX 2K（32ノード） |
|---|---|---|
Cisco Nexus 9332D-GX2B |
サポートされていません（32個のノードポートは使用可能な30個のポートを超えています） |
サポート対象外 |
Cisco Nexus 9364D-GX2A |
ノード数32個、シェルフ数8～12個（4:1～8:3） |
サポートされていません（96ノードポートが使用可能な62ポートを超えています） |
Cisco Nexus 9808 |
ノード数32個、シェルフ数8～12個（4:1～8:3） |
ノード数32個、シェルフ数8～12個（4:1～8:3） |
スイッチあたりの最大ノード数
ノードとシェルフの比率が少なくとも4：1、最大で8：3になるようにサイズを調整し（"ノードとシェルフの比率"を参照）、ノード数（HAペア）は偶数、最低2つのシェルフが必要です。以下の組み合わせは、その範囲内で各スイッチに適合する最大ノード数です。
| スイッチ | AFX 1K（最大ノード数＋シェルフ数） | AFX 2K（最大ノード数＋シェルフ数） |
|---|---|---|
Cisco Nexus 9332D-GX2B |
ノード20個＋棚5個（4：1構成。8：3構成では残りのポートが収まらない） |
8ノード＋シェルフ2～3台 |
Cisco Nexus 9364D-GX2A |
32ノード + 8～12シェルフ |
16ノード + 4～6シェルフ |
Cisco Nexus 9808 |
32ノード + 8～12シェルフ |
32ノード + 8～12シェルフ |
最新のサポート対象スイッチモデルと制限については、"Hardware Universe"および"AFXケーブル配線に関するドキュメント"を参照してください。
ディスクのタイプとサイズ
NetApp AFX は現在、以下のサイズの NVMe 接続 SSD のみをサポートしています：
-
15.3 TB
-
30.1 TB
-
60.6 TB
TLCとQLC
NetApp AFXはTLCとQLCの両方のフラッシュタイプを利用できます。15.3TBのドライブはTLCモデルで、30.1TBを超えるドライブはQLCモデルとなります。メディアの種類に関係なく、NVIDIA SuperPod認証の性能基準を満たすことができます。
NetApp AFXで使用されるすべてのドライブはパフォーマンス重視のドライブであり、QLCとTLCはどちらも読み取りトラフィックに関してはほぼ同じパフォーマンスを発揮します。QLCはTLCに比べて書き込み性能がやや劣り、書き込み負荷の高いワークロードでは若干ウェアレベリングが顕著になる可能性があります。
パフォーマンス数値については、"シェルフごとのパフォーマンス"を参照してください。
使用するドライブタイプを選択する際には、ストレージがホストするワークロードと、パフォーマンス/容量密度のトレードオフを考慮してください。
