StorageGRID SG120およびSG1200アプライアンス
変更を提案
PDF
StorageGRID SG120サービスアプライアンスとSG1200サービスアプライアンスは、ゲートウェイノードおよび管理ノードとして動作し、StorageGRIDシステムで高可用性ロード バランシングサービスを提供できます。両方のアプライアンスは、ゲートウェイノードと管理ノード（プライマリまたは非プライマリ）として同時に動作できます。
アプライアンスの特長
SG120およびSG1200アプライアンスには、以下の機能が備わっています。
-
ゲートウェイノードまたは管理ノードは StorageGRID システムで機能します。
-
ノードの導入と設定を簡易化する StorageGRID アプライアンスインストーラ。
-
導入後、は既存の管理ノードから、またはローカルドライブにダウンロードしたソフトウェアから StorageGRID ソフトウェアにアクセスできます。導入プロセスをさらに簡易化するために、アプライアンスには最新バージョンのソフトウェアがプリロードされています。
-
一部のアプライアンスハードウェアを監視および診断するためのベースボード管理コントローラ（ BMC ）。
-
グリッドネットワーク、管理ネットワーク、クライアントネットワークを含む 3 つの StorageGRID ネットワークすべてに接続できること。
-
SG120は、グリッド ネットワークとクライアント ネットワークとの10GbEまたは25GbE接続を最大4つまでサポートします。
-
SG1200は、グリッドネットワークおよびクライアントネットワークへの10GbE、25GbE、40GbE、100GbE接続を最大4つまでサポートします（オプションの200GbE NICを使用すれば、200GbE接続を最大4つまでサポートします）。
-
SG120およびSG1200の図
この図は、ベゼルを取り外したSG120とSG1200の前面を示しています。正面から見ると、2つのアプライアンスは、ベゼル上の製品名を除いて同一です。
オレンジ色の枠で囲まれた2つのソリッドステートドライブ（SSD）は、StorageGRIDオペレーティングシステムの保存に使用され、冗長性を確保するためにRAID 1を使用してミラーリングされています。SG120またはSG1200サービスアプライアンスが管理ノードとして構成されている場合、これらのドライブは監査ログ、メトリック、およびデータベーステーブルの保存に使用される可能性があります。残りのドライブスロットは空いています。

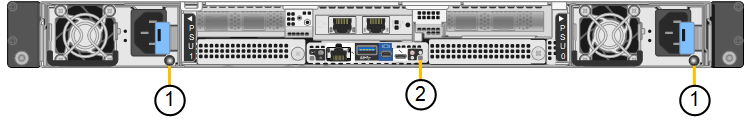

この図は、SG120およびSG1200の背面にある電源の位置と識別用LEDを示しています。機器のポートには、追加のステータスおよびアクティビティLEDが搭載されています。これらのLEDは、機器の機種によって異なる場合があります。
| コールアウト | LED | 状態 |
|---|---|---|
1. |
電源装置LED |
|
2. |
LEDの識別 |
|
SG120コネクタ

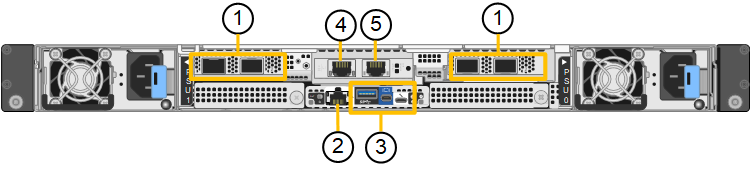

この図は、ポート、ファン、電源装置を含むSG120の背面を示しています。
| コールアウト | ポート | を入力します | 使用 |
|---|---|---|---|
1. |
ネットワークポート 1~4 |
ケーブルまたは SFP トランシーバタイプ（ SFP28 および SFP+ モジュールをサポート）、スイッチ速度、設定されたリンク速度に基づく 10 / 25GbE |
StorageGRID のグリッドネットワークおよびクライアントネットワークに接続します。 |
2. |
BMC 管理ポート |
1GbE （ RJ-45 ） |
アプライアンスのベースボード管理コントローラに接続します。 |
3. |
診断とサポート用のポート |
|
テクニカルサポート専用です。 |
4. |
管理ネットワークポート 1 |
1 / 10GbE（RJ-45） |
アプライアンスを StorageGRID の管理ネットワークに接続します。 |
5. |
管理ネットワークポート2 |
1 / 10GbE（RJ-45） |
オプション：
|
SG1200コネクタ

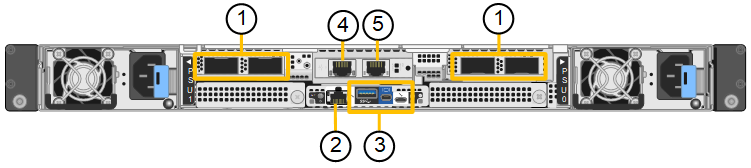

次の図は、SG1200の背面にあるコネクタを示しています。
| コールアウト | ポート | を入力します | 使用 |
|---|---|---|---|
1. |
ネットワークポート 1~4 |
ケーブルまたはトランシーバのタイプ、スイッチ速度、および設定されたリンク速度に基づいて、10/25/40/100/200-GbE。 QSFP56（最大200GbE/ポート）、QSFP28（最大100GbE/ポート）、およびQSFP+（40GbE）がネイティブでサポートされています（200GbEの速度を実現するには、200GbE NICオプションが必要です）。オプションのSFP+（10GbE）またはSFP28（25GbE）トランシーバは、QSA（別売）と組み合わせて使用できます。 |
StorageGRID のグリッドネットワークおよびクライアントネットワークに接続します。 |
2. |
BMC 管理ポート |
1GbE （ RJ-45 ） |
アプライアンスのベースボード管理コントローラに接続します。 |
3. |
診断とサポート用のポート |
|
テクニカルサポート専用です。 |
4. |
管理ネットワークポート 1 |
1 / 10GbE（RJ-45） |
アプライアンスを StorageGRID の管理ネットワークに接続します。 |
5. |
管理ネットワークポート2 |
1 / 10GbE（RJ-45） |
オプション：
|
SG120およびSG1200の用途
StorageGRID サービスアプライアンスを次の方法で設定することで、ゲートウェイサービスを提供するとともに、一部のグリッド管理サービスの冗長性を確保できます。
-
ゲートウェイノードとして新規または既存のグリッドに追加します
-
プライマリまたは非プライマリ管理ノードとして新しいグリッドに追加するか、非プライマリ管理ノードとして既存のグリッドに追加します
-
ゲートウェイノードと管理ノード（プライマリまたは非プライマリ）として同時に動作します
アプライアンスでは、 S3 または Swift データパス接続に対し、ハイアベイラビリティ（ HA ）グループとインテリジェントなロードバランシングを実装できます。
次に、アプライアンスの機能を最大限に活用する例を示します。
-
2台のSG120またはSG1200アプライアンスをゲートウェイ ノードとして設定して、ゲートウェイ サービスを提供します。
SG110やSG120とSG1100やSG1200など、性能レベルの異なるサービスアプライアンスを同じサイトで混在させると、高可用性グループで複数のノードを使用する場合や、複数のサービスアプライアンス間でクライアント負荷を分散する場合に、予測不能で一貫性のない結果が生じる可能性があります -
2台のSG120またはSG1200アプライアンスを使用して、一部のグリッド管理サービスの冗長性を確保します。そのためには、各アプライアンスを管理ノードとして設定します。
-
2台のSG120またはSG1200アプライアンスを使用して、1つ以上の仮想IPアドレスを介してアクセスする可用性の高いロード バランシング サービスとトラフィック シェーピング サービスを提供します。そのためには、アプライアンスを任意に組み合わせた管理ノードまたはゲートウェイ ノードとして設定し、両方のノードを同じHAグループに追加します。
同じ HA グループで管理ノード専用ポートとゲートウェイノードを使用する場合、管理ノード専用ポートはフェイルオーバーしません。 "HAグループを設定しています"の手順を参照してください。
StorageGRIDストレージアプライアンスと併用する場合、SG120とSG1200の両サービスアプライアンスにより、外部ハイパーバイザーやコンピューティングハードウェアに依存しない、アプライアンスのみのグリッドの導入が可能になります。
