성능 섹션

기여자 netapp-alavoie
PDF

자산 페이지 또는 슬라이드아웃 패널의 성과 섹션에서는 성과 차트에서 선택한 기간과 관련된 모든 자산에 대한 맥락에서 적용 가능한 여러 지표를 기준으로 기본 자산의 성과 샘플을 볼 수 있습니다. 데이터 수집자가 폴링하고 업데이트된 데이터가 수집되면 차트의 데이터가 자동으로 새로 고쳐집니다.

성능 섹션 사용

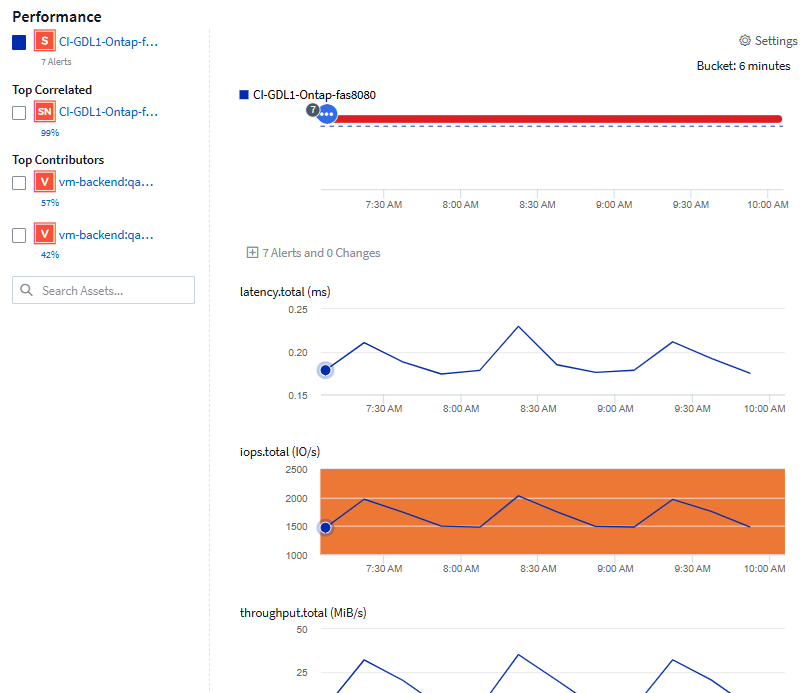

다음은 스토리지 자산 페이지의 성능 섹션에 대한 예입니다.

성능 섹션

선택한 기간의 성과 차트에서 보고 싶은 지표를 선택할 수 있습니다. 디스플레이 메트릭 드롭다운을 클릭하고 나열된 메트릭 중에서 선택하세요.

리소스 섹션에는 기본 자산의 이름과 성과 차트에서 기본 자산을 나타내는 색상이 표시됩니다. 상위 상관관계 섹션에 성과 차트에서 보려는 자산이 없는 경우, 추가 리소스 섹션의 자산 검색 상자를 사용하여 자산을 찾아 성과 차트에 추가할 수 있습니다. 리소스를 추가하면 추가 리소스 섹션에 나타납니다.

해당되는 경우 리소스 섹션에는 다음 범주에 속하는 기본 자산과 관련된 모든 자산이 표시됩니다.

  • 상위 상관관계

    기본 자산과 하나 이상의 성과 지표와 높은 상관관계(백분율)를 갖는 자산을 보여줍니다.

  • 최고 기여자

    기본 자산에 기여하는 자산(백분율)을 보여줍니다.

  • 작업 부하 경합

    호스트, 네트워크, 스토리지 등 다른 공유 리소스에 영향을 미치거나 영향을 받는 자산을 보여줍니다. 이를 탐욕적 리소스와 저하된 리소스라고 부르기도 합니다.

성능 섹션의 알림

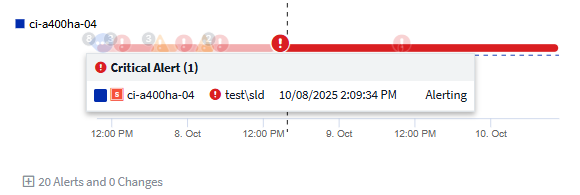

알림은 자산 랜딩 페이지의 성과 섹션에도 표시되며, 알림의 시간과 기간, 알림을 트리거한 모니터 조건을 보여줍니다. 알림 표시기 위에 마우스를 올려 놓으면 알림에 대한 세부 정보를 볼 수 있습니다.

성능 섹션의 알림

성과 지표 정의

자산 페이지의 성과 섹션에는 자산에 대해 선택된 기간을 기준으로 여러 가지 측정항목이 표시됩니다. 각 지표는 자체 성과 차트로 표시됩니다. 보고 싶은 데이터에 따라 차트에서 지표와 관련 자산을 추가하거나 제거할 수 있습니다. 선택할 수 있는 지표는 자산 유형에 따라 달라집니다.

미터법

설명

BB 크레딧 0 Rx, Tx

샘플링 기간 동안 수신/전송 버퍼 간 크레딧 카운트가 0으로 전환된 횟수입니다. 이 지표는 해당 포트가 제공할 크레딧이 부족하여 전송을 중단해야 했던 횟수를 나타냅니다.

BB 크레딧 제로 기간 거래

샘플링 간격 동안 전송 BB 크레딧이 0이었던 시간(밀리초)입니다.

캐시 적중률(전체, 읽기, 쓰기) %

캐시 히트로 이어지는 요청의 비율입니다. 볼륨에 대한 액세스 대비 히트 수가 높을수록 성능이 더 좋습니다. 캐시 적중 정보를 수집하지 않는 스토리지 배열의 경우 이 열은 비어 있습니다.

캐시 사용률(전체) %

캐시 히트를 초래하는 캐시 요청의 총 백분율

3학년 버려짐

파이버 채널 클래스 3 데이터 전송 폐기 횟수입니다.

CPU 사용률(전체) %

사용 가능한 총 CPU 리소스 중 실제로 사용된 CPU 리소스의 양을 백분율로 나타낸 값입니다(모든 가상 CPU에 대해).

CRC 오류

샘플링 기간 동안 포트에서 감지된 유효하지 않은 순환 중복 검사(CRC)가 있는 프레임 수

프레임 속도

초당 프레임 수(FPS)로 프레임 속도를 전송합니다.

프레임 크기 평균(Rx, Tx)

트래픽 대 프레임 크기의 비율. 이 측정 항목을 사용하면 원단에 오버헤드 프레임이 있는지 확인할 수 있습니다.

프레임 크기가 너무 깁니다

너무 긴 파이버 채널 데이터 전송 프레임의 수입니다.

프레임 크기가 너무 짧습니다

너무 짧은 파이버 채널 데이터 전송 프레임의 수입니다.

I/O 밀도(전체, 읽기, 쓰기)

볼륨, 내부 볼륨 또는 스토리지 요소에 대한 사용 용량(데이터 소스의 최신 인벤토리 폴링에서 수집)으로 나눈 IOPS 수입니다. TB당 초당 I/O 작업 수로 측정합니다.

IOPS(전체, 읽기, 쓰기)

시간 단위당 I/O 채널 또는 해당 채널의 일부를 통과하는 읽기/쓰기 I/O 서비스 요청 수(초당 I/O로 측정)

IP 처리량(전체, 읽기, 쓰기)

전체: IP 데이터가 초당 전송되고 수신되는 집계된 속도(메가바이트)입니다.

읽기: IP 처리량(수신):

초당 IP 데이터가 수신되는 평균 속도(메가바이트)입니다.

쓰기: IP 처리량(전송):

IP 데이터가 초당 메가바이트 단위로 전송되는 평균 속도입니다.

대기 시간(전체, 읽기, 쓰기)

지연 시간(R&W): 고정된 시간 내에 가상 머신에서 데이터를 읽거나 쓰는 속도입니다. 값은 초당 메가바이트로 측정됩니다.

숨어 있음:

데이터 저장소의 가상 머신의 평균 응답 시간입니다.

최고 지연 시간:

데이터 저장소의 가상 머신에서 가장 빠른 응답 시간입니다.

링크 실패

샘플링 기간 동안 포트에서 감지된 링크 오류 수입니다.

링크 재설정 Rx, Tx

샘플링 기간 동안 수신 또는 전송 링크 재설정 횟수입니다. 이 메트릭은 이 포트에 연결된 포트에서 발행된 링크 재설정 수를 나타냅니다.

메모리 사용률(전체) %

호스트가 사용하는 메모리에 대한 임계값입니다.

부분 R/W(전체) %

RAID 5, RAID 1/0 또는 RAID 0 LUN의 디스크 모듈에서 읽기/쓰기 작업이 스트라이프 경계를 교차하는 총 횟수입니다. 일반적으로 스트라이프 교차는 각각 추가 I/O가 필요하기 때문에 유익하지 않습니다. 낮은 백분율은 효율적인 스트라이프 요소 크기를 나타내며 볼륨(또는 NetApp LUN)의 정렬이 잘못되었음을 나타냅니다. CLARiiON의 경우 이 값은 스트라이프 교차 수를 총 IOPS 수로 나눈 값입니다.

포트 오류

샘플링 기간/주어진 시간 범위에 따른 포트 오류 보고서입니다.

신호 손실 횟수

신호 손실 오류의 수. 신호 손실 오류가 발생하면 전기적 연결이 없고 물리적인 문제가 있는 것입니다.

스왑율(총율, 유입율, 유출율)

샘플링 기간 동안 디스크에서 활성 메모리로 메모리가 교체되는 속도입니다. 이 카운터는 가상 머신에 적용됩니다.

동기화 손실 횟수

동기화 손실 오류의 수. 동기화 손실 오류가 발생하면 하드웨어가 트래픽을 이해하거나 잠글 수 없습니다. 모든 장비가 동일한 데이터 속도를 사용하지 않을 수도 있고, 광학 또는 물리적 연결의 품질이 좋지 않을 수도 있습니다. 이러한 오류가 발생할 때마다 포트를 다시 동기화해야 하므로 시스템 성능에 영향을 미칩니다. KB/초로 측정됩니다.

처리량(전체, 읽기, 쓰기)

I/O 서비스 요청에 대한 응답으로 일정 시간 내에 데이터가 전송, 수신 또는 둘 다 이루어지는 속도(초당 MB로 측정).

타임아웃 프레임 삭제 - Tx

시간 초과로 인해 삭제된 전송 프레임 수입니다.

트래픽 속도(전체, 읽기, 쓰기)

샘플링 기간 동안 전송, 수신 또는 둘 다 수신된 트래픽을 초당 메비바이트로 나타낸 값입니다.

트래픽 활용도(전체, 읽기, 쓰기)

샘플링 기간 동안 수신/전송/전체 트래픽을 수신/전송/전체 용량으로 나눈 비율입니다.

사용률(전체, 읽기, 쓰기) %

전송(Tx)과 수신(Rx)에 사용되는 사용 가능한 대역폭의 백분율입니다.

쓰기 보류 중(전체)

보류 중인 쓰기 I/O 서비스 요청 수입니다.

성능 섹션 사용

성과 섹션에서는 선택한 기간 동안 적용 가능한 다양한 지표를 기준으로 자산의 성과 차트를 볼 수 있으며, 관련 자산을 추가하여 다양한 기간 동안 자산 및 관련 자산 성과를 비교 및 대조할 수 있습니다.

단계

  1. 다음 중 하나를 수행하여 자산 페이지를 찾으세요.

    • 특정 자산을 검색하여 선택하세요.

    • 대시보드 위젯에서 자산을 선택하세요.

    • 자산 세트를 쿼리하고 결과 목록에서 하나를 선택합니다.

      자산 페이지가 표시됩니다. 기본적으로 성과 차트에는 자산 페이지에 대해 선택된 기간에 대한 두 가지 지표가 표시됩니다. 예를 들어, 저장소의 경우 성능 차트는 기본적으로 대기 시간과 총 IOPS를 표시합니다. 리소스 섹션에는 리소스 이름과 추가 리소스 섹션이 표시되며, 이를 통해 자산을 검색할 수 있습니다. 자산에 따라 상위 상관관계, 상위 기여자, 탐욕적, 저하된 섹션에 자산이 표시될 수도 있습니다. 이 섹션과 관련된 자산이 없으면 표시되지 않습니다.

  2. 설정 기어 아이콘을 클릭하고 표시하려는 지표를 선택하면 지표에 대한 성과 차트를 추가할 수 있습니다.

    선택한 각 지표에 대해 별도의 차트가 표시됩니다. 차트는 선택한 기간의 데이터를 표시합니다. 자산 페이지의 오른쪽 상단 모서리에서 다른 기간을 클릭하거나 차트를 확대하여 기간을 변경할 수 있습니다.

    차트의 선택을 해제하려면 *설정*을 클릭하세요. 해당 지표의 성과 차트가 성과 섹션에서 제거되었습니다.

  3. 자산에 따라 다음 중 하나를 클릭하여 차트 위에 커서를 놓고 해당 차트에 표시되는 메트릭 데이터를 변경할 수 있습니다.

    • 읽기, 쓰기 또는 총계

    • Tx, Rx 또는 총액

      기본값은 총액입니다.

    차트의 데이터 포인트 위로 커서를 끌어서 선택한 기간 동안 메트릭 값이 어떻게 변하는지 확인할 수 있습니다.

  4. 리소스 섹션에서는 성과 차트에 관련된 모든 자산을 추가할 수 있습니다.

    • 상위 상관관계, 상위 기여자, 탐욕적, 저하 섹션에서 관련 자산을 선택하여 선택한 각 지표에 대한 성과 차트에 해당 자산의 데이터를 추가할 수 있습니다.

      자산을 선택하면 차트에서 해당 데이터 포인트의 색상을 나타내는 색상 블록이 자산 옆에 나타납니다.

  5. 추가 리소스 창을 숨기려면 *리소스 숨기기*를 클릭하세요. *리소스*를 클릭하여 창을 표시합니다.

    • 표시된 모든 자산의 경우, 자산 이름을 클릭하면 자산 페이지가 표시되고, 자산이 기본 자산과 상관관계가 있거나 기여하는 비율을 클릭하면 자산과 기본 자산의 관계에 대한 자세한 정보를 볼 수 있습니다.

      예를 들어, 가장 상관관계가 높은 자산 옆에 있는 링크된 백분율을 클릭하면 해당 자산과 기준 자산의 상관관계 유형을 비교하는 정보 메시지가 표시됩니다.

    • 비교 목적으로 성과 차트에 표시하려는 자산이 상위 상관관계 섹션에 포함되어 있지 않으면 추가 리소스 섹션의 자산 검색 상자를 사용하여 다른 자산을 찾을 수 있습니다.

자산을 선택하면 추가 리소스 섹션에 표시됩니다. 더 이상 자산에 대한 정보를 보고 싶지 않으면 휴지통 아이콘을 클릭하여 삭제하세요.
