HPE DL360의 드라이브를 교체합니다

기여자

여기에 나열된 절차 중 하나를 선택하여 드라이브를 사전에 교체하고 장애가 발생한 드라이브를 교체한 후 캐시 드라이브를 교체합니다. SolidFire ESDS 클러스터에서 메타데이터 드라이브 또는 블록 드라이브를 교체합니다. Element UI * Cluster > Drives * 페이지에는 드라이브 마모 정보가 표시됩니다.

드라이브를 사전에 교체합니다

SolidFire ESDS 클러스터의 메타데이터 드라이브 또는 블록 드라이브를 사전에 교체하려면 이 절차를 수행하십시오. Element UI * Cluster * > * Drives * 페이지에는 드라이브 마모 정보가 표시됩니다.

필요한 것

  • NetApp Element 소프트웨어 UI에서 클러스터의 상태가 양호하고 경고 또는 클러스터 오류가 없는지 확인합니다. 기본 클러스터 노드의 관리 가상 IP(MVIP) 주소를 사용하여 Element UI에 액세스할 수 있습니다.

  • 클러스터에서 실행 중인 활성 작업이 없는지 확인합니다.

  • 모든 단계에 익숙해졌는지 확인하십시오.

  • 드라이브를 취급할 때 정전기 방전(ESD)을 방지하기 위해 필요한 예방 조치를 취해야 합니다.

단계

  1. Element UI에서 다음 단계를 수행합니다.

    1. Element UI에서 * Cluster * > * Drives * > * Active * 를 선택합니다.

    2. 교체할 드라이브를 선택합니다.

    3. 드라이브의 일련 번호를 기록해 둡니다. 이렇게 하면 노드의 IPMI 인터페이스(이 경우 HPE Integrated Lights-Out 또는 iLO)에서 해당 BayID를 찾는 데 도움이 됩니다.

    4. 대량 작업 * > * 제거 * 를 선택합니다. 드라이브를 분리하면 드라이브가 * Removing * 상태로 전환됩니다. 드라이브의 데이터가 클러스터의 나머지 드라이브에 동기화되거나 재배포될 때까지 기다리면서 * Removing * 상태로 유지됩니다. 제거 작업이 완료되면 드라이브가 * 사용 가능 * 상태로 이동합니다.

  2. 교체할 드라이브의 드라이브 슬롯을 찾으려면 다음 단계를 수행하십시오.

    1. 노드의 IPMI 인터페이스에 로그인합니다(이 경우 iLO).

    2. 왼쪽 탐색 모음에서 * 시스템 정보 * 를 선택한 다음 * 저장소 * 를 선택합니다.

    3. 이전 단계에서 기록한 일련 번호와 화면에 표시된 일련 번호를 일치시킵니다.

    4. 일련 번호에 대해 나열된 슬롯 번호를 찾습니다. 드라이브를 분리해야 하는 물리적 슬롯입니다.

  3. 이제 드라이브를 확인했으므로 다음과 같이 물리적으로 제거하십시오.

    1. 드라이브 베이를 확인합니다.

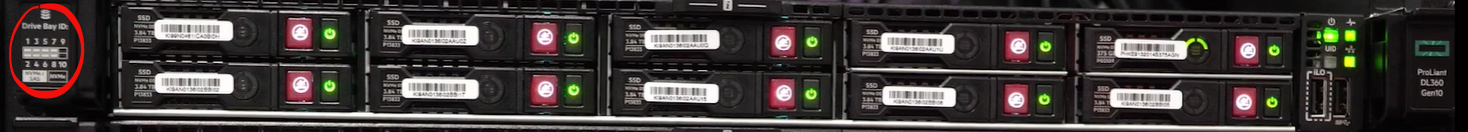

      다음 이미지는 이미지 왼쪽에 드라이브 베이 번호가 표시된 서버의 앞면을 보여줍니다.

      에서는 DL360 노드의 드라이브 베이 번호를 보여 줍니다.

    2. 교체할 드라이브의 전원 단추를 누릅니다. LED가 5-10초 동안 깜박인 후 멈춥니다.

    3. LED가 깜박임을 멈추고 드라이브의 전원을 끈 후 빨간색 단추를 누르고 래치를 당겨 서버에서 드라이브를 분리합니다.

      참고 드라이브를 조심스럽게 다루는지 확인하십시오.

    드라이브를 물리적으로 제거한 후 요소 UI에서 드라이브 상태가 * 실패 * 로 변경됩니다.

  4. Element UI에서 * Cluster * > * Drives * > * Failed * 를 선택합니다.

  5. Actions * 에서 아이콘을 선택한 다음 * Remove * 를 선택합니다.

    이제 계속해서 새 드라이브를 노드에 설치할 수 있습니다.

  6. 새 드라이브의 일련 번호를 기록해 둡니다.

  7. 래치를 사용하여 드라이브를 베이에 조심스럽게 밀어 넣어 교체 드라이브를 삽입합니다. 드라이브가 올바르게 삽입되면 전원이 켜집니다.

  8. iLO에서 새 드라이브 세부 정보를 확인하려면 다음 단계를 수행하십시오.

    1. iLO에 로그인합니다.

    2. 정보 * > * 통합 관리 로그 * 를 선택합니다. 추가한 드라이브에 대해 기록된 이벤트가 표시됩니다.

    3. 왼쪽 탐색 모음에서 * 시스템 정보 * 를 선택한 다음 * 저장소 * 를 선택합니다.

    4. 드라이브를 교체한 베이에 대한 정보를 찾을 때까지 스크롤합니다.

    5. 화면의 일련 번호가 교체한 새 드라이브의 일련 번호와 일치하는지 확인합니다.

  9. 드라이브를 교체한 노드의 'f_sds_config.yAML' 파일에 새 드라이브 정보를 추가합니다.

    S_SDS_config.YAML 파일은 "/opt/sf/"에 저장됩니다. 이 파일에는 노드의 드라이브에 대한 모든 정보가 포함됩니다. 드라이브를 교체할 때마다 이 파일에 교체 드라이브 정보를 입력해야 합니다. 이 파일에 대한 자세한 내용은 를 참조하십시오 "SF_SDS_config.YAML 파일의 내용입니다".

    1. PuTTY를 사용하여 노드에 대한 SSH 연결을 설정합니다.

    2. PuTTY 구성 창에서 * 호스트 이름(또는 IP 주소) * 필드에 노드 MIP를 입력합니다.

    3. 열기 * 를 선택합니다.

    4. 터미널 창이 열리면 사용자 이름과 암호를 사용하여 로그인합니다.

    5. 파일의 내용을 나열하려면 '#cat/opt/sf/sf_sds_config.yAML' 명령을 실행합니다.

    6. 새 드라이브 정보로 교체한 드라이브의 "캐시 장치" 또는 "캐시 장치" 목록의 항목을 교체합니다.

    7. '#systemctl start solidfire-update-drives’를 실행합니다.

      이 명령을 실행하면 Bash 프롬프트가 표시됩니다. 이후에 Element UI로 이동하여 클러스터에 드라이브를 추가해야 합니다. Element UI에는 사용 가능한 새 드라이브에 대한 경고가 표시됩니다.

  10. Cluster * > * Drives * > * Available * 을 선택합니다.

    설치한 새 드라이브의 일련 번호가 표시됩니다.

  11. Actions * 에서 아이콘을 선택한 다음 * Add * 를 선택합니다.

  12. 블록 동기화 작업이 완료된 후 Element UI를 새로 고칩니다. Element UI의 * Reporting * 탭에서 * Running Tasks * 페이지에 액세스하면 사용 가능한 드라이브에 대한 경고가 지워졌습니다.

결함이 있는 드라이브를 교체합니다

SolidFire ESDS 클러스터에 결함이 있는 드라이브가 있으면 Element UI에 경고가 표시됩니다. 클러스터에서 드라이브를 제거하기 전에 노드/서버의 IPMI 인터페이스에 있는 정보를 확인하여 실패 원인을 확인하십시오. 다음 단계는 블록 드라이브 또는 메타데이터 드라이브를 교체하는 경우에 적용됩니다.

필요한 것

  • NetApp Element 소프트웨어 UI에서 드라이브에 오류가 있는지 확인합니다. 요소에 드라이브 장애가 발생하면 경고가 표시됩니다. 기본 클러스터 노드의 관리 가상 IP(MVIP) 주소를 사용하여 Element UI에 액세스할 수 있습니다.

  • 모든 단계에 익숙해졌는지 확인하십시오.

  • 드라이브를 취급할 때 정전기 방전(ESD)을 방지하기 위해 필요한 예방 조치를 취해야 합니다.

단계

  1. Element UI를 사용하여 다음과 같이 클러스터에서 장애가 발생한 드라이브를 제거합니다.

    1. Cluster * > * Drives * > * Failed * 를 선택합니다.

    2. 장애가 발생한 드라이브와 관련된 노드 이름 및 일련 번호를 확인합니다.

    3. Actions * 에서 아이콘을 선택한 다음 * Remove * 를 선택합니다. 드라이브에 연결된 서비스에 대한 경고가 표시되면 출력함 동기화가 완료될 때까지 기다린 다음 드라이브를 제거합니다.

  2. 다음 단계를 수행하여 드라이브 오류를 확인하고 드라이브 장애와 관련하여 기록된 이벤트를 확인하십시오.

    1. 노드의 IPMI 인터페이스에 로그인합니다(이 경우 iLO).

    2. 정보 * > * 통합 관리 로그 * 를 선택합니다. 드라이브 장애 원인(예: SSDWearOut)과 위치가 여기에 나열됩니다. 드라이브의 상태가 저하됨이라는 이벤트를 볼 수도 있습니다.

    3. 왼쪽 탐색 모음에서 * 시스템 정보 * 를 선택한 다음 * 저장소 * 를 선택합니다.

    4. 오류가 발생한 드라이브에 대한 정보를 확인합니다. 오류가 발생한 드라이브의 상태가 * Degraded * 로 표시됩니다.

  3. 다음과 같이 드라이브를 물리적으로 분리합니다.

    1. 섀시에서 드라이브 슬롯 번호를 확인합니다.

      다음 이미지는 이미지 왼쪽에 드라이브 베이 번호가 표시된 서버의 앞면을 보여줍니다.

    에서는 DL360 노드의 드라이브 베이 번호를 보여 줍니다.

    1. 교체할 드라이브의 전원 단추를 누릅니다. LED가 5-10초 동안 깜박인 후 멈춥니다.

    2. LED가 깜박임을 멈추고 드라이브의 전원을 끈 후 빨간색 단추를 누르고 래치를 당겨 서버에서 드라이브를 분리합니다.

      참고 드라이브를 조심스럽게 다루는지 확인하십시오.

  4. 래치를 사용하여 드라이브를 베이에 조심스럽게 밀어 넣어 교체 드라이브를 삽입합니다. 드라이브가 올바르게 삽입되면 전원이 켜집니다.

  5. iLO에서 새 드라이브 세부 정보를 확인합니다.

    1. 정보 * > * 통합 관리 로그 * 를 선택합니다. 추가한 드라이브에 대해 기록된 이벤트가 표시됩니다.

    2. 페이지를 새로 고쳐 추가한 새 드라이브에 대해 기록된 이벤트를 확인합니다.

  6. iLO에서 스토리지 시스템의 상태를 확인합니다.

    1. 왼쪽 탐색 모음에서 * 시스템 정보 * 를 선택한 다음 * 저장소 * 를 선택합니다.

    2. 새 드라이브를 설치한 베이에 대한 정보를 찾을 때까지 스크롤합니다.

    3. 일련 번호를 기록해 둡니다.

  7. 드라이브를 교체한 노드의 'f_sds_config.yAML' 파일에 새 드라이브 정보를 추가합니다.

    S_SDS_config.YAML 파일은 "/opt/sf/"에 저장됩니다. 이 파일에는 노드의 드라이브에 대한 모든 정보가 포함됩니다. 드라이브를 교체할 때마다 이 파일에 교체 드라이브 정보를 입력해야 합니다. 이 파일에 대한 자세한 내용은 를 참조하십시오 "SF_SDS_config.YAML 파일의 내용입니다".

    1. PuTTY를 사용하여 노드에 대한 SSH 연결을 설정합니다.

    2. PuTTY 구성 창에서 * 호스트 이름(또는 IP 주소) * 필드에 노드 MIP를 입력합니다.

    3. 열기 * 를 선택합니다.

    4. 터미널 창이 열리면 사용자 이름과 암호를 사용하여 로그인합니다.

    5. 파일의 내용을 나열하려면 '#cat/opt/sf/sf_sds_config.yAML' 명령을 실행합니다.

    6. 새 드라이브 정보로 교체한 드라이브의 "캐시 장치" 또는 "캐시 장치" 목록의 항목을 교체합니다.

    7. '#systemctl start solidfire-update-drives’를 실행합니다.

      이 명령을 실행하면 Bash 프롬프트가 표시됩니다. 이후에 Element UI로 이동하여 클러스터에 드라이브를 추가해야 합니다. Element UI에는 사용 가능한 새 드라이브에 대한 경고가 표시됩니다.

  8. Cluster * > * Drives * > * Available * 을 선택합니다.

    설치한 새 드라이브의 일련 번호가 표시됩니다.

  9. Actions * 에서 아이콘을 선택한 다음 * Add * 를 선택합니다.

  10. 블록 동기화 작업이 완료된 후 Element UI를 새로 고칩니다. Element UI의 * Reporting * 탭에서 * Running Tasks * 페이지에 액세스하면 사용 가능한 드라이브에 대한 경고가 지워졌습니다.

캐시 드라이브를 교체합니다

SolidFire ESDS 클러스터의 캐시 드라이브를 교체하려면 이 절차를 수행합니다. 캐시 드라이브는 메타데이터 서비스와 연결됩니다. Element UI * Cluster * > * Drives * 페이지에는 드라이브 마모 정보가 표시됩니다.

필요한 것

  • NetApp Element 소프트웨어 UI에서 클러스터의 상태가 양호하고 경고 또는 클러스터 오류가 없는지 확인합니다. 기본 클러스터 노드의 관리 가상 IP(MVIP) 주소를 사용하여 Element UI에 액세스할 수 있습니다.

  • 클러스터에서 실행 중인 활성 작업이 없는지 확인합니다.

  • 모든 단계에 익숙해졌는지 확인하십시오.

  • Element UI에서 메타데이터 서비스를 제거해야 합니다.

  • 드라이브를 취급할 때 정전기 방전(ESD)을 방지하기 위해 필요한 예방 조치를 취해야 합니다.

단계

  1. Element UI에서 다음 단계를 수행합니다.

    1. Element UI에서 * Cluster * > * Nodes * > * Active * 를 선택합니다.

    2. 캐시 드라이브를 교체할 노드의 노드 ID 및 관리 IP 주소를 기록해 둡니다.

    3. 캐시 드라이브가 정상이고 사전에 교체하는 경우 * 활성 드라이브 * 를 선택하고 메타데이터 드라이브를 찾은 다음 UI에서 제거합니다.

      메타데이터 드라이브를 제거하면 먼저 * 제거 * 상태로 이동한 다음 * 사용 가능 * 으로 이동합니다.

    4. 캐시 드라이브에 장애가 발생한 후 교체를 수행하는 경우 메타데이터 드라이브는 * 사용 가능 * 상태가 되며 * 클러스터 * > * 드라이브 * > * 사용 가능 * 아래에 나열됩니다.

    5. Element UI에서 * Cluster * > * Drives * > * Active * 를 선택합니다.

    6. NodeName과 연결된 메타데이터 드라이브를 선택합니다. 여기에서 캐시 드라이브를 교체할 수 있습니다.

    7. 대량 작업 * > * 제거 * 를 선택합니다. 드라이브를 분리하면 드라이브가 * Removing * 상태로 전환됩니다. 드라이브의 데이터가 클러스터의 나머지 드라이브에 동기화되거나 재배포될 때까지 기다리면서 * Removing * 상태로 유지됩니다. 제거 작업이 완료되면 드라이브가 * 사용 가능 * 상태로 이동합니다.

  2. 교체할 캐시 드라이브의 드라이브 슬롯을 찾으려면 다음 단계를 수행하십시오.

    1. 노드의 IPMI 인터페이스에 로그인합니다(이 경우 iLO).

    2. 왼쪽 탐색 모음에서 * 시스템 정보 * 를 선택한 다음 * 저장소 * 를 선택합니다.

    3. 캐시 드라이브를 찾습니다.

      참고 캐시 드라이브는 스토리지 드라이브보다 용량이 적습니다.

    4. 캐시 드라이브에 대해 나열된 슬롯 번호를 찾습니다. 드라이브를 분리해야 하는 물리적 슬롯입니다.

  3. 이제 드라이브를 확인했으므로 다음과 같이 물리적으로 제거하십시오.

    1. 드라이브 베이를 확인합니다.

      다음 이미지는 이미지 왼쪽에 드라이브 베이 번호가 표시된 서버의 앞면을 보여줍니다.

      에서는 DL360 노드의 드라이브 베이 번호를 보여 줍니다.

    2. 교체할 드라이브의 전원 단추를 누릅니다. LED가 5-10초 동안 깜박인 후 멈춥니다.

    3. LED가 깜박임을 멈추고 드라이브의 전원을 끈 후 빨간색 단추를 누르고 래치를 당겨 서버에서 드라이브를 분리합니다.

      참고 드라이브를 조심스럽게 다루는지 확인하십시오.

    드라이브를 물리적으로 제거한 후 요소 UI에서 드라이브 상태가 * 실패 * 로 변경됩니다.

  4. HPE 모델 번호와 새 캐시 드라이브의 ISN(일련 번호)을 기록해 둡니다.

  5. 래치를 사용하여 드라이브를 베이에 조심스럽게 밀어 넣어 교체 드라이브를 삽입합니다. 드라이브가 올바르게 삽입되면 전원이 켜집니다.

  6. iLO에서 새 드라이브 세부 정보를 확인하려면 다음 단계를 수행하십시오.

    1. iLO에 로그인합니다.

    2. 정보 * > * 통합 관리 로그 * 를 선택합니다. 추가한 드라이브에 대해 기록된 이벤트가 표시됩니다.

    3. 왼쪽 탐색 모음에서 * 시스템 정보 * 를 선택한 다음 * 저장소 * 를 선택합니다.

    4. 드라이브를 교체한 베이에 대한 정보를 찾을 때까지 스크롤합니다.

    5. 화면의 일련 번호가 설치한 새 드라이브의 일련 번호와 일치하는지 확인합니다.

  7. 드라이브를 교체한 노드의 'f_sds_config.yAML' 파일에 새 캐시 드라이브 정보를 추가합니다.

    S_SDS_config.YAML 파일은 "/opt/sf/"에 저장됩니다. 이 파일에는 노드의 드라이브에 대한 모든 정보가 포함됩니다. 드라이브를 교체할 때마다 이 파일에 교체 드라이브 정보를 입력해야 합니다. 이 파일에 대한 자세한 내용은 를 참조하십시오 "SF_SDS_config.YAML 파일의 내용입니다".

    1. PuTTY를 사용하여 노드에 대한 SSH 연결을 설정합니다.

    2. PuTTY 구성 창에서 * 호스트 이름(또는 IP 주소) * 필드에 노드 MIP 주소(요소 UI에서 기록해 둔 주소)를 입력합니다.

    3. 열기 * 를 선택합니다.

    4. 터미널 창이 열리면 사용자 이름과 암호를 사용하여 로그인합니다.

    5. "NVMe list" 명령을 실행하여 NMVe 디바이스를 나열합니다.

      새 캐시 드라이브의 모델 번호 및 일련 번호를 확인할 수 있습니다. 다음 샘플 출력을 참조하십시오.

      새 캐시 드라이브의 모델 번호 및 일련 번호를 표시합니다.

    6. '/opt/sf/sf_sds_config.yAML’에서 새 캐시 드라이브 정보를 추가합니다.

      기존 캐시 드라이브 모델 번호 및 일련 번호를 새 캐시 드라이브에 대한 해당 정보로 교체해야 합니다. 다음 예를 참조하십시오.

    모델 번호와 일련 번호를 표시합니다.

    1. '/opt/sf/sf_sds_config.yAML' 파일을 저장한다.

  8. 해당되는 시나리오에 대한 단계를 수행합니다.

    시나리오 단계

    "NVMe list" 명령을 실행하면 새로 삽입한 캐시 드라이브가 나타납니다

    1. '#systemctl restart SolidFire’를 실행합니다. 이 작업은 약 3분 정도 걸립니다.

    2. System status SolidFire를 실행하여 SolidFire 상태를 확인한다.

    3. 9단계로 이동합니다.

    "NVMe list" 명령을 실행한 후 새로 삽입한 캐시 드라이브가 표시되지 않습니다

    1. 노드를 재부팅합니다.

    2. 노드가 재부팅된 후 PuTTY를 사용하여 노드에 로그인하고 'System status SolidFire' 명령을 실행하여 SolidFire 서비스가 실행 중인지 확인합니다.

    3. 9단계로 이동합니다.
    참고 SolidFire를 재시작하거나 노드를 재부팅하면 일부 클러스터 장애가 발생하여 5분 이내에 해결됩니다.

  9. Element UI에서 제거한 메타데이터 드라이브를 다시 추가합니다.

    1. Cluster * > * Drives * > * Available * 을 선택합니다.

    2. 작업 아래에서 아이콘을 선택하고 * 추가 * 를 선택합니다.

  10. 블록 동기화 작업이 완료된 후 Element UI를 새로 고칩니다.

    사용 가능한 드라이브에 대한 경고가 다른 클러스터 오류와 함께 지워졌습니다.
