FlexPod Express 토폴로지

07/03/2026 기여자

이 섹션에서는 FlexPod Express의 예시 토폴로지를 설명합니다.

FC 직접 연결 및 IP 기반 SAN을 갖춘 UCS X-Series Direct

다음 그림은 IP 기반 및 FC 기반 SAN을 위한 UCS X-Series Direct 및 직접 연결 ASA 샘플 토폴로지를 보여줍니다.

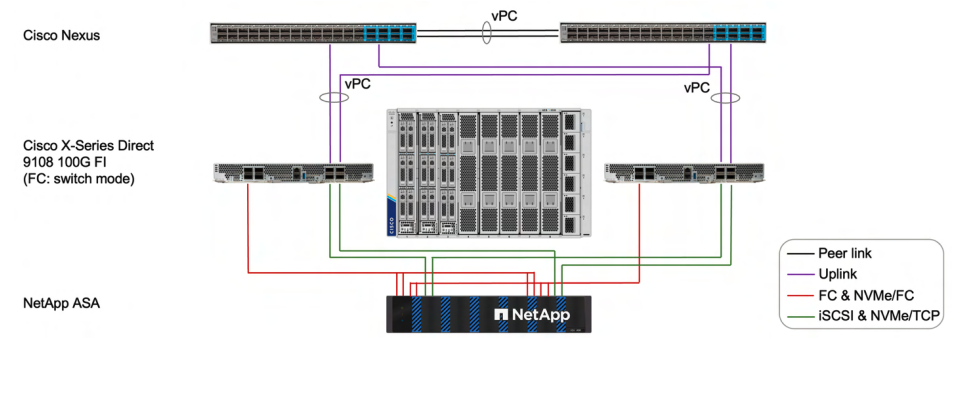

IP 기반 및 FC 기반 SAN을 위한 UCS X-Series Direct 및 직접 연결 ASA 토폴로지

이 토폴로지에 필요한 연결 요구 사항은 다음과 같습니다.

ASA 클러스터 연결: 2노드 ASA 클러스터의 경우, 클러스터 스위치를 사용하지 않고 컨트롤러를 케이블로 직접 연결할 수 있습니다.
스토리지 이더넷 연결: NetApp 스토리지 컨트롤러는 내장된 패브릭 인터커넥트에 직접 연결할 수 있습니다. ASA의 두 스토리지 컨트롤러는 FI A와 FI B에서 제공하는 두 개의 독립적인 IP SAN 패브릭에 연결됩니다.
FI 네트워크 업링크 연결: IP 기반 SAN 연결의 경우, 업링크 Nexus 스위치는 SAN 데이터 경로에 관여하지 않습니다. SAN I/O는 UCS 컴퓨트 노드에서 FI A 또는 FI B 연결을 통해 ASA 스토리지로 직접 전송됩니다. 따라서 VLAN 및 vPC를 지원하는 기존 랙 상단 스위치를 활용하여 FlexPod SAN 솔루션 환경에 외부 네트워크 액세스를 제공할 수 있습니다.
FC 기반 SAN 연결을 위해서는 UCS FI(FC) 포트를 브레이크아웃 포트로 구성해야 합니다.
FC 기반 SAN 솔루션에 Cisco UCS를 사용할 경우 FC 스위칭 모드로 구성해야 합니다.

Cisco UCS X-Series Direct는 일반 X-Series와 유사하게 스위치 연결 스토리지를 활용할 수 있지만, 외부 패브릭 인터커넥트 대신 내장 패브릭 인터커넥트를 사용합니다.

위의 샘플 토폴로지는 NetApp ASA를 사용하는 직접 연결 스토리지 솔루션을 나타냅니다. 하지만 동일한 토폴로지를 NetApp AFF 및 FAS에도 사용할 수 있습니다.

IP 기반 직접 연결 NAS 스토리지 구성에 NetApp AFF 또는 FAS 스토리지를 사용하는 경우, 업링크 Nexus 스위치를 특정 장애 시나리오를 지원하도록 올바르게 구성해야 합니다. 자세한 구성 정보는 아래 링크를 참조하십시오.

다음 그림은 Cisco UCS C-Series 독립형 시스템과 NetApp AFF를 보여줍니다.

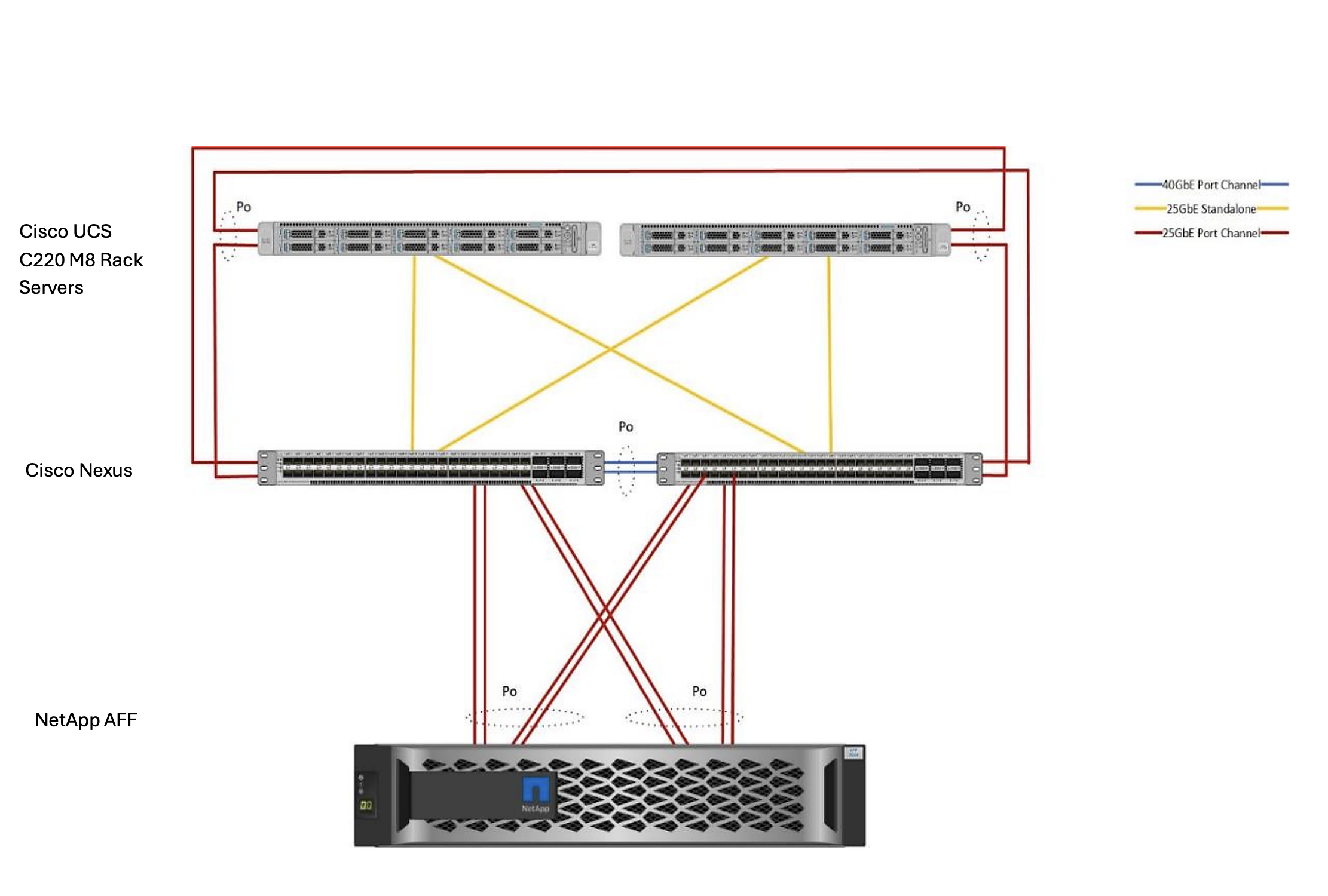

Cisco UCS C-Series 독립형 서버 및 NetApp AFF

이 토폴로지에 필요한 연결 요구 사항은 다음과 같습니다.

Cisco UCS C-Series는 CIMC 또는 Cisco Intersight 독립형 관리를 통해 관리할 수 있습니다.

위의 예시 토폴로지는 NetApp AFF를 사용하는 직접 연결 스토리지 솔루션을 나타냅니다. 하지만 동일한 토폴로지를 NetApp ASA 및 FAS에도 사용할 수 있습니다.
