이 섹션에서는 FlexPod Express의 선택적 기능에 대해 설명합니다.

참고 SAN 부팅은 선택 사항이지만 하드웨어 업그레이드 또는 교체 시 서버 프로필을 이동할 수 있으므로 강력히 권장합니다.

iSCSI 부트 옵션

iSCSI 부팅 옵션의 최소 요구 사항은 다음과 같습니다.

  • NetApp 스토리지 컨트롤러에서 활성화된 iSCSI 라이센스/기능

  • NetApp 스토리지 컨트롤러 HA 쌍의 각 노드에 있는 2포트 10Gbps 이더넷 어댑터

  • iSCSI 부팅이 가능한 Cisco UCS 서버의 어댑터

Cisco UCS X-Series Direct 및 직접 연결 AFF/ ASA/ FAS 옵션

NetApp 스토리지 컨트롤러는 상위 SAN 스위치 없이 Cisco UCS 패브릭 인터커넥트에 직접 연결할 수 있습니다. FlexPod Express는 UCS X-Series Direct에서 FC 및 iSCSI 부팅을 모두 지원합니다.

라이센스 및 하드웨어 요구 사항은 다음과 같습니다.

  • NetApp 스토리지 컨트롤러에 프로토콜 라이센스가 필요합니다.

  • 서버에 Cisco UCS 어댑터(이니시에이터)가 필요합니다. 지원되는 Cisco UCS 어댑터 목록은 NetApp을 참조하십시오 "IMT".

  • NetApp 스토리지 컨트롤러의 타겟 어댑터가 필요합니다.

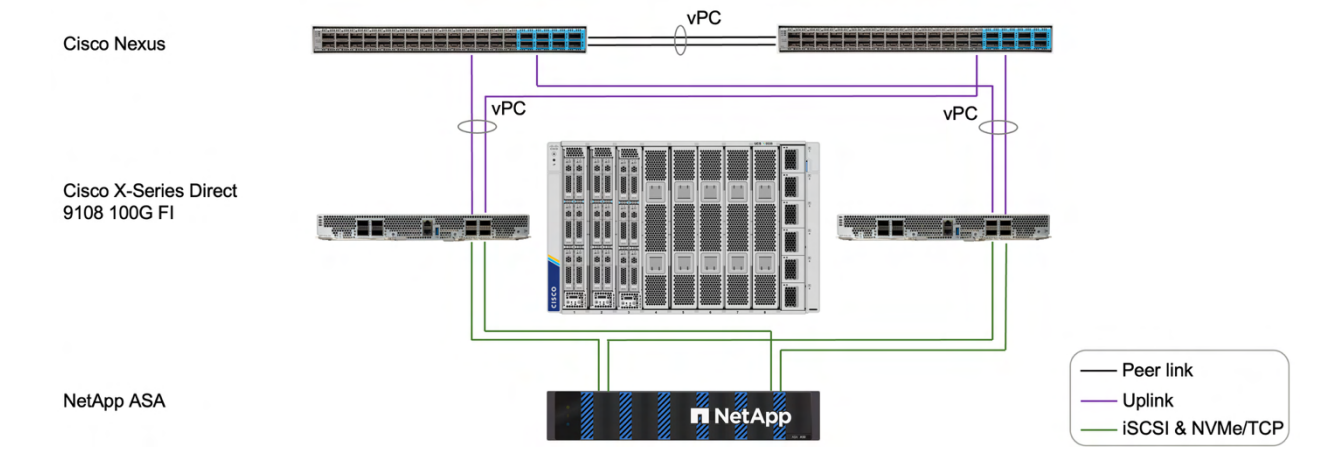

다음 그림은 IP 기반 SAN을 위한 UCS X-Series Direct 및 직접 연결 ASA 토폴로지를 보여줍니다.

IP 기반 SAN을 위한 UCS X-Series Direct 및 직접 연결 ASA 토폴로지

  • 참고: *

  • Cisco UCS는 이더넷 스위칭 모드에서 구성됩니다.

  • 타겟의 iSCSI 포트와 패브릭 상호 연결은 iSCSI 데이터용 이더넷 스토리지 포트로 구성됩니다.

다음 그림은 IP 기반 및 FC 기반 SAN을 위한 UCS X-Series Direct 및 직접 연결 ASA 토폴로지를 보여줍니다.

IP 기반 및 FC 기반 SAN을 위한 UCS X-Series Direct 및 직접 연결 ASA 토폴로지

  • 참고: *

  • Cisco UCS는 FC 스위칭 모드에서 구성됩니다.

  • 타겟에서 패브릭 인터커넥트까지의 FC 포트는 FC 스토리지 포트로 구성됩니다.

이 구성에 대한 자세한 내용은 "FlexPod Cisco UCS X-Series Direct 및 NetApp ASA를 사용한 SAN 솔루션"을 참조하십시오.

참고 위 예시에서는 NetApp ASA 스토리지 컨트롤러를 사용하지만, NetApp AFF 및 FAS 스토리지 컨트롤러에서도 동일한 구성이 지원됩니다.
