랙 및 케이블 Lustre 하드웨어

PDF

Lustre 서버와 NetApp EF80 어레이를 랙에 설치한 다음, 각 구성 요소에 대해 백엔드 NVMe-oF 및 프런트엔드 LNet 패브릭을 케이블로 연결합니다.

시작하기 전에

HCA 개수, PCIe 슬롯 요구 사항, 경로 요구 사항 및 MTU 지침은 "하드웨어 구성 요소"에서 검토하십시오.

단계

  1. 모든 Lustre 서버와 E-Series 스토리지 어레이를 구성 요소 토폴로지에 따라 랙에 장착하고 케이블을 연결하십시오.

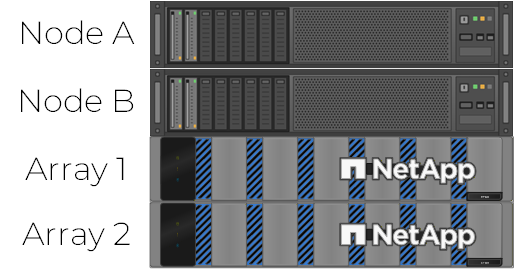

    두 개의 OSS/MDS 서버와 두 개의 EF80 어레이가 포함된 Lustre 빌딩 블록 스택 레이블

  2. 각 EF80 어레이에 대해 컨트롤러 A의 포트 4a를 컨트롤러 B의 포트 4a에, 그리고 컨트롤러 A의 포트 4b를 컨트롤러 B의 포트 4b에 케이블로 연결하십시오. 이러한 전용 연결은 컨트롤러 간 미러링을 제공하며 호스트 트래픽에는 사용되지 않습니다. 자세한 내용은 "EF50 및 EF80 컨트롤러 간 미러링 연결 케이블 연결"을 참조하십시오.

  3. EF80 6-HCA 토폴로지에 따라 서버와 어레이 간의 백엔드 NVMe-oF 네트워크를 케이블로 연결합니다.

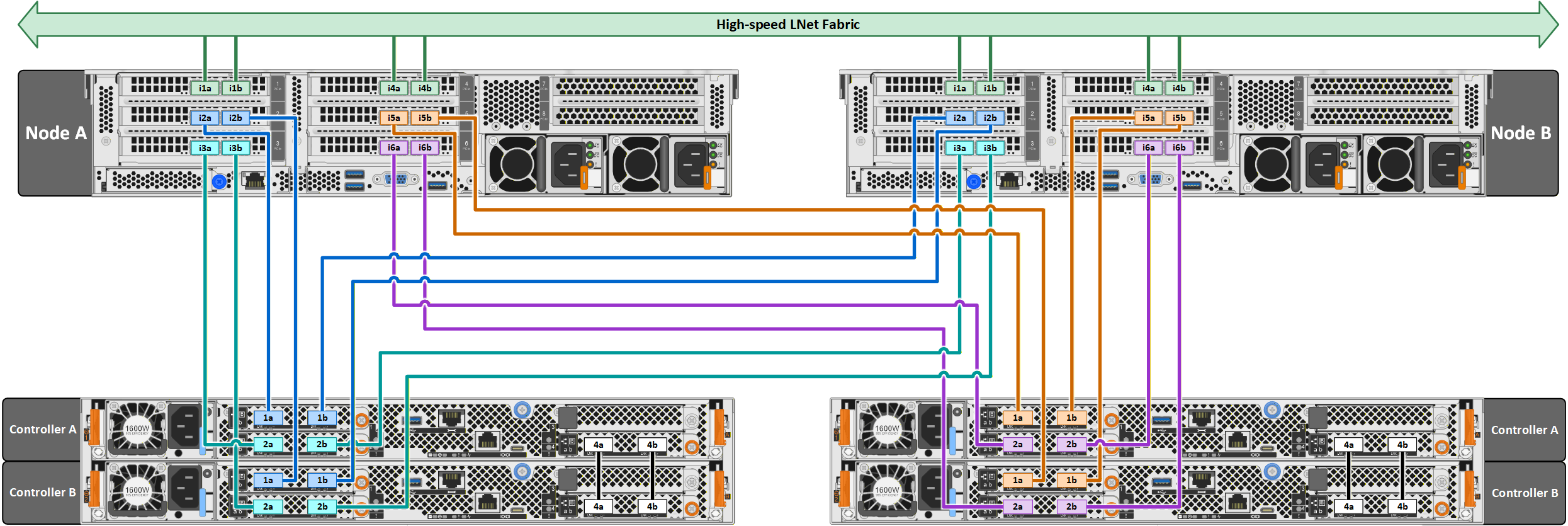

    EF80 6-HCA 백엔드 케이블링(RoCE 또는 InfiniBand)

    두 개의 OSS/MDS 서버 노드와 두 개의 EF80 어레이 간의 EF80 6-HCA 백엔드 NVMe-oF 케이블 연결

  4. 각 Lustre 서버와 Lustre 클라이언트의 프런트엔드 LNet 인터페이스 4개(i1 및 i4 HCA)를 전용 InfiniBand 또는 RoCE 스위치 패브릭에 연결합니다.

  5. RoCE를 사용할 때는 우선순위 흐름 제어(PFC)를 통해 무손실 동작이 가능하도록 네트워크 패브릭을 구성하십시오. Ansible 플레이북은 빌딩 블록의 모든 인터페이스에 무손실 RoCE를 구성합니다.

완료한 후

"서버, 어레이 및 Ansible 제어 노드를 준비합니다.".
