테스트 구성
변경 제안
PDF
다음 그림은 테스트 구성을 보여줍니다. NetApp AFF C190 스토리지 시스템과 두 대의 Lenovo ThinkSystem SE350 서버(각각 NVIDIA T4 가속기 1개 장착)를 사용했습니다. 이러한 구성 요소는 10GbE 네트워크 스위치를 통해 연결됩니다. 네트워크 저장소에는 검증/테스트 데이터 세트와 사전 학습된 모델이 보관됩니다. 서버는 컴퓨팅 기능을 제공하고, 저장소는 NFS 프로토콜을 통해 접근합니다.
이 섹션에서는 테스트된 구성, 네트워크 인프라, SE350 서버 및 스토리지 프로비저닝 세부 정보를 설명합니다. 다음 표에는 솔루션 아키텍처의 기본 구성 요소가 나열되어 있습니다.
| 솔루션 구성 요소 | 세부 |
|---|---|
레노버 ThinkSystem 서버 |
|
|
|
엔트리 레벨 NetApp AFF 스토리지 시스템(HA 쌍) |
|
다음 표는 스토리지 구성을 보여줍니다: 2RU, 24개 드라이브 슬롯이 있는 AFF C190 .
| 제어 장치 | 골재 | FlexGroup 볼륨 | 집계 크기 | 볼륨 크기 | 운영 체제 마운트 지점 |
|---|---|---|---|---|---|
Controller1 |
Aggr1 |
/넷애플노보_AI_fg |
8.42TiB |
15TB |
/넷앱_레노버_fg |
Controller2 |
Aggr2 |
8.42TiB |
/netappLenovo_AI_fg 폴더에는 모델 검증에 사용되는 데이터 세트가 포함되어 있습니다.

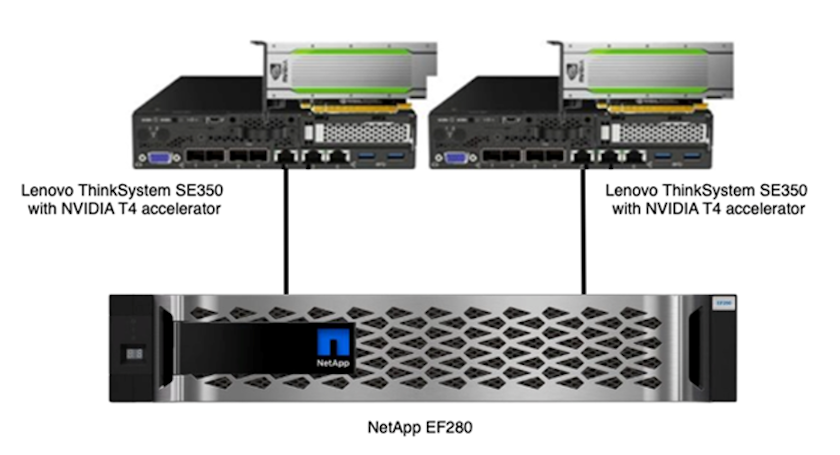

아래 그림은 테스트 구성을 보여줍니다. NetApp EF280 스토리지 시스템과 두 대의 Lenovo ThinkSystem SE350 서버(각각 NVIDIA T4 가속기 1개 장착)를 사용했습니다. 이러한 구성 요소는 10GbE 네트워크 스위치를 통해 연결됩니다. 네트워크 저장소에는 검증/테스트 데이터 세트와 사전 학습된 모델이 보관됩니다. 서버는 컴퓨팅 기능을 제공하고, 저장소는 NFS 프로토콜을 통해 접근합니다.
다음 표는 EF280의 스토리지 구성을 나열합니다.
| 제어 장치 | 볼륨 그룹 | 용량 | 볼륨 크기 | DDP 크기 | 연결 방법 |
|---|---|---|---|---|---|
Controller1 |
DDP1 |
제1권 |
8.42TiB |
16TB |
SE350-1에서 iSCSI LUN 0으로 |
Controller2 |
제2권 |
8.42TiB |
SE350-2에서 iSCSI LUN 1로 |
