스토리지 클러스터와 관련 SVM이 피어링되어야 합니다.

ONTAP 중재자는 두 스토리지 클러스터에서 모두 사용 가능하고 구성되어야 합니다.

ONTAP 설명서에서는 "ONTAP의 SnapMirror 활성 동기화 개요" SnapMirror 활성 동기화를 사용하는 정합성 보장 그룹의 개념을 다음과 같이 설명합니다.

일관성 그룹은 비즈니스 연속성을 위해 보호해야 하는 애플리케이션 워크로드에 대한 일관성 보장을 제공하는 FlexVol 볼륨 모음입니다.

정합성 보장 그룹의 목적은 여러 볼륨의 스냅샷 이미지를 동시에 생성하여 특정 시점에 볼륨 컬렉션의 장애 발생 시 정합성이 보장되는 복제본을 보장하는 것입니다. 정합성 보장 그룹을 사용하면 데이터 세트의 모든 볼륨이 정지된 후 정확히 동일한 시점에 스냅됩니다. 데이터 세트를 지원하는 전체 볼륨에서 데이터 정합성이 보장되는 복원 지점을 제공합니다. 따라서 정합성 보장 그룹은 종속 쓰기 순서 일관성을 유지합니다. 비즈니스 연속성을 위해 애플리케이션을 보호하려는 경우 소스와 대상 일관성 그룹 간에 데이터 보호 관계가 설정되도록 이 애플리케이션에 해당하는 볼륨 그룹을 일관성 그룹에 추가해야 합니다. 소스 및 대상 정합성 보장에는 동일한 수의 볼륨 및 유형이 포함되어야 합니다.

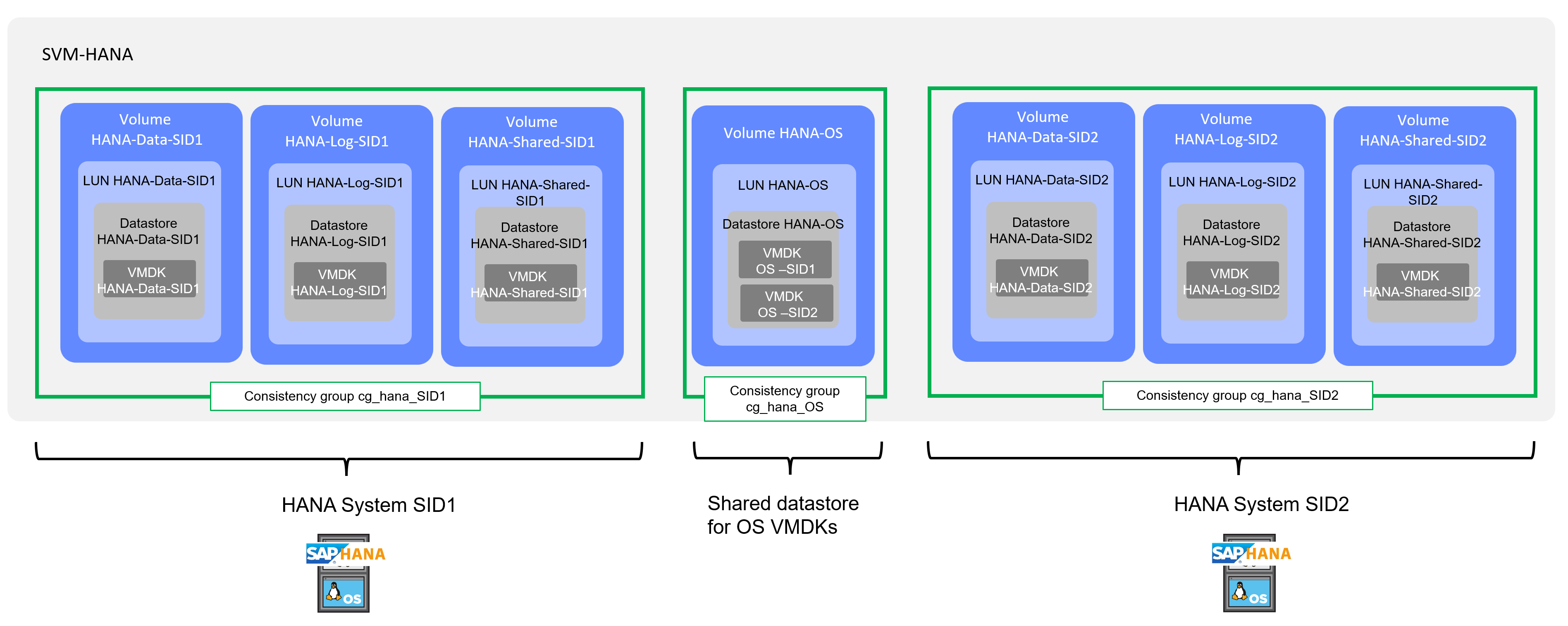

HANA 시스템 복제의 경우 정합성 보장 그룹에 개별 HANA 시스템에서 사용하는 모든 볼륨(데이터, 로그 및 공유)이 포함되어야 합니다. 일관성 그룹에 속해야 하는 볼륨은 동일한 SVM에 저장해야 합니다. 운영 체제 이미지는 자체 정합성 보장 그룹이 있는 별도의 볼륨에 저장할 수 있습니다. 아래 그림에서는 두 개의 HANA 시스템을 사용하는 구성 예를 보여 줍니다.

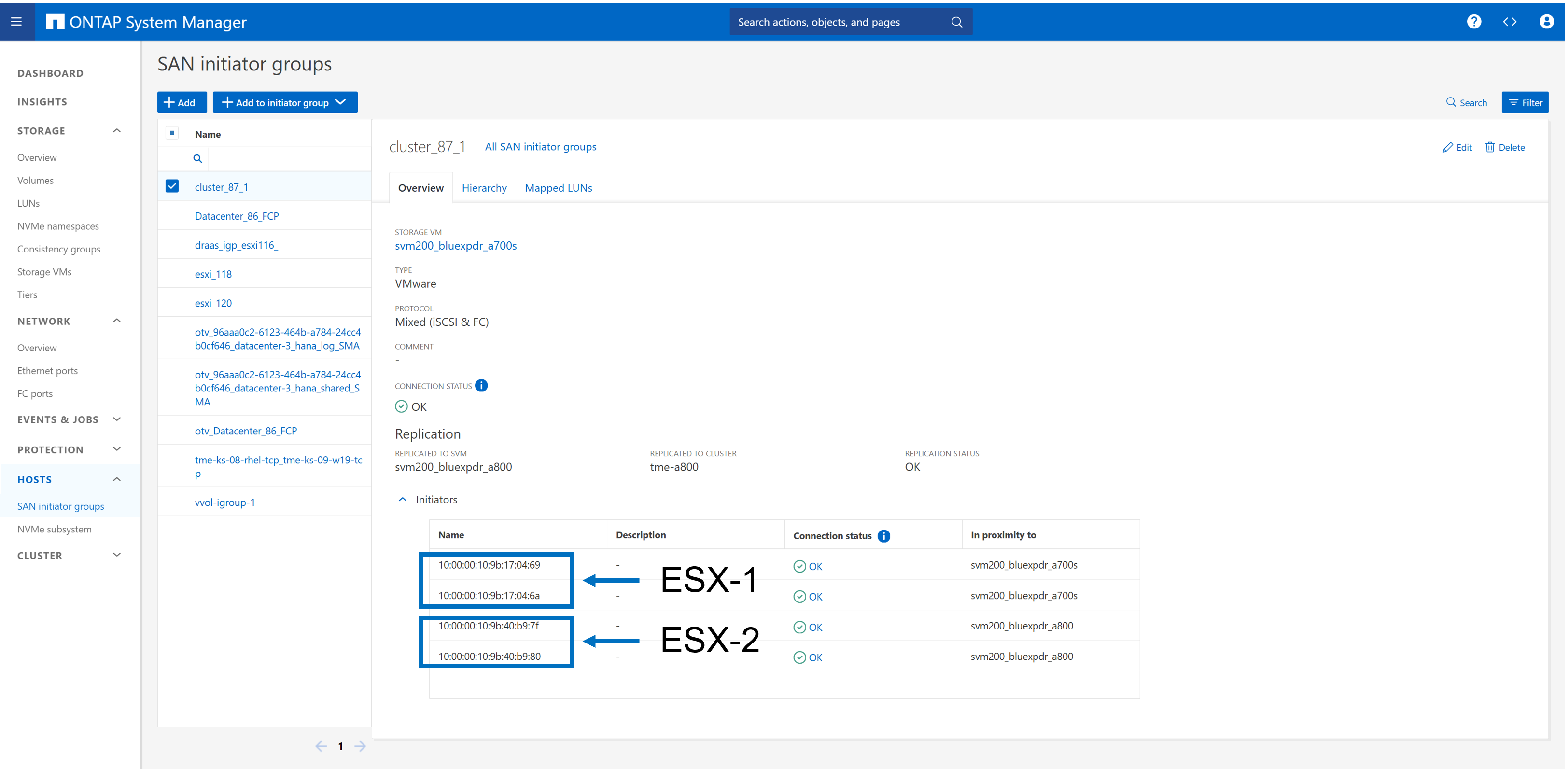

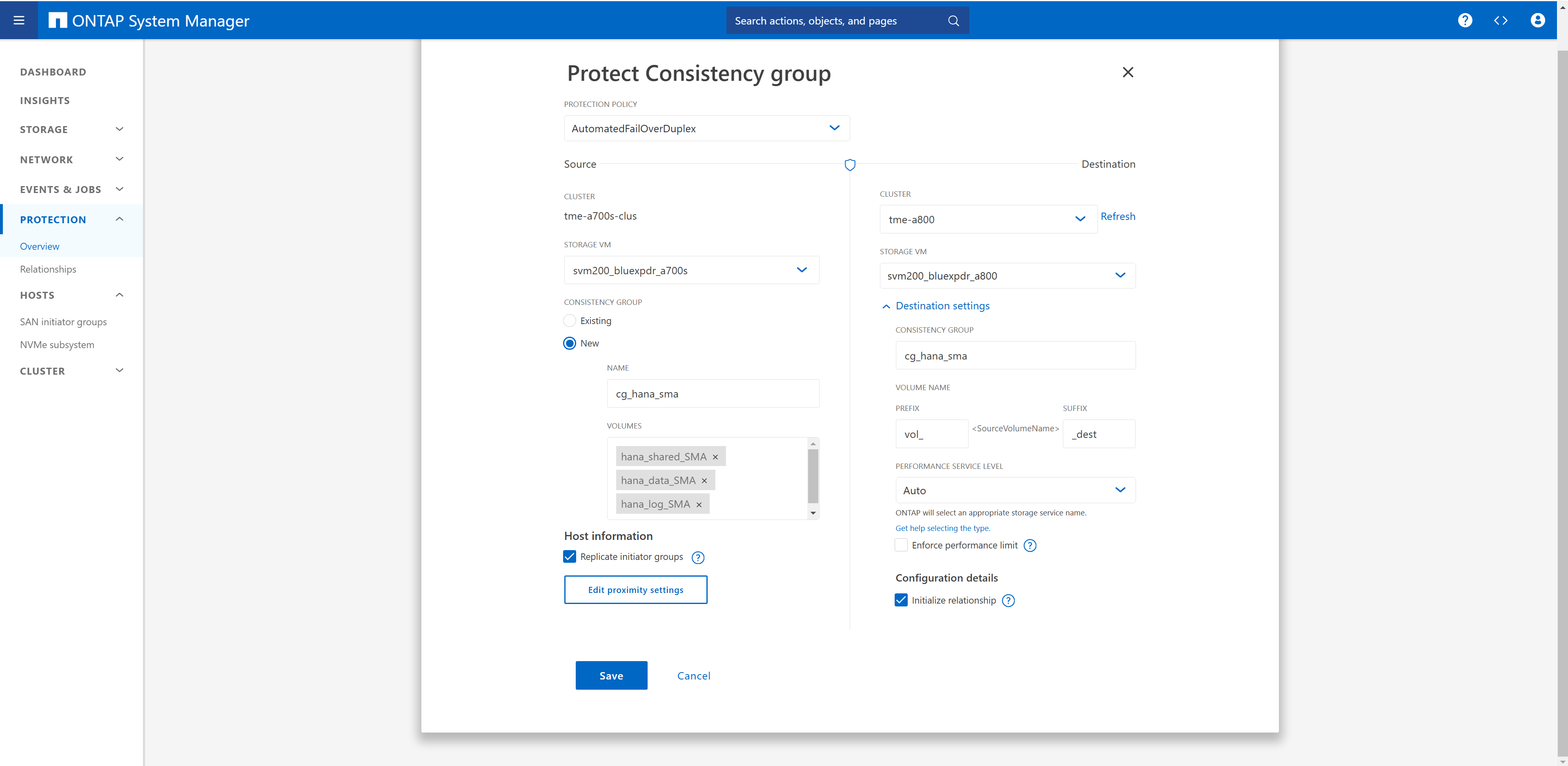

본 실습 과정에서는 SnapMirror Active Sync 복제에 사용되는 두 스토리지 SVM을 포함한 이니시에이터 그룹을 생성했습니다. 나중에 설명하는 SnapMirror 활성 동기화 구성에서는 이니시에이터 그룹이 복제에 포함되도록 정의합니다.

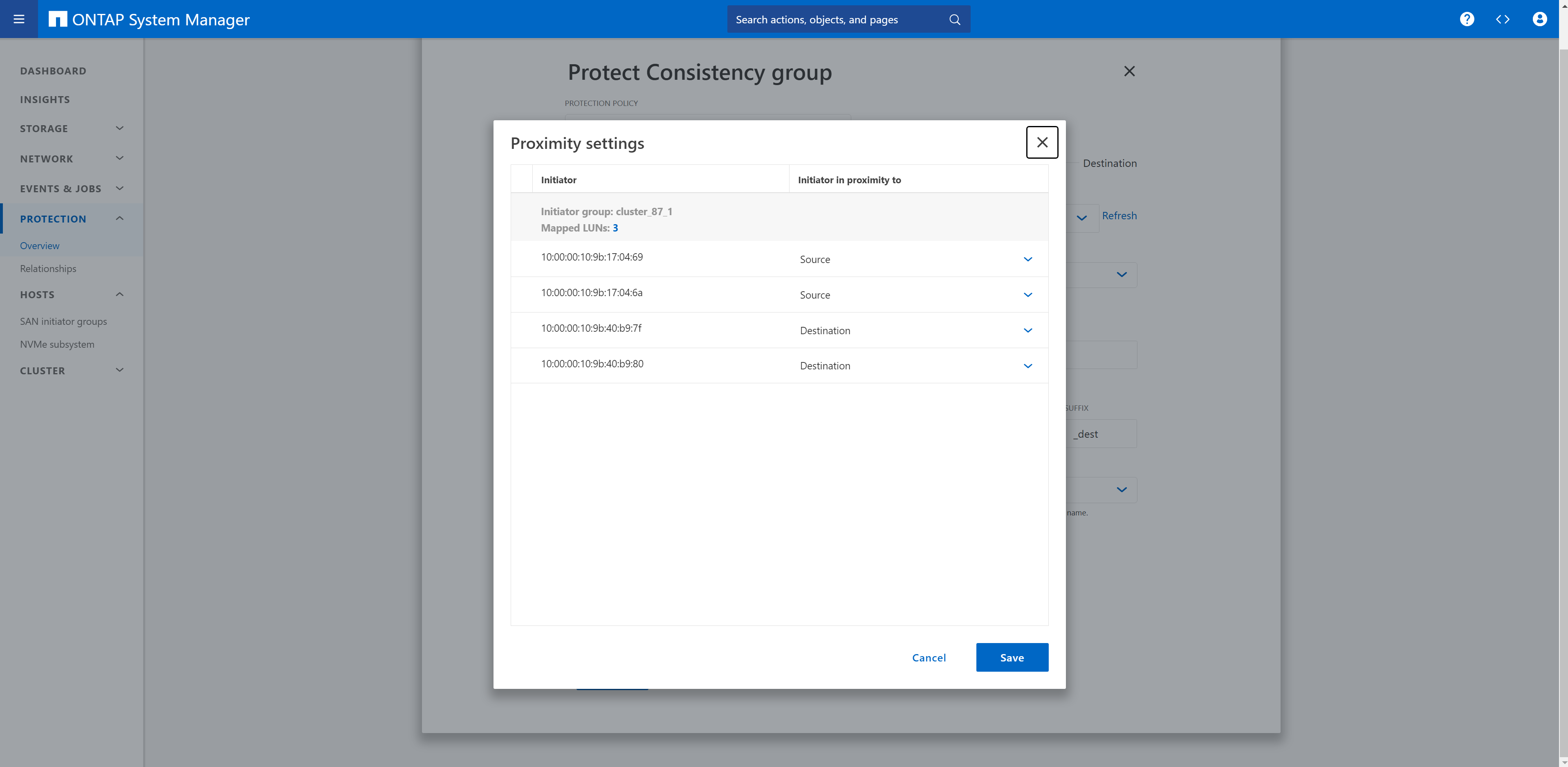

근접 설정을 사용하여 어느 ESX 호스트가 어느 스토리지 클러스터에 근접하는지 정의했습니다. 이 경우 A700은 ESX-1에 가까우며 A800은 ESX-2에 가깝습니다.

HANA 시스템, SnapCenter 및 vSphere 플러그인의 OS 이미지가 저장되는 데이터 저장소는 HANA 데이터베이스 데이터 저장소에 대해 설명된 것과 동일한 방식으로 복제됩니다.

SnapMirror 액티브 동기화 동작은 대칭이며 한 가지 중요한 예외 - 기본 사이트 구성입니다.

SnapMirror 활성 동기화는 한 사이트를 "소스"로 간주하고 다른 사이트는 "대상"으로 간주합니다. 이는 단방향 복제 관계를 의미하지만 입출력 동작에는 적용되지 않습니다. 복제는 양방향이고 대칭이며 입출력 응답 시간은 미러의 양쪽에서 동일합니다.

복제 링크가 손실되면 소스 복제본의 LUN 경로는 계속 데이터를 제공하고 대상 복제본의 LUN 경로는 복제가 다시 설정되고 SnapMirror가 동기식 상태로 다시 전환될 때까지 사용할 수 없게 됩니다. 그러면 경로가 데이터 제공을 재개합니다.

하나의 클러스터를 소스로 지정하면 복제 링크가 손실된 경우 읽기-쓰기 스토리지 시스템으로 존속하는 클러스터를 제어할 수 있습니다.

운영 사이트는 SnapCenter에서 감지되며 백업, 복원 및 클론 복제 작업을 실행하는 데 사용됩니다.
