Broadcom 지원 BES-53248 IP 스위치에 대한 플랫폼 포트 할당
변경 제안
PDF
MetroCluster IP 구성에서 포트 사용은 스위치 모델 및 플랫폼 유형에 따라 다릅니다.
스위치는 속도가 다른 원격 ISL 포트(예: 10Gbps ISL 포트에 연결된 25Gbps 포트)와 함께 사용할 수 없습니다.
-
MetroCluster FC에서 IP로의 전환을 위해 스위치를 구성하는 경우 선택하는 타겟 플랫폼에 따라 다음 포트가 사용됩니다.
대상 플랫폼 포트 FAS500f, AFF C250, ASA C250, AFF A250, ASA A250, FAS8300, AFF C400, ASA C400, AFF A400, ASA A400, 또는 FAS8700 플랫폼을 지원합니다
포트 1-6, 10Gbps
FAS8200 또는 AFF A300 플랫폼
포트 3-4 및 9-12, 10Gbps
-
Broadcom BES-53248 스위치로 구성된 AFF A320 시스템은 일부 기능을 지원하지 않을 수 있습니다.
로컬 클러스터 연결이 스위치에 연결되어야 하는 구성 또는 기능은 지원되지 않습니다. 예를 들어 다음 구성 및 절차는 지원되지 않습니다.
-
8노드 MetroCluster 구성
-
MetroCluster FC에서 MetroCluster IP 구성으로 전환
-
4노드 MetroCluster IP 구성 업데이트(ONTAP 9.8 이상)
-
구성에 맞는 올바른 케이블 연결 표를 선택합니다
다음 표를 사용하여 따라야 할 케이블 연결 테이블을 결정합니다.
| 시스템이 다음과 같은 경우… | 케이블 연결 표 사용… |
|---|---|
AFF A150, ASA A150 FAS2750 AFF A220 |
|
FAS500f AFF C250, ASA C250 AFF A250, ASA A250 |
|
FAS8200, AFF A300 |
|
AFF A320 |
|
FAS8300 AFF C400, ASA C400 AFF A400, ASA A400 FAS8700 |
AFF A150, ASA A150, FAS2750 또는 AFF A220 시스템을 Broadcom BES-53248 스위치에 케이블로 연결하기 위한 플랫폼 포트 할당을 검토합니다.
-
참고 1: 이 포트를 사용하려면 추가 라이센스가 필요합니다.
-
두 MetroCluster 구성이 동일한 플랫폼을 사용하는 경우 NetApp는 하나의 구성에 대해 그룹 "MetroCluster 3"을 선택하고 다른 구성에 대해 그룹 "MetroCluster 4"를 선택하는 것이 좋습니다. 플랫폼이 다른 경우 첫 번째 구성은 "MetroCluster 3" 또는 "MetroCluster 4"를, 두 번째 구성은 "MetroCluster 1" 또는 "MetroCluster 2"를 선택해야 합니다.
FAS500f, AFF C250, ASA C250, AFF A250 또는 ASA A250 시스템을 Broadcom BES-53248 스위치에 케이블로 연결하기 위한 플랫폼 포트 할당을 검토합니다.
-
참고 1: 이 포트를 사용하려면 추가 라이센스가 필요합니다.
-
두 MetroCluster 구성이 동일한 플랫폼을 사용하는 경우 NetApp는 하나의 구성에 대해 그룹 "MetroCluster 3"을 선택하고 다른 구성에 대해 그룹 "MetroCluster 4"를 선택하는 것이 좋습니다. 플랫폼이 다른 경우 첫 번째 구성은 "MetroCluster 3" 또는 "MetroCluster 4"를, 두 번째 구성은 "MetroCluster 1" 또는 "MetroCluster 2"를 선택해야 합니다.

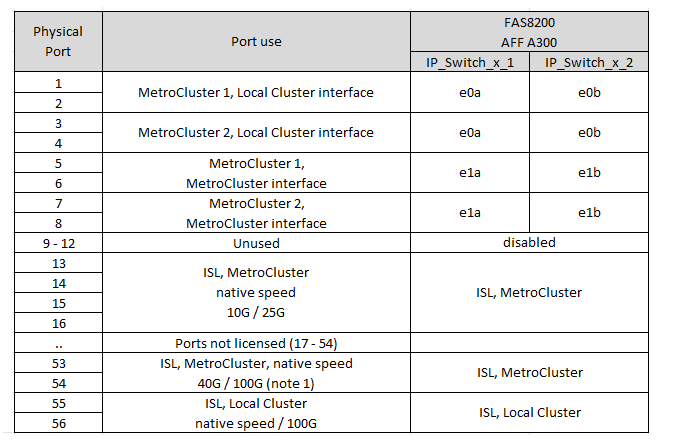

FAS8200 또는 AFF A300 시스템을 Broadcom BES-53248 스위치에 케이블로 연결하기 위한 플랫폼 포트 할당을 검토합니다.
-
참고 1: 이 포트를 사용하려면 추가 라이센스가 필요합니다.
AFF A320 시스템을 Broadcom BES-53248 스위치에 케이블로 연결하기 위한 플랫폼 포트 할당을 검토합니다.
-
참고 1: 이 포트를 사용하려면 추가 라이센스가 필요합니다.
-
참고 2: AFF A320 시스템을 사용하는 단일 4-노드 MetroCluster만 스위치에 연결할 수 있습니다.
스위치 클러스터가 필요한 기능은 이 구성에서 지원되지 않습니다. MetroCluster FC에서 IP로의 전환 및 기술 업데이트 절차가 포함됩니다.
FAS8300, AFF C400, ASA C400, AFF A400, ASA A400, 케이블 연결을 위한 플랫폼 포트 할당 검토 또는 FAS8700 시스템에서 Broadcom BES-53248 스위치로 마이그레이션합니다.
-
참고 1: 이 포트를 사용하려면 추가 라이센스가 필요합니다.
-
참고 2: AFF A320 시스템을 사용하는 단일 4-노드 MetroCluster만 스위치에 연결할 수 있습니다.
스위치 클러스터가 필요한 기능은 이 구성에서 지원되지 않습니다. MetroCluster FC에서 IP로의 전환 및 기술 업데이트 절차가 포함됩니다.
