새 MetroCluster IP 컨트롤러를 설정합니다
변경 제안
PDF
새 MetroCluster IP 컨트롤러를 랙에 장착하고 케이블로 연결합니다.
-
필요에 따라 새 컨트롤러 모듈 및 스토리지 쉘프를 포지셔닝합니다.
랙 공간은 컨트롤러 모듈의 플랫폼 모델, 스위치 유형 및 구성의 스토리지 쉘프 수에 따라 다릅니다.
-
적절하게 접지합니다.
-
업그레이드를 통해 컨트롤러 모듈을 교체해야 하는 경우(예: AFF A800에서 AFF A90 시스템으로 업그레이드 또는 AFF C800에서 AFF C80 시스템으로 업그레이드), 컨트롤러 모듈을 교체할 때 섀시에서 컨트롤러 모듈을 분리해야 합니다. 다른 모든 업그레이드의 경우 로 4단계건너뜁니다.

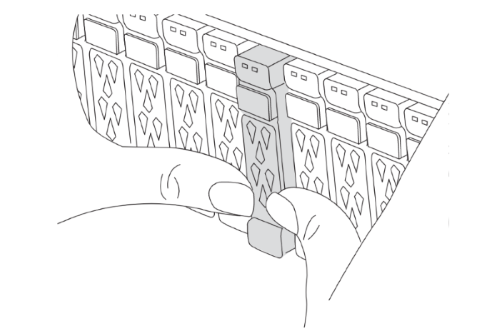

섀시 앞면에서 엄지 손가락으로 각 드라이브를 단단히 눌러 정지가 느껴질 때까지 밀어넣습니다. 이렇게 하면 드라이브가 섀시 중앙판에 단단히 장착되어 있음을 확인할 수 있습니다.
-
따르는 설치 단계는 업그레이드를 위해 컨트롤러 모듈을 교체해야 하는지 또는 IOM 모듈이 이전 컨트롤러를 외부 쉘프로 변환해야 하는지에 따라 다릅니다.
업그레이드하려는 경우… 다음 단계를 수행합니다. -
AFF A20 시스템에 대한 AFF A150
-
AFF A20 시스템에 대한 AFF A220
컨트롤러를 외부 쉘프로 변환할 수 있습니다
-
AFF A90 시스템에 대한 AFF A800
-
AFF C80 시스템에 대한 AFF C800
컨트롤러 모듈 교체
기타 컨트롤러 업그레이드 조합
기타 모든 업그레이드
컨트롤러를 외부 쉘프로 변환할 수 있습니다원래 MetroCluster IP 컨트롤러가 AFF A150 또는 AFF A220 모델인 경우, AFF A150 또는 AFF A220 HA 쌍을 DS224C 드라이브 쉘프로 변환한 후 새 노드에 연결할 수 있습니다.
예를 들어, AFF A150 또는 AFF A220 시스템에서 AFF A20 시스템으로 업그레이드할 경우 AFF A150 또는 AFF A220 컨트롤러 모듈을 IOM12 모듈과 교체하여 AFF A150 또는 AFF A220 HA 쌍을 DS224C 쉘프로 변환할 수 있습니다.
단계-
변환하려는 노드에서 IOM12 쉘프 모듈로 컨트롤러 모듈을 교체합니다.
-
드라이브 쉘프 ID를 설정합니다.
섀시를 포함한 각 드라이브 쉘프에 고유 ID가 필요합니다.
-
필요에 따라 다른 드라이브 쉘프 ID를 재설정하십시오.
-
쉘프 전원을 끕니다.
-
변환된 드라이브 쉘프를 새 시스템의 SAS 포트에 연결하고, 아웃오브밴드 ACP 케이블을 사용하는 경우 새 노드의 ACP 포트에 연결합니다.
-
변환된 드라이브 쉘프 및 새 노드에 연결된 다른 드라이브 쉘프의 전원을 켭니다.
-
새 노드의 전원을 켠 다음 Ctrl+C를 눌러 각 노드의 부팅 프로세스를 중단함으로써 부팅 환경 프롬프트에 액세스합니다.

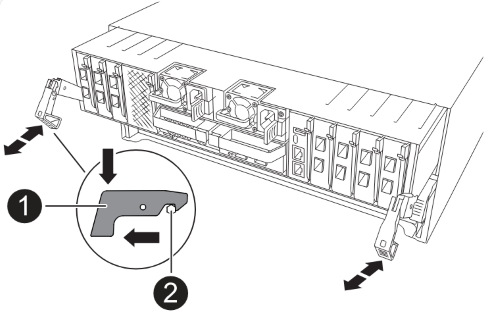

컨트롤러 모듈 교체새 컨트롤러를 별도로 설치하는 것은 예를 들어, AFF A800 시스템에서 AFF A90 시스템으로 전환하는 것과 같이 동일한 섀시에 있는 디스크 및 컨트롤러가 있는 통합 시스템을 업그레이드하는 경우에는 적용되지 않습니다. 아래 이미지와 같이 이전 컨트롤러의 전원을 끈 후에는 새 컨트롤러 모듈과 I/O 카드를 교체해야 합니다.
다음 예제 이미지는 설명을 위한 것이며 컨트롤러 모듈과 I/O 카드는 시스템마다 다를 수 있습니다.
기타 모든 업그레이드랙 또는 캐비닛에 컨트롤러 모듈을 설치합니다.
-
-
에 설명된 대로 컨트롤러의 전원, 직렬 콘솔 및 관리 연결을 케이블로 "MetroCluster IP 스위치에 케이블을 연결합니다"연결합니다.
지금은 이전 컨트롤러에서 분리했던 다른 케이블을 연결하지 마십시오.
-
새 노드의 전원을 켜고 유지보수 모드로 부팅합니다.
