Cisco Nexus 9336C-FX2 케이블링 워크시트를 완성하세요
기여자
변경 제안
PDF
다음 케이블 이미지를 사용하여 컨트롤러와 스위치 간의 케이블 연결을 완료하세요.
스위치 연결형 케이블 NS224 스토리지
NS224 스토리지를 스위치 연결로 케이블로 연결하려면 다음 스위치 연결 다이어그램을 따르세요.
를 참조하십시오 "Hardware Universe" 스위치 포트에 대한 자세한 내용은 다음을 참조하세요.
NS224 케이블 스토리지를 직접 연결하여 사용 가능
공유 스위치 스토리지 포트를 사용하는 대신 NS224 스토리지를 직접 연결하여 케이블로 연결하려면 다음 직접 연결 다이어그램을 따르세요.
를 참조하십시오 "Hardware Universe" 스위치 포트에 대한 자세한 내용은 다음을 참조하세요.
Cisco Nexus 9336C-FX2 케이블링 워크시트
지원되는 플랫폼을 문서화하려면 완성된 샘플 케이블링 워크시트를 가이드로 사용하여 빈 케이블링 워크시트를 완성해야 합니다.
각 스위치 쌍의 샘플 포트 정의는 다음과 같습니다.
어디:
-
100G ISL을 스위치 A 포트 35로
-
100G ISL을 스위치 A 포트 36으로
-
100G ISL을 스위치 B 포트 35로
-
100G ISL을 스위치 B 포트 36으로

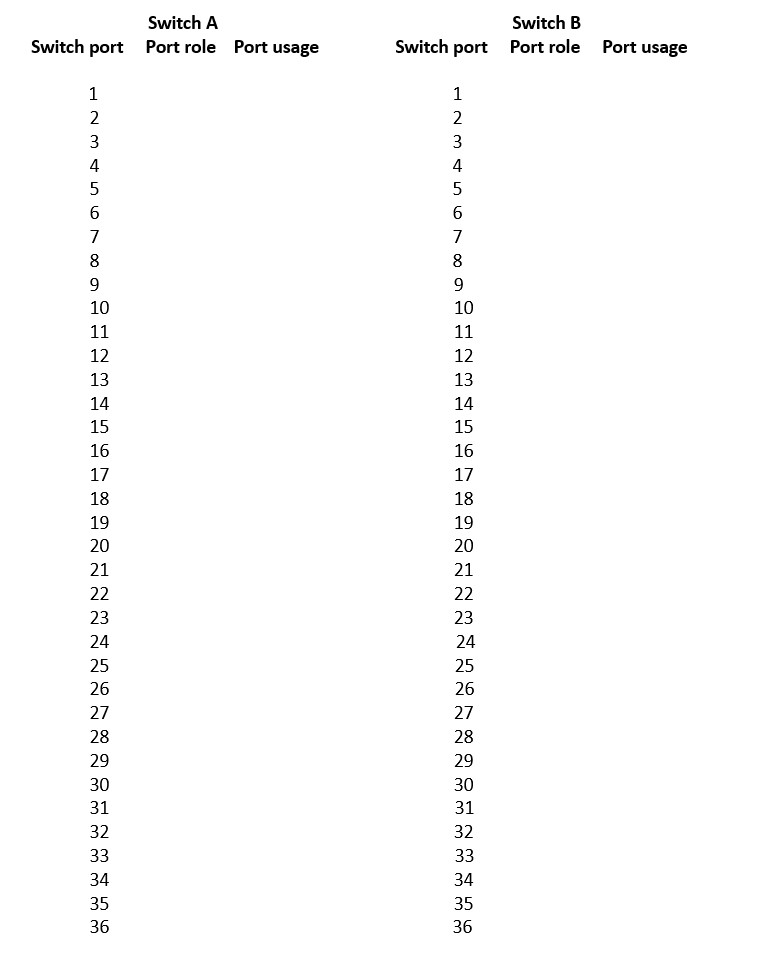

빈 케이블링 워크시트
빈 케이블링 워크시트를 사용하여 클러스터에서 노드로 지원되는 플랫폼을 문서화할 수 있습니다. Hardware Universe 의 지원되는 클러스터 연결 표는 플랫폼에서 사용되는 클러스터 포트를 정의합니다.
어디:
-
100G ISL을 스위치 A 포트 35로
-
100G ISL을 스위치 A 포트 36으로
-
100G ISL을 스위치 B 포트 35로
-
100G ISL을 스위치 B 포트 36으로
다음은 무엇입니까?
케이블링 워크시트를 완료한 후에는 다음을 수행할 수 있습니다. "스위치를 설치하다".
