IOM12/IOM12B 모듈이 포함된 내부 저장 선반 플랫폼의 컨트롤러-스택 케이블링 워크시트 및 케이블 연결 예

기여자
PDF

완성된 컨트롤러-스택 케이블링 워크시트 및 케이블 연결 예를 사용하여 내부 스토리지가 있는 플랫폼을 케이블로 연결할 수 있습니다.

참고 이 정보는 FAS25XX 플랫폼에는 적용되지 않습니다.

  • 필요한 경우 을 참조할 수 있습니다 "SAS 케이블 연결 규칙 및 개념" 지원되는 구성, 쉘프-쉘프 연결 및 컨트롤러-쉘프 연결에 대한 자세한 내용은 를 참조하십시오.

  • 케이블 연결 예는 컨트롤러 0b/0b1 포트 연결과 컨트롤러 0a 포트 연결을 구별하기 위해 컨트롤러-스택 케이블을 실선 또는 점선으로 표시합니다.

    drw fas2600 컨트롤러-스택 케이블 유형 키 IEOPS 947

  • 케이블 연결 예는 IOM A(도메인 A) 및 IOM B(도메인 B)를 통해 연결을 구별하기 위해 컨트롤러-스택 연결 및 쉘프-쉘프 연결을 두 가지 색상으로 보여 줍니다.

    drw fas2600 케이블 색상 키

외부 쉘프가 없는 다중 경로 HA 구성의 FAS2800 플랫폼

다음 예에서는 다중 경로 HA 연결을 위한 케이블이 필요하지 않은 것을 보여 줍니다.

drw fas2800 귀걸이형 Mpha IEOPS 954

외부 쉘프가 없는 삼중 경로 HA 구성의 FAS2800 플랫폼

다음 케이블 연결 예는 3개 경로 연결을 위해 두 컨트롤러 간의 필수 케이블 연결을 보여줍니다.

drw fas2800 귀걸이형 tpha IEOPS 955

단일 다중 쉘프 스택을 사용하는 삼중 경로 HA 구성의 FAS2800 플랫폼

다음 워크시트 및 케이블 연결 예에서는 포트 쌍 0a/0b1을 사용합니다.

drw fas2800 워크시트 IEOPS 948
drw fas2800

다중 경로 HA 구성에서 내부 스토리지를 갖춘 플랫폼 및 다중 쉘프 스택 1개

다음 워크시트 및 케이블 연결 예에서는 포트 쌍 0a/0b를 사용합니다.

참고 이 섹션은 FAS2800 또는 FAS25XX 시스템에는 적용되지 않습니다.
drw fas2600 mpha 워크시트 IEOPS 1255

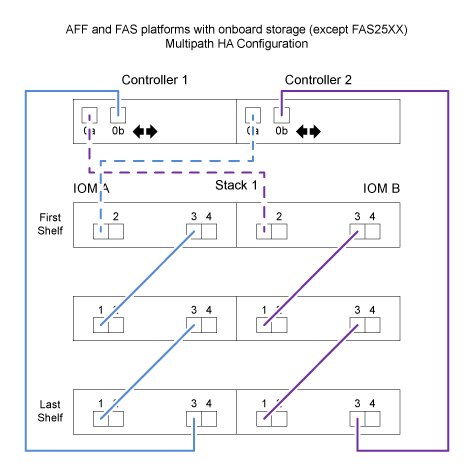

drw fas2600 mpha IEOPS 1256

FAS2600 시리즈 다중 쉘프 스택 1개 포함 다중 경로 구성

다음 워크시트 및 케이블 연결 예에서는 포트 쌍 0a/0b를 사용합니다.

이 예제에서 컨트롤러는 섀시의 슬롯 A에 설치됩니다. 컨트롤러가 섀시의 슬롯 A에 있는 경우 내부 스토리지 포트(0b)가 도메인 A(IOM A)에 있으므로 포트 0b는 스택의 도메인 A(IOM A)에 연결해야 합니다.

drw fas2600 MP 슬롯 A 워크시트
drw fas2600 MP 슬롯 A

이 예제에서 컨트롤러는 섀시의 슬롯 B에 설치됩니다. 컨트롤러가 섀시의 슬롯 B에 있는 경우 내부 스토리지 포트(0b)가 도메인 B(IOM B)에 있으므로 포트 0b는 스택의 도메인 B(IOM B)에 연결해야 합니다.

drw fas2600 MP 슬롯 b 워크시트
drw fas2600 MP 슬롯 b
