ONTAP 에서의 pNFS 사용 사례
변경 제안
PDF
pNFS는 다양한 ONTAP 기능과 함께 사용하여 성능을 개선하고 NFS 워크로드에 대한 유연성을 높일 수 있습니다.
nconnect를 사용한 pNFS
NFS는 최근의 일부 클라이언트와 서버에 새로운 마운트 옵션을 도입했는데, 이를 통해 단일 IP 주소를 마운트하는 동안 여러 TCP 연결을 제공할 수 있는 방법이 제공됩니다. 이를 통해 작업을 더 효율적으로 병렬화하고, NFS 서버와 클라이언트의 제한을 해결하고, 특정 작업 부하에 대한 전반적인 성능을 향상시킬 수 있는 메커니즘이 제공됩니다. 클라이언트가 nconnect를 지원하는 경우 ONTAP 9.8 이상에서 nconnect가 지원됩니다.

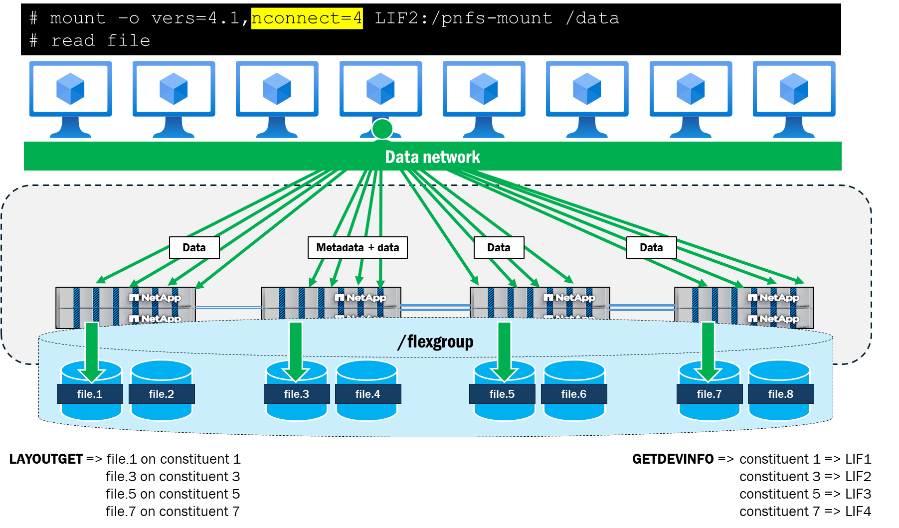

pNFS와 함께 nconnect를 사용하는 경우, NFS 서버에서 광고한 각 pNFS 장치에 대해 nconnect 옵션을 사용하여 연결이 병렬화됩니다. 예를 들어, nconnect가 4로 설정되어 있고 pNFS에 적합한 인터페이스가 4개 있는 경우, 생성되는 연결의 총 수는 마운트 지점당 최대 16개(nconnect 4개 x IP 주소 4개)가 됩니다.
NFSv4.1 세션 트렁킹을 사용한 pNFS
NFSv4.1 세션 트렁킹 ("RFC 5661, 섹션 2.10.5")은 클라이언트와 서버 간에 여러 개의 TCP 연결을 사용하여 데이터 전송 속도를 높이는 것입니다. ONTAP 9.14.1에는 NFSv4.1 세션 트렁킹에 대한 지원이 추가되었으며 세션 트렁킹을 지원하는 클라이언트와 함께 사용해야 합니다.

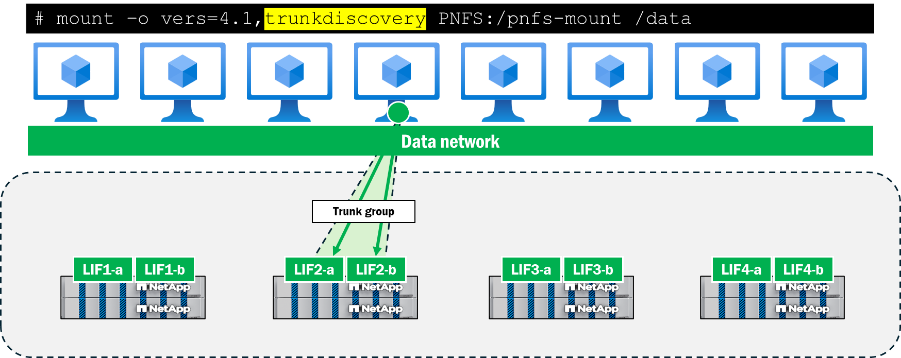

ONTAP 에서는 세션 트렁킹을 클러스터의 여러 노드에 걸쳐 사용하여 연결 전반에 걸쳐 추가 처리량과 중복성을 제공할 수 있습니다.
세션 트렁킹은 여러 가지 방법으로 설정할 수 있습니다.
-
마운트 옵션을 통해 자동으로 검색: 대부분의 최신 NFS 클라이언트에서 세션 트렁킹은 마운트 옵션을 통해 설정할 수 있습니다(OS 공급업체의 설명서 확인). 이 옵션은 NFS 서버에 신호를 보내 세션 트렁크에 대한 정보를 클라이언트로 다시 전송합니다. 이 정보는 NFS 패킷을 통해 나타납니다.
fs_location4부르다.사용되는 마운트 옵션은 클라이언트의 OS 버전에 따라 달라집니다. 예를 들어, Ubuntu Linux 플레이버는 일반적으로 다음을 사용합니다.
max_connect=n세션 트렁크를 사용해야 한다는 신호를 보냅니다. RHEL Linux 배포판에서는trunkdiscoverymount 옵션이 사용됩니다.우분투 예제mount -o vers=4.1,max_connect=8 10.10.10.10:/pNFS /mnt/pNFS
RHEL 예제mount -o vers=4.1,trunkdiscovery 10.10.10.10:/pNFS /mnt/pNFS
사용하려고 시도하는 경우 max_connectRHEL 배포판에서는 nconnect로 처리되며 세션 트렁킹이 예상대로 작동하지 않습니다. -

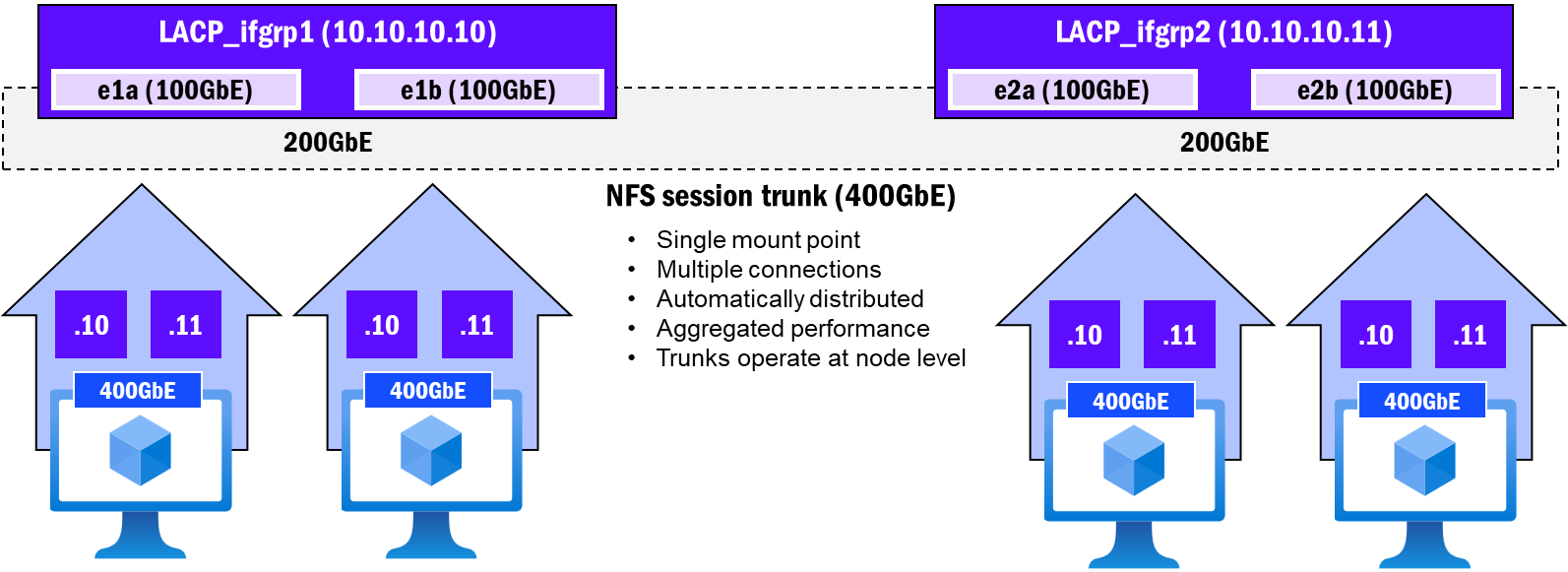

수동으로 설정: 각 개별 IP 주소를 동일한 내보내기 경로와 마운트 지점에 마운트하여 세션 트렁킹을 수동으로 설정할 수 있습니다. 예를 들어, 동일한 노드에 두 개의 IP 주소(10.10.10.10 및 10.10.10.11)가 있는 경우 내보내기 경로
/pNFS, mount 명령을 두 번 실행합니다.mount -o vers=4.1 10.10.10.10:/pNFS /mnt/pNFS mount -o vers=4.1 10.10.10.11:/pNFS /mnt/pNFS
트렁크에 참여하려는 모든 인터페이스에서 이 과정을 반복합니다.
|
|
각 노드는 자체 세션 트렁크를 갖습니다. 줄기는 노드를 가로지르지 않습니다. |
|
|
pNFS를 사용할 때는 세션 트렁킹 또는 nconnect만 사용하세요. 둘 다 사용하면 바람직하지 않은 동작이 발생할 수 있습니다. 예를 들어, 메타데이터 서버 연결만 nconnect의 이점을 얻고 데이터 서버는 단일 연결을 사용합니다. |

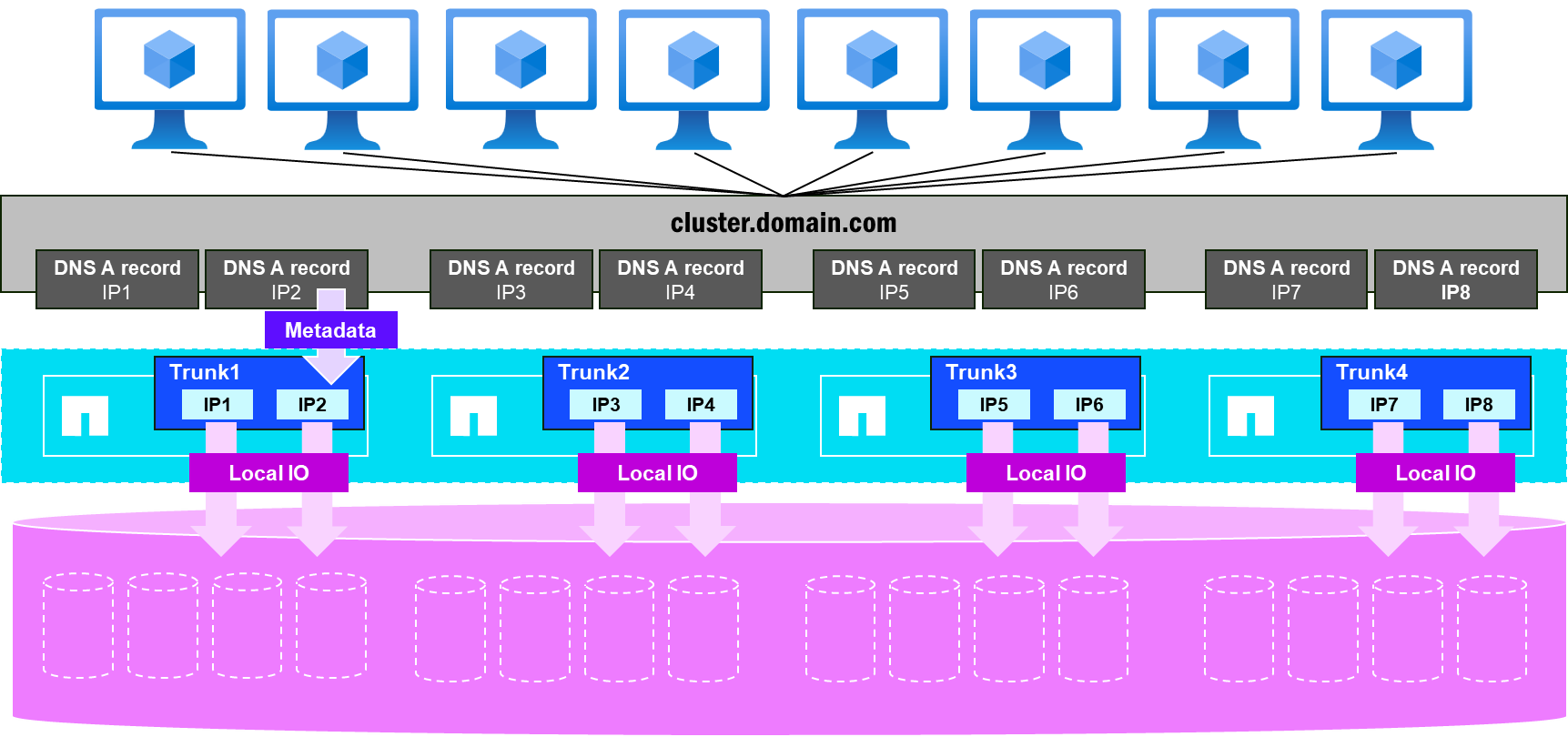

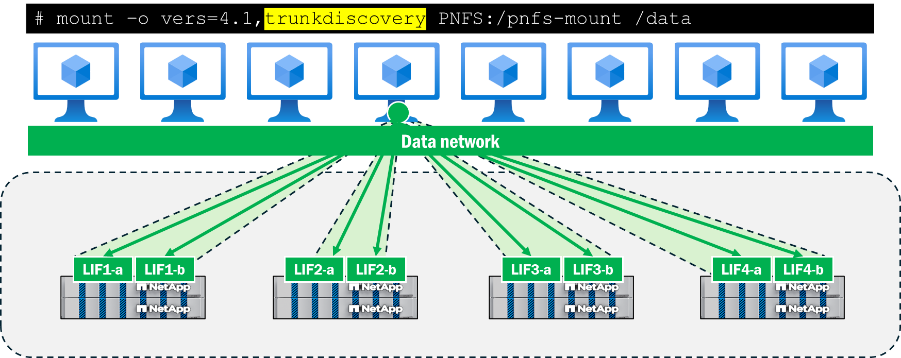

pNFS는 클러스터에 참여하는 각 노드에 대한 로컬 경로를 제공할 수 있으며, 세션 트렁킹과 함께 사용하면 pNFS는 노드당 세션 트렁크를 활용하여 전체 클러스터의 처리량을 극대화할 수 있습니다.

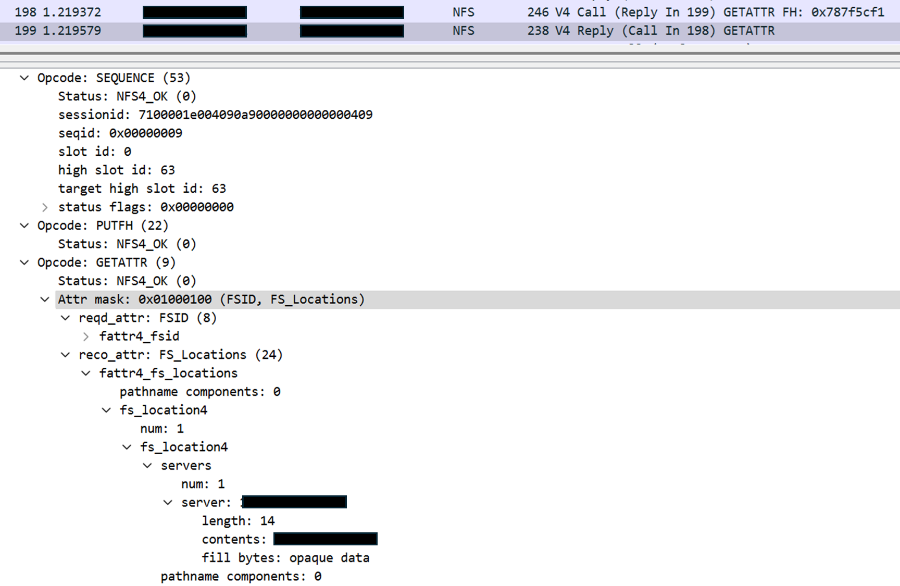

언제 trunkdiscovery 이 사용되는 경우, 마운트 인터페이스가 위치한 NFS 서버 노드의 나열된 세션 트렁크 인터페이스에 대해 추가된 GETATTR 호출(FS_Locations)이 활용됩니다. 해당 주소가 반환되면 반환된 주소로 후속 마운트가 수행됩니다. 이는 마운트 중 패킷 캡처에서 확인할 수 있습니다.
pNFS 대 NFSv4.1 참조
NFSv4.1 참조는 마운트 요청 시 클라이언트를 볼륨 위치로 안내하는 초기 마운트 경로 리디렉션 모드를 제공합니다. NFSv4.1 참조는 단일 SVM 내에서 작동합니다. 이 기능은 NFS 마운트를 데이터 볼륨과 동일한 노드에 있는 네트워크 인터페이스로 로컬화하려고 시도합니다. 클라이언트에 마운트된 동안 해당 인터페이스나 볼륨이 다른 노드로 이동하면 새로운 마운트가 설정될 때까지 데이터 경로는 더 이상 지역화되지 않습니다.
pNFS는 마운트 경로를 지역화하려고 시도하지 않습니다. 대신 마운트 경로를 사용하여 메타데이터 서버를 구축한 다음 필요에 따라 데이터 경로를 동적으로 로컬화합니다.
NFSv4.1 참조는 pNFS와 함께 사용할 수 있지만 해당 기능은 필요하지 않습니다. pNFS로 추천을 활성화해도 눈에 띄는 결과는 나타나지 않습니다.
pNFS와 고급 용량 균형 조정의 상호 작용
"고급 용량 밸런싱" ONTAP 에서는 FlexGroup 볼륨의 구성 볼륨에 파일 데이터의 일부를 기록합니다(단일 FlexVol 볼륨에서는 지원되지 않음). 파일이 커짐에 따라 ONTAP 같은 노드나 다른 노드에 있을 수 있는 다른 구성 볼륨의 새로운 멀티파트 inode에 데이터를 쓰기 시작하기로 결정합니다. 이러한 다중 inode 파일에 대한 쓰기, 읽기 및 메타데이터 작업은 클라이언트에 투명하고 중단 없이 수행됩니다. 고급 용량 밸런싱은 FlexGroup 구성 볼륨 간의 공간 관리를 개선하여 보다 일관된 성능을 제공합니다.
pNFS는 NFS 서버에 저장된 파일 레이아웃 정보에 따라 데이터 IO를 로컬 네트워크 경로로 리디렉션할 수 있습니다. 여러 구성 볼륨에 걸쳐 여러 부분으로 구성된 단일 대용량 파일이 생성되고 잠재적으로 클러스터의 여러 노드에 걸쳐 있을 때 ONTAP 의 pNFS는 각 파일 부분에 로컬 트래픽을 제공할 수 있습니다. ONTAP 모든 파일 부분에 대한 파일 레이아웃 정보도 유지 관리하기 때문입니다. 파일을 읽을 때, 데이터 경로 지역성은 필요에 따라 변경됩니다.
