StorageGRID SG120 서비스 어플라이언스와 SG1200 서비스 어플라이언스는 게이트웨이 노드 및 관리자 노드로 작동하여 StorageGRID 시스템에서 고가용성 로드 밸런싱 서비스를 제공할 수 있습니다. 두 어플라이언스 모두 게이트웨이 노드와 관리자 노드(운영 또는 비운영)로 동시에 작동할 수 있습니다.
어플라이언스 기능
SG120 및 SG1200 어플라이언스는 다음과 같은 기능을 제공합니다.
-
StorageGRID 시스템의 게이트웨이 노드 또는 관리자 노드 기능
-
노드 배포 및 구성을 간소화하는 StorageGRID 어플라이언스 설치 프로그램
-
를 구축하면 기존 관리 노드나 로컬 드라이브로 다운로드한 소프트웨어에서 StorageGRID 소프트웨어에 액세스할 수 있습니다. 배포 프로세스를 더욱 단순화하기 위해 제조 과정에서 최신 버전의 소프트웨어가 어플라이언스에 사전 로드됩니다.
-
일부 어플라이언스 하드웨어를 모니터링하고 진단하기 위한 베이스보드 관리 컨트롤러(BMC).
-
그리드 네트워크, 관리자 네트워크 및 클라이언트 네트워크를 포함한 세 가지 StorageGRID 네트워크에 모두 연결할 수 있는 기능:
-
SG120은 그리드 네트워크 및 클라이언트 네트워크에 최대 4개의 10GbE 또는 25GbE 연결을 지원합니다.
-
SG1200은 그리드 네트워크 및 클라이언트 네트워크에 최대 4개의 10-, 25-, 40-, 100-GbE 연결을 지원합니다(또는 옵션 200GbE NIC 사용 시 최대 4개의 200GbE 연결 지원).
-
SG120 및 SG1200 다이어그램
이 그림은 베젤을 제거한 SG120과 SG1200의 전면을 보여줍니다. 전면에서 보면 두 어플라이언스는 베젤의 제품 이름을 제외하고 동일합니다.
주황색 테두리로 표시된 두 개의 솔리드 스테이트 드라이브(SSD)는 StorageGRID 운영 체제를 저장하는 데 사용되며, 이중화를 위해 RAID 1로 미러링됩니다. SG120 또는 SG1200 서비스 어플라이언스가 관리 노드로 구성된 경우, 이러한 드라이브는 감사 로그, 메트릭 및 데이터베이스 테이블을 저장하는 데 사용될 수 있습니다. 나머지 드라이브 슬롯은 비어 있습니다.

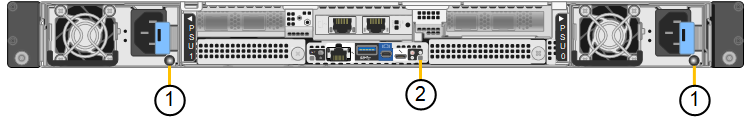

이 그림은 SG120 및 SG1200 후면의 전원 공급 장치 위치와 식별 LED를 보여줍니다. 추가적인 상태 및 작동 LED는 어플라이언스 포트에 있습니다. 이러한 LED는 어플라이언스 모델에 따라 다를 수 있습니다.
| 속성 표시기 | LED | 상태 |
|---|---|---|
1 |
전원 공급 장치 LED |
|
2 |
LED를 식별합니다 |
|
SG120 커넥터

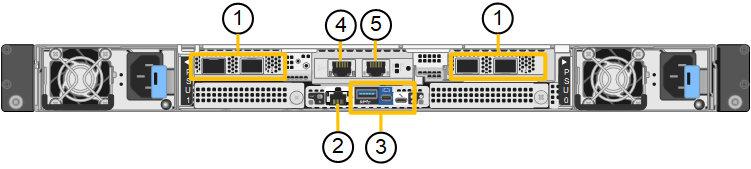

이 그림은 포트, 팬 및 전원 공급 장치를 포함한 SG120의 후면을 보여줍니다.
| 속성 표시기 | 포트 | 유형 | 사용 |
|---|---|---|---|
1 |
네트워크 포트 1-4 |
케이블 또는 SFP 트랜시버 유형(SFP28 및 SFP+ 모듈 지원), 스위치 속도 및 구성된 링크 속도를 기반으로 한 10/25-GbE |
그리드 네트워크 및 StorageGRID용 클라이언트 네트워크에 연결합니다. |
2 |
BMC 관리 포트 |
1GbE(RJ-45) |
어플라이언스 베이스보드 관리 컨트롤러에 연결합니다. |
3 |
진단 및 지원 포트 |
|
기술 지원용으로 예약되어 있습니다. |
4 |
관리 네트워크 포트 1 |
1/10GbE(RJ-45) |
StorageGRID용 관리 네트워크에 어플라이언스를 연결합니다. |
5 |
관리 네트워크 포트 2 |
1/10GbE(RJ-45) |
옵션:
|
SG1200 커넥터

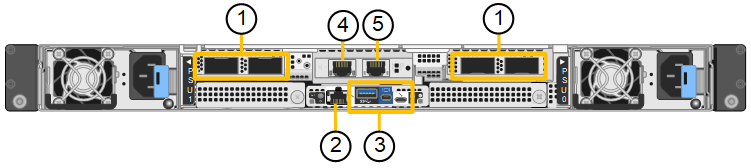

이 그림은 SG1200 뒷면의 커넥터를 보여줍니다.
| 속성 표시기 | 포트 | 유형 | 사용 |
|---|---|---|---|
1 |
네트워크 포트 1-4 |
케이블 또는 트랜시버 유형, 스위치 속도 및 구성된 링크 속도에 따라 10/25/40/100/200-GbE입니다. QSFP56(포트당 최대 200GbE), QSFP28(포트당 최대 100GbE) 및 QSFP+(40GbE)를 기본적으로 지원합니다(200GbE 속도를 사용하려면 200GbE NIC 옵션이 필요합니다). 옵션으로 SFP+(10GbE) 또는 SFP28(25GbE) 트랜시버를 QSA(별매)와 함께 사용할 수 있습니다. |
그리드 네트워크 및 StorageGRID용 클라이언트 네트워크에 연결합니다. |
2 |
BMC 관리 포트 |
1GbE(RJ-45) |
어플라이언스 베이스보드 관리 컨트롤러에 연결합니다. |
3 |
진단 및 지원 포트 |
|
기술 지원용으로 예약되어 있습니다. |
4 |
관리 네트워크 포트 1 |
1/10GbE(RJ-45) |
StorageGRID용 관리 네트워크에 어플라이언스를 연결합니다. |
5 |
관리 네트워크 포트 2 |
1/10GbE(RJ-45) |
옵션:
|
SG120 및 SG1200 애플리케이션
다음과 같은 방식으로 StorageGRID 서비스 어플라이언스를 구성하여 게이트웨이 서비스와 일부 그리드 관리 서비스의 이중화를 제공할 수 있습니다.
-
새 그리드 또는 기존 그리드를 게이트웨이 노드로 추가합니다
-
새 그리드에 기본 또는 비 기본 관리 노드로 추가하거나 기존 그리드에 비 기본 관리 노드로 추가합니다
-
게이트웨이 노드 및 관리 노드(기본 또는 비기본)로 동시에 작동합니다
이 어플라이언스를 사용하면 고가용성(HA) 그룹과 S3 또는 Swift 데이터 경로 연결을 위한 지능형 로드 밸런싱을 손쉽게 사용할 수 있습니다.
다음 예에서는 제품의 기능을 극대화하는 방법을 설명합니다.
-
SG120 또는 SG1200 어플라이언스 두 대를 게이트웨이 노드로 구성하여 게이트웨이 서비스를 제공하십시오.
동일 사이트에서 SG110 또는 SG120과 SG1100 또는 SG1200처럼 성능 수준이 다른 서비스 어플라이언스를 혼합하여 사용하면 고가용성 그룹에서 여러 노드를 사용하거나 여러 서비스 어플라이언스에 걸쳐 클라이언트 로드 밸런싱을 수행할 때 예측할 수 없고 일관성이 없는 결과가 발생할 수 있습니다 -
일부 그리드 관리 서비스의 이중화를 위해 SG120 또는 SG1200 어플라이언스 두 대를 사용하십시오. 이를 위해 각 어플라이언스를 관리 노드로 구성하십시오.
-
두 대의 SG120 또는 두 대의 SG1200 어플라이언스를 사용하여 하나 이상의 가상 IP 주소를 통해 액세스되는 고가용성 로드 밸런싱 및 트래픽 셰이핑 서비스를 제공할 수 있습니다. 이를 위해 어플라이언스를 관리 노드 또는 게이트웨이 노드로 원하는 조합으로 구성하고 두 노드를 동일한 HA 그룹에 추가하십시오.
관리 노드 전용 포트와 게이트웨이 노드를 동일한 HA 그룹에 사용하는 경우 관리 노드 전용 포트는 페일오버되지 않습니다. "HA 그룹 구성"에 대한 지침을 참조하십시오.
StorageGRID 스토리지 어플라이언스와 함께 사용하면 SG120 및 SG1200 서비스 어플라이언스 모두 외부 하이퍼바이저 또는 컴퓨팅 하드웨어에 대한 종속성 없이 어플라이언스 전용 그리드를 배포할 수 있습니다.
