StorageGRID SG6200 시리즈 어플라이언스는 StorageGRID 시스템에서 스토리지 노드로 작동합니다. 모든 StorageGRID 어플라이언스와 마찬가지로, 단일 구축 환경에서 다른 어플라이언스 모델 및 소프트웨어 전용 노드와 자유롭게 혼합하여 사용할 수 있습니다.
StorageGRID SG6260 어플라이언스는 읽기 캐시 역할을 하는 NVMe SSD 두 개가 장착된 컴퓨팅 컨트롤러와, 스토리지 컨트롤러 두 개 및 60개의 NL-SAS 하드 드라이브가 포함된 스토리지 컨트롤러 셸프로 구성됩니다. 옵션 확장 셸프를 최대 두 개까지 추가하여 최대 180개의 NL-SAS 하드 드라이브까지 확장할 수 있습니다. StorageGRID SGF6212 어플라이언스는 12개의 NVMe SSD가 장착된 컴팩트한 1U 폼 팩터의 올플래시 어플라이언스입니다.
어플라이언스 기능
일반 기능
SGF6212 및 SG6260 어플라이언스는 다음과 같은 기능을 제공합니다.
-
StorageGRID 스토리지 노드의 스토리지 및 컴퓨팅 요소를 통합합니다.
-
스토리지 노드 구축 및 구성을 간소화하는 StorageGRID 어플라이언스 설치 프로그램이 포함되어 있습니다.
-
컴퓨팅 컨트롤러의 하드웨어를 모니터링하고 진단하는 BMC(베이스보드 관리 컨트롤러)를 포함합니다.
데이터 보호 기능
SGF6212는 다음과 같은 데이터 보호 기능을 제공합니다.
-
단일 SSD 장애 후 오브젝트 가용성에 영향을 주지 않고 기능을 수행할 수 있습니다.
-
여러 개의 SSD 장애 발생 후 기본 RAID 구성 설계에 따라 필요한 최소한의 개체 가용성만 제공하여 기능을 수행할 수 있습니다.
구성된 ILM 정책에 따라 로컬에서 사용할 수 없는 오브젝트에 대한 요청을 다른 노드에서 처리할 수 있으므로 가용성도 감소되지 않습니다. -
서비스 중에 SSD 장애가 발생하여 노드 루트 볼륨(StorageGRID 운영 체제)이 RAID 하우징에 완벽하게 손상되지 않아 완전히 복구할 수 있습니다.
-
여러 개의 SSD 장애로 인해 로컬 데이터가 손실되는 경우 다른 노드의 복사본이나 삭제 코딩 청크를 통해 오브젝트 데이터를 자동으로 복원할 수 있습니다.
-
운영 능력 "캐싱이 있는 게이트웨이 노드" .
SG6260은 다음과 같은 데이터 보호 기능을 제공합니다.
-
2개의 하드 드라이브(HDD)에 장애가 발생해도 개체 가용성에 영향을 주지 않고 작동 가능
-
장애 및 교체 이벤트(설치 중에 DDP 또는 DDP16용으로 구성된 경우)에 대비하여 HDD를 빠르게 대피 및 리빌드하여 표준 RAID6에 비해 데이터 내구성을 향상합니다.
-
2개의 HDD의 장애로부터 완전하게 복구 가능
-
HDD에서 여러 번 장애가 발생하면 로컬 데이터가 손실될 수 있으며, 다른 노드의 복사본 또는 삭제 코딩 청크로부터 오브젝트 데이터를 자동으로 복원할 수 있습니다.
SG6200 하드웨어 구성요소
SGF6212 어플라이언스
SGF6212 어플라이언스에는 다음 구성 요소가 포함되어 있습니다.
- 기능과 성능을 제공합니다
-
다음을 포함하는 1랙 유닛(1U) 서버:
-
256GB RAM
-
240GB 내장 부팅 드라이브(StorageGRID 소프트웨어 포함)
-
2 × 1/10 GBase-T 포트
-
그리드/클라이언트 네트워크 트래픽용 4 × 10/25/40/100GbE Ethernet 포트(또는 옵션 200GbE NIC 사용 시 4 × 200GbE)
-
데이터 스토리지를 위한 NVMe SSD 12개
-
하드웨어 관리를 단순화하는 베이스보드 관리 컨트롤러(BMC)
-
중복 전원 공급 장치 및 팬
-
SG6260 어플라이언스
SG6260 어플라이언스에는 다음 구성 요소가 포함되어 있습니다.
- 컴퓨팅 컨트롤러
-
SG6200-CN 컨트롤러는 다음을 포함하는 1랙 유닛(1U) 서버입니다.
-
256GB RAM
-
240GB 내장 부팅 드라이브(StorageGRID 소프트웨어 포함)
-
2 × 1/10 GBase-T 포트
-
그리드/클라이언트 네트워크 트래픽용 4 × 10/25/40/100GbE Ethernet 포트(또는 옵션 200GbE NIC 사용 시 4 × 200GbE)
-
1 x 100 GbE 스토리지 인터커넥트 포트
-
읽기 캐시를 위한 2개의 NVMe SSD
-
하드웨어 관리를 단순화하는 베이스보드 관리 컨트롤러(BMC)
-
중복 전원 공급 장치 및 팬
-
- 스토리지 컨트롤러 쉘프
-
E-Series E4000 컨트롤러 쉘프(스토리지 어레이)는 다음을 포함하는 4U 셸프입니다.
-
스토리지 컨트롤러 대체 작동을 지원하기 위한 E4000 시리즈 컨트롤러 2개(이중 구성
-
60개의 3.5인치 NL-SAS 드라이브를 장착할 수 있는 5드로어 드라이브 쉘프
-
중복 전원 공급 장치 및 팬
-
- 선택 사항: 스토리지 확장 쉘프
-
각 SG6260 어플라이언스에는 최대 180개의 드라이브를 지원하는 확장 셸프를 하나 또는 두 개 장착할 수 있습니다. 확장 셸프는 초기 구축 시 설치하거나 나중에 추가할 수 있습니다.
E-Series DE460C 엔클로저는 다음을 포함하는 4U 셸프입니다.
-
입출력 모듈(IOM) 2개
-
각각 12개의 NL-SAS 드라이브가 장착된 5개의 드로어, 총 60개의 드라이브
-
중복 전원 공급 장치 및 팬
-
SGF6212 및 SG6260 다이어그램
SGF6212 전면 보기
이 그림은 베젤이 없는 SGF6212의 전면을 보여줍니다. 이 어플라이언스는 12개의 SSD 드라이브가 포함된 1U 컴퓨팅 및 스토리지 플랫폼을 갖추고 있습니다.

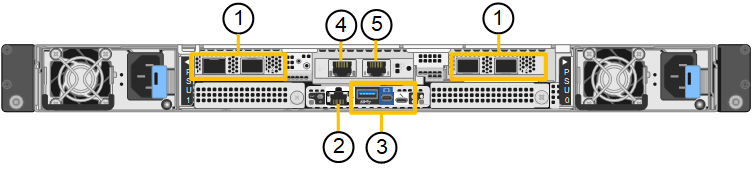

SGF6212 후면도
이 그림은 포트, 팬 및 전원 공급 장치를 포함한 SGF6212의 후면을 보여줍니다.
| 속성 표시기 | 포트 | 유형 | 사용 |
|---|---|---|---|
1 |
네트워크 포트 1-4 |
케이블 또는 트랜시버 유형, 스위치 속도 및 구성된 링크 속도에 따라 10/25/40/100/200-GbE입니다. QSFP56(포트당 최대 200GbE), QSFP28(포트당 최대 100GbE) 및 QSFP+(40GbE)를 기본적으로 지원합니다(200GbE 속도를 사용하려면 200GbE NIC 옵션이 필요합니다). 옵션으로 SFP+(10GbE) 또는 SFP28(25GbE) 트랜시버를 QSA(별매)와 함께 사용할 수 있습니다. |
그리드 네트워크 및 StorageGRID용 클라이언트 네트워크에 연결합니다. |
2 |
BMC 관리 포트 |
1GbE(RJ-45) |
어플라이언스 베이스보드 관리 컨트롤러에 연결합니다. |
3 |
진단 및 지원 포트 |
|
기술 지원용으로 예약되어 있습니다. |
4 |
관리 네트워크 포트 1 |
1/10GbE(RJ-45) |
StorageGRID용 관리 네트워크에 어플라이언스를 연결합니다. |
5 |
관리 네트워크 포트 2 |
1/10GbE(RJ-45) |
옵션:
|

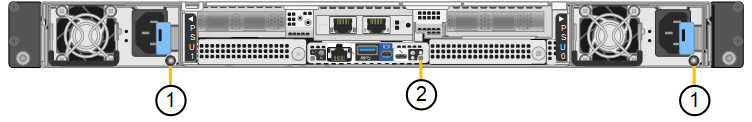

이 그림은 SGF6212 후면의 전원 공급 장치 위치와 식별 LED를 보여줍니다. 추가적인 상태 및 작동 LED는 어플라이언스 포트에 있습니다. 이러한 LED는 어플라이언스 모델에 따라 다를 수 있습니다.
| 속성 표시기 | LED | 상태 |
|---|---|---|
1 |
전원 공급 장치 LED |
|
2 |
LED를 식별합니다 |
|

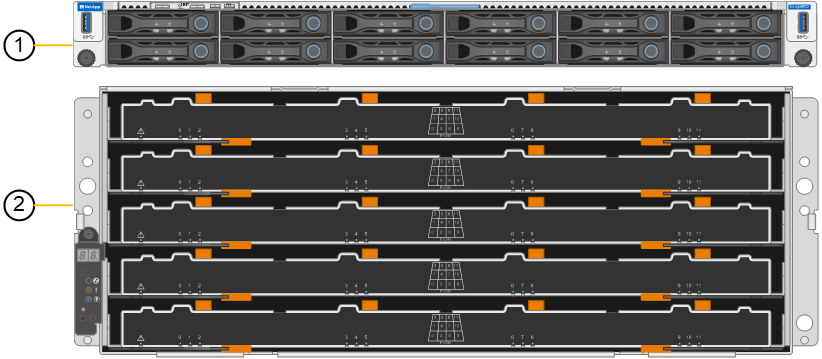

SG6260 전면 보기
이 그림은 SG6260의 전면을 보여줍니다. 1U 컴퓨팅 컨트롤러와 2개의 스토리지 컨트롤러 및 5개의 드라이브 드로어에 60개의 드라이브가 포함된 4U 셸프가 있습니다.
| 속성 표시기 | 설명 |
|---|---|
1 |
전면 베젤이 제거된 SG6200-CN 컴퓨팅 컨트롤러 |
2 |
전면 베젤이 분리된 E4000 컨트롤러 쉘프(선택적 확장 셸프는 동일하게 보임) |

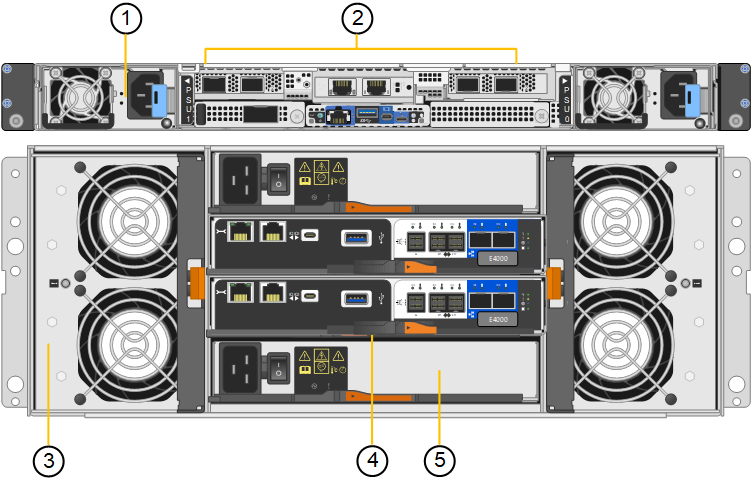

SG6260 후면도
이 그림은 컴퓨팅 및 스토리지 컨트롤러, 팬, 전원 공급 장치를 포함한 SG6260의 후면을 보여줍니다.
| 속성 표시기 | 설명 |
|---|---|
1 |
SG6200-CN 컴퓨팅 컨트롤러용 전원 공급 장치(2개 중 1개) |
2 |
SG6200-CN 컴퓨팅 컨트롤러용 커넥터 |
3 |
E4000 컨트롤러 쉘프용 팬(1/2 |
4 |
E-Series E400 스토리지 컨트롤러(2개 중 1개) 및 커넥터 |
5 |
E4000 컨트롤러 쉘프용 전원 공급 장치(1/2 |
SG6200 컨트롤러
SG6200-CN 컴퓨팅 컨트롤러
-
어플라이언스에 대한 컴퓨팅 리소스를 제공합니다.
-
StorageGRID 어플라이언스 설치 프로그램을 포함합니다.
StorageGRID 소프트웨어는 어플라이언스에 사전 설치되어 있지 않습니다. 이 소프트웨어는 어플라이언스를 배포할 때 관리 노드에서 검색됩니다. -
는 그리드 네트워크, 관리자 네트워크 및 클라이언트 네트워크를 포함하여 세 개의 StorageGRID 네트워크에 모두 연결할 수 있습니다.
-
E-Series 스토리지 컨트롤러에 연결하고 이니시에이터로 작동합니다.

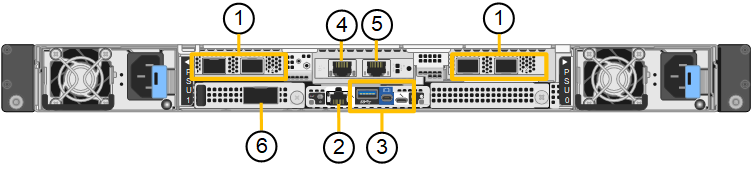

이 그림은 SG6200-CN 컴퓨팅 컨트롤러 뒷면의 포트를 보여줍니다.
| 속성 표시기 | 포트 | 유형 | 사용 |
|---|---|---|---|
1 |
네트워크 포트 1-4 |
케이블 또는 트랜시버 유형, 스위치 속도 및 구성된 링크 속도에 따라 10/25/40/100/200GbE를 지원합니다. QSFP56(포트당 최대 200GbE), QSFP28(포트당 최대 100GbE) 및 QSFP+(40GbE)가 기본적으로 지원됩니다(200GbE 속도를 사용하려면 200GbE NIC 옵션이 필요함). 옵션으로 SFP+(10GbE) 또는 SFP28(25GbE) 트랜시버를 QSA(별도 판매)와 함께 사용할 수 있습니다. |
그리드 네트워크 및 StorageGRID용 클라이언트 네트워크에 연결합니다. |
2 |
BMC 관리 포트 |
1GbE(RJ-45) |
SG6200-CN 베이스보드 관리 컨트롤러에 연결합니다. |
3 |
진단 및 지원 포트 |
|
기술 지원용으로 예약되어 있습니다. |
4 |
관리 네트워크 포트 1 |
1/10GbE(RJ-45) |
StorageGRID의 관리자 네트워크에 SG6200-CN을 연결합니다. |
5 |
관리 네트워크 포트 2 |
1/10GbE(RJ-45) |
옵션:
|
6 |
상호 연결 포트입니다 |
100-GbE |
SG6200-CN 컨트롤러를 E4000 컨트롤러에 연결하십시오. |
이 그림은 SG6200-CN 컴퓨팅 컨트롤러 후면의 전원 공급 장치 위치와 식별 LED를 보여줍니다. 추가 상태 및 활동 LED는 어플라이언스 포트에 있습니다. 이러한 LED는 어플라이언스 모델에 따라 다를 수 있습니다.
| 속성 표시기 | LED | 상태 |
|---|---|---|
1 |
전원 공급 장치 LED |
|
2 |
LED를 식별합니다 |
|
SG6260: E4000 스토리지 컨트롤러
-
페일오버 지원을 위한 2개의 컨트롤러
-
드라이브의 데이터 스토리지를 관리합니다.
-
이중 구성에서 표준 E-Series 컨트롤러로 작동합니다.
-
SANtricity OS 소프트웨어(컨트롤러 펌웨어)를 포함합니다.
-
스토리지 하드웨어를 모니터링하고 경고, AutoSupport 기능 및 드라이브 보안 기능을 관리하기 위한 SANtricity 시스템 관리자를 포함합니다.
-
SG6200-CN 컨트롤러에 연결하고 스토리지에 대한 액세스를 제공합니다.
| 속성 표시기 | 포트 | 유형 | 사용 |
|---|---|---|---|
1 |
관리 포트 1 |
1Gb(RJ-45) 이더넷 |
참고: 정확한 로그 타임스탬프를 위한 NTP 동기화와 같은 일부 선택적 SANtricity 기능은 포트 1을 무선으로 두도록 선택할 때 사용할 수 없습니다. |
2 |
진단 및 지원 포트 |
|
기술 지원용으로 예약되어 있습니다. |
3 |
드라이브 확장 포트 1 및 2 |
12Gb/s SAS |
확장 쉘프에 있는 IOM의 드라이브 확장 포트에 포트를 연결합니다. |
4 |
상호 연결 포트 1 및 2 |
25GbE iSCSI |
각 E4000 컨트롤러를 SG6200-CN 컨트롤러에 연결하십시오. SG6200-CN 컨트롤러에는 4개의 연결이 있습니다(각 E4000에서 2개씩). |
SG6260: 옵션 확장 쉘프용 IOM
확장 쉘프에는 스토리지 컨트롤러 또는 다른 확장 쉘프에 연결하는 2개의 I/O 모듈(IOM)이 포함되어 있습니다.
IOM 커넥터
| 속성 표시기 | 포트 | 유형 | 사용 |
|---|---|---|---|
1 |
드라이브 확장 포트 1-4 |
12Gb/s SAS |
각 포트를 스토리지 컨트롤러 또는 추가 확장 쉘프(있는 경우)에 연결합니다. |
