NetApp Workload Factory는 AWS API, 고객 AWS 계정 리소스, AWS Lambda 링크 및 Amazon Bedrock과 통신하며, 각각 고유한 프로토콜, 포트 및 인증 방식을 사용합니다. 이러한 연결은 AWS 관리 평면, ONTAP 데이터 평면 및 Lambda 링크 트래픽을 분리하는 그룹으로 구성되어 있어 신뢰 경계를 독립적으로 평가할 수 있습니다.
연결 경로
Workload Factory는 AWS 및 ONTAP 리소스를 검색, 프로비저닝 및 관리하는 데 각각 특정한 목적을 가진 여러 개의 연결 경로를 설정합니다. 일부 경로는 가정된 AWS 자격 증명을 사용하여 Workload Factory 자체에서 시작되는 반면, 다른 경로는 VPC 내에서 작동하는 Lambda 링크를 통해 ONTAP 관리 엔드포인트에 공개적으로 노출하지 않고 접근합니다. Amazon Bedrock에 대한 선택적 경로는 AI 기반 진단을 지원하며, 조직에서 해당 기능을 활성화한 경우에만 작동합니다.
다음 섹션에서는 관련된 AWS 또는 ONTAP API, 사용되는 자격 증명 또는 인증, 그리고 경로 활성화 여부를 결정하는 조건을 포함하여 각 경로에 대해 설명합니다. 이러한 경로를 이해하면 Workload Factory에 필요한 네트워크 액세스 및 권한과 데이터가 계정 또는 VPC 경계를 넘는 지점을 평가하는 데 도움이 됩니다.
Workload Factory에서 AWS API로
Workload Factory는 서브넷 및 보안 그룹 검색을 위해 DescribeFileSystems, DescribeVolumes, CreateVolume, UpdateVolume, DeleteVolume,
CreateFileSystem, CreateBackup, DescribeBackups, EC2/VPC API를 사용합니다.
-
수집기 서비스는 약 5시간마다 스캔합니다.
-
CRUD 작업은 필요에 따라 실행됩니다.
-
모든 호출은 외부 ID를 사용하는 STS 가정 임시 자격 증명을 사용합니다.
Workload Factory에서 고객 AWS 계정 리소스(오케스트레이션 및 자동화)로
Workload Factory는 AWS와 상호 작용하여 리소스를 통신하고 생성합니다. 오케스트레이션 및 자동화는 여러 가지 방식으로 이루어집니다.
-
AWS CloudFormation 템플릿: Workload Factory는 AWS CloudFormation 템플릿을 사용하여 역할 및 파일 시스템과 같은 리소스를 생성합니다. 예를 들어 사용자 인터페이스에서 파일 시스템을 생성하면 Workload Factory가 CloudFormation을 직접 호출하고 사용자를 AWS 계정으로 리디렉션합니다.
-
AWS API 호출: Workload Factory는 FSx for ONTAP 관련 활동을 위해 API 명령을 전송하기 위해 AWS API 호출(STS
AssumeRole)을 사용합니다. -
AWS Lambda: Workload Factory는 CloudFormation을 사용하여 ONTAP와 통신하는 링크에 대한 AWS Lambda 함수를 배포합니다.

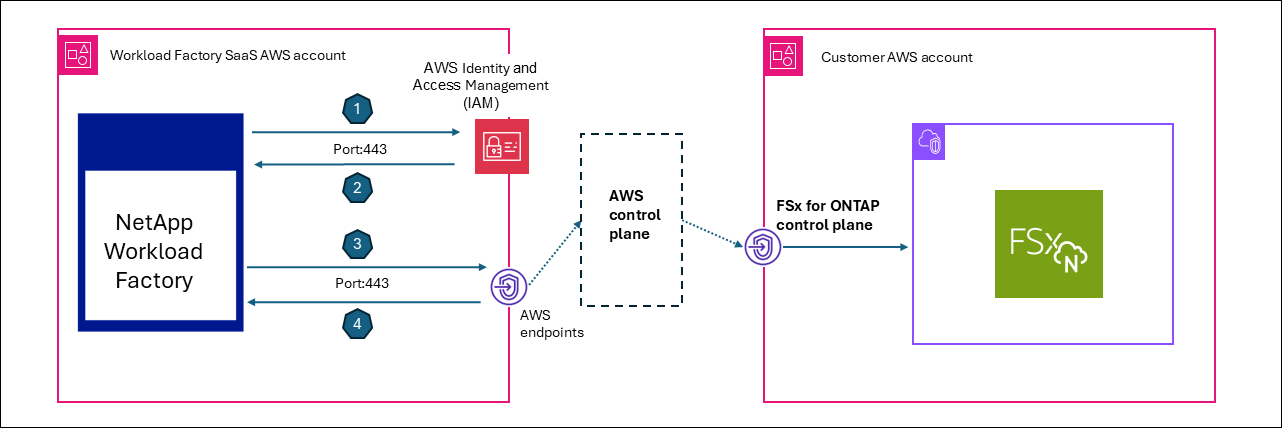

다음 다이어그램은 Workload Factory가 NetApp AWS 계정과 FSx for ONTAP 파일 시스템을 사용하는 고객 AWS 계정 간의 신뢰 관계를 활용하는 방식을 보여줍니다.
-
Workload Factory는 AWS IAM 서비스에서 제공하는 고객별 외부 ID를 사용하여 AWS STS `AssumeRole`에 요청을 보냅니다.
-
AWS IAM 서비스가 역할을 검색하고 세션을 생성합니다.
-
Workload Factory는 세션 권한을 사용하여 AWS API 요청을 보냅니다.
-
Workload Factory는 FSx for ONTAP 제어 플레인으로부터 AWS API 응답을 수신합니다.
ONTAP 관리 엔드포인트에 대한 Lambda 링크
Lambda 링크는 고객 VPC 내에서 실행되어 ONTAP을 공개적으로 노출하지 않고 프라이빗 서브넷에 액세스할 수 있도록 합니다. 링크에서 ONTAP 관리 엔드포인트로의 모든 연결은 아웃바운드 전용이므로 인바운드 연결이나 외부 엔드포인트는 필요하지 않습니다. 이 링크는 Amazon FSx for NetApp ONTAP API에서 노출하지 않는 ONTAP 네이티브 작업에만 사용됩니다.
Workload Factory는 볼륨, 스토리지 VM 및 클러스터 작업과 읽기 전용 진단 및 성능 데이터에 대해 다음과 같은 프로토콜을 사용합니다.
-
HTTPS/443 (REST)
-
SSH/22(CLI)
AWS Secrets Manager(ONTAP 자격 증명 검색)에 대한 Lambda 링크
ONTAP 관리자 자격 증명이 AWS Secrets Manager에 저장된 경우에만 사용됩니다(대안: Workload Factory에서 봉투 암호화를 사용하여 암호화된 자격 증명).
-
프록시 포워더는 헤더에
x-aws-secret-arn(Base64로 인코딩된) 값을 전달합니다. -
Lambda 링크는 실행 시점에 비밀번호를 검색하기 위해 `GetSecretValue`을(를) 호출합니다.
이렇게 하면 비밀번호가 계정 범위 내에 유지되고 Workload Factory에서 전송되는 것을 방지할 수 있습니다.
Workload Factory 및 고객 구성 요소와 Amazon Bedrock(AI 진단)
이 경로는 AI 진단이 활성화된 경우에만 사용됩니다.
-
이벤트 분석기는 EMS 분석 및 지연 시간 진단에 이 경로를 사용합니다.
-
Bedrock은 사용자의 가상 자격 증명과 추론 프로필 ARN을 사용하여 실행되므로 데이터가 NetApp의 계정으로 전송되지 않습니다.
Bedrock으로 전송되는 데이터에는 EMS 이벤트 JSON, QoS 통계, 볼륨 구성, 집계 데이터 및 노드 정보가 포함될 수 있습니다. 이 경로는 조직 (ai_analyzer_config 테이블별로 추론 프로필이 구성된 경우에만 활성화됩니다.
연결 그룹(프로토콜, 포트 및 인증)
그룹 A — AWS 관리 평면 신뢰 경로(가정된 자격 증명)
| 연결 | 프로토콜 | 포트 | 방향 | 인증 | 정당화 |
|---|---|---|---|---|---|
STS AssumeRole |
HTTPS |
443 |
WF → AWS STS (고객 계정) |
IAM 자격 증명 + ExternalId |
임시 교차 계정 자격 증명 얻기 |
FSx API(Describe/Create/Update/Delete) |
HTTPS |
443 |
WF → AWS FSx 엔드포인트(고객 지역) |
STS 임시 자격증명서 |
파일 시스템 및 볼륨 수명 주기 관리 |
EC2/VPC API |
HTTPS |
443 |
WF → AWS EC2 엔드포인트 |
STS 임시 자격증명서 |
보안 그룹, 서브넷 및 VPC 검색 |
CloudFormation API |
HTTPS |
443 |
WF → AWS CFN 엔드포인트 |
STS 임시 자격증명서 |
IAM 역할 및 FSx 프로비저닝을 위한 스택 배포 |
Secrets Manager GetSecretValue |
HTTPS |
443 |
WF → AWS Secrets Manager 엔드포인트(고객 계정) |
STS 임시 자격증명서 |
ONTAP 관리자 암호 검색 (Secrets Manager에 저장된 경우) |
KMS 암호화/복호화 |
HTTPS |
443 |
WF → AWS KMS 엔드포인트 |
STS 임시 자격증명서 |
볼륨 암호화 키 작업 |
모든 AWS API 호출은 고객의 지역 엔드포인트를 사용하며, 구성된 경우 VPC 엔드포인트를 통해 라우팅될 수 있습니다.
그룹 B — ONTAP 데이터 플레인
ONTAP 데이터 플레인은 항상 Lambda 링크를 통해 프록시됩니다. Workload Factory 서비스는 ONTAP에 직접 연결되지 않습니다.
| 연결 | 프로토콜 | 포트 | 방향 | 인증 | 정당화 |
|---|---|---|---|---|---|
ONTAP REST API |
HTTPS |
443 |
링크(고객 VPC) → ONTAP 관리 LIF |
기본 인증(사용자 이름/비밀번호) 또는 Secrets Manager ARN |
클러스터, 볼륨 및 스토리지 VM 구성; QoS; EMS 이벤트; ARP 상태 |
ONTAP SSH CLI |
SSH |
22 |
링크(고객 VPC) → ONTAP 관리 LIF |
비밀번호 인증 |
진단 명령(QoS 통계, df, 이벤트 로그, 효율성) |
프록시 포워더의 라우팅 전략(우선순위):
-
명시적
x-link-id헤더: 데이터베이스에서 Lambda ARN을 조회합니다. -
대상 ID(FSx 파일 시스템 ID): 관련 링크 찾기
-
콘솔 에이전트 ID: 메시지 브로커를 통해 콘솔 에이전트로 라우팅
그룹 C — AWS Lambda 링크(VPC에 배포됨)
| 연결 | 프로토콜 | 포트 | 방향 | 인증 | 정당화 |
|---|---|---|---|---|---|
Lambda 호출 |
HTTPS(AWS SDK) |
443 |
WF → AWS Lambda API (고객 계정) |
IAM ( |
고객 VPC 내에서 ONTAP REST/SSH 명령을 실행합니다. |
Lambda → ONTAP |
HTTPS + SSH |
443, 22 |
Lambda(고객 VPC) → ONTAP 관리 LIF |
기본 인증/비밀번호 |
공개적으로 노출되지 않고 ONTAP에 대한 프라이빗 서브넷 액세스 |
그룹 D — NetApp Console Agent(VPC 내 EC2, 아웃바운드 전용)
| 연결 | 프로토콜 | 포트 | 방향 | 인증 | 정당화 |
|---|---|---|---|---|---|
에이전트 폴링 |
HTTPS |
443 |
콘솔 에이전트(고객 VPC) → WF 메시지 브로커 |
베어러 토큰(occm-access 범위) |
대기 중인 ONTAP 명령을 확인하기 위한 장시간 폴링(7초 타임아웃, 재연결) |
상담원 응답 |
HTTPS |
443 |
콘솔 에이전트(고객 VPC) → WF 메시지 브로커 |
Bearer 토큰 |
ONTAP 명령 결과를 반환합니다(선택적으로 zlib으로 압축). |
콘솔 에이전트 → ONTAP |
HTTPS + SSH |
443, 22 |
콘솔 에이전트(고객 VPC) → ONTAP 관리 LIF |
기본 인증/비밀번호 |
프록시를 통해 ONTAP 작업을 실행합니다. |
핵심 설계: Workload Factory는 Console 에이전트로의 인바운드 연결을 절대 시작하지 않습니다. 작업은 Redis 스트림에 대기열로 저장되며, Console 에이전트는 GET /messagebroker/v1/requests 폴링하고 `POST /messagebroker/v1/responses`로 응답합니다.
그룹 E — CloudFormation 사용자 지정 리소스 콜백
| 연결 | 프로토콜 | 포트 | 방향 | 인증 | 정당화 |
|---|---|---|---|---|---|
CloudFormation → WF Lambda |
HTTPS |
443 |
CloudFormation(고객) → WF Lambda(NetApp) |
JWT 토큰 + 참조 토큰 |
IAM 역할 생성 상태를 보고하고 역할 ARN을 반환합니다. |
ONTAP CloudFormation 리소스 공급자 → 링크 |
HTTPS |
443 |
CloudFormation 리소스 Lambda(고객) → Lambda(고객) 연결 |
IAM |
스택 작업 중 ONTAP 리소스 생성/업데이트/삭제 |
요약: VPC에 필요한 네트워크 요구 사항
| 구성 요소 | 인바운드 | 아웃바운드 |
|---|---|---|
FSx for ONTAP |
Link Lambda 또는 콘솔 에이전트 보안 그룹의 포트 443 및 22 |
해당 없음 |
링크 람다 |
None |
포트 443(ONTAP, AWS APIs) 및 포트 22(ONTAP SSH) |
콘솔 에이전트 EC2 |
None |
포트 443(WF 엔드포인트, ONTAP, AWS API) 및 포트 22(ONTAP SSH) |
VPC 엔드포인트(선택 사항) |
해당 없음 |
STS, FSx, S3, Secrets Manager, Lambda, CloudFormation |
고객 VPC 내의 어떤 구성 요소에도 인바운드 인터넷 액세스가 필요하지 않습니다. 모든 연결은 아웃바운드 방식으로 시작되거나(콘솔 에이전트 폴링) AWS 서비스 API를 통해 호출됩니다(Lambda Invoke).
