Implantar hardware

Colaboradores mcwhiteside netapp-jolieg netapp-jsnyder
PDFs

Cada componente básico consiste em dois nós de arquivo x86 validados diretamente conectados a dois nós de bloco usando cabos InfiniBand HDR (200GB).

Observação É necessário um mínimo de dois componentes básicos para estabelecer quorum no cluster de failover. Um cluster de dois nós tem limitações que podem impedir que ocorra um failover bem-sucedido. Você pode configurar um cluster de dois nós incorporando um terceiro dispositivo como um tiebreaker. No entanto, esta documentação não descreve esse design.

As etapas a seguir são idênticas para cada componente básico no cluster, independentemente de ser usado para executar serviços de storage e metadados do BeeGFS, ou apenas serviços de storage, a menos que seja indicado de outra forma.

Passos

  1. Configure cada nó de arquivo BeeGFS com quatro adaptadores de canal de host (HCAs) usando os modelos especificados no "Requisitos técnicos". Insira os HCAs nos slots PCIe do nó de arquivo de acordo com as especificações abaixo:

    • Servidor Lenovo ThinkSystem SR665 V3: Use slots PCIe 1, 2, 4 e 5.

    • Servidor Lenovo ThinkSystem SR665: Use slots PCIe 2, 3, 5 e 6.

  2. Configure cada nó de bloco BeeGFS com uma placa de interface de host (HIC) 200GB de porta dupla e instale o HIC em cada uma de suas duas controladoras de storage.

    Agrupe os componentes básicos para que os dois nós de arquivo BeeGFS fiquem acima dos nós de bloco BeeGFS. A figura a seguir mostra a configuração correta de hardware para o componente básico BeeGFS usando servidores Lenovo ThinkSystem SR665 V3 como nós de arquivo (visão traseira).

    Componente básico

    Observação A configuração da fonte de alimentação para casos de uso de produção normalmente deve usar PSUs redundantes.

  3. Se necessário, instale as unidades em cada um dos nós de bloco BeeGFS.

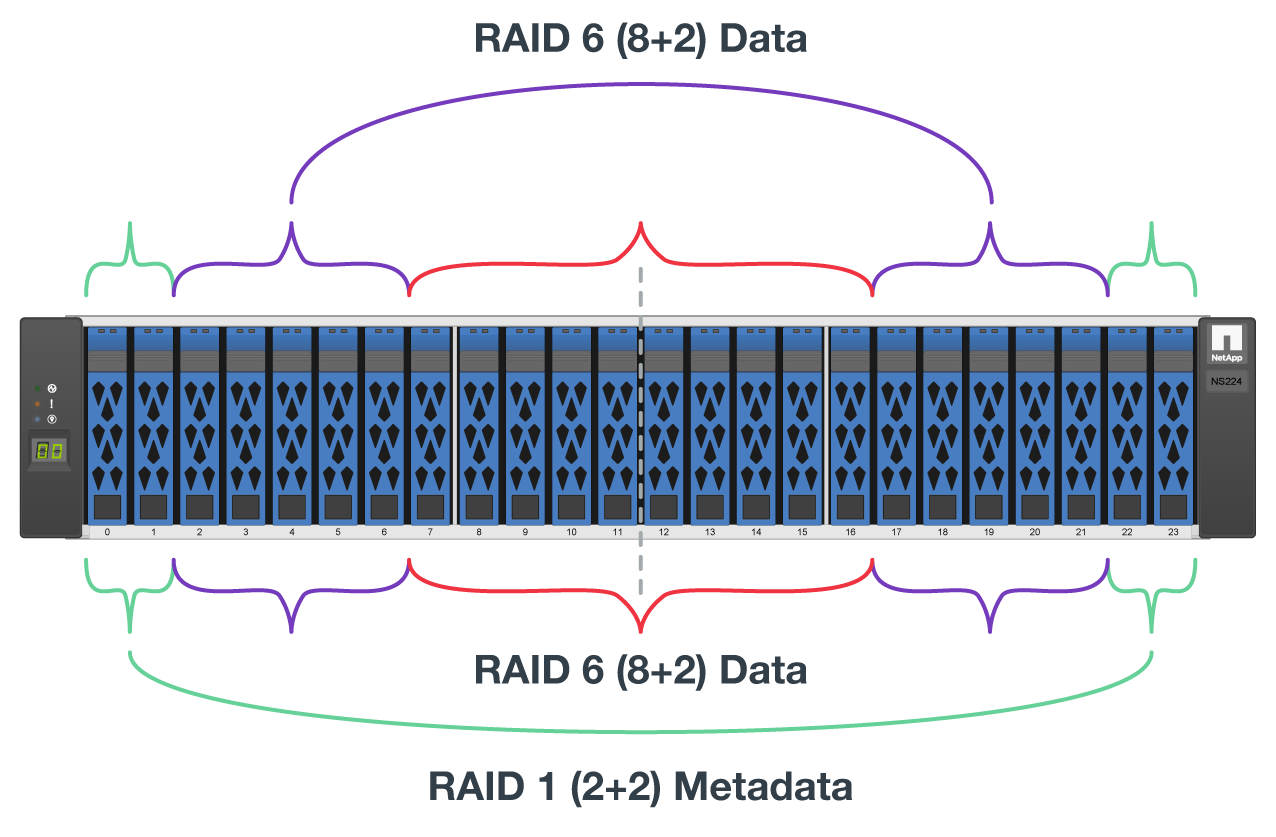

    1. Se o componente básico for usado para executar metadados e serviços de storage do BeeGFS e unidades menores forem usados para volumes de metadados, verifique se eles estão preenchidos nos slots de unidade mais externos, como mostra a figura abaixo.

    2. Para todas as configurações de componentes básicos, se um compartimento de unidade não estiver totalmente preenchido, certifique-se de que um número igual de unidades esteja preenchido nos slots 0–11 e 12–23 para obter um desempenho ideal.

      EF600 slots de unidade

  4. Conete os nós de bloco e arquivo usando o "Cabos de cobre de conexão direta InfiniBand HDR 200GB de 1m GB", de modo que correspondam à topologia mostrada na figura a seguir.

    Cabeamento de conexão direta SR665V3

    Observação Os nós em vários componentes básicos nunca são conetados diretamente. Cada bloco de construção deve ser Tratado como uma unidade autônoma e toda a comunicação entre blocos de construção ocorre através de switches de rede.

  5. Conete as portas InfiniBand restantes no nó de arquivo ao switch InfiniBand da rede de storage usando o "Cabos InfiniBand de 2M GB" específico do switch de storage InfiniBand.

    Ao usar cabos divisores para conetar o switch de armazenamento a nós de arquivo, um cabo deve se ramificar para fora do switch e se conetar às portas delineadas em verde claro. Outro cabo divisor deve ser ramificado para fora do switch e conetar-se às portas delineadas em verde escuro.

    Além disso, para redes de armazenamento com switches redundantes, as portas delineadas em verde claro devem se conetar a um switch, enquanto as portas em verde escuro devem se conetar a outro switch.

    Cabeamento de rede de storage

  6. Conforme necessário, monte blocos de construção adicionais seguindo as mesmas diretrizes de cabeamento.

    Observação O número total de componentes básicos que podem ser implantados em um único rack depende da energia e refrigeração disponíveis em cada local.
