Saiba mais sobre o hardware e-Series

Colaboradores netapp-driley netapp-jolieg netapp-ivanad netapp-lisa
PDFs

Os storage arrays e-Series estão disponíveis em várias configurações e modelos.

Um storage array inclui compartimentos, controladores, unidades, software e firmware. O array pode ser instalado em um rack ou gabinete, com hardware personalizável para um ou dois controladores, em um compartimento de 12, 24 ou 60 unidades. Você pode conectar o storage array a uma SAN de vários tipos de interface e a uma variedade de sistemas operacionais de host.

Alguns dos modelos de array E-Series disponíveis são mostrados abaixo. Para obter uma lista completa de modelos de array E-Series e suas especificações de hardware, consulte o NetApp Hardware Universe em "NetApp Hardware Universe".

  • EF50 series — nível básico, totalmente flash, totalmente NVMe

  • Série EF80 — midrange all flash, all NVMe

  • Série E4000 — híbrido de nível básico

  • Série EF600 — all-flash midrange, All NVMe

  • Série EF300 — all-flash de nível de entrada, All NVMe

  • Série EF300C — totalmente flash de nível básico, NVMe de alta densidade

  • Série EF600C — totalmente flash de gama média, NVMe de alta densidade

  • Série E2800 (Fim de disponibilidade) — híbrido de nível básico

  • Série EF280 (Fim de disponibilidade) — all flash de nível básico

  • Série E5700 (Fim de disponibilidade) — híbrido de gama média

  • Série EF570 (Fim de disponibilidade) — all flash de gama média

Observação Para SANtricity OS 11.80GA ou posterior, todas as portas USB são desativadas enquanto SANtricity OS está em execução.
Modelos EF50
Tamanhos de rack

  • 2U24 (2 unidades de rack; 24 unidades)

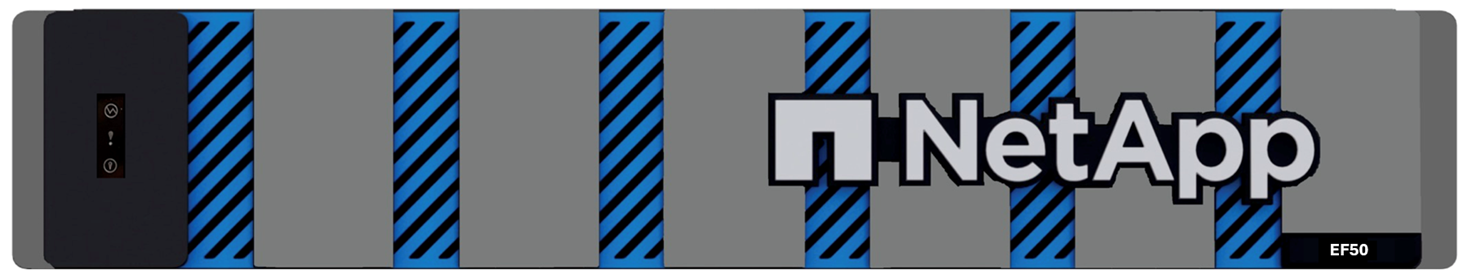

    EF50 2U
Unidades

  • Suporta unidades SSD NVMe com as seguintes capacidades:

    • 3,8 TB

    • 7,6 TB

    • 15,3 TB

    • 30 TB

    • 60 TB

      Observação Para discos de 30 TB e 60 TB, o EF50 suporta apenas o uso de Dynamic Disk Pool, sem suporte a RAID legado.

  • Suporta até 24 SSD NVMe no compartimento do controlador.

  • Suporte para uma ou duas placas de interface de host por controlador.

  • Suporte para placa entre controladores e cabos para comunicação entre dois controladores.

    Observação É crucial conectar os cabos de espelhamento corretamente ao configurar seu sistema EF50. Para obter mais informações, consulte "Conecte os cabos de espelhamento entre os controladores - EF50 e EF80".

  • Suporte para uma placa de expansão SAS opcional, permitindo conexões de gaveta de expansão SAS.

  • Um único pool de discos é criado automaticamente se houver unidades não atribuídas suficientes durante a inicialização do sistema.

  • A partir do SANtricity OS 12.10, o EF50 suporta a combinação de discos de 3,8 TB, 7,6 TB e 15,3 TB com discos de 30 TB e 60 TB. Esses discos em um shelf misto serão automaticamente colocados em um único pool de discos, sem suporte a RAID.

    Observação Os pools de discos criados automaticamente podem ser excluídos por meio do SANtricity System Manager ou do SANtricity CLI. Para mais informações, consulte "Excluir um pool de discos - Guia da CLI do SANtricity" e "Excluir um pool ou grupo de volume - Guia do SANtricity System Manager".
Interfaces

Disponível com as seguintes interfaces:

  • 64Gb NVMe / Fibre Channel

  • 64Gb Fibre Channel

  • ISCSI de 25GB GB

Modelos EF80
Tamanhos de rack

  • 2U24 (2 unidades de rack; 24 unidades)

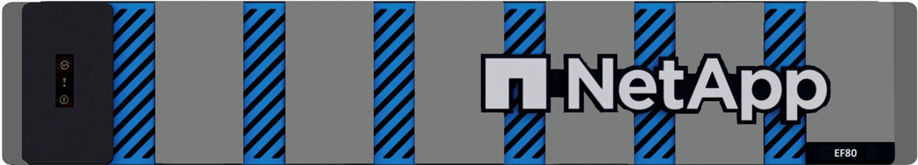

    EF80 2U
Unidades

  • Suporta unidades SSD NVMe com as seguintes capacidades:

    • 3,8 TB

    • 7,6 TB

    • 15,3 TB

    • 30 TB

    • 60 TB

      Observação Para discos de 30 TB e 60 TB, o EF80 suporta apenas o uso de Dynamic Disk Pool, sem suporte a RAID legado.

  • Suporta até 24 SSD NVMe no compartimento do controlador.

  • Suporte para uma, duas ou três placas de interface de host por controlador.

  • Suporte para placa entre controladores e cabos para comunicação entre dois controladores.

    Observação É crucial conectar os cabos de espelhamento corretamente ao configurar seu sistema EF80. Para mais informações, consulte "Conecte os cabos de espelhamento entre os controladores - EF50 e EF80".

  • Suporte para uma placa de expansão SAS opcional, permitindo conexões de gaveta de expansão SAS.

    Se a placa de expansão SAS estiver instalada, o número máximo de placas de interface de host para conectividade de host é limitado a duas por controlador.

  • Um único pool de discos é criado automaticamente se houver unidades não atribuídas suficientes durante a inicialização do sistema.

  • A partir do SANtricity OS 12.10, o EF80 suporta a combinação de discos de 3,8 TB, 7,6 TB e 15,3 TB com discos de 30 TB e 60 TB. Esses discos em um shelf misto serão automaticamente colocados em um único pool de discos, sem suporte a RAID. + NOTA: Pools de discos criados automaticamente podem ser excluídos pelo SANtricity System Manager ou pelo SANtricity CLI. Para mais informações, consulte "Excluir um pool de discos - Guia da CLI do SANtricity" e "Excluir um pool ou grupo de volume - Guia do SANtricity System Manager".

Interfaces

Disponível com as seguintes interfaces:

  • 200 Gb NVMe / TCP

  • NVMe/RoCE de 200GB GbE

  • 64Gb NVMe / Fibre Channel

  • NVMe/IB de 200GB GB

  • 64Gb Fibre Channel

Modelos E4000D.
Tamanhos de rack

  • 2U12 (2 unidades de rack; 12 unidades)

    E4000 2U

  • 4U60 (4 unidades de rack; 60 unidades)

    E4000 4U
Unidades

Suporta os seguintes tipos de unidade:

  • NL-SAS de 3,5" (até 300 TB)

  • SSD SAS de 2,5" (até 120 GB)

Interfaces

Disponível com as seguintes interfaces:

  • ISCSI de 25GB GB

  • 12Gb SAS

  • 1Gb ou 10Gb Base-T iSCSI

  • ISCSI de 1GB GB, 10Gb GB ou 25GB GB

  • FC de 8GB GB, 16GB GB ou 32GB GB

Modelos EF600D.
Tamanhos de rack

2U24 (2 unidades de rack; 24 unidades)

EF600 2U

Unidades

  • Unidades SSD NVMe: Até 24 unidades SSD NVMe no compartimento da controladora.

  • Unidades NL-SAS com compartimentos de expansão: Qualquer combinação de gavetas DE212C e DE460C não excederá um total de 420 slots de unidade NL-SAS e 7 gavetas de expansão, a menos que sejam usadas apenas DE212C gavetas, então 8 DE212C gavetas serão permitidas. Por exemplo, 7 DE460C gavetas, 8 DE212C gavetas ou 5 DE460C gavetas e 2 DE212 gavetas.

  • Unidades SSD SAS com compartimentos de expansão: Qualquer combinação de gavetas DE212C, DE224C e DE460C não excederá um total de 96 slots de unidade SSD SAS e 7 compartimentos de expansão, a menos que sejam usadas apenas DE212C gavetas, então 8 DE212C gavetas serão permitidas. Por exemplo, 1 DE460C gaveta mais 1 DE224C gaveta mais 1 DE212C gaveta, ou 4 DE224C gavetas ou 8 DE212C gavetas.

  • Suporte para duas placas de interface de host por controlador.

    • Como alternativa, é compatível com uma placa de interface de host IB de 200GB GB por controladora.

  • Suporte para uma placa de expansão SAS opcional, permitindo conexões de gaveta de expansão SAS.

    • A expansão SAS só é suportada em configurações com uma placa de interface de host por controladora.

Observação Para o SANtricity os 11,80GA e posterior, o EF600 é compatível com configurações de compartimento de expansão sem unidades na bandeja de base Ao usar essa configuração, verifique se as unidades estão preenchidas no compartimento de expansão e conetadas corretamente à bandeja de base antes de ligar o sistema.
Interfaces

Disponível com as seguintes interfaces:

  • ISCSI de 25GB GB

  • NVMe/Fibre Channel de 32GB GB

  • 32GB SCSI/Fibre Channel

  • Iser/IB de 100GB GB

  • SRP/IB de 100GB GB

  • NVMe/IB de 100GB GB

  • NVMe/RoCE de 100GB GbE

  • Iser/IB de 200GB GB

  • NVMe/IB de 200GB GB

  • NVMe/RoCE de 200GB GbE

Modelos EF600CD.
Tamanhos de rack

2U24 (2 unidades de rack; 24 unidades)

EF600 2U

Unidades

  • Suporte para unidades SSD NVMe de capacidade de 30TB TB ou 60TB TB.

    • Compatível para uso do Dynamic Disk Pool somente sem suporte a RAID legado.

  • Unidades SSD NVMe: Até 24 unidades SSD NVMe no compartimento da controladora.

  • Suporte para duas placas de interface de host por controlador.

    • Como alternativa, é compatível com uma placa de interface de host IB de 200GB GB por controladora.

    • Sem suporte para configurações do compartimento de expansão.

  • Um único pool de discos é criado automaticamente se houver unidades não atribuídas suficientes durante a inicialização do sistema.

    Observação Os pools de discos criados automaticamente podem ser excluídos por meio do SANtricity System Manager ou do SANtricity CLI. Para mais informações, consulte "Excluir um pool de discos - Guia da CLI do SANtricity" e "Excluir um pool ou grupo de volume - Guia do SANtricity System Manager".
Interfaces

Disponível com as seguintes interfaces:

  • ISCSI de 25GB GB

  • NVMe/Fibre Channel de 32GB GB

  • 32GB SCSI/Fibre Channel

  • Iser/IB de 100GB GB

  • SRP/IB de 100GB GB

  • NVMe/IB de 100GB GB

  • NVMe/RoCE de 100GB GbE

  • Iser/IB de 200GB GB

  • NVMe/IB de 200GB GB

  • NVMe/RoCE de 200GB GbE

Modelos EF300D.
Tamanhos de rack

2U24 (2 unidades de rack; 24 unidades)

EF300 2U

Unidades

  • Unidades SSD NVMe: Até 24 unidades SSD NVMe no compartimento da controladora.

  • Unidades NL-SAS com compartimentos de expansão: Qualquer combinação de gavetas DE212C e DE460C não excederá um total de 240 slots de unidade NL-SAS e 4 gavetas de expansão, a menos que sejam usadas apenas DE212C gavetas, então 8 DE212C gavetas serão permitidas. Por exemplo, 4 DE460C gavetas, 8 DE212C gavetas ou 2 DE460C gavetas e 2 DE212 gavetas.

  • Unidades SSD SAS com compartimentos de expansão: Qualquer combinação de gavetas DE212C, DE224C e DE460C não excederá um total de 96 slots de unidade SSD SAS e 4 compartimentos de expansão, a menos que sejam usadas apenas DE212C gavetas, então 8 DE212C gavetas serão permitidas. Por exemplo, 1 DE460C gaveta mais 1 DE224C gaveta mais 1 DE212C gaveta, ou 4 DE224C gavetas ou 8 DE212C gavetas.

  • Suporte para uma placa de expansão SAS opcional, permitindo conexões de gaveta de expansão SAS.

  • Suporte para uma placa de interface de host por controlador.

Observação Para o SANtricity os 11,80GA e posterior, o EF300 é compatível com configurações de compartimento de expansão sem unidades na bandeja de base Ao usar essa configuração, verifique se as unidades estão preenchidas no compartimento de expansão e conetadas corretamente à bandeja de base antes de ligar o sistema.
Interfaces

Disponível com as seguintes interfaces:

  • ISCSI de 25GB GB

  • NVMe/Fibre Channel de 32GB GB

  • 32GB SCSI/Fibre Channel

  • Iser/IB de 100GB GB

  • SRP/IB de 100GB GB

  • NVMe/IB de 100GB GB

  • NVMe/RoCE de 100GB GbE

Modelos EF300CD.
Tamanhos de rack

2U24 (2 unidades de rack; 24 unidades)

EF300 2U

Unidades

  • Suporte para unidades SSD NVMe de capacidade de 30TB TB ou 60TB TB.

    • Compatível para uso do Dynamic Disk Pool somente sem suporte a RAID legado.

  • Unidades SSD NVMe: Até 24 unidades SSD NVMe no compartimento da controladora.

    • Sem suporte para configurações do compartimento de expansão.

  • Suporte para uma placa de interface de host por controlador.

  • Um único pool de discos é criado automaticamente se não houver unidades não atribuídas suficientes durante a inicialização do sistema.

    Observação Os pools de discos criados automaticamente podem ser excluídos por meio do SANtricity System Manager ou do SANtricity CLI. Para mais informações, consulte "Excluir um pool de discos - Guia da CLI do SANtricity" e "Excluir um pool ou grupo de volume - Guia do SANtricity System Manager".
Interfaces

Disponível com as seguintes interfaces:

  • ISCSI de 25GB GB

  • NVMe/Fibre Channel de 32GB GB

  • 32GB SCSI/Fibre Channel

  • Iser/IB de 100GB GB

  • SRP/IB de 100GB GB

  • NVMe/IB de 100GB GB

  • NVMe/RoCE de 100GB GbE

Modelos E2800 (EOA)
Tamanhos de rack

  • 2U12 (2 unidades de rack; 12 unidades)

  • 2U24 (2 unidades de rack; 24 unidades)

    E2800 2U

  • 4U60 (4 unidades de rack; 60 unidades)

    E2800 4U
Unidades

Suporta os seguintes tipos de unidade:

  • NL-SAS de 3,5" (até 180 TB)

  • SSD SAS de 2,5" (até 120 GB)

  • HDD SAS de 2,5" (até 180 GB)

Interfaces

Disponível com as seguintes interfaces:

  • 12Gb SAS

  • ISCSI de 10Gb GB ou 25GB GB

  • Fibre Channel de 16GB GB ou 32GB GB

Modelos EF280 (EOA)
Tamanhos de rack

2U24 (2 unidades de rack; 24 unidades)

EF280 2U

Unidades

Suporta até 96 unidades SSD de 2,5"

Interfaces

Disponível com as seguintes interfaces:

  • 12Gb SAS

  • ISCSI de 10Gb GB ou 25GB GB

  • Fibre Channel de 16GB GB ou 32GB GB

Modelos E5700 (EOA)
Tamanhos de rack

  • 2U24 (2 unidades de rack; 24 unidades)

    E5700 2U

  • 4U60 (4 unidades de rack; 60 unidades)

    E5700 4U
Unidades

Suporta até 480 dos seguintes tipos de unidade:

  • Unidades NL-SAS de 3,5"

  • Unidades SSD SAS de 2,5"

  • Unidades HDD SAS de 2,5"

Interfaces

Disponível com as seguintes interfaces:

  • 12Gb SAS

  • ISCSI de 10Gb GB ou 25GB GB

  • Fibre Channel de 16GB GB ou 32GB GB

  • NVMe/Fibre Channel de 32GB GB

  • Iser/IB de 100GB GB

  • SRP/IB de 100GB GB

  • NVMe/IB de 100GB GB

  • NVMe/RoCE de 100GB GbE

Modelos EF570 (EOA)
Tamanhos de rack

2U24 (2 unidades de rack; 24 unidades)

EF570 2U

Unidades

Suporta até 120 unidades SSD de 2,5"

Interfaces

Disponível com as seguintes interfaces:

  • 12Gb SAS

  • ISCSI de 10Gb GB ou 25GB GB

  • Fibre Channel de 16GB GB ou 32GB GB

  • NVMe/Fibre Channel de 32GB GB

  • Iser/IB de 100GB GB

  • SRP/IB de 100GB GB

  • NVMe/IB de 100GB GB

  • NVMe/RoCE de 100GB GbE
