Alterar o protocolo do host - 5700
Sugerir alterações
PDFs
Para uma matriz de armazenamento E5700, você pode converter as portas de host de placa base da seguinte forma:
-
Fibre Channel (FC) para iSCSI
-
ISCSI para FC
-
Iser to InfiniBand (IB)
-
SRP para IB
-
NVMe para IB
-
NVMe para RoCE
Passo 1: Determine se você tem SFPs de protocolo duplo
Use o Gerenciador de sistema SANtricity para determinar que tipo de transcetores SFP você tem. Como esses SFPs podem ser usados com protocolos FC e iSCSI, eles são chamados de SFPs dual-Protocol ou Unified.
Se seus SFPs atuais suportarem taxas de dados de 16 Gbps e 10 Gbps, você poderá continuar a usá-los após a conversão do protocolo de porta do host.
-
No Gerenciador do sistema SANtricity, selecione suporte.
-
Selecione o mosaico Centro de suporte.
-
Na guia recursos de suporte, localize e selecione o link Storage Array Profile.
-
Digite SFP na caixa de texto e clique em Find.
-
Para cada SFP listado no Perfil da matriz de armazenamento, localize a entrada para taxa(s) de dados suportada(s).
-
Consulte a tabela para determinar se você pode reutilizar os SFPs, da seguinte forma:
Taxa(s) de dados suportada(s) Tipo de SFP Protocolo suportado 16 Gbps, 10 Gbps, 4 Gbps
Com protocolo duplo
-
FC: 16 Gbps, 4 Gbps
-
ISCSI: 10 Gbps
10 Gbps
10 Gbps
Apenas iSCSI
16 Gbps, 8 Gbps, 4 Gbps
16 Gbps
Apenas FC
-
Se tiver SFPs de protocolo duplo, pode continuar a utilizá-los depois de converter o protocolo.
Os SFPs de protocolo duplo não suportam iSCSI de 1 GB. Se você estiver convertendo portas de host para iSCSI, esteja ciente de que os SFPs de protocolo duplo suportam apenas um link de 10 GB para a porta conetada. -
Se você tiver SFPs de 16 Gbps e estiver convertendo portas de host para iSCSI, remova os SFPs e substitua-os por SFPs de protocolo duplo ou 10 Gbps após a conversão do protocolo. Conforme necessário, você também pode usar cobre iSCSI de 10 Gbps usando um cabo especial Twin-Ax com SFPs.
SFPs FC de 8Gbps GB NÃO são compatíveis com as controladoras E28xx ou E57xx. APENAS SFPs FC de 16Gbps e 32 Gbps são suportados. -
Se você tiver SFPs de 10 Gbps e estiver convertendo portas de host para FC, remova os SFPs dessas portas e substitua-os por SFPs de protocolo duplo ou 16 Gbps após a conversão do protocolo.
-
Passo 2: Obtenha o pacote de recursos
Para obter o pacote de recursos, é necessário o número de série do compartimento do controlador, um Código de ativação de recursos e o Identificador de ativação de recursos para o storage array.
-
Localize o número de série.
-
No Gerenciador do sistema do SANtricity, selecione .
-
Com a guia Support Resources selecionada, role até a seção View top storage array Properties.
-
Localize o número de série do chassi e copie esse valor para um arquivo de texto.
-
-
Localize o ID do submodelo do pacote de recursos.
-
No Gerenciador do sistema SANtricity, selecione suporte.
-
Selecione o mosaico Centro de suporte.
-
Na guia recursos de suporte, localize e selecione o link Storage Array Profile.
-
Digite ID do submodelo do pacote de recursos na caixa de texto e clique em Localizar.
"Submodelo" também pode ser escrito como "submodelo". -
Localize a ID do submodelo do pacote de recursos para a configuração inicial.
-
-
Usando o ID do submodelo do pacote de recursos, localize o ID do submodelo do controlador correspondente para a configuração inicial e encontre o código de ativação do recurso para a configuração final desejada na tabela abaixo. Em seguida, copie o código de ativação do recurso para um arquivo de texto.
As portas Baseboard são desativadas ao executar um protocolo NVMe no HIC.
Se você não estiver usando o IB HIC, você pode ignorar a coluna HIC Ports nas seguintes tabelas: Códigos de ativação de funcionalidades compatíveis com encriptação (conversões apenas de porta de base) A iniciar a configuração
A terminar a configuração
ID do submodelo do controlador
Portas para converter
ID do submodelo do controlador
Portas convertidas para
Código de ativação do recurso
360
Portas de placa base FC
362
Portas de base iSCSI
SGL-2SB-ZEX13
362
Portas de base iSCSI
360
Portas de placa base FC
5GI-4TB-ZW3HL
Códigos de ativação de recursos capazes de criptografia A iniciar a configuração
A terminar a configuração
ID do submodelo do controlador
Portas da placa de base
Portas HIC
ID do submodelo do controlador
Portas da placa de base
Portas HIC
Código de ativação do recurso
360
FC
Iser
361
FC
SRP
UGG-XSB-ZCZKU
362
ISCSI
Iser
SGL-2SB-ZEX13
363
ISCSI
SRP
VGN-LTB-ZGFCT
382
Não disponível
NVMe/IB
KGI-ISB-ZDHQF
403
Não disponível
NVMe/RoCE ou NVMe/FC
YGH-BHK-Z8EKB
361
FC
SRP
360
FC
Iser
JGS-0TB-ZID1V
362
ISCSI
Iser
UGX-RTB-ZLBPV
363
ISCSI
SRP
2G1-BTB-ZMRYN
382
Não disponível
NVMe/IB
TGV-8TB-ZKTH6
403
Não disponível
NVMe/RoCE ou NVMe/FC
JGM-EIK-ZAC6Q
362
ISCSI
Iser
360
FC
Iser
5GI-4TB-ZW3HL
361
FC
SRP
EGL-NTB-ZXKQ4
363
ISCSI
SRP
HGP-QUB-Z1ICJ
383
Não disponível
NVMe/IB
BGS-AUB-Z2YNG
403
Não disponível
NVMe/RoCE ou NVMe/FC
1GW-LIK-ZG9HN
363
ISCSI
SRP
360
FC
Iser
SGU-TUB-Z3G2U
361
FC
SRP
FGX-DUB-Z5WF7
362
ISCSI
SRP
LG3-GUB-Z7V17
383
Não disponível
NVMe/IB
NG5-ZUB-Z8C8J
403
Não disponível
NVMe/RoCE ou NVMe/FC
WG2-0IK-ZI75U
382
Não disponível
NVMe/IB
360
FC
Iser
QG6-ETB-ZPPPT
361
FC
SRP
XG8-XTB-ZQ7XS
362
ISCSI
Iser
SGB-HTB-ZS0AH
363
ISCSI
SRP
TGD-1TB-ZT5TL
403
Não disponível
NVMe/RoCE ou NVMe/FC
IGR-IIK-ZDBRB
383
Não disponível
NVMe/IB
360
FC
Iser
LG8-JUB-ZATLD
361
FC
SRP
LGA-3UB-ZBAX1
362
ISCSI
Iser
NGF-7UB-ZE8KX
363
ISCSI
SRP
3GI-QUB-ZFP1Y
403
Não disponível
NVMe/RoCE ou NVMe/FC
5G7-RIK-ZL5PE
403
Não disponível
NVMe/RoCE ou NVMe/FC
360
FC
Iser
BGC-UIK-Z03GR
361
FC
SRP
LGF-EIK-ZPJRX
362
ISCSI
Iser
PGJ-HIK-ZSIDZ
363
ISCSI
SRP
1GM-1JK-ZTYQX
382
Não disponível
NVMe/IB
JGH-XIK-ZQ142
Códigos de ativação de funcionalidades sem encriptação (conversões apenas de porta de base) A iniciar a configuração
A terminar a configuração
ID do submodelo do controlador
Portas para converter
ID do submodelo do controlador
Portas convertidas para
Código de ativação do recurso
365
Portas de placa base FC
367
Portas de base iSCSI
BGU-GVB-ZM3KW
367
Portas de base iSCSI
366
Portas de placa base FC
9GU-2WB-Z503D
Códigos de ativação do recurso não-criptografia A iniciar a configuração
A terminar a configuração
ID do submodelo do controlador
Portas da placa de base
Portas HIC
ID do submodelo do controlador
Portas da placa de base
Portas HIC
Código de ativação do recurso
365
FC
Iser
366
FC
SRP
BGP-DVB-ZJ4YC
367
ISCSI
Iser
BGU-GVB-ZM3KW
368
ISCSI
SRP
4GX-ZVB-ZNJVD
384
Não disponível
NVMe/IB
TGS-WVB-ZKL9T
405
Não disponível
NVMe/RoCE ou NVMe/FC
WGC-GJK-Z7PU2
366
FC
SRP
365
FC
Iser
WG2-3VB-ZQHLF
367
ISCSI
Iser
QG7-6VB-ZSF8M
368
ISCSI
SRP
PGA-PVB-ZUWMX
384
Não disponível
NVMe/IB
CG5-MVB-ZRYW1
405
Não disponível
NVMe/RoCE ou NVMe/FC
3GH-JJK-ZANJQ
367
ISCSI
Iser
365
FC
Iser
PGR-IWB-Z48PC
366
FC
SRP
9GU-2WB-Z503D
368
ISCSI
SRP
SGJ-IWB-ZJFE4
385
Não disponível
NVMe/IB
UGM-2XB-ZKV0B
405
Não disponível
NVMe/RoCE ou NVMe/FC
8GR-QKK-ZFJTP
368
ISCSI
SRP
365
FC
Iser
YG0-LXB-ZLD26
366
FC
SRP
SGR-5XB-ZNTFB
367
ISCSI
SRP
PGZ-5WB-Z8M0N
385
Não disponível
NVMe/IB
KG2-0WB-Z9477
405
Não disponível
NVMe/RoCE ou NVMe/FC
2GV-TKK-ZIHI6
384
Não disponível
NVMe/IB
365
FC
Iser
SGF-SVB-ZWU9M
366
FC
SRP
7GH-CVB-ZYBGV
367
ISCSI
Iser
6GK-VVB-ZZSRN
368
ISCSI
SRP
RGM-FWB-Z195H
405
Não disponível
NVMe/RoCE ou NVMe/FC
VGM-NKK-ZDLDK
385
Não disponível
NVMe/IB
365
FC
Iser
GG5-8WB-ZBKEM
366
FC
SRP
KG7-RWB-ZC2RZ
367
ISCSI
Iser
NGC-VWB-ZFZEN
368
ISCSI
SRP
4GE-FWB-ZGGQJ
405
Não disponível
NVMe/RoCE ou NVMe/FC
NG1-WKK-ZLFAI
405
Não disponível
NVMe/RoCE ou NVMe/FC
365
FC
Iser
MG6-ZKK-ZNDVC
366
FC
SRP
WG9-JKK-ZPUAR
367
ISCSI
Iser
NGE-MKK-ZRSW9
368
ISCSI
SRP
TGG-6KK-ZT9BU
384
Não disponível
NVMe/IB
AGB-3KK-ZQBLR
Se o ID do submodelo do controlador não estiver listado, "Suporte à NetApp" contacte . -
No System Manager, localize o identificador de ativação da funcionalidade.
-
Aceda ao .
-
Role para baixo até Complementos.
-
Em Change Feature Pack, localize o Feature Enable Identifier.
-
Copie e cole esse número de 32 dígitos em um arquivo de texto.
-
-
Aceda a "Ativação de licença do NetApp: Ativação do recurso Premium do storage array"e introduza as informações necessárias para obter o pacote de funcionalidades.
-
Número de série do chassis
-
Código de ativação do recurso
-
Identificador de ativação de funcionalidade
O site de ativação de recursos Premium inclui um link para ""instruções de ativação de recursos Premium"". Não tente usar essas instruções para este procedimento.
-
-
Escolha se deseja receber o arquivo-chave do pacote de recursos em um e-mail ou baixá-lo diretamente do site.
Etapa 3: Parar a e/S do host
Pare todas as operações de e/S do host antes de converter o protocolo das portas do host. Não é possível acessar dados no storage array até concluir a conversão com êxito.
Esta tarefa só se aplica se você estiver convertendo uma matriz de armazenamento que já esteja em uso.
-
Certifique-se de que nenhuma operação de e/S esteja ocorrendo entre o storage array e todos os hosts conectados. Por exemplo, você pode executar estas etapas:
-
Parar todos os processos que envolvem os LUNs mapeados do armazenamento para os hosts.
-
Garantir que nenhuma aplicação esteja gravando dados em LUNs mapeados do storage para os hosts.
-
Desmonte todos os sistemas de arquivos associados a volumes no array.
As etapas exatas para interromper as operações de e/S do host dependem do sistema operacional do host e da configuração, que estão além do escopo dessas instruções. Se você não tiver certeza de como interromper as operações de e/S do host em seu ambiente, considere encerrar o host.
Possível perda de dados — se você continuar este procedimento enquanto as operações de e/S estão ocorrendo, o aplicativo host pode perder dados porque o storage array não estará acessível. -
-
Se o storage array participar de uma relação de espelhamento, interrompa todas as operações de e/S de host no storage array secundário.
-
Aguarde até que quaisquer dados na memória cache sejam gravados nas unidades.
O LED verde Cache ative (1) na parte de trás de cada controlador está ligado quando os dados em cache precisam ser gravados nas unidades. Tem de esperar que este LED se desligue.
-
Na página inicial do Gerenciador do sistema do SANtricity, selecione Exibir operações em andamento.
-
Aguarde que todas as operações sejam concluídas antes de continuar com o próximo passo.

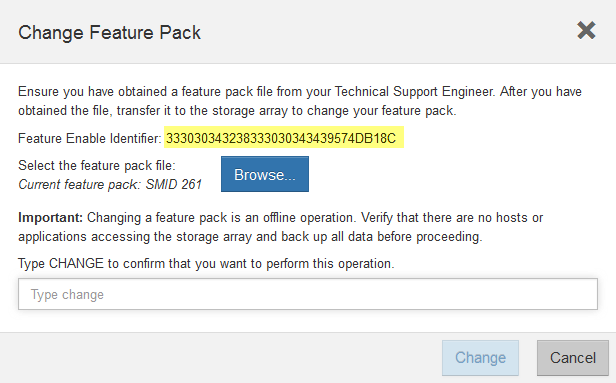

Passo 4: Altere o pacote de recursos
Altere o pacote de recursos para converter o protocolo de host das portas de host da placa base, as portas IB HIC ou ambos os tipos de portas.
-
No Gerenciador do sistema SANtricity, selecione .
-
Em Add-ons, selecione Change Feature Pack.
-
Clique em Procurar e, em seguida, selecione o pacote de funcionalidades que pretende aplicar.
-
Digite Change no campo.
-
Clique em alterar.
A migração do pacote de recursos começa. Ambos os controladores reiniciam automaticamente duas vezes para permitir que o novo pacote de recursos entre em vigor. O storage array retorna a um estado responsivo após a reinicialização ser concluída.
-
Confirme se as portas do host têm o protocolo que você espera.
-
No Gerenciador do sistema SANtricity, selecione hardware.
-
Clique em Mostrar parte posterior da prateleira.
-
Selecione o gráfico para o controlador A ou controlador B.
-
Selecione View settings no menu de contexto.
-
Selecione a guia interfaces de host.
-
Clique em Mostrar mais configurações.
-
Revise os detalhes mostrados para as portas de base e as portas HIC (rotulada como "lote 1") e confirme se cada tipo de porta tem o protocolo que você espera.
-
