Esta seção descreve os recursos opcionais do FlexPod Express.

Observação A inicialização SAN é opcional, mas altamente recomendada, pois permite a movimentação do perfil do servidor durante upgrades ou substituições de hardware.

Opção de inicialização iSCSI

Os requisitos mínimos para a opção de inicialização iSCSI incluem:

  • Uma licença/funcionalidade iSCSI ativada no controlador de armazenamento NetApp

  • Um adaptador Ethernet 10Gbps de duas portas em cada nó no par de HA do controlador de storage NetApp

  • Um adaptador no servidor Cisco UCS que é capaz de inicializar iSCSI

Opção Cisco UCS X-Series Direct e AFF/ASA/FAS de conexão direta

NetApp storage controllers podem ser conectados diretamente aos interconectores de malha do Cisco UCS sem qualquer switch SAN upstream. FlexPod Express oferece suporte tanto à inicialização por FC quanto por iSCSI com o UCS X-Series Direct.

Os requisitos de licenciamento e hardware são os seguintes:

  • É necessária uma licença de protocolo no controlador de storage NetApp.

  • Um adaptador Cisco UCS (iniciador) é necessário no servidor. Para obter uma lista de adaptadores Cisco UCS suportados, consulte o NetApp "IMT" .

  • É necessário um adaptador de destino no controlador de armazenamento NetApp.

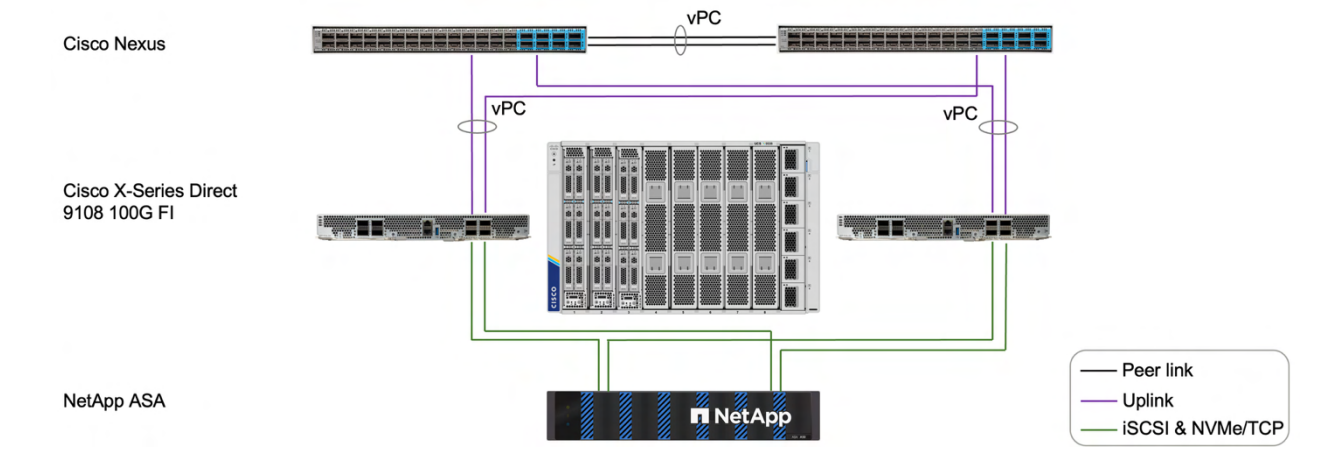

A figura a seguir mostra uma topologia UCS X-Series Direct e ASA conectada diretamente para SAN baseada em IP.

Topologia Direct e direct-attached ASA da UCS X-Series para SAN baseada em IP

Notas:

  • O Cisco UCS está configurado no modo de comutação Ethernet.

  • As interconexões de portas iSCSI do destino para a malha são configuradas como portas de storage Ethernet para dados iSCSI.

A figura a seguir mostra uma topologia UCS X-Series Direct e ASA conectada diretamente para SAN baseada em IP e baseada em FC.

Topologia direta e de conexão direta ASA da UCS X-Series para SAN baseada em IP e FC

Notas:

  • O Cisco UCS é configurado no modo de comutação FC.

  • As portas FC do destino para a malha, as interconexões são configuradas como portas de storage FC.

Para obter mais informações sobre esta configuração, consulte "FlexPod Solução SAN com Cisco UCS X-Series Direct e NetApp ASA".

Observação Os exemplos acima utilizam o controlador de armazenamento NetApp ASA, mas a mesma configuração é compatível com os controladores de armazenamento NetApp AFF e FAS.
