NVA-1173 NetApp AIPod com sistemas NVIDIA DGX - Componentes de hardware

Esta seção se concentra nos componentes de hardware do NetApp AIPod com sistemas NVIDIA DGX.

Sistemas de armazenamento NetApp AFF

Os sistemas de armazenamento de última geração da NetApp AFF permitem que os departamentos de TI atendam aos requisitos de armazenamento empresarial com desempenho líder do setor, flexibilidade superior, integração com a nuvem e o melhor gerenciamento de dados da categoria. Projetados especificamente para flash, os sistemas AFF ajudam a acelerar, gerenciar e proteger dados essenciais aos negócios.

Sistemas de armazenamento AFF A90

O NetApp AFF A90, equipado com o software de gerenciamento de dados NetApp ONTAP, oferece proteção de dados integrada, recursos anti-ransomware opcionais e o alto desempenho e resiliência necessários para dar suporte às cargas de trabalho empresariais mais críticas. Ele elimina interrupções em operações de missão crítica, minimiza o ajuste de desempenho e protege seus dados contra ataques de ransomware. Oferece: • Desempenho líder do setor • Segurança de dados incomparável • Atualizações simplificadas e não disruptivas

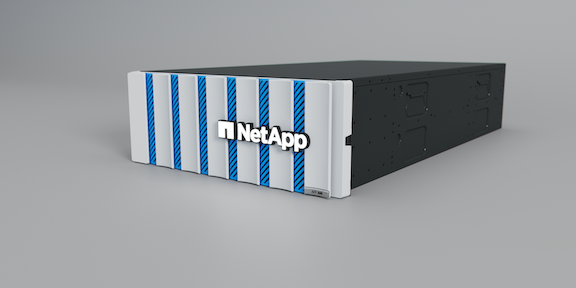

_Sistema de armazenamento NetApp AFF A90

Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

Desempenho líder do setor

O AFF A90 gerencia facilmente cargas de trabalho de última geração, como aprendizado profundo, IA e análises de alta velocidade, bem como bancos de dados empresariais tradicionais, como Oracle, SAP HANA, Microsoft SQL Server e aplicativos virtualizados. Ele mantém aplicativos essenciais aos negócios em execução na velocidade máxima com até 2,4 milhões de IOPS por par de HA e latência de até 100 µs, além de aumentar o desempenho em até 50% em relação aos modelos anteriores da NetApp . Com NFS sobre RDMA, pNFS e Session Trunking, os clientes podem atingir o alto nível de desempenho de rede necessário para aplicativos de última geração usando a infraestrutura de rede de data center existente. Os clientes também podem escalar e crescer com suporte multiprotocolo unificado para SAN, NAS e armazenamento de objetos e oferecer flexibilidade máxima com software de gerenciamento de dados ONTAP unificado e único, para dados no local ou na nuvem. Além disso, a saúde do sistema pode ser otimizada com análises preditivas baseadas em IA fornecidas pelo Active IQ e Cloud Insights.

Segurança de dados sem comprometimento

Os sistemas AFF A90 contêm um conjunto completo de software de proteção de dados integrado e consistente com aplicativos da NetApp . Ele fornece proteção de dados integrada e soluções anti-ransomware de ponta para prevenção e recuperação pós-ataque. Arquivos maliciosos podem ser bloqueados e não podem ser gravados no disco, e anormalidades no armazenamento são facilmente monitoradas para obter insights.

Atualizações simplificadas e não disruptivas

O AFF A90 está disponível como uma atualização não disruptiva no chassi para clientes A800 existentes. A NetApp simplifica a atualização e a eliminação de interrupções em operações de missão crítica por meio de nossos recursos avançados de confiabilidade, disponibilidade, capacidade de manutenção e capacidade de gerenciamento (RASM). Além disso, a NetApp aumenta ainda mais a eficiência operacional e simplifica as atividades diárias das equipes de TI porque o software ONTAP aplica automaticamente atualizações de firmware para todos os componentes do sistema.

Para as maiores implantações, os sistemas AFF A1K oferecem as mais altas opções de desempenho e capacidade, enquanto outros sistemas de armazenamento NetApp , como o AFF A70 e o AFF C800, oferecem opções para implantações menores com custos mais baixos.

NVIDIA DGX BasePOD

O NVIDIA DGX BasePOD é uma solução integrada que consiste em componentes de hardware e software NVIDIA , soluções MLOps e armazenamento de terceiros. Aproveitando as melhores práticas de design de sistemas escaláveis com produtos NVIDIA e soluções de parceiros validadas, os clientes podem implementar uma plataforma eficiente e gerenciável para desenvolvimento de IA. A Figura 1 destaca os vários componentes do NVIDIA DGX BasePOD.

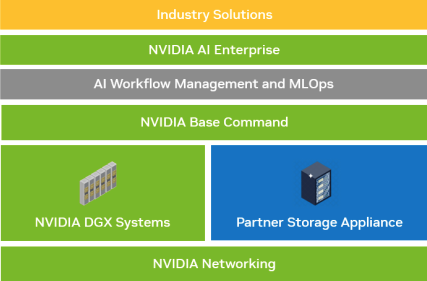

Solução NVIDIA DGX BasePOD

Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

Sistemas NVIDIA DGX H100

O sistema NVIDIA DGX H100™ é a potência da IA que é acelerada pelo desempenho inovador da GPU NVIDIA H100 Tensor Core.

Sistema NVIDIA DGX H100

Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

As principais especificações do sistema DGX H100 são: • Oito GPUs NVIDIA H100. • 80 GB de memória GPU por GPU, para um total de 640 GB. • Quatro chips NVIDIA NVSwitch. • Processadores Intel Xeon Platinum 8480 duplos de 56 núcleos com suporte a PCIe 5.0. • 2 TB de memória de sistema DDR5. • Quatro portas OSFP atendendo oito adaptadores NVIDIA ConnectX-7 (InfiniBand/Ethernet) de porta única e dois adaptadores NVIDIA ConnectX-7 (InfiniBand/Ethernet) de porta dupla. • Duas unidades M.2 NVMe de 1,92 TB para DGX OS, oito unidades U.2 NVMe de 3,84 TB para armazenamento/cache. • Potência máxima de 10,2 kW. As portas traseiras da bandeja da CPU DGX H100 são mostradas abaixo. Quatro das portas OSFP atendem oito adaptadores ConnectX-7 para a estrutura de computação InfiniBand. Cada par de adaptadores ConnectX-7 de porta dupla fornece caminhos paralelos para as estruturas de armazenamento e gerenciamento. A porta fora de banda é usada para acesso BMC .

Painel traseiro NVIDIA DGX H100

Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

Rede NVIDIA

Switch NVIDIA Quantum-2 QM9700

Switch NVIDIA Quantum-2 QM9700 InfiniBand

Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

Os switches NVIDIA Quantum-2 QM9700 com conectividade InfiniBand de 400 Gb/s alimentam a malha computacional nas configurações NVIDIA Quantum-2 InfiniBand BasePOD. Os adaptadores de porta única ConnectX-7 são usados para a estrutura de computação InfiniBand. Cada sistema NVIDIA DGX tem conexões duplas com cada switch QM9700, fornecendo vários caminhos de alta largura de banda e baixa latência entre os sistemas.

Comutador NVIDIA Spectrum-3 SN4600

Switch NVIDIA Spectrum-3 SN4600

Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

Os switches NVIDIA Spectrum®-3 SN4600 oferecem 128 portas no total (64 por switch) para fornecer conectividade redundante para gerenciamento em banda do DGX BasePOD. O switch NVIDIA SN4600 pode fornecer velocidades entre 1 GbE e 200 GbE. Para dispositivos de armazenamento conectados via Ethernet, os switches NVIDIA SN4600 também são usados. As portas nos adaptadores NVIDIA DGX Dual-Port ConnectX-7 são usadas para gerenciamento em banda e conectividade de armazenamento.

Comutador NVIDIA Spectrum SN2201

Switch NVIDIA Spectrum SN2201

Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

Os switches NVIDIA Spectrum SN2201 oferecem 48 portas para fornecer conectividade para gerenciamento fora de banda. O gerenciamento fora de banda fornece conectividade de gerenciamento consolidada para todos os componentes no DGX BasePOD.

Adaptador NVIDIA ConnectX-7

Adaptador NVIDIA ConnectX-7

Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

O adaptador NVIDIA ConnectX-7 pode fornecer 25/50/100/200/400G de taxa de transferência. Os sistemas NVIDIA DGX usam adaptadores ConnectX-7 de porta única e dupla para fornecer flexibilidade em implantações DGX BasePOD com InfiniBand e Ethernet de 400 Gb/s.
