5. Detalhes do design da solução e da arquitetura de storage

Colaboradores nkarthik
PDFs

Karthikeyan Nagalingam, NetApp

[[5-1-design-principles]]
== 5.1 Princípios de Projeto

Configuração em vez de alterações de código; limites de estágio explícitos com contratos tipados; roteamento consistente de artefatos; validação com falha rápida com erros acionáveis; neutralidade de camada de storage.

[[5-2-stage-design-summary]]
== 5.2 Resumo do design do estágio

Estágio Resumo do projeto

Ingestão

ingestion_tool`seleciona `s3_direct, none, airbyte, ou nifi; retorna metadados normalizados

Preparação de dados

Descobre/aceita chaves tabulares brutas do StorageGRID; normaliza Airbyte/CSV simples; produz divisões determinísticas de treino/validação/inferência; grava um prefixo de dados preparados com carimbo de execução e um manifesto no bucket NAS do ONTAP

Mobilidade de dados (XCP)

Copia os dados preparados da exportação NFS do ONTAP NAS; xcp_copy_destination controla o destino do XCP e o caminho de leitura de treinamento

Treinamento de modelo

Treina localmente ou a partir do destino do XCP (S3/LustreFS); descoberta em vários formatos (CSV/Parquet/JSON)

Ajuste fino

Materializa o modelo base do destino XCP; partial_fit com conjunto de classes expandido; republica o modelo ajustado

Inferência

Materializa artefatos ajustados a partir do mesmo destino do XCP; escopo de divisão/texto configurável

Ponto de verificação/Retomada

write_stage_checkpoint`mantém o registro de conclusão; `_small_resume_guard valida/reutiliza em execuções subsequentes

Arquivamento

model_training`arquiva imediatamente os modelos principais treinados; `inferencing aguarda previsões e arquiva o conjunto completo de resultados; inclusão opcional da entrada XCP e limpeza da pasta de dados brutos

[[5-3-configuration-driven-philosophy]]
== 5.3 Filosofia orientada à configuração

Todas as seleções não secretas de storage, mecanismo e comportamento são `dag_run.conf`parâmetros; alternar entre S3 e LustreFS, ou entre Python e Spark, não requer nenhuma modificação de código, enquanto o armazenamento de segredos gerenciado pelo Airflow resolve as credenciais necessárias.

[[5-4-storage-architecture-detail]]
== 5.4 Detalhes da arquitetura de storage

A arquitetura de storage separa o ciclo de vida da IA em camadas dedicadas: o StorageGRID armazena objetos de dados brutos e de arquivamento, o bucket NAS do ONTAP armazena conjuntos de dados preparados e com carimbo de execução, e o ONTAP S3 ou o LustreFS fornecem a camada de treinamento ativa selecionada. Essa separação mantém os dados de origem, os dados preparados, os artefatos do modelo e as evidências arquivadas gerenciáveis de forma independente, preservando a linhagem por meio do compartilhado run_stamp.

[[5-4-1-storage-layout-diagrams]]
=== 5.4.1 Diagramas de layout de armazenamento

Nível Caminho de armazenamento lógico Conteúdo / Artefatos armazenados

StorageGRID camada de dados brutos

s3://raw_bucket/raw_prefix/

Partes tabulares de CSV (tabular_part_*.csv), entradas de texto (text_base.json, text_finetune.json, text_infer.json)

Nível preparado para ONTAP NAS

s3://prepared_bucket/prepared_prefix/run_stamp/

Divisões formatadas (data/tabular_*.csv), arquivos de texto, data_prep_manifest.json, tabelas Lakehouse (tables/ Delta/Iceberg)

Nível de treinamento ativo (XCP Dest)

<xcp_prefix>/formatted/run_stamp/

Divisões de dados copiadas, binários de modelos treinados (artifacts/*.bin), métricas de avaliação (artifacts/*_metrics.json)

Camada de arquivamento do StorageGRID

s3://archive_bucket/archive_prefix/stage/run_stamp/

Artefatos de modelo completo ou de linha de base com escopo de estágio, evidências de previsão (tabular_predictions.csv, text_predictions.json)

Linhagem e fluxo entre camadas

Dados brutos → Preparado → Camada ativa → Arquivamento

Movimentação de dados completamente e linhagem de artefatos vinculadas em todas as camadas de storage por meio do compartilhamento run_stamp

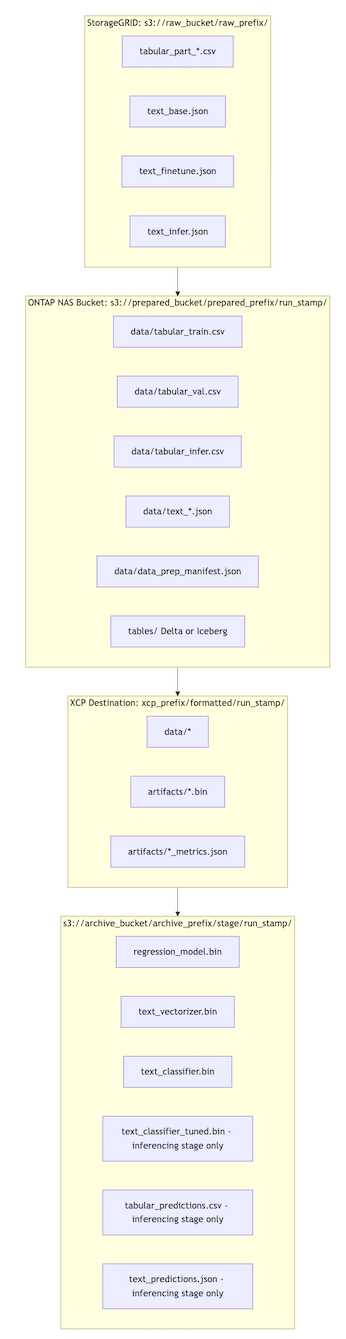

Este diagrama mapeia o layout lógico de buckets e prefixos para uma única execução de pipeline em todas as camadas de storage:

Layout de armazenamento lógico para uma única execução de pipeline

[[5-4-2-storage-sizing-guidance]]
=== 5.4.2 Orientações para dimensionamento do storage

Dimensione cada camada independentemente, de acordo com sua função e política de retenção. O ONTAP NAS e o destino XCP selecionado devem acomodar execuções ativas simultâneas, enquanto a capacidade do StorageGRID é determinada principalmente pelos dados brutos e pela retenção de arquivamento. Inclua capacidade de trabalho temporária e margem de crescimento ao planejar a simultaneidade máxima do pipeline.

Nível Critérios de dimensionamento

Bucket bruto do StorageGRID

Volume de ingestão × janela de retenção

Bucket de dados preparados do ONTAP NAS

Tamanho do conjunto de dados preparado × número de execuções retidas

Destino do XCP (S3 ou Lustre)

Tamanho máximo do conjunto de dados de treinamento simultâneo + sobrecarga de artefatos do modelo

Bucket de arquivamento

Política de retenção × seleção do estágio de arquivamento (model_training = menor; inferencing = maior)

[[5-4-3-storage-performance-considerations]]
=== 5.4.3 Considerações sobre o desempenho do storage

O destino do XCP é selecionado por execução xcp_copy_destination, permitindo que o desempenho do armazenamento corresponda à carga de trabalho, em vez de forçar todas as cargas de trabalho para uma única camada. Selecione LustreFS para conjuntos de dados com grande número de linhas, muitos leitores simultâneos ou treinamento com uso intensivo de E/S. Selecione o ONTAP S3 para cargas de trabalho com acesso elástico e custo reduzido, cujos requisitos de desempenho não exigem um sistema de arquivos paralelo. Em ambos os casos, o XCP mantém os dados e os artefatos do modelo alinhados com a camada de treinamento selecionada.
