Procedimento de implantação para usar FSx para ONTAP como um armazenamento de dados NFS

Colaboradores kevin-hoke
PDFs

Esta seção mostrará as etapas sobre como implantar o FSx para ONTAP como um armazenamento de dados NFS. As etapas para implantar um armazenamento de dados iSCSI são detalhadas na próxima seção.

Etapas de implantação de alto nível

A implantação do sistema de arquivos FSx para ONTAP para uso como um armazenamento de dados NFS para o Amazon EVS e o estabelecimento de conectividade entre os dois serviços incluirão as seguintes etapas:

  • Configurando um FSx para o sistema de arquivos ONTAP na mesma VPC onde o ambiente Amazon EVS VCF está localizado.

  • Validando os grupos de segurança e a tabela de roteamento.

  • Anexando um volume de armazenamento FSx para ONTAP para uso como um armazenamento de dados NFS para Amazon EVS.

Pré-requisitos

Os seguintes pré-requisitos devem estar em vigor antes de você iniciar o processo de configuração de um FSx para ONTAP como um armazenamento de dados NFS para o Amazon EVS:

  • Um ambiente de virtualização Amazon EVS. Para obter mais informações sobre como fazer isso, consulte a documentação em"Guia de introdução ao Amazon EVS" .

  • Crie uma Zona de Disponibilidade Única (AZ) FSx para ONTAP com capacidade de armazenamento SSD apropriada, IOPS provisionados e taxa de transferência.

  • Para um desempenho ideal, coloque o FSx para o sistema de arquivos ONTAP na mesma VPC que a instância do Amazon EVS. Observe que o VPC Peering também é suportado nos casos em que o FSx for ONTAP é implantado em um VPC diferente.

  • Com base nos requisitos de desempenho, selecione o IOPS e a taxa de transferência corretos necessários para um FSx Single-AZ para sistema de arquivos ONTAP . Ver"detalhes de especificação de desempenho para FSx para ONTAP" para entender a taxa de transferência e o IOPS que cada opção disponível fornece.

Observação Neste guia, implantaremos o sistema de arquivos FSx para ONTAP na mesma sub-rede que a sub-rede de acesso ao serviço.

Depois que o ambiente de virtualização do Amazon EVS for implantado na VPC, você poderá prosseguir com a configuração do sistema de arquivos Single-AZ FSx para ONTAP que será usado como um armazenamento de dados NFS.

Observação Seu sistema de arquivos FSx para ONTAP deve ser implantado na mesma AZ que o Amazon EVS SDDC.

Crie um FSx para o sistema de arquivos ONTAP

As etapas a seguir mostrarão como provisionar e montar um FSx para o sistema de arquivos ONTAP :

  1. Acesse o Amazon FSx Console em https://console.aws.amazon.com/fsx/ usando seu navegador de internet e faça login com suas credenciais.

  2. No console, selecione Criar sistema de arquivos. Isso iniciará o assistente de configuração para criar um FSx para o sistema de arquivos ONTAP .

  3. Primeiro, selecione o tipo de sistema de arquivos. Nas opções de sistema de arquivos disponíveis, selecione "Amazon FSx for NetApp ONTAP" e prossiga clicando no botão "Avançar".

    Figura representando a caixa de diálogo de seleção do tipo de sistema de arquivo

  4. Você poderá escolher entre as opções Criação rápida e Criação padrão. A criação rápida oferece configurações predefinidas e a criação padrão permite que você defina suas próprias configurações.

    Selecione a opção "Criação padrão".

    Figura representando o tipo de sistema de arquivo selecionado, caixa de diálogo de criação padrão

    Agora você estará no assistente de configuração do sistema de arquivos padrão. Na página de detalhes do sistema de arquivos, escolha e insira as mesmas informações mostradas na imagem abaixo:

    Figura representando o tipo de sistema de arquivo selecionado, assistente de criação padrão

  5. Role para baixo até encontrar uma seção chamada "Rede e segurança". Nesta seção, você definirá os detalhes da sub-rede e da VPC. Para os propósitos deste guia, selecionamos "EVS-VPC" no menu suspenso e selecionamos a sub-rede de acesso ao serviço (VLAN não marcada) como a sub-rede para o ambiente virtual EVS.

    Observação A sub-rede pode ser qualquer sub-rede privada não marcada na VPC. Ele também pode estar em uma VPC/sub-rede diferente conectada via VPC Peering, desde que o roteamento adequado tenha sido configurado.

    Figura representando o diálogo de segurança da rede

  6. Rolando para baixo, você encontrará a seção "Segurança e criptografia". Aqui, selecione a chave de criptografia no menu suspenso. Essas chaves são fornecidas pelo AWS Key Management Service (AWS KMS) e protegerão os dados em repouso no seu sistema de arquivos FSx for ONTAP .

    Em seguida, na configuração "Senha administrativa do sistema de arquivos", especifique uma senha exclusiva para o usuário fsxadmin que administrará o sistema de arquivos.

    Figura representando o diálogo de segurança e criptografia

  7. Em seguida, role para baixo até uma seção intitulada "Configuração padrão da máquina virtual de armazenamento". Aqui, você precisará fornecer um nome para a máquina virtual de armazenamento (SVM).

    Figura representando a caixa de diálogo de configuração da máquina virtual de armazenamento padrão

  8. Em seguida, role para baixo até a seção intitulada "Configuração de volume padrão". Aqui você fornecerá um nome para o volume e definirá o tamanho do volume. O protocolo de volume deve ser NFS v3 (habilitado por padrão). Clique na opção para habilitar recursos de eficiência de armazenamento (compactação, desduplicação e compactação) para reduzir o uso geral de armazenamento e os custos.

    Figura representando a caixa de diálogo Configuração de volume padrão

  9. Para a opção de níveis de armazenamento, selecione "Somente instantâneo" no menu suspenso e defina um período de resfriamento da política de níveis. O padrão é 31 dias, mas para este exemplo definimos um período de resfriamento de dois dias.

    Figura representando a caixa de diálogo Camadas de armazenamento

  10. Depois de criar o volume, modifique os seguintes parâmetros usando a interface de linha de comando do ONTAP (ONTAP CLI):

    Contexto Configuração

    Garantia de volume

    Nenhum (thin provisioned)

    reserva_fracionária

    0%

    reserva instantânea

    0%

    Dimensionamento automático

    crescer_encolher

    Eficiência de armazenamento

    Habilitado

    Política de níveis de volume

    Apenas instantâneo

    Atualização de tempo de acesso (-atime-update)

    Falso

    Leitura mínima à frente (-min-readahead)

    Falso

    Política de instantâneo

    Nenhum

  11. Na etapa opcional "Backup e manutenção", desative os backups automáticos diários e selecione "Sem preferência" para a janela de manutenção semanal.

    Clique em "Avançar" quando terminar.

    Figura representando a conclusão do diálogo de criação do sistema de arquivos

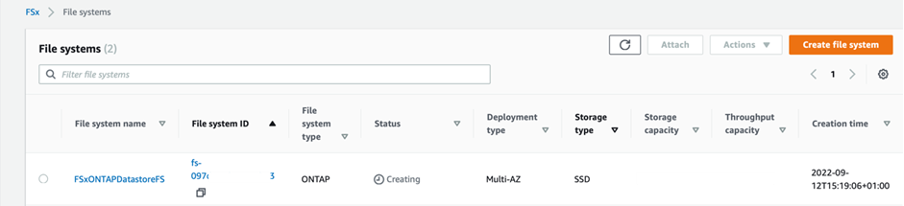

  12. Agora você receberá uma revisão de toda a configuração do sistema de arquivos que você definiu seguindo as etapas anteriores. Verifique se todos os parâmetros estão corretos e clique no botão "Criar sistema de arquivos" para concluir a configuração.

    Figura representando o diálogo de criação dos sistemas de arquivos

    Figura representando o diálogo de criação dos sistemas de arquivos

    Observação Para criar FSx adicionais para sistemas de arquivos ONTAP , você pode seguir as etapas detalhadas acima, ajustando os valores que afetam o desempenho e a capacidade do disco conforme necessário. Para saber mais sobre as opções de desempenho do FSx para ONTAP, consulte"esta página de documentação" .

Validando grupos de roteamento e segurança de VPC e ambiente de virtualização

Validar os grupos de roteamento e segurança do VPC e do SDDC é importante para garantir que o ambiente de virtualização do Amazon EVS e os componentes do sistema de arquivos FSx for ONTAP possam funcionar juntos corretamente.

  1. Navegue até Elastic VMware Service > Virtualization Environments > [seu ambiente Amazon EVS] e selecione a sub-rede de acesso ao serviço, conforme indicado pela seta verde abaixo:

    Figura representando o diálogo para a etapa acima

  2. Isso abrirá o painel de sub-rede. Encontre a tabela Rotas neste painel e clique nela.

    Neste exemplo, o sistema de arquivos FSxN ONTAP está na mesma VPC que o ambiente Amazon EVS VCF, portanto, as rotas padrão são suficientes.

    Figura representando o diálogo para a etapa acima

    Se o sistema de arquivos FSx para ONTAP estiver em uma VPC diferente, verifique se as rotas para essa VPC foram adicionadas. Neste exemplo, foram adicionadas rotas para VPC Peering para a VPC onde o sistema FSx for ONTAP reside.

    Figura representando o diálogo para a etapa acima

  3. Em seguida, você precisará verificar se o grupo de segurança conectado ao sistema de arquivos FSx para ONTAP (ou seja, aquele conectado à interface de rede elástica (ENI) — permite acesso às portas NFS).

    Para obter uma lista completa de portas de protocolo NFS e iSCSI, consulte o link: https://docs.aws.amazon.com/fsx/latest/ONTAPGuide/limit-access-security-groups.html ]Documentação do Controle de Acesso ao Sistema de Arquivos com Amazon VPC].

    Para verificar se o seu sistema de arquivos FSx para ONTAP está associado ao grupo de segurança:

    1. No console da AWS, navegue até FSx > Sistemas de arquivos > [seu sistema de arquivos FSx para ONTAP ].

    2. Na aba Rede e Segurança, clique em ENI.

    3. Encontre o grupo de segurança listado nos detalhes da interface de rede associado à ENI (indicado pela seta verde na imagem abaixo).

      Figura representando o diálogo para a etapa acima

    4. Valide as portas. Neste exemplo mostrado na tela a seguir, todo o tráfego é permitido. No entanto, você pode limitá-los somente às portas NFS. Aqui está a lista dos portos:

      • Porta 111 TCP: Portmapper, usado para negociar quais portas são usadas em solicitações NFS.

      • Porta 635 TCP: Mountd, que é para receber solicitações de montagem de entrada.

      • Porta 2049 TCP: NFS, que manipula o tráfego NFS.

      • Porta 4045 TCP: Network Lock Manager (NLM), que lida com solicitações de bloqueio.

      • Porta 4046 TCP: Monitor de status de rede (NSM), que envia notificações aos clientes NFS quando o servidor é reinicializado para gerenciamento de bloqueio.

        Figura representando o diálogo para a etapa acima

Anexando um volume FSx para ONTAP NFS ao Amazon EVS para uso como um armazenamento de dados

Agora que seu sistema de arquivos FSx para ONTAP foi provisionado e todos os parâmetros de conectividade adequados foram validados, é hora de anexar um volume de armazenamento FSx para ONTAP ao Amazon EVS. As etapas a seguir mostrarão como acessar o vCenter e montar o volume FSx para ONTAP como um armazenamento de dados NFS:

  1. No cliente vSphere, vá para a aba "Datastore". Localize o Datacenter e navegue até Armazenamento > Novo Datastore, conforme mostrado abaixo:

    Figura representando o diálogo para a etapa acima

  2. Agora você estará no assistente Novo armazenamento de dados. Na etapa "Tipo", você escolherá um tipo de armazenamento de dados. Selecione "NFS" e clique em "PRÓXIMO" para prosseguir.

    Figura representando o diálogo para a etapa acima

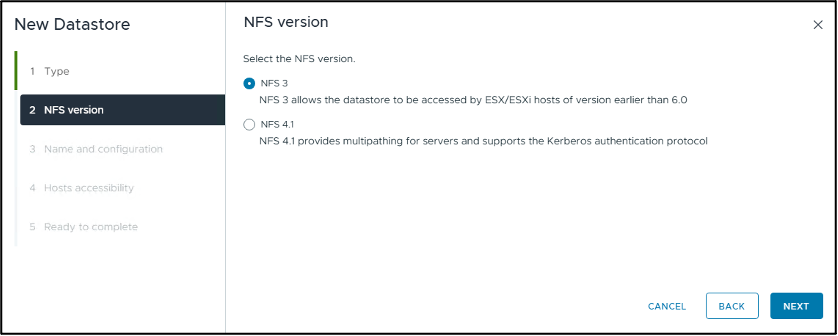

  3. Na etapa "Versão do NFS", você selecionará uma versão do NFS.

    Para os propósitos deste exemplo, escolheremos "NFS 3", mas observe que o NFS v4.1 também pode ser usado.

    Figura representando o diálogo para a etapa acima

  4. Na etapa "Nome e configuração", você irá:

    1. Dê um nome ao armazenamento de dados.

    2. Dê um nome à pasta. Use o caminho de junção para seu volume NFS.

    3. Dê um nome ao servidor. Use o nome DNS do NFS do seu SVM ou o endereço IP do NFS.

      Clique em "PRÓXIMO" para continuar.

    Figura representando o diálogo para a etapa acima

  5. Na etapa "Acessibilidade do host", selecione todos os hosts que exigem acesso ao armazenamento de dados e clique em "PRÓXIMO" para continuar.

    Figura representando o diálogo para a etapa acima

  6. Na etapa "Pronto para concluir", revise os dados e clique em "CONCLUIR" para concluir a configuração.

    Figura representando o diálogo para a etapa acima

  7. Valide se o armazenamento de dados NFS foi conectado acessando o vCenter, conforme mostrado abaixo:

    Figura representando o diálogo para a etapa acima
