Criando um armazenamento de dados NFS suplementar na AWS

Colaboradores kevin-hoke
PDFs

Depois que o VMware Cloud estiver pronto e conectado ao AWS VPC, você deverá implantar o Amazon FSx ONTAP em um VPC recém-designado em vez do VPC padrão original conectado ou existente.

Para começar, implante uma VPC adicional na mesma região e zona de disponibilidade onde o SDDC reside e, em seguida, implante o Amazon FSx ONTAP na nova VPC. "Configuração de um grupo SDDC na nuvem VMware" O console habilita as opções de configuração de rede necessárias para conectar-se à VPC recém-designada onde o FSx ONTAP será implantado.

Observação Implante o FSx ONTAP na mesma zona de disponibilidade que o VMware Cloud no AWS SDDC.
Observação Não é possível implantar o FSx ONTAP na VPC conectada. Em vez disso, você deve implantá-lo em uma nova VPC designada e, em seguida, conectar a VPC a um VMware Managed Transit Gateway (vTGW) por meio de grupos SDDC.
Etapa 1: criar o Amazon FSx ONTAP em uma nova VPC designada

Para criar e montar o sistema de arquivos Amazon FSx ONTAP , conclua as seguintes etapas:

  1. Abra o console do Amazon FSx em https://console.aws.amazon.com/fsx/ e escolha Criar sistema de arquivos para iniciar o assistente Criação de sistema de arquivos.

  2. Na página Selecionar tipo de sistema de arquivo, selecione * Amazon FSx ONTAP* e clique em Avançar. A página Criar sistema de arquivos é exibida.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

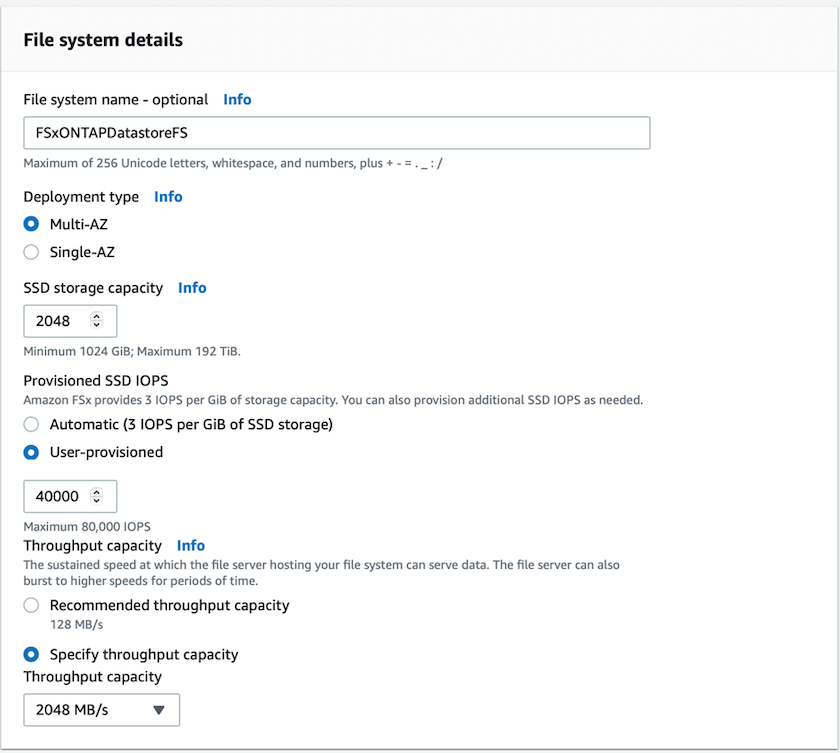

  3. Para o método de criação, escolha Criação Padrão.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

    Observação Os tamanhos do armazenamento de dados variam bastante de cliente para cliente. Embora o número recomendado de máquinas virtuais por armazenamento de dados NFS seja subjetivo, muitos fatores determinam o número ideal de VMs que podem ser colocadas em cada armazenamento de dados. Embora a maioria dos administradores considere apenas a capacidade, a quantidade de E/S simultânea enviada aos VMDKs é um dos fatores mais importantes para o desempenho geral. Use estatísticas de desempenho locais para dimensionar os volumes do armazenamento de dados adequadamente.

  4. Na seção Rede da Nuvem Privada Virtual (VPC), escolha a VPC apropriada e as sub-redes preferenciais, juntamente com a tabela de rotas. Neste caso, Demo-FSxforONTAP-VPC é selecionado no menu suspenso.

    Observação Certifique-se de que esta seja uma nova VPC designada e não a VPC conectada.
    Observação Por padrão, o FSx ONTAP usa 198.19.0.0/16 como o intervalo de endereço IP de ponto de extremidade padrão para o sistema de arquivos. Certifique-se de que o intervalo de endereços IP do endpoint não entre em conflito com o VMC no AWS SDDC, nas sub-redes VPC associadas e na infraestrutura local. Se não tiver certeza, use um intervalo que não se sobreponha e não haja conflitos.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

  5. Na seção Segurança e Criptografia da chave de criptografia, escolha a chave de criptografia do AWS Key Management Service (AWS KMS) que protege os dados em repouso do sistema de arquivos. Para a Senha administrativa do sistema de arquivos, insira uma senha segura para o usuário fsxadmin.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

  6. Na seção Configuração padrão da máquina virtual de armazenamento, especifique o nome da SVM.

    Observação A partir do GA, quatro armazenamentos de dados NFS são suportados.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

  7. Na seção Configuração de volume padrão, especifique o nome e o tamanho do volume necessário para o armazenamento de dados e clique em Avançar. Este deve ser um volume NFSv3. Para Eficiência de armazenamento, escolha Ativado para ativar os recursos de eficiência de armazenamento do ONTAP (compactação, desduplicação e compactação). Após a criação, use o shell para modificar os parâmetros do volume usando volume modify da seguinte maneira:

    Contexto Configuração

    Garantia de volume (estilo de garantia de espaço)

    Nenhum (thin provisioned) – definido por padrão

    reserva_fracionária (reserva-fracionária)

    0% – definido por padrão

    snap_reserve (percentual de espaço para instantâneo)

    0%

    Dimensionamento automático (modo de dimensionamento automático)

    crescer_encolher

    Eficiência de armazenamento

    Habilitado – definido por padrão

    Excluir automaticamente

    volume / mais antigo primeiro

    Política de níveis de volume

    Somente instantâneo – definido por padrão

    tente_primeiro

    Crescimento automático

    Política de instantâneo

    Nenhum

    Use o seguinte comando SSH para criar e modificar volumes:

    Comando para criar novo volume de armazenamento de dados a partir do shell:

    volume create -vserver FSxONTAPDatastoreSVM -volume DemoDS002 -aggregate aggr1 -size 1024GB -state online -tiering-policy snapshot-only -percent-snapshot-space 0 -autosize-mode grow -snapshot-policy none -junction-path /DemoDS002

    Observação: Os volumes criados via shell levarão alguns minutos para aparecer no console da AWS.

    Comando para modificar parâmetros de volume que não são definidos por padrão:

    volume modify -vserver FSxONTAPDatastoreSVM -volume DemoDS002 -fractional-reserve 0
volume modify -vserver FSxONTAPDatastoreSVM -volume DemoDS002 -space-mgmt-try-first vol_grow
volume modify -vserver FSxONTAPDatastoreSVM -volume DemoDS002 -autosize-mode grow

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

    Observação Durante o cenário de migração inicial, a política de snapshot padrão pode causar problemas de capacidade máxima do armazenamento de dados. Para superar isso, modifique a política de snapshot para atender às necessidades.

  8. Revise a configuração do sistema de arquivos mostrada na página Criar sistema de arquivos.

  9. Clique em Criar sistema de arquivos.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

    Observação Repita as etapas anteriores para criar mais máquinas virtuais de armazenamento ou sistemas de arquivos e volumes de armazenamento de dados de acordo com os requisitos de capacidade e desempenho.

Para saber mais sobre o desempenho do Amazon FSx ONTAP , consulte "Desempenho do Amazon FSx ONTAP" .

Etapa 2: Criar grupo SDDC

Depois que os sistemas de arquivos e SVMs forem criados, use o VMware Console para criar um grupo SDDC e configurar o VMware Transit Connect. Para fazer isso, conclua as etapas a seguir e lembre-se de que você deve navegar entre o VMware Cloud Console e o AWS Console.

  1. Faça login no console do VMC em https://vmc.vmware.com .

  2. Na página Inventário, clique em Grupos SDDC.

  3. Na aba Grupos SDDC, clique em AÇÕES e selecione Criar Grupo SDDC. Para fins de demonstração, o grupo SDDC é chamado FSxONTAPDatastoreGrp .

  4. Na grade de Associação, selecione os SDDCs a serem incluídos como membros do grupo.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

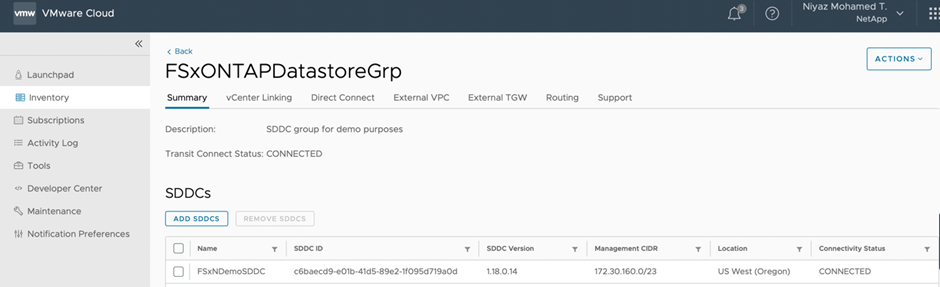

  5. Verifique se a opção "Configurar o VMware Transit Connect para seu grupo incorrerá em cobranças por anexo e transferência de dados" está marcada e selecione Criar grupo. O processo pode levar alguns minutos para ser concluído.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

Etapa 3: Configurar a conexão do VMware Transit

  1. Anexe a VPC designada recém-criada ao grupo SDDC. Selecione a aba VPC Externa e siga as instruções "instruções para anexar uma VPC externa ao grupo" . Esse processo pode levar de 10 a 15 minutos para ser concluído.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

  2. Clique em Adicionar conta.

    1. Forneça a conta da AWS que foi usada para provisionar o sistema de arquivos FSx ONTAP .

    2. Clique em Adicionar.

  3. De volta ao console da AWS, faça login na mesma conta da AWS e navegue até a página de serviço Resource Access Manager. Há um botão para você aceitar o compartilhamento de recursos.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

    Observação Como parte do processo de VPC externa, você será solicitado pelo console da AWS a acessar um novo recurso compartilhado por meio do Resource Access Manager. O recurso compartilhado é o AWS Transit Gateway gerenciado pelo VMware Transit Connect.

  4. Clique em Aceitar compartilhamento de recursos.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

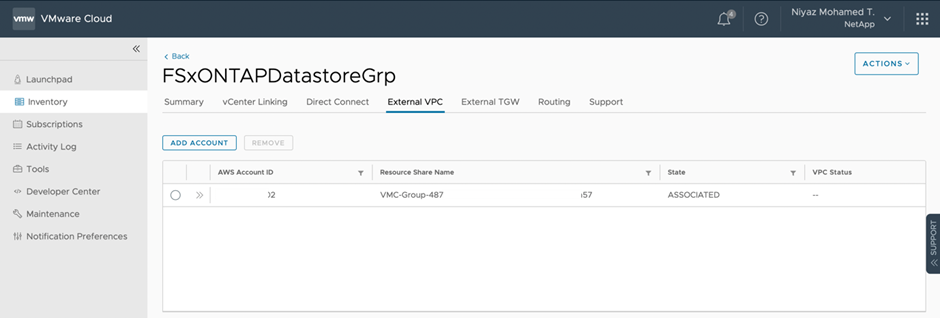

  5. De volta ao Console do VMC, você vê que a VPC externa está em um estado associado. Isso pode levar vários minutos para aparecer.

Etapa 4: criar anexo de gateway de trânsito

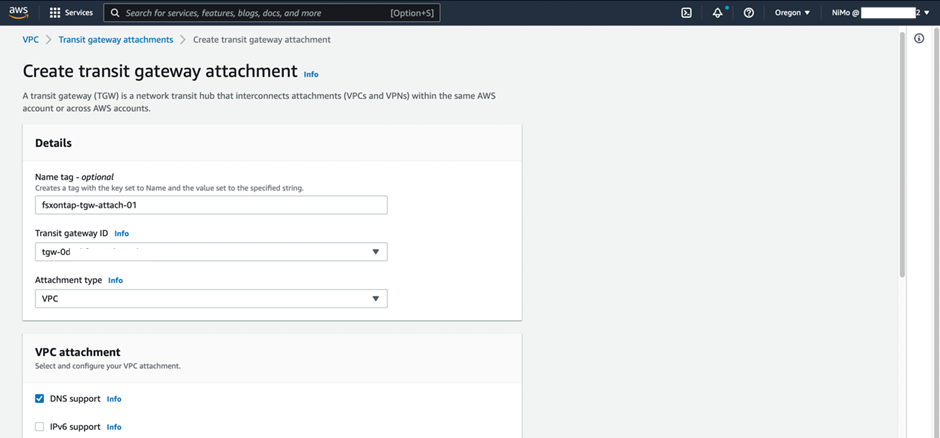

  1. No console da AWS, acesse a página de serviço da VPC e navegue até a VPC que foi usada para provisionar o sistema de arquivos FSx. Aqui, você cria um anexo de gateway de trânsito clicando em Anexo de gateway de trânsito no painel de navegação à direita.

  2. Em Anexo de VPC, certifique-se de que Suporte a DNS esteja marcado e selecione a VPC na qual o FSx ONTAP foi implantado.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

  3. Clique em Criar anexo de gateway de trânsito.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

  4. De volta ao VMware Cloud Console, navegue de volta para a guia Grupo SDDC > VPC externa. Selecione o ID da conta AWS usado para o FSx, clique na VPC e clique em Aceitar.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

    Observação Esta opção pode levar alguns minutos para aparecer.

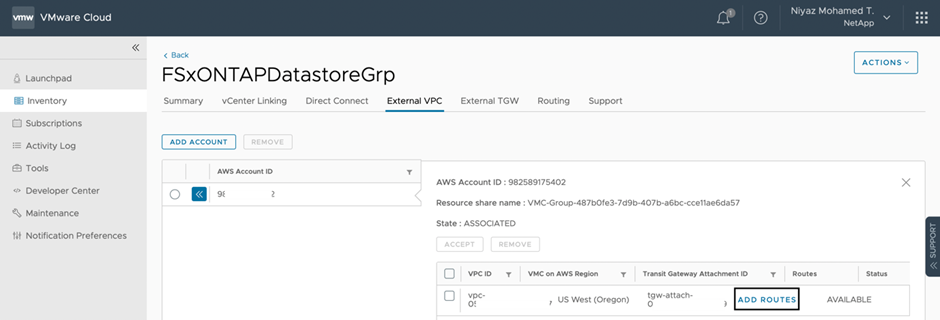

  5. Em seguida, na aba VPC externa na coluna Rotas, clique na opção Adicionar rotas e adicione as rotas necessárias:

    • Uma rota para o intervalo de IP flutuante para IPs flutuantes do Amazon FSx ONTAP .

    • Uma rota para o espaço de endereço VPC externo recém-criado.

      Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

Etapa 5: configurar roteamento (AWS VPC e SDDC) e grupos de segurança

  1. No console da AWS, crie a rota de volta para o SDDC localizando a VPC na página de serviço da VPC e selecione a tabela de rotas principal para a VPC.

  2. Navegue até a tabela de rotas no painel inferior e clique em Editar rotas.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

  3. No painel Editar rotas, clique em Adicionar rota e insira o CIDR para a infraestrutura do SDDC selecionando Transit Gateway e o ID do TGW associado. Clique em Salvar alterações.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

  4. A próxima etapa é verificar se o grupo de segurança na VPC associada está atualizado com as regras de entrada corretas para o CIDR do grupo SDDC.

  5. Atualize a regra de entrada com o bloco CIDR da infraestrutura do SDDC.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

    Observação Verifique se a tabela de rotas da VPC (onde o FSx ONTAP reside) está atualizada para evitar problemas de conectividade.
    Observação Atualize o grupo de segurança para aceitar tráfego NFS.

Esta é a etapa final na preparação da conectividade com o SDDC apropriado. Com o sistema de arquivos configurado, rotas adicionadas e grupos de segurança atualizados, é hora de montar o(s) armazenamento(s) de dados.

Etapa 6: anexar volume NFS como um armazenamento de dados ao cluster SDDC

Depois que o sistema de arquivos for provisionado e a conectividade estiver estabelecida, acesse o VMware Cloud Console para montar o armazenamento de dados NFS.

  1. No console do VMC, abra a guia Armazenamento do SDDC.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

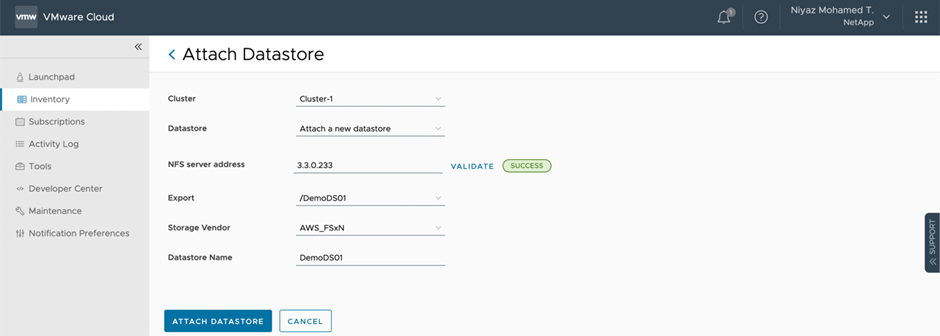

  2. Clique em ANEXAR DATASTORE e preencha os valores necessários.

    Observação O endereço do servidor NFS é o endereço IP NFS que pode ser encontrado em FSx > guia Máquinas virtuais de armazenamento > Endpoints no console da AWS.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

  3. Clique em ATTACH DATASTORE para anexar o armazenamento de dados ao cluster.

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

  4. Valide o armazenamento de dados NFS acessando o vCenter conforme mostrado abaixo:

    Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito
