TR-4940: Migrar cargas de trabalho para o repositório de dados do Azure NetApp Files usando o VMware HCX - Guia de início rápido

Colaboradores kevin-hoke
PDFs

Um dos casos de uso mais comuns para o Azure VMware Solution e o armazenamento de dados do Azure NetApp Files é a migração de cargas de trabalho do VMware. O VMware HCX é uma opção preferencial e fornece vários mecanismos de migração para mover máquinas virtuais (VMs) locais e seus dados para armazenamentos de dados do Azure NetApp Files .

Visão geral: Migrando máquinas virtuais com VMware HCX, repositórios de dados do Azure NetApp Files e solução Azure VMware

O VMware HCX é principalmente uma plataforma de migração projetada para simplificar a migração de aplicativos, o rebalanceamento de carga de trabalho e até mesmo a continuidade dos negócios entre nuvens. Ele está incluído como parte do Azure VMware Solution Private Cloud e oferece muitas maneiras de migrar cargas de trabalho e pode ser usado para operações de recuperação de desastres (DR).

Este documento fornece orientação passo a passo para provisionar o armazenamento de dados do Azure NetApp Files, seguido pelo download, implantação e configuração do VMware HCX, incluindo todos os seus principais componentes no local e no lado da solução VMware do Azure, incluindo interconexão, extensão de rede e otimização de WAN para habilitar vários mecanismos de migração de VM.

Observação O VMware HCX funciona com qualquer tipo de armazenamento de dados, pois a migração ocorre no nível da VM. Portanto, este documento é aplicável a clientes atuais da NetApp e clientes não pertencentes à NetApp que planejam implantar o Azure NetApp Files com o Azure VMware Solution para uma implantação de nuvem VMware econômica.
Etapas de alto nível

Esta lista fornece as etapas gerais necessárias para instalar e configurar o HCX Cloud Manager no lado da nuvem do Azure e instalar o HCX Connector no local:

  1. Instale o HCX por meio do portal do Azure.

  2. Baixe e implante o instalador do HCX Connector Open Virtualization Appliance (OVA) no VMware vCenter Server local.

  3. Ative o HCX com a chave de licença.

  4. Emparelhe o VMware HCX Connector local com o Azure VMware Solution HCX Cloud Manager.

  5. Configure o perfil de rede, o perfil de computação e a malha de serviço.

  6. (Opcional) Execute a extensão da rede para evitar a troca de IP durante migrações.

  7. Valide o status do dispositivo e garanta que a migração seja possível.

  8. Migre as cargas de trabalho da VM.

Pré-requisitos

Antes de começar, certifique-se de que os seguintes pré-requisitos sejam atendidos. Para mais informações, consulte isto "link" . Depois que os pré-requisitos, incluindo conectividade, estiverem prontos, configure e ative o HCX gerando a chave de licença no portal do Azure VMware Solution. Após o download do instalador do OVA, prossiga com o processo de instalação conforme descrito abaixo.

Observação O HCX Advanced é a opção padrão e a edição VMware HCX Enterprise também está disponível por meio de um tíquete de suporte e tem suporte sem custo adicional.

  • Use um data center definido por software (SDDC) de solução VMware do Azure existente ou crie uma nuvem privada usando este"Link da NetApp" ou isto "Link da Microsoft" .

  • A migração de VMs e dados associados do data center habilitado para VMware vSphere local requer conectividade de rede do data center para o ambiente SDDC. Antes de migrar cargas de trabalho, "configurar uma conexão VPN site a site ou uma conexão de alcance global de rota expressa" entre o ambiente local e a respectiva nuvem privada.

  • O caminho de rede do ambiente VMware vCenter Server local para a nuvem privada do Azure VMware Solution deve dar suporte à migração de VMs usando o vMotion.

  • Certifique-se de que o necessário "regras e portas de firewall" são permitidos para tráfego vMotion entre o vCenter Server local e o SDDC vCenter. Na nuvem privada, o roteamento na rede vMotion é configurado por padrão.

  • O volume NFS do Azure NetApp Files deve ser montado como um armazenamento de dados no Azure VMware Solution. Siga os passos detalhados neste "link" para anexar armazenamentos de dados do Azure NetApp Files aos hosts do Azure VMware Solutions.

Arquitetura de Alto Nível

Para fins de teste, o ambiente de laboratório local usado para esta validação foi conectado por meio de uma VPN site a site, que permite conectividade local com o Azure VMware Solution.

Esta imagem descreve a arquitetura de alto nível usada nesta solução.

Implantação de solução

Siga a série de etapas para concluir a implantação desta solução:

Etapa 1: instalar o HCX por meio do Portal do Azure usando a opção Complementos

Para executar a instalação, siga os seguintes passos:

  1. Efetue login no Portal do Azure e acesse a nuvem privada do Azure VMware Solution.

  2. Selecione a nuvem privada apropriada e acesse os complementos. Isso pode ser feito navegando até Gerenciar > Complementos.

  3. Na seção Mobilidade de carga de trabalho do HCX, clique em Começar.

    Captura de tela da seção Mobilidade de carga de trabalho do HCX.

  4. Selecione a opção Concordo com os Termos e Condições e clique em Ativar e Implantar.

    Observação A implantação padrão é o HCX Advanced. Abra uma solicitação de suporte para habilitar a edição Enterprise.
    Observação A implantação leva aproximadamente de 25 a 30 minutos.

    Captura de tela da conclusão da seção Mobilidade de carga de trabalho do HCX.

Etapa 2: implantar o instalador OVA no vCenter Server local

Para que o conector local se conecte ao HCX Manager no Azure VMware Solution, certifique-se de que as portas de firewall apropriadas estejam abertas no ambiente local.

Para baixar e instalar o HCX Connector no vCenter Server local, conclua as seguintes etapas:

  1. No portal do Azure, acesse a Solução VMware do Azure, selecione a nuvem privada e selecione Gerenciar > Complementos > Migração usando HCX e copie o portal do HCX Cloud Manager para baixar o arquivo OVA.

    Observação Use as credenciais de usuário padrão do CloudAdmin para acessar o portal HCX.

    Captura de tela do portal do Azure para baixar o arquivo HCX OVA.

  2. Depois de acessar o portal HCX com cloudadmin@vsphere.local usando o jumphost, navegue até Administração > Atualizações do sistema e clique em Solicitar link de download.

    Observação Baixe ou copie o link para o OVA e cole-o em um navegador para iniciar o processo de download do arquivo OVA do VMware HCX Connector para implantação no vCenter Server local.

    Captura de tela do link para download do OVA.

  3. Após o download do OVA, implante-o no ambiente VMware vSphere local usando a opção Implantar modelo OVF.

    Captura de tela para selecionar o modelo OVA correto.

  4. Insira todas as informações necessárias para a implantação do OVA, clique em Avançar e, em seguida, clique em Concluir para implantar o OVA do conector VMware HCX.

    Observação Ligue o dispositivo virtual manualmente.

Para obter instruções passo a passo, consulte o "Guia do usuário do VMware HCX" .

Etapa 3: Ative o HCX Connector com a chave de licença

Depois de implantar o VMware HCX Connector OVA no local e iniciar o dispositivo, conclua as seguintes etapas para ativar o HCX Connector. Gere a chave de licença no portal do Azure VMware Solution e ative-a no VMware HCX Manager.

  1. No portal do Azure, acesse a Solução VMware do Azure, selecione a nuvem privada e selecione Gerenciar > Complementos > Migração usando HCX.

  2. Em Conectar com chaves HCX locais, clique em Adicionar e copie a chave de ativação.

    Captura de tela para adicionar chaves HCX.

    Observação Uma chave separada é necessária para cada conector HCX local implantado.

  3. Efetue login no VMware HCX Manager local em "https://hcxmanagerIP:9443" usando credenciais de administrador.

    Observação Use a senha definida durante a implantação do OVA.

  4. No licenciamento, insira a chave copiada do passo 3 e clique em Ativar.

    Observação O conector HCX local deve ter acesso à Internet.

  5. Em Local do datacenter, forneça o local mais próximo para instalar o VMware HCX Manager no local. Clique em Continuar.

  6. Em Nome do sistema, atualize o nome e clique em Continuar.

  7. Clique em Sim, Continuar.

  8. Em Conectar seu vCenter, forneça o nome de domínio totalmente qualificado (FQDN) ou endereço IP do vCenter Server e as credenciais apropriadas e clique em Continuar.

    Observação Use o FQDN para evitar problemas de conectividade mais tarde.

  9. Em Configurar SSO/PSC, forneça o FQDN ou endereço IP do Platform Services Controller e clique em Continuar.

    Observação Digite o FQDN ou endereço IP do VMware vCenter Server.

  10. Verifique se as informações inseridas estão corretas e clique em Reiniciar.

  11. Após a reinicialização dos serviços, o vCenter Server é exibido em verde na página que aparece. Tanto o vCenter Server quanto o SSO devem ter os parâmetros de configuração apropriados, que devem ser os mesmos da página anterior.

    Observação Esse processo deve levar aproximadamente de 10 a 20 minutos para que o plug-in seja adicionado ao vCenter Server.

    Captura de tela mostrando o processo concluído.

Etapa 4: emparelhe o VMware HCX Connector local com o Azure VMware Solution HCX Cloud Manager

Depois que o HCX Connector for instalado no local e no Azure VMware Solution, configure o VMware HCX Connector local para a nuvem privada do Azure VMware Solution adicionando o emparelhamento. Para configurar o pareamento de sites, conclua as seguintes etapas:

  1. Para criar um par de sites entre o ambiente vCenter local e o Azure VMware Solution SDDC, faça logon no vCenter Server local e acesse o novo plug-in HCX vSphere Web Client.

Captura de tela do plug-in HCX vSphere Web Client.

  1. Em Infraestrutura, clique em Adicionar um pareamento de sites.

Observação Insira a URL ou o endereço IP do Azure VMware Solution HCX Cloud Manager e as credenciais da função CloudAdmin para acessar a nuvem privada.

URL da captura de tela ou endereço IP e credenciais para a função CloudAdmin.

  1. Clique em Conectar.

Observação O VMware HCX Connector deve ser capaz de rotear para o IP do HCX Cloud Manager pela porta 443.

  1. Após a criação do pareamento, o pareamento do site recém-configurado fica disponível no Painel do HCX.

Captura de tela do processo concluído no painel do HCX.

Etapa 5: configurar o perfil de rede, o perfil de computação e a malha de serviço

O dispositivo de serviço VMware HCX Interconnect fornece recursos de replicação e migração baseados em vMotion pela Internet e conexões privadas com o site de destino. A interconexão fornece criptografia, engenharia de tráfego e mobilidade de VM. Para criar um dispositivo de serviço de interconexão, conclua as seguintes etapas:

  1. Em Infraestrutura, selecione Interconexão > Malha de serviço multisite > Perfis de computação > Criar perfil de computação.

Observação Os perfis de computação definem os parâmetros de implantação, incluindo os dispositivos que são implantados e quais partes do data center VMware são acessíveis ao serviço HCX.

Captura de tela da página de interconexão do cliente vSphere.

  1. Após a criação do perfil de computação, crie os perfis de rede selecionando Multi-Site Service Mesh > Perfis de rede > Criar perfil de rede.

O perfil de rede define um intervalo de endereços IP e redes que são usados pelo HCX para seus dispositivos virtuais.

Observação Esta etapa requer dois ou mais endereços IP. Esses endereços IP são atribuídos pela rede de gerenciamento aos dispositivos de interconexão.

Captura de tela da adição de endereços IP à página de interconexão do cliente vSphere.

  1. Neste momento, os perfis de computação e rede foram criados com sucesso.

  2. Crie o Service Mesh selecionando a aba Service Mesh dentro da opção Interconnect e selecione os sites locais e do Azure SDDC.

  3. O Service Mesh especifica um par de perfis de computação e rede locais e remotos.

Observação Como parte desse processo, os dispositivos HCX são implantados e configurados automaticamente nos sites de origem e de destino para criar uma estrutura de transporte segura.

Captura de tela da guia Service Mesh na página de interconexão do cliente vSphere.

  1. Esta é a etapa final da configuração. A implantação deve levar cerca de 30 minutos para ser concluída. Após a configuração da malha de serviço, o ambiente estará pronto com os túneis IPsec criados com sucesso para migrar as VMs de carga de trabalho.

Captura de tela do processo concluído na página de interconexão do cliente vSphere.

Etapa 6: migrar cargas de trabalho

As cargas de trabalho podem ser migradas bidirecionalmente entre SDDCs locais e do Azure usando várias tecnologias de migração do VMware HCX. As VMs podem ser movidas de e para entidades ativadas pelo VMware HCX usando diversas tecnologias de migração, como migração em massa do HCX, HCX vMotion, migração a frio do HCX, HCX Replication Assisted vMotion (disponível com a edição HCX Enterprise) e HCX OS Assisted Migration (disponível com a edição HCX Enterprise).

Para saber mais sobre os vários mecanismos de migração do HCX, consulte "Tipos de migração do VMware HCX" .

Migração em massa

Esta seção detalha o mecanismo de migração em massa. Durante uma migração em massa, o recurso de migração em massa do HCX usa o vSphere Replication para migrar arquivos de disco enquanto recria a VM na instância do vSphere HCX de destino.

Para iniciar migrações em massa de VMs, conclua as seguintes etapas:

  1. Acesse a aba Migrar em Serviços > Migração.

Captura de tela da seção Migração no cliente vSphere.

  1. Em Conexão de site remoto, selecione a conexão de site remoto e selecione a origem e o destino. Neste exemplo, o destino é o ponto de extremidade SDDC HCX do Azure VMware Solution.

  2. Clique em Selecionar VMs para migração. Isso fornece uma lista de todas as VMs locais. Selecione as VMs com base na expressão match:value e clique em Adicionar.

  3. Na seção Transferência e posicionamento, atualize os campos obrigatórios (Cluster, Armazenamento, Destino e Rede), incluindo o perfil de migração, e clique em Validar.

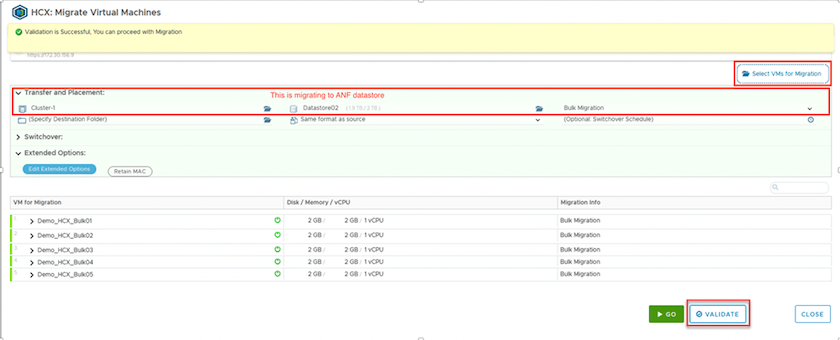

Captura de tela da seção Transferência e posicionamento do cliente vSphere.

  1. Após a conclusão das verificações de validação, clique em Ir para iniciar a migração.

Captura de tela do início da migração.

Observação Durante essa migração, um disco de espaço reservado é criado no armazenamento de dados especificado do Azure NetApp Files dentro do vCenter de destino para permitir a replicação dos dados do disco da VM de origem para os discos de espaço reservado. O HBR é acionado para uma sincronização completa com o alvo e, após a conclusão da linha de base, uma sincronização incremental é executada com base no ciclo do objetivo do ponto de recuperação (RPO). Após a conclusão da sincronização completa/incremental, a alternância é acionada automaticamente, a menos que uma programação específica seja definida.

  1. Após a conclusão da migração, valide-a acessando o SDDC vCenter de destino.

Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

Para obter informações adicionais e detalhadas sobre várias opções de migração e sobre como migrar cargas de trabalho do local para o Azure VMware Solution usando HCX, consulte "Considerações sobre a migração do VMware HCX" .

Para saber mais sobre esse processo, assista ao vídeo a seguir:

Migração de carga de trabalho usando HCX

Aqui está uma captura de tela da opção HCX vMotion.

Figura mostrando diálogo de entrada/saída ou representando conteúdo escrito

Para saber mais sobre esse processo, assista ao vídeo a seguir:

HCX vMotion
Observação Certifique-se de que haja largura de banda suficiente disponível para lidar com a migração.
Observação O armazenamento de dados ANF de destino deve ter espaço suficiente para lidar com a migração.

Conclusão

Não importa se você tem como alvo a nuvem híbrida ou totalmente em nuvem e dados residindo em qualquer tipo/fornecedor de armazenamento no local, o Azure NetApp Files e o HCX oferecem excelentes opções para implantar e migrar as cargas de trabalho do aplicativo, ao mesmo tempo em que reduzem o TCO ao tornar os requisitos de dados integrados à camada do aplicativo. Seja qual for o caso de uso, escolha o Azure VMware Solution juntamente com o Azure NetApp Files para rápida concretização dos benefícios da nuvem, infraestrutura consistente e operações em nuvens locais e múltiplas, portabilidade bidirecional de cargas de trabalho e capacidade e desempenho de nível empresarial. É o mesmo processo e procedimento familiar usado para conectar o armazenamento e migrar VMs usando VMware vSphere Replication, VMware vMotion ou até mesmo cópia de arquivo de rede (NFC).

Takeaways

Os pontos principais deste documento incluem:

  • Agora você pode usar o Azure NetApp Files como um armazenamento de dados no Azure VMware Solution SDDC.

  • Você pode migrar facilmente dados do local para o armazenamento de dados do Azure NetApp Files .

  • Você pode facilmente aumentar e diminuir o armazenamento de dados do Azure NetApp Files para atender aos requisitos de capacidade e desempenho durante a atividade de migração.

Onde encontrar informações adicionais

Para saber mais sobre as informações descritas neste documento, consulte os seguintes links do site:

  • Documentação da solução Azure VMware

"https://docs.microsoft.com/en-us/azure/azure-vmware/"

  • Documentação do Azure NetApp Files

"https://docs.microsoft.com/en-us/azure/azure-netapp-files/"

  • Considerações sobre a migração do VMware HCX

"https://learn.microsoft.com/en-us/azure/azure-vmware/architecture-migrate"
