TR-5003: Implementação de Oracle VLDB de alto rendimento em ANF

08/18/2025 Colaboradores

PDFs

Allen Cao, Niyaz Mohamed, NetApp

A solução fornece uma visão geral e detalhes para configurar um Oracle Very Large Database (VLDB) de alto rendimento no Microsoft Azure NetApp Files (ANF) com o Oracle Data Guard na nuvem do Azure.

Propósito

O alto rendimento e o Oracle VLDB de missão crítica colocam uma grande demanda no armazenamento de banco de dados de backend. Para atender ao acordo de nível de serviço (SLA), o armazenamento do banco de dados deve fornecer a capacidade necessária e altas operações de entrada/saída por segundo (IOPS), mantendo o desempenho de latência abaixo de milissegundos. Isso é particularmente desafiador ao implantar tal carga de trabalho de banco de dados na nuvem pública com um ambiente de recursos de armazenamento compartilhado. Nem todas as plataformas de armazenamento são criadas iguais. O armazenamento premium do Azure NetApp Files em combinação com a infraestrutura do Azure pode atender às necessidades de uma carga de trabalho Oracle altamente exigente. Em um benchmark de desempenho validado ("Desempenho do banco de dados Oracle em vários volumes do Azure NetApp Files" ), o ANF entregou 2,5 milhões de IOPS de leitura com latência de 700 microssegundos em uma carga de trabalho de seleção aleatória 100% sintética por meio da ferramenta SLOB. Com um tamanho de bloco padrão de 8k, isso se traduz em uma taxa de transferência de cerca de 20 GiB/s.

Nesta documentação, demonstramos como configurar um Oracle VLDB com configuração do Data Guard no armazenamento ANF com vários volumes NFS e Oracle ASM para balanceamento de carga de armazenamento. O banco de dados em espera pode ser rapidamente copiado em backup (minutos) por meio de snapshot e clonado para acesso de leitura/gravação para casos de uso conforme desejado. A equipe de engenharia da NetApp Solutions fornece um kit de ferramentas de automação para criar e atualizar clones com facilidade, de acordo com um cronograma definido pelo usuário.

Esta solução aborda os seguintes casos de uso:

Implementação do Oracle VLDB em uma configuração do Data Guard no armazenamento do Microsoft Azure NetApp Files em regiões do Azure.
Faça backup de instantâneos e clone o banco de dados standby físico para atender a casos de uso como relatórios, desenvolvimento, testes, etc. por meio de automação.

Público

Esta solução é destinada às seguintes pessoas:

Um DBA que configura o Oracle VLDB com o Data Guard na nuvem do Azure para alta disponibilidade, proteção de dados e recuperação de desastres.
Um arquiteto de soluções de banco de dados interessado no Oracle VLDB com configuração do Data Guard na nuvem Azure.
Um administrador de armazenamento que gerencia o armazenamento do Azure NetApp Files que oferece suporte ao banco de dados Oracle.
Um proprietário de aplicativo que gosta de configurar o Oracle VLDB com o Data Guard em um ambiente de nuvem do Azure.

Ambiente de teste e validação de soluções

O teste e a validação desta solução foram realizados em um ambiente de laboratório em nuvem do Azure que pode não corresponder ao ambiente real de implantação do usuário. Para mais informações, consulte a seção Fatores-chave para consideração de implantação .

Arquitetura

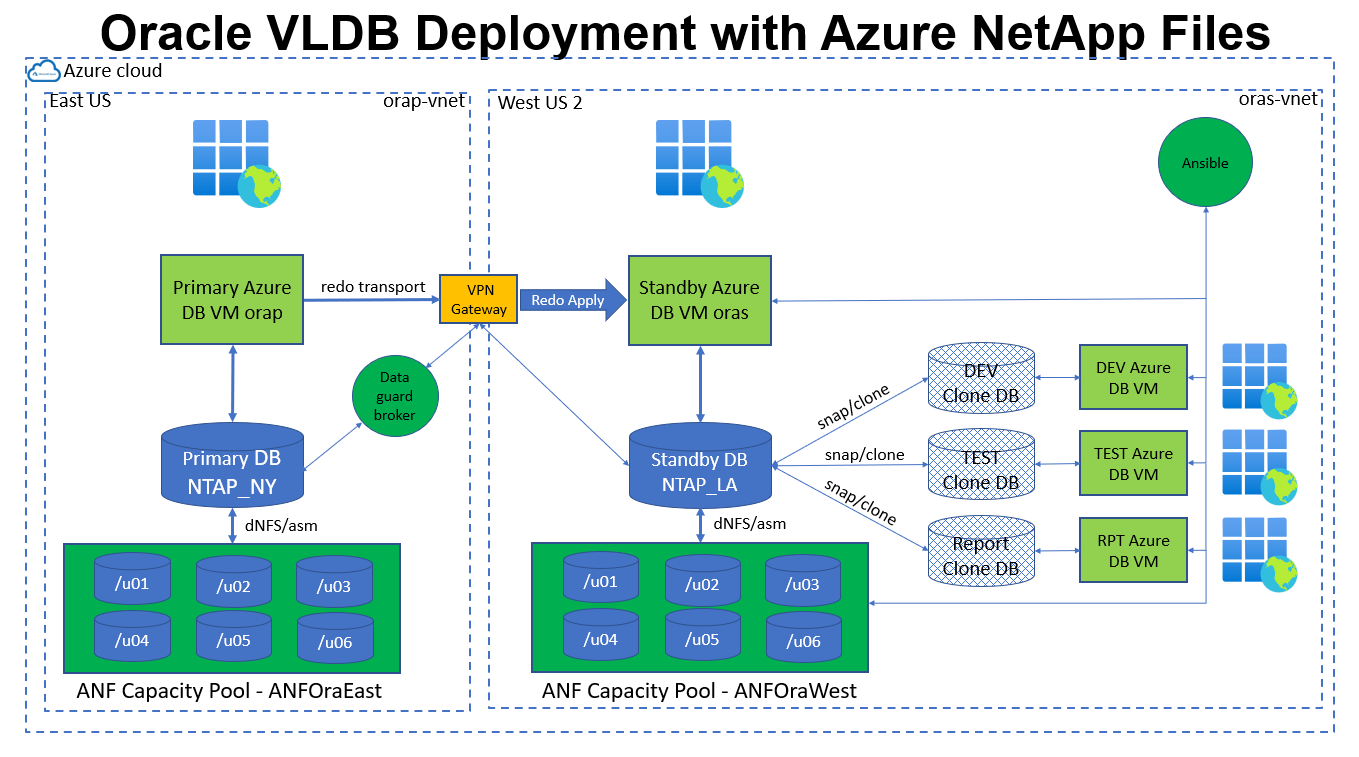

Esta imagem fornece uma visão detalhada da implementação do Oracle Data Guard na nuvem do Azure no ANF.

Componentes de hardware e software

Hardware

Azure NetApp Files

Versão atual oferecida pela Microsoft

Dois pools com capacidade de 4 TiB, nível de serviço premium, QoS automático

VMs do Azure para servidores de banco de dados

B4ms padrão (4 vcpus, 16 GiB de memória)

Três VMs de banco de dados, uma como servidor de banco de dados primário, uma como servidor de banco de dados de espera e a terceira como servidor de banco de dados clone

Software

RedHat Linux

Red Hat Enterprise Linux 8.6 (LVM) - x64 Gen2

Assinatura RedHat implantada para teste

Infraestrutura de grade Oracle

Versão 19.18

Patch RU aplicado p34762026_190000_Linux-x86-64.zip

Banco de Dados Oracle

Versão 19.18

Patch RU aplicado p34765931_190000_Linux-x86-64.zip

Patch único dNFS

p32931941_190000_Linux-x86-64.zip

Aplicado à grade e ao banco de dados

Oracle OPatch

Versão 12.2.0.1.36

Último patch p6880880_190000_Linux-x86-64.zip

Ansible

Versão core 2.16.2

versão python - 3.10.13

NFS

Versão 3.0

dNFS habilitado para Oracle

Configuração do Oracle VLDB Data Guard com uma configuração simulada de NY para LA DR

Banco de dados

DB_UNIQUE_NAME

Nome do serviço Oracle Net

Primário

NTAP_NY

NTAP_NY.internal.cloudapp.net

Espera

NTAP_LA

NTAP_LA.internal.cloudapp.net

Fatores-chave para consideração de implantação

* Configuração do Azure NetApp Files .* Os Azure NetApp Files são alocados na conta de armazenamento do Azure NetApp como Capacity Pools . Nesses testes e validações, implantamos um pool com capacidade de 2 TiB para hospedar o Oracle primário na região Leste e um pool com capacidade de 4 TiB para hospedar o banco de dados standby e o clone do DB na região Oeste 2. O pool de capacidade da ANF tem três níveis de serviço: Standard, Premium e Ultra. A capacidade de E/S do pool de capacidade ANF é baseada no tamanho do pool de capacidade e seu nível de serviço. Na criação de um pool de capacidade, você pode definir o QoS como Automático ou Manual e a criptografia de dados em repouso como Única ou Dupla.
Dimensionamento dos volumes do banco de dados. Para implantação de produção, a NetApp recomenda fazer uma avaliação completa da necessidade de taxa de transferência do seu banco de dados Oracle no relatório Oracle AWR. Leve em consideração o tamanho do banco de dados e os requisitos de taxa de transferência ao dimensionar volumes ANF para o banco de dados. Com a configuração automática de QoS para ANF, a largura de banda é garantida em 128 MiB/s por capacidade de volume TiB alocada com Nível de Serviço Ultra. Maior rendimento pode exigir dimensionamento de volume maior para atender ao requisito.
Volume único ou múltiplos volumes. Um único volume grande pode fornecer um nível de desempenho semelhante ao de vários volumes com o mesmo tamanho agregado, já que a QoS é rigorosamente aplicada com base no dimensionamento do volume e no nível de serviço do pool de capacidade. É recomendável implementar vários volumes (vários pontos de montagem NFS) para o Oracle VLDB para melhor utilizar o pool de recursos de armazenamento ANF de backend compartilhado. Implemente o Oracle ASM para balanceamento de carga de E/S em vários volumes NFS.
Grupo de volume de aplicação. Implante o Application Volume Group (AVG) para Oracle para otimização de desempenho. Os volumes implantados pelo grupo de volumes do aplicativo são colocados na infraestrutura regional ou zonal para atingir latência e taxa de transferência otimizadas para as VMs do aplicativo.
Considerações sobre VM do Azure. Nestes testes e validações, usamos uma VM do Azure - Standard_B4ms com 4 vCPUs e 16 GiB de memória. Você precisa escolher a VM do Azure DB adequadamente para o Oracle VLDB com alto requisito de taxa de transferência. Além do número de vCPUs e da quantidade de RAM, a largura de banda da rede da VM (entrada e saída ou limite de taxa de transferência da NIC) pode se tornar um gargalo antes que a capacidade de armazenamento do banco de dados seja atingida.
Configuração dNFS. Ao usar o dNFS, um banco de dados Oracle em execução em uma Máquina Virtual do Azure com armazenamento ANF pode gerar significativamente mais E/S do que o cliente NFS nativo. Certifique-se de que o patch p32931941 do Oracle dNFS seja aplicado para corrigir possíveis bugs.

Implantação da solução

Supõe-se que você já tenha seu banco de dados Oracle primário implantado em um ambiente de nuvem do Azure dentro de uma VNet como ponto de partida para configurar o Oracle Data Guard. O ideal é que o banco de dados primário seja implantado no armazenamento ANF com montagem NFS. Seu banco de dados Oracle principal também pode ser executado em um armazenamento NetApp ONTAP ou em qualquer outro armazenamento de escolha, seja no ecossistema do Azure ou em um data center privado. A seção a seguir demonstra a configuração do Oracle VLDB no ANF em uma configuração do Oracle Data Guard entre um Oracle DB primário no Azure com armazenamento ANF e um Oracle DB de espera físico no Azure com armazenamento ANF.

Pré-requisitos para implantação

Details

A implantação requer os seguintes pré-requisitos.

Uma conta de nuvem do Azure foi configurada e as sub-redes de VNet e rede necessárias foram criadas na sua conta do Azure.
No console do portal de nuvem do Azure, você precisa implantar no mínimo três VMs do Azure Linux, uma como o servidor Oracle DB principal, uma como o servidor Oracle DB de espera e um servidor de DB de destino clone para relatórios, desenvolvimento, testes etc. Consulte o diagrama de arquitetura na seção anterior para obter mais detalhes sobre a configuração do ambiente. Revise também o Microsoft"Máquinas Virtuais do Azure" para maiores informações.
O banco de dados Oracle primário deve ter sido instalado e configurado no servidor Oracle DB primário. Por outro lado, no servidor Oracle DB em espera ou no servidor Oracle DB clone, somente o software Oracle é instalado e nenhum banco de dados Oracle é criado. O ideal é que o layout dos diretórios dos arquivos Oracle seja exatamente igual em todos os servidores Oracle DB. Para obter detalhes sobre a recomendação da NetApp para implantação automatizada do Oracle na nuvem do Azure e ANF, consulte os seguintes relatórios técnicos para obter ajuda.
- "TR-4987: Implantação simplificada e automatizada do Oracle no Azure NetApp Files com NFS"

  Certifique-se de ter alocado pelo menos 128 GB no volume raiz das VMs do Azure para ter espaço suficiente para preparar os arquivos de instalação do Oracle.
No console do portal de nuvem do Azure, implante dois pools de capacidade de armazenamento ANF para hospedar volumes de banco de dados Oracle. Os pools de capacidade de armazenamento do ANF devem estar situados em regiões diferentes para imitar uma configuração verdadeira do DataGuard. Se você não estiver familiarizado com a implantação do armazenamento ANF, consulte a documentação"Início rápido: Configurar o Azure NetApp Files e criar um volume NFS" para obter instruções passo a passo.
Quando o banco de dados Oracle principal e o banco de dados Oracle de espera estão situados em duas regiões diferentes, um gateway VPN deve ser configurado para permitir o fluxo de tráfego de dados entre duas VNets separadas. A configuração detalhada da rede no Azure está além do escopo deste documento. As capturas de tela a seguir fornecem algumas referências sobre como os gateways VPN são configurados, conectados e o fluxo de tráfego de dados é confirmado no laboratório.

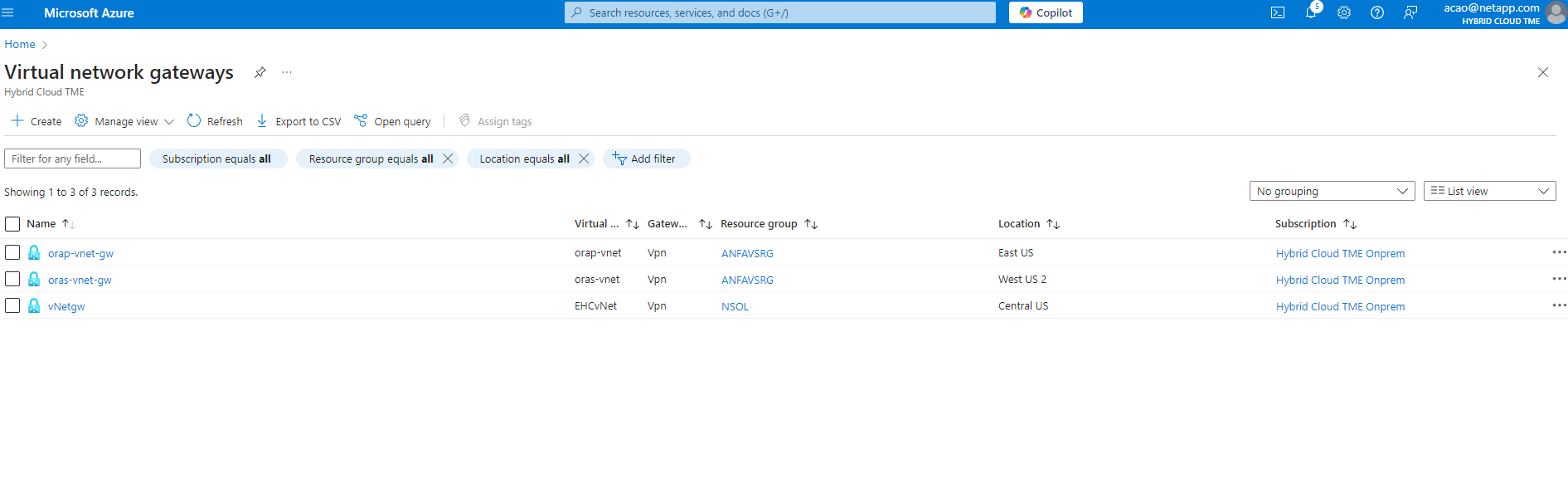

Gateways VPN de laboratório:

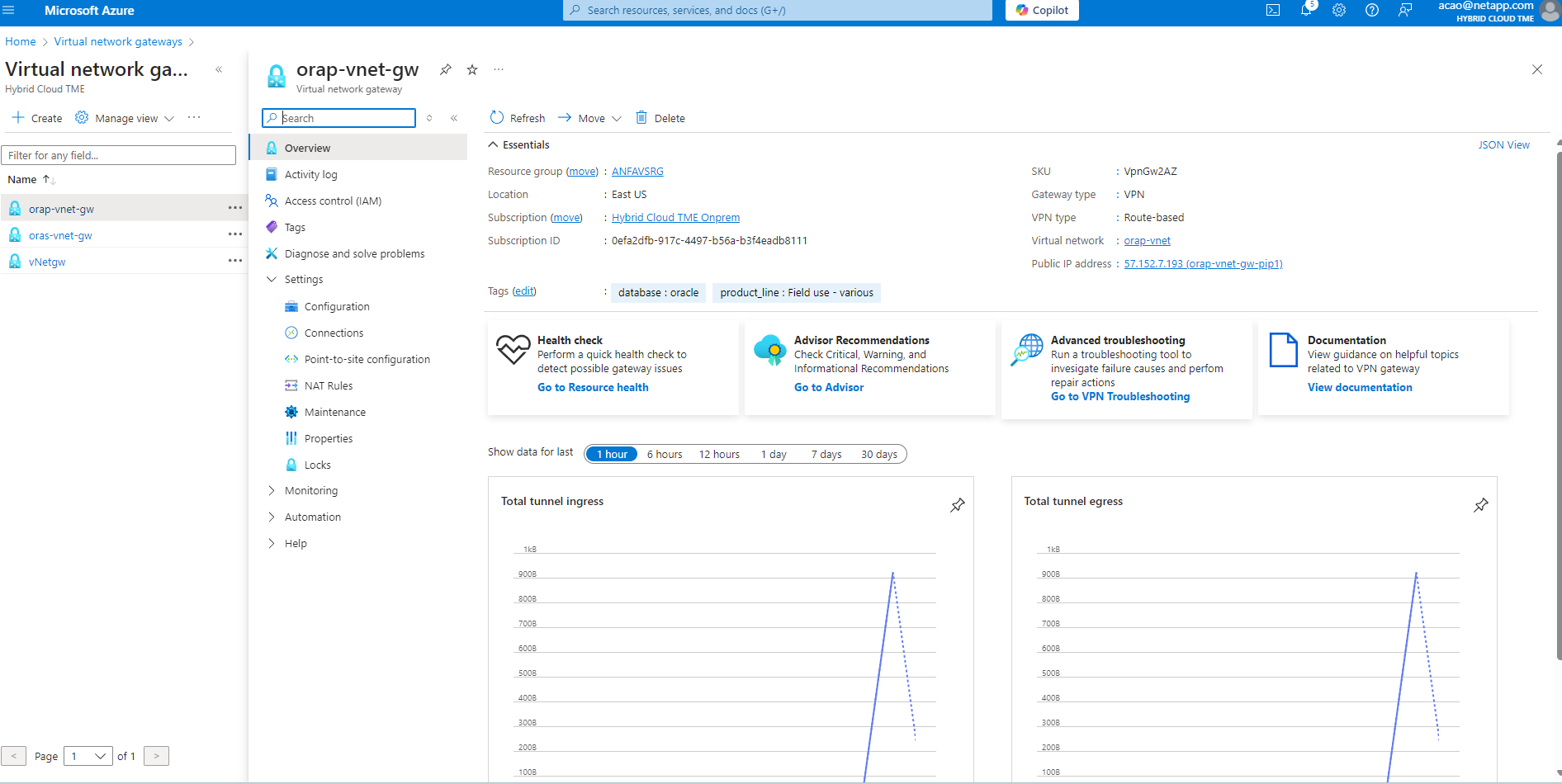

O gateway vnet primário:

Status da conexão do gateway Vnet:

Valide se os fluxos de tráfego estão estabelecidos (clique nos três pontos para abrir a página):
Consulte esta documentação"Implantar grupo de volumes de aplicativos para Oracle" para implantar o Application Volume Group para Oracle.

Configuração primária do Oracle VLDB para o Data Guard

Details

Nesta demonstração, configuramos um banco de dados Oracle primário chamado NTAP no servidor Azure DB primário com seis pontos de montagem NFS: /u01 para o binário Oracle, /u02, /u04, /u05, /u06 para os arquivos de dados Oracle e um arquivo de controle Oracle, /u03 para os logs ativos Oracle, arquivos de log arquivados e um arquivo de controle Oracle redundante. Esta configuração serve como uma configuração de referência. Sua implantação real deve levar em consideração suas necessidades e requisitos específicos em termos de dimensionamento do pool de capacidade, nível de serviço, número de volumes de banco de dados e dimensionamento de cada volume.

Para obter procedimentos detalhados passo a passo para configurar o Oracle Data Guard no NFS com ASM, consulte"TR-5002 - Redução de custos do Oracle Active Data Guard com Azure NetApp Files" e"TR-4974 - Oracle 19c em reinicialização autônoma no AWS FSx/EC2 com NFS/ASM" seções relevantes. Embora os procedimentos no TR-4974 tenham sido validados no Amazon FSx ONTAP, eles são igualmente aplicáveis ao ANF. A seguir são ilustrados os detalhes de um Oracle VLDB primário em uma configuração do Data Guard.

O NTAP do banco de dados principal no servidor primário do Azure DB orap.internal.cloudapp.net é implantado inicialmente como um banco de dados autônomo com o ANF no NFS e o ASM como armazenamento de banco de dados.

orap.internal.cloudapp.net:
resource group: ANFAVSRG
Location: East US
size: Standard B4ms (4 vcpus, 16 GiB memory)
OS: Linux (redhat 8.6)
pub_ip: 172.190.207.231
pri_ip: 10.0.0.4

[oracle@orap ~]$ df -h
Filesystem                 Size  Used Avail Use% Mounted on
devtmpfs                   7.7G     0  7.7G   0% /dev
tmpfs                      7.8G  1.1G  6.7G  15% /dev/shm
tmpfs                      7.8G   17M  7.7G   1% /run
tmpfs                      7.8G     0  7.8G   0% /sys/fs/cgroup
/dev/mapper/rootvg-rootlv   22G   20G  2.1G  91% /
/dev/mapper/rootvg-usrlv    10G  2.3G  7.8G  23% /usr
/dev/sda1                  496M  181M  315M  37% /boot
/dev/mapper/rootvg-varlv   8.0G  1.1G  7.0G  13% /var
/dev/sda15                 495M  5.8M  489M   2% /boot/efi
/dev/mapper/rootvg-homelv  2.0G   47M  2.0G   3% /home
/dev/mapper/rootvg-tmplv    12G   11G  1.9G  85% /tmp
/dev/sdb1                   32G   49M   30G   1% /mnt
10.0.2.38:/orap-u06        300G  282G   19G  94% /u06
10.0.2.38:/orap-u04        300G  282G   19G  94% /u04
10.0.2.36:/orap-u01        400G   21G  380G   6% /u01
10.0.2.37:/orap-u02        300G  282G   19G  94% /u02
10.0.2.36:/orap-u03        400G  282G  119G  71% /u03
10.0.2.39:/orap-u05        300G  282G   19G  94% /u05


[oracle@orap ~]$ cat /etc/oratab
#



# This file is used by ORACLE utilities.  It is created by root.sh
# and updated by either Database Configuration Assistant while creating
# a database or ASM Configuration Assistant while creating ASM instance.

# A colon, ':', is used as the field terminator.  A new line terminates
# the entry.  Lines beginning with a pound sign, '#', are comments.
#
# Entries are of the form:
#   $ORACLE_SID:$ORACLE_HOME:<N|Y>:
#
# The first and second fields are the system identifier and home
# directory of the database respectively.  The third field indicates
# to the dbstart utility that the database should , "Y", or should not,
# "N", be brought up at system boot time.
#
# Multiple entries with the same $ORACLE_SID are not allowed.
#
#
+ASM:/u01/app/oracle/product/19.0.0/grid:N
NTAP:/u01/app/oracle/product/19.0.0/NTAP:N

Efetue login no servidor de banco de dados primário como usuário Oracle. Validar configuração da grade.

$GRID_HOME/bin/crsctl stat res -t

[oracle@orap ~]$ $GRID_HOME/bin/crsctl stat res -t
--------------------------------------------------------------------------------
Name           Target  State        Server                   State details
--------------------------------------------------------------------------------
Local Resources
--------------------------------------------------------------------------------
ora.DATA.dg
               ONLINE  ONLINE       orap                     STABLE
ora.LISTENER.lsnr
               ONLINE  ONLINE       orap                     STABLE
ora.LOGS.dg
               ONLINE  ONLINE       orap                     STABLE
ora.asm
               ONLINE  ONLINE       orap                     Started,STABLE
ora.ons
               OFFLINE OFFLINE      orap                     STABLE
--------------------------------------------------------------------------------
Cluster Resources
--------------------------------------------------------------------------------
ora.cssd
      1        ONLINE  ONLINE       orap                     STABLE
ora.diskmon
      1        OFFLINE OFFLINE                               STABLE
ora.evmd
      1        ONLINE  ONLINE       orap                     STABLE
ora.ntap.db
      1        OFFLINE OFFLINE                               Instance Shutdown,ST
                                                             ABLE
--------------------------------------------------------------------------------
[oracle@orap ~]$

Configuração do grupo de discos ASM.

asmcmd

[oracle@orap ~]$ asmcmd
ASMCMD> lsdg
State    Type    Rebal  Sector  Logical_Sector  Block       AU  Total_MB  Free_MB  Req_mir_free_MB  Usable_file_MB  Offline_disks  Voting_files  Name
MOUNTED  EXTERN  N         512             512   4096  4194304   1146880  1136944                0         1136944              0             N  DATA/
MOUNTED  EXTERN  N         512             512   4096  4194304    286720   283312                0          283312              0             N  LOGS/
ASMCMD> lsdsk
Path
/u02/oradata/asm/orap_data_disk_01
/u02/oradata/asm/orap_data_disk_02
/u02/oradata/asm/orap_data_disk_03
/u02/oradata/asm/orap_data_disk_04
/u03/oralogs/asm/orap_logs_disk_01
/u03/oralogs/asm/orap_logs_disk_02
/u03/oralogs/asm/orap_logs_disk_03
/u03/oralogs/asm/orap_logs_disk_04
/u04/oradata/asm/orap_data_disk_05
/u04/oradata/asm/orap_data_disk_06
/u04/oradata/asm/orap_data_disk_07
/u04/oradata/asm/orap_data_disk_08
/u05/oradata/asm/orap_data_disk_09
/u05/oradata/asm/orap_data_disk_10
/u05/oradata/asm/orap_data_disk_11
/u05/oradata/asm/orap_data_disk_12
/u06/oradata/asm/orap_data_disk_13
/u06/oradata/asm/orap_data_disk_14
/u06/oradata/asm/orap_data_disk_15
/u06/oradata/asm/orap_data_disk_16
ASMCMD>

Configuração de parâmetros para o Data Guard no banco de dados primário.

SQL> show parameter name

NAME                                 TYPE        VALUE
------------------------------------ ----------- ------------------------------
cdb_cluster_name                     string
cell_offloadgroup_name               string
db_file_name_convert                 string
db_name                              string      NTAP
db_unique_name                       string      NTAP_NY
global_names                         boolean     FALSE
instance_name                        string      NTAP
lock_name_space                      string
log_file_name_convert                string
pdb_file_name_convert                string
processor_group_name                 string

NAME                                 TYPE        VALUE
------------------------------------ ----------- ------------------------------
service_names                        string      NTAP_NY.internal.cloudapp.net

SQL> sho parameter log_archive_dest

NAME                                 TYPE        VALUE
------------------------------------ ----------- ------------------------------
log_archive_dest                     string
log_archive_dest_1                   string      LOCATION=USE_DB_RECOVERY_FILE_
                                                 DEST VALID_FOR=(ALL_LOGFILES,A
                                                 LL_ROLES) DB_UNIQUE_NAME=NTAP_
                                                 NY
log_archive_dest_10                  string
log_archive_dest_11                  string
log_archive_dest_12                  string
log_archive_dest_13                  string
log_archive_dest_14                  string
log_archive_dest_15                  string

NAME                                 TYPE        VALUE
------------------------------------ ----------- ------------------------------
log_archive_dest_16                  string
log_archive_dest_17                  string
log_archive_dest_18                  string
log_archive_dest_19                  string
log_archive_dest_2                   string      SERVICE=NTAP_LA ASYNC VALID_FO
                                                 R=(ONLINE_LOGFILES,PRIMARY_ROL
                                                 E) DB_UNIQUE_NAME=NTAP_LA
log_archive_dest_20                  string
log_archive_dest_21                  string
log_archive_dest_22                  string

Configuração primária do banco de dados.

SQL> select name, open_mode, log_mode from v$database;

NAME      OPEN_MODE            LOG_MODE
--------- -------------------- ------------
NTAP      READ WRITE           ARCHIVELOG


SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 NTAP_PDB1                      READ WRITE NO
         4 NTAP_PDB2                      READ WRITE NO
         5 NTAP_PDB3                      READ WRITE NO


SQL> select name from v$datafile;

NAME
--------------------------------------------------------------------------------
+DATA/NTAP/DATAFILE/system.257.1189724205
+DATA/NTAP/DATAFILE/sysaux.258.1189724249
+DATA/NTAP/DATAFILE/undotbs1.259.1189724275
+DATA/NTAP/86B637B62FE07A65E053F706E80A27CA/DATAFILE/system.266.1189725235
+DATA/NTAP/86B637B62FE07A65E053F706E80A27CA/DATAFILE/sysaux.267.1189725235
+DATA/NTAP/DATAFILE/users.260.1189724275
+DATA/NTAP/86B637B62FE07A65E053F706E80A27CA/DATAFILE/undotbs1.268.1189725235
+DATA/NTAP/2B1302C26E089A59E0630400000A4D5C/DATAFILE/system.272.1189726217
+DATA/NTAP/2B1302C26E089A59E0630400000A4D5C/DATAFILE/sysaux.273.1189726217
+DATA/NTAP/2B1302C26E089A59E0630400000A4D5C/DATAFILE/undotbs1.271.1189726217
+DATA/NTAP/2B1302C26E089A59E0630400000A4D5C/DATAFILE/users.275.1189726243

NAME
--------------------------------------------------------------------------------
+DATA/NTAP/2B13047FB98B9AAFE0630400000AFA5F/DATAFILE/system.277.1189726245
+DATA/NTAP/2B13047FB98B9AAFE0630400000AFA5F/DATAFILE/sysaux.278.1189726245
+DATA/NTAP/2B13047FB98B9AAFE0630400000AFA5F/DATAFILE/undotbs1.276.1189726245
+DATA/NTAP/2B13047FB98B9AAFE0630400000AFA5F/DATAFILE/users.280.1189726269
+DATA/NTAP/2B13061057039B10E0630400000AA001/DATAFILE/system.282.1189726271
+DATA/NTAP/2B13061057039B10E0630400000AA001/DATAFILE/sysaux.283.1189726271
+DATA/NTAP/2B13061057039B10E0630400000AA001/DATAFILE/undotbs1.281.1189726271
+DATA/NTAP/2B13061057039B10E0630400000AA001/DATAFILE/users.285.1189726293

19 rows selected.

SQL> select member from v$logfile;

MEMBER
--------------------------------------------------------------------------------
+DATA/NTAP/ONLINELOG/group_3.264.1189724351
+LOGS/NTAP/ONLINELOG/group_3.259.1189724361
+DATA/NTAP/ONLINELOG/group_2.263.1189724351
+LOGS/NTAP/ONLINELOG/group_2.257.1189724359
+DATA/NTAP/ONLINELOG/group_1.262.1189724351
+LOGS/NTAP/ONLINELOG/group_1.258.1189724359
+DATA/NTAP/ONLINELOG/group_4.286.1190297279
+LOGS/NTAP/ONLINELOG/group_4.262.1190297283
+DATA/NTAP/ONLINELOG/group_5.287.1190297293
+LOGS/NTAP/ONLINELOG/group_5.263.1190297295
+DATA/NTAP/ONLINELOG/group_6.288.1190297307

MEMBER
--------------------------------------------------------------------------------
+LOGS/NTAP/ONLINELOG/group_6.264.1190297309
+DATA/NTAP/ONLINELOG/group_7.289.1190297325
+LOGS/NTAP/ONLINELOG/group_7.265.1190297327

14 rows selected.

SQL> select name from v$controlfile;

NAME
--------------------------------------------------------------------------------
+DATA/NTAP/CONTROLFILE/current.261.1189724347
+LOGS/NTAP/CONTROLFILE/current.256.1189724347

Configuração do dNFS no banco de dados primário.

SQL> select svrname, dirname from v$dnfs_servers;

SVRNAME
--------------------------------------------------------------------------------
DIRNAME
--------------------------------------------------------------------------------
10.0.2.39
/orap-u05

10.0.2.38
/orap-u04

10.0.2.38
/orap-u06


SVRNAME
--------------------------------------------------------------------------------
DIRNAME
--------------------------------------------------------------------------------
10.0.2.37
/orap-u02

10.0.2.36
/orap-u03

10.0.2.36
/orap-u01


6 rows selected.

Isso conclui a demonstração de uma configuração do Data Guard para VLDB NTAP no site primário em ANF com NFS/ASM.

Configuração do Oracle VLDB em espera para o Data Guard

Details

O Oracle Data Guard requer configuração do kernel do sistema operacional e pilhas de software Oracle, incluindo conjuntos de patches no servidor de banco de dados em espera para corresponder ao servidor de banco de dados principal. Para facilitar o gerenciamento e a simplicidade, a configuração de armazenamento do banco de dados do servidor de banco de dados em espera deve, idealmente, corresponder também à do servidor de banco de dados primário, como o layout do diretório do banco de dados e os tamanhos dos pontos de montagem do NFS.

Novamente, para obter procedimentos detalhados passo a passo para configurar o Oracle Data Guard standby no NFS com ASM, consulte"TR-5002 - Redução de custos do Oracle Active Data Guard com o Azure NetApp Files" e"TR-4974 - Oracle 19c em reinicialização autônoma no AWS FSx/EC2 com NFS/ASM" seções relevantes. A seguir são ilustrados os detalhes da configuração do Oracle VLDB em espera no servidor de banco de dados em espera em uma configuração do Data Guard.

Configuração do servidor Oracle DB em espera no site em espera no laboratório de demonstração.

oras.internal.cloudapp.net:
resource group: ANFAVSRG
Location: West US 2
size: Standard B4ms (4 vcpus, 16 GiB memory)
OS: Linux (redhat 8.6)
pub_ip: 172.179.119.75
pri_ip: 10.0.1.4

[oracle@oras ~]$ df -h
Filesystem                 Size  Used Avail Use% Mounted on
devtmpfs                   7.7G     0  7.7G   0% /dev
tmpfs                      7.8G  1.1G  6.7G  15% /dev/shm
tmpfs                      7.8G   25M  7.7G   1% /run
tmpfs                      7.8G     0  7.8G   0% /sys/fs/cgroup
/dev/mapper/rootvg-rootlv   22G   17G  5.6G  75% /
/dev/mapper/rootvg-usrlv    10G  2.3G  7.8G  23% /usr
/dev/mapper/rootvg-varlv   8.0G  1.1G  7.0G  13% /var
/dev/mapper/rootvg-homelv  2.0G   52M  2.0G   3% /home
/dev/sda1                  496M  181M  315M  37% /boot
/dev/sda15                 495M  5.8M  489M   2% /boot/efi
/dev/mapper/rootvg-tmplv    12G   11G  1.8G  86% /tmp
/dev/sdb1                   32G   49M   30G   1% /mnt
10.0.3.36:/oras-u03        400G  282G  119G  71% /u03
10.0.3.36:/oras-u04        300G  282G   19G  94% /u04
10.0.3.36:/oras-u05        300G  282G   19G  94% /u05
10.0.3.36:/oras-u02        300G  282G   19G  94% /u02
10.0.3.36:/oras-u01        100G   21G   80G  21% /u01
10.0.3.36:/oras-u06        300G  282G   19G  94% /u06

[oracle@oras ~]$ cat /etc/oratab
#Backup file is  /u01/app/oracle/crsdata/oras/output/oratab.bak.oras.oracle line added by Agent
#



# This file is used by ORACLE utilities.  It is created by root.sh
# and updated by either Database Configuration Assistant while creating
# a database or ASM Configuration Assistant while creating ASM instance.

# A colon, ':', is used as the field terminator.  A new line terminates
# the entry.  Lines beginning with a pound sign, '#', are comments.
#
# Entries are of the form:
#   $ORACLE_SID:$ORACLE_HOME:<N|Y>:
#
# The first and second fields are the system identifier and home
# directory of the database respectively.  The third field indicates
# to the dbstart utility that the database should , "Y", or should not,
# "N", be brought up at system boot time.
#
# Multiple entries with the same $ORACLE_SID are not allowed.
#
#
+ASM:/u01/app/oracle/product/19.0.0/grid:N
NTAP:/u01/app/oracle/product/19.0.0/NTAP:N              # line added by Agent

Configuração de infraestrutura de grade no servidor de banco de dados em espera.

[oracle@oras ~]$ $GRID_HOME/bin/crsctl stat res -t
--------------------------------------------------------------------------------
Name           Target  State        Server                   State details
--------------------------------------------------------------------------------
Local Resources
--------------------------------------------------------------------------------
ora.DATA.dg
               ONLINE  ONLINE       oras                     STABLE
ora.LISTENER.lsnr
               ONLINE  ONLINE       oras                     STABLE
ora.LOGS.dg
               ONLINE  ONLINE       oras                     STABLE
ora.asm
               ONLINE  ONLINE       oras                     Started,STABLE
ora.ons
               OFFLINE OFFLINE      oras                     STABLE
--------------------------------------------------------------------------------
Cluster Resources
--------------------------------------------------------------------------------
ora.cssd
      1        ONLINE  ONLINE       oras                     STABLE
ora.diskmon
      1        OFFLINE OFFLINE                               STABLE
ora.evmd
      1        ONLINE  ONLINE       oras                     STABLE
ora.ntap_la.db
      1        ONLINE  INTERMEDIATE oras                     Dismounted,Mount Ini
                                                             tiated,HOME=/u01/app
                                                             /oracle/product/19.0
                                                             .0/NTAP,STABLE
--------------------------------------------------------------------------------

Configuração de grupos de discos ASM no servidor de banco de dados em espera.

[oracle@oras ~]$ asmcmd
ASMCMD> lsdg
State    Type    Rebal  Sector  Logical_Sector  Block       AU  Total_MB  Free_MB  Req_mir_free_MB  Usable_file_MB  Offline_disks  Voting_files  Name
MOUNTED  EXTERN  N         512             512   4096  4194304   1146880  1136912                0         1136912              0             N  DATA/
MOUNTED  EXTERN  N         512             512   4096  4194304    286720   284228                0          284228              0             N  LOGS/
ASMCMD> lsdsk
Path
/u02/oradata/asm/oras_data_disk_01
/u02/oradata/asm/oras_data_disk_02
/u02/oradata/asm/oras_data_disk_03
/u02/oradata/asm/oras_data_disk_04
/u03/oralogs/asm/oras_logs_disk_01
/u03/oralogs/asm/oras_logs_disk_02
/u03/oralogs/asm/oras_logs_disk_03
/u03/oralogs/asm/oras_logs_disk_04
/u04/oradata/asm/oras_data_disk_05
/u04/oradata/asm/oras_data_disk_06
/u04/oradata/asm/oras_data_disk_07
/u04/oradata/asm/oras_data_disk_08
/u05/oradata/asm/oras_data_disk_09
/u05/oradata/asm/oras_data_disk_10
/u05/oradata/asm/oras_data_disk_11
/u05/oradata/asm/oras_data_disk_12
/u06/oradata/asm/oras_data_disk_13
/u06/oradata/asm/oras_data_disk_14
/u06/oradata/asm/oras_data_disk_15
/u06/oradata/asm/oras_data_disk_16

Configuração de parâmetros para o Data Guard no banco de dados em espera.

SQL> show parameter name

NAME                                 TYPE        VALUE
------------------------------------ ----------- ------------------------------
cdb_cluster_name                     string
cell_offloadgroup_name               string
db_file_name_convert                 string
db_name                              string      NTAP
db_unique_name                       string      NTAP_LA
global_names                         boolean     FALSE
instance_name                        string      NTAP
lock_name_space                      string
log_file_name_convert                string
pdb_file_name_convert                string
processor_group_name                 string

NAME                                 TYPE        VALUE
------------------------------------ ----------- ------------------------------
service_names                        string      NTAP_LA.internal.cloudapp.net
SQL> show parameter log_archive_config

NAME                                 TYPE        VALUE
------------------------------------ ----------- ------------------------------
log_archive_config                   string      DG_CONFIG=(NTAP_NY,NTAP_LA)
SQL> show parameter fal_server

NAME                                 TYPE        VALUE
------------------------------------ ----------- ------------------------------
fal_server                           string      NTAP_NY

Configuração do banco de dados em espera.

SQL> select name, open_mode, log_mode from v$database;

NAME      OPEN_MODE            LOG_MODE
--------- -------------------- ------------
NTAP      MOUNTED              ARCHIVELOG

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       MOUNTED
         3 NTAP_PDB1                      MOUNTED
         4 NTAP_PDB2                      MOUNTED
         5 NTAP_PDB3                      MOUNTED

SQL> select name from v$datafile;

NAME
--------------------------------------------------------------------------------
+DATA/NTAP_LA/DATAFILE/system.261.1190301867
+DATA/NTAP_LA/DATAFILE/sysaux.262.1190301923
+DATA/NTAP_LA/DATAFILE/undotbs1.263.1190301969
+DATA/NTAP_LA/2B12C97618069248E0630400000AC50B/DATAFILE/system.264.1190301987
+DATA/NTAP_LA/2B12C97618069248E0630400000AC50B/DATAFILE/sysaux.265.1190302013
+DATA/NTAP_LA/DATAFILE/users.266.1190302039
+DATA/NTAP_LA/2B12C97618069248E0630400000AC50B/DATAFILE/undotbs1.267.1190302045
+DATA/NTAP_LA/2B1302C26E089A59E0630400000A4D5C/DATAFILE/system.268.1190302071
+DATA/NTAP_LA/2B1302C26E089A59E0630400000A4D5C/DATAFILE/sysaux.269.1190302099
+DATA/NTAP_LA/2B1302C26E089A59E0630400000A4D5C/DATAFILE/undotbs1.270.1190302125
+DATA/NTAP_LA/2B1302C26E089A59E0630400000A4D5C/DATAFILE/users.271.1190302133

NAME
--------------------------------------------------------------------------------
+DATA/NTAP_LA/2B13047FB98B9AAFE0630400000AFA5F/DATAFILE/system.272.1190302137
+DATA/NTAP_LA/2B13047FB98B9AAFE0630400000AFA5F/DATAFILE/sysaux.273.1190302163
+DATA/NTAP_LA/2B13047FB98B9AAFE0630400000AFA5F/DATAFILE/undotbs1.274.1190302189
+DATA/NTAP_LA/2B13047FB98B9AAFE0630400000AFA5F/DATAFILE/users.275.1190302197
+DATA/NTAP_LA/2B13061057039B10E0630400000AA001/DATAFILE/system.276.1190302201
+DATA/NTAP_LA/2B13061057039B10E0630400000AA001/DATAFILE/sysaux.277.1190302229
+DATA/NTAP_LA/2B13061057039B10E0630400000AA001/DATAFILE/undotbs1.278.1190302255
+DATA/NTAP_LA/2B13061057039B10E0630400000AA001/DATAFILE/users.279.1190302263

19 rows selected.

SQL> select name from v$controlfile;

NAME
--------------------------------------------------------------------------------
+DATA/NTAP_LA/CONTROLFILE/current.260.1190301831
+LOGS/NTAP_LA/CONTROLFILE/current.257.1190301833

SQL> select group#, type, member from v$logfile order by 2, 1;
    GROUP# TYPE    MEMBER
---------- ------- --------------------------------------------------------------------------------
         1 ONLINE  +DATA/NTAP_LA/ONLINELOG/group_1.280.1190302305
         1 ONLINE  +LOGS/NTAP_LA/ONLINELOG/group_1.259.1190302309
         2 ONLINE  +DATA/NTAP_LA/ONLINELOG/group_2.281.1190302315
         2 ONLINE  +LOGS/NTAP_LA/ONLINELOG/group_2.258.1190302319
         3 ONLINE  +DATA/NTAP_LA/ONLINELOG/group_3.282.1190302325
         3 ONLINE  +LOGS/NTAP_LA/ONLINELOG/group_3.260.1190302329
         4 STANDBY +DATA/NTAP_LA/ONLINELOG/group_4.283.1190302337
         4 STANDBY +LOGS/NTAP_LA/ONLINELOG/group_4.261.1190302339
         5 STANDBY +DATA/NTAP_LA/ONLINELOG/group_5.284.1190302347
         5 STANDBY +LOGS/NTAP_LA/ONLINELOG/group_5.262.1190302349
         6 STANDBY +DATA/NTAP_LA/ONLINELOG/group_6.285.1190302357

    GROUP# TYPE    MEMBER
---------- ------- --------------------------------------------------------------------------------
         6 STANDBY +LOGS/NTAP_LA/ONLINELOG/group_6.263.1190302359
         7 STANDBY +DATA/NTAP_LA/ONLINELOG/group_7.286.1190302367
         7 STANDBY +LOGS/NTAP_LA/ONLINELOG/group_7.264.1190302369

14 rows selected.

Valide o status de recuperação do banco de dados em espera. Observe o recovery logmerger em APPLYING_LOG Ação.

SQL> SELECT ROLE, THREAD#, SEQUENCE#, ACTION FROM V$DATAGUARD_PROCESS;

ROLE                        THREAD#  SEQUENCE# ACTION
------------------------ ---------- ---------- ------------
recovery logmerger                1         32 APPLYING_LOG
recovery apply slave              0          0 IDLE
RFS async                         1         32 IDLE
recovery apply slave              0          0 IDLE
recovery apply slave              0          0 IDLE
RFS ping                          1         32 IDLE
archive redo                      0          0 IDLE
managed recovery                  0          0 IDLE
archive redo                      0          0 IDLE
archive redo                      0          0 IDLE
recovery apply slave              0          0 IDLE

ROLE                        THREAD#  SEQUENCE# ACTION
------------------------ ---------- ---------- ------------
redo transport monitor            0          0 IDLE
log writer                        0          0 IDLE
archive local                     0          0 IDLE
redo transport timer              0          0 IDLE
gap manager                       0          0 IDLE
RFS archive                       0          0 IDLE

17 rows selected.

Configuração do dNFS no banco de dados em espera.

SQL> select svrname, dirname from v$dnfs_servers;

SVRNAME
--------------------------------------------------------------------------------
DIRNAME
--------------------------------------------------------------------------------
10.0.3.36
/oras-u05

10.0.3.36
/oras-u04

10.0.3.36
/oras-u02

10.0.3.36
/oras-u06

10.0.3.36
/oras-u03

Isso conclui a demonstração de uma configuração do Data Guard para VLDB NTAP com recuperação de standby gerenciada habilitada no site de standby.

Configurar o Data Guard Broker

Details

O Oracle Data Guard Broker é uma estrutura de gerenciamento distribuída que automatiza e centraliza a criação, a manutenção e o monitoramento das configurações do Oracle Data Guard. A seção a seguir demonstra como configurar o Data Guard Broker para gerenciar o ambiente do Data Guard.

Inicie o Data Guard Broker nos bancos de dados primário e de espera com o seguinte comando via sqlplus.
```
alter system set dg_broker_start=true scope=both;
```

No banco de dados primário, conecte-se ao Data Guard Borker como SYSDBA.

[oracle@orap ~]$ dgmgrl sys@NTAP_NY
DGMGRL for Linux: Release 19.0.0.0.0 - Production on Wed Dec 11 20:53:20 2024
Version 19.18.0.0.0

Copyright (c) 1982, 2019, Oracle and/or its affiliates.  All rights reserved.

Welcome to DGMGRL, type "help" for information.
Password:
Connected to "NTAP_NY"
Connected as SYSDBA.
DGMGRL>

Crie e habilite a configuração do Data Guard Broker.

DGMGRL> create configuration dg_config as primary database is NTAP_NY connect identifier is NTAP_NY;
Configuration "dg_config" created with primary database "ntap_ny"
DGMGRL> add database NTAP_LA as connect identifier is NTAP_LA;
Database "ntap_la" added
DGMGRL> enable configuration;
Enabled.
DGMGRL> show configuration;

Configuration - dg_config

  Protection Mode: MaxPerformance
  Members:
  ntap_ny - Primary database
    ntap_la - Physical standby database

Fast-Start Failover:  Disabled

Configuration Status:
SUCCESS   (status updated 3 seconds ago)

Valide o status do banco de dados dentro da estrutura de gerenciamento do Data Guard Broker.

DGMGRL> show database db1_ny;

Database - db1_ny

  Role:               PRIMARY
  Intended State:     TRANSPORT-ON
  Instance(s):
    db1

Database Status:
SUCCESS

DGMGRL> show database db1_la;

Database - db1_la

  Role:               PHYSICAL STANDBY
  Intended State:     APPLY-ON
  Transport Lag:      0 seconds (computed 1 second ago)
  Apply Lag:          0 seconds (computed 1 second ago)
  Average Apply Rate: 2.00 KByte/s
  Real Time Query:    OFF
  Instance(s):
    db1

Database Status:
SUCCESS

DGMGRL>

Em caso de falha, o Data Guard Broker pode ser usado para fazer failover do banco de dados primário para o standby instantaneamente. Se Fast-Start Failover estiver habilitado, o Data Guard Broker poderá fazer failover do banco de dados primário para o standby quando uma falha for detectada sem a intervenção do usuário.

Clonar banco de dados standby para outros casos de uso por meio de automação

Details

O kit de ferramentas de automação a seguir foi projetado especificamente para criar ou atualizar clones de um banco de dados standby do Oracle Data Guard implantado no ANF com configuração NFS/ASM para um gerenciamento completo do ciclo de vida do clone.

git clone https://bitbucket.ngage.netapp.com/scm/ns-bb/na_oracle_clone_anf.git

No momento, o kit de ferramentas só pode ser acessado por usuários internos da NetApp com acesso ao bitbucket. Para usuários externos interessados, solicite acesso à sua equipe de conta ou entre em contato com a equipe de engenharia de soluções da NetApp .

Onde encontrar informações adicionais

Para saber mais sobre as informações descritas neste documento, revise os seguintes documentos e/ou sites:

TR-5002: Redução de custos do Oracle Active Data Guard com o Azure NetApp Files

"TR-5002: Redução de custos do Oracle Active Data Guard com o Azure NetApp Files"
TR-4974: Oracle 19c em reinicialização autônoma no AWS FSx/EC2 com NFS/ASM

"TR-4974: Oracle 19c em reinicialização autônoma no AWS FSx/EC2 com NFS/ASM"
Azure NetApp Files

"https://azure.microsoft.com/en-us/products/netapp"
Conceitos e Administração do Oracle Data Guard

"https://docs.oracle.com/en/database/oracle/oracle-database/19/sbydb/index.html#Oracle%C2%AE-Data-Guard"

TR-5003: Implementação de Oracle VLDB de alto rendimento em ANF

Creating your file...

Propósito

Público

Ambiente de teste e validação de soluções

Arquitetura

Componentes de hardware e software

Configuração do Oracle VLDB Data Guard com uma configuração simulada de NY para LA DR

Fatores-chave para consideração de implantação

Implantação da solução

Pré-requisitos para implantação

Configuração primária do Oracle VLDB para o Data Guard

Configuração do Oracle VLDB em espera para o Data Guard

Configurar o Data Guard Broker

Clonar banco de dados standby para outros casos de uso por meio de automação

Onde encontrar informações adicionais
