Google Cloud NetApp Volumes oferece storage em blocos iSCSI de alto desempenho para arquiteturas de alta disponibilidade do Oracle Database 26ai, com replicação na camada de storage que acelera significativamente a inicialização do banco de dados standby em comparação com os métodos tradicionais do Oracle RMAN. Explore a integração do GCNV com o Oracle Data Guard, incluindo caminhos de dados de referência, topologia de storage e a divisão de responsabilidades entre o storage em blocos do GCNV e a sincronização contínua do Data Guard.
Visão geral da arquitetura
Esta arquitetura usa o armazenamento em blocos iSCSI do Google Cloud NetApp Volumes (GCNV) para fornecer alta disponibilidade para o Oracle Database 26ai no Google Cloud com o Oracle Data Guard.
O GCNV oferece armazenamento em blocos de alto desempenho e acelera a inicialização do banco de dados em espera usando replicação, snapshots e clones na camada de storage.
O Data Guard oferece transporte contínuo de redo, gerenciamento de funções e orquestração de failover (Broker, Fast-Start Failover, Observer).
| Camada | Papel |
|---|---|
GCNV |
Armazenamento em blocos, inicialização em espera, replicação de armazenamento |
Data Guard |
Sincronização contínua, aplicação de redo, switchover, FSFO |
A replicação GCNV reduz significativamente o tempo de inicialização do standby em comparação com a duplicação ativa do RMAN, movendo os dados na camada de storage em vez de através dos canais do banco de dados Oracle.
Use GCNV replicate, snapshot ou clone para inicializar o banco de dados em espera, depois ative o Data Guard para sincronização contínua e alta disponibilidade.
| Componente | Detalhe |
|---|---|
Hosts de banco de dados |
oracdb1 / oracdb2 - zonas diferentes, cinco volumes iSCSI GCNV cada |
Storage |
/u01 + ASM +DATA, +RECO, +FRA no GCNV (EXTERNAL) |
Inicialização em espera |
GCNV replicar / snapshot / clonar → Oracle finalizar → Data Guard |
HA |
Reiniciar, standby físico (MOUNTED), Broker, FSFO, Observer (oradg-obs) |
Aplicativos |
Serviço orclapp (Etapa 8.2) |
Zoneamento
Implante um pool GCNV Flex Unified por zona de banco de dados e atribua volumes dedicados a cada host. Use discos de inicialização apenas para o sistema operacional.
Fora do escopo: TDE, RAC, NVMe/TCP, OEM e Active Data Guard (o standby permanece MOUNTED).

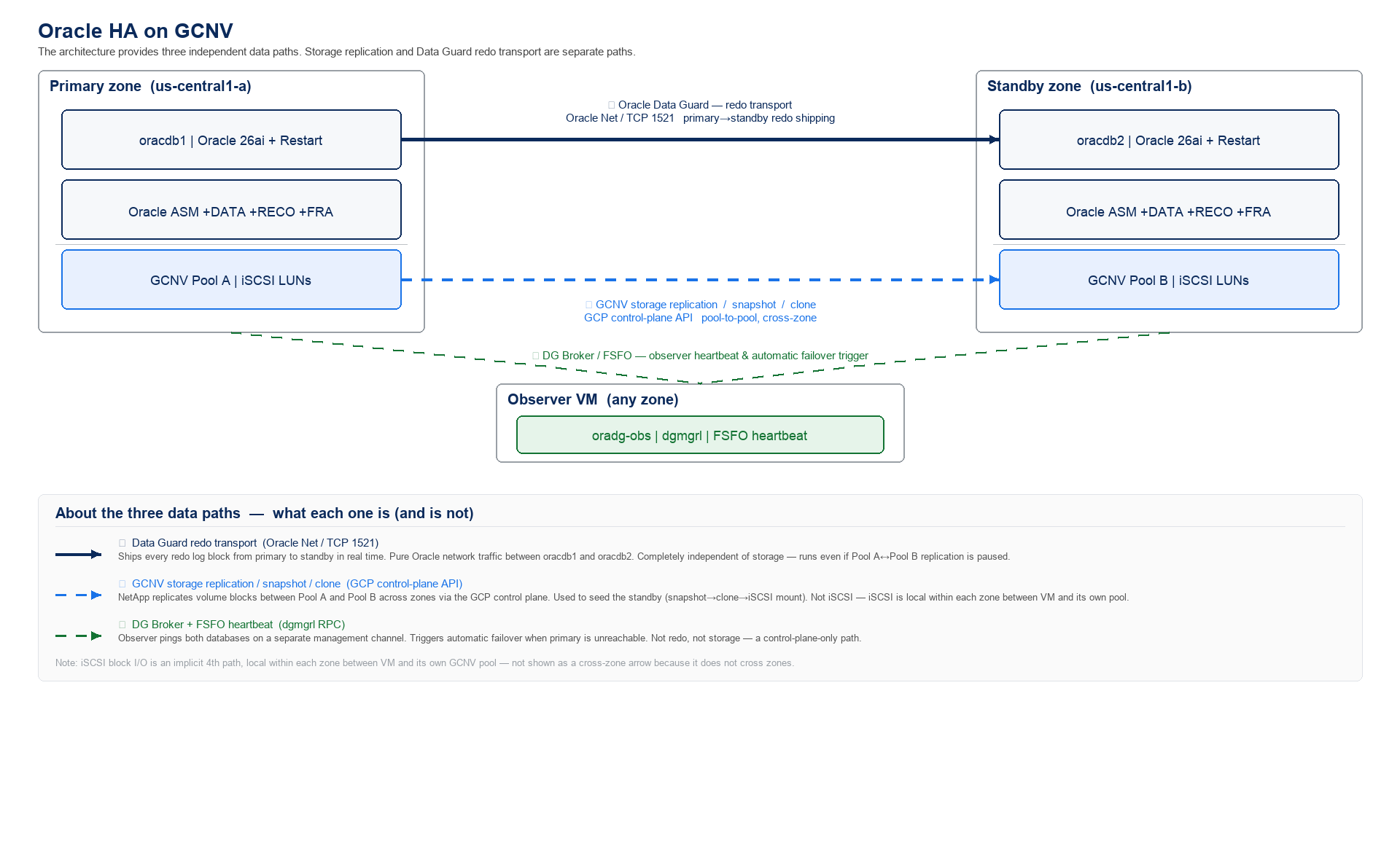

Diagrama de referência de arquitetura
A arquitetura da solução fornece três caminhos de dados independentes. A replicação de storage e o transporte de redo do Data Guard são caminhos separados.
-
O caminho 1 move os arquivos de dados na camada GCNV para inicialização do standby.
-
O caminho 2 mantém os bancos de dados sincronizados após a migração.
-
O caminho 3 orquestra as transições de função e o failover automático por meio do Oracle Data Guard Broker e do Observer.
Funções da plataforma
A tabela a seguir resume qual camada da plataforma fornece serviços de storage e qual camada fornece sincronização de banco de dados e controle de failover.
| Plataforma | Entrega |
|---|---|
GCNV |
volumes iSCSI, snapshots, replicação de volumes (baseline + incrementais) - inicialização em standby |
Data Guard |
Redo transport, MRP, Broker, FSFO - sincronização contínua e failover |
A replicação GCNV executa uma cópia de linha de base e, em seguida, atualizações incrementais de bloco por política. O Data Guard é responsável pela aplicação de redo e pelo FSFO após a inicialização do standby.
Topologia e armazenamento
Essa topologia coloca as funções de primário, standby e observador em zonas separadas e mapeia cada host de banco de dados para pools GCNV dedicados e volumes iSCSI dedicados.
| Papel | VM | Zona | Pool GCNV | Volumes (por host) |
|---|---|---|---|---|
Primário |
|
|
|
|
Espera |
|
|
|
Mesmo padrão de nomenclatura |
Observador |
|
|
- |
Somente disco de inicialização |
| Storage | Apoio | Usar |
|---|---|---|
SO |
Disco de inicialização GCE |
Somente SO |
|
GCNV iSCSI |
Homes Grid/DB, staging (XFS) |
|
GCNV iSCSI |
ASM EXTERNO - arquivos de dados, arquivos de log, FRA |
Exemplo n4-highmem-8 nesta solução; cargas de trabalho OLTP normalmente usam c4-standard-*.
Qual é o próximo passo?
Para escolher o caminho de implantação que corresponda aos seus objetivos de recuperação e disponibilidade, acesse Saiba mais sobre as opções de implantação do Oracle Database 26ai no Google Cloud NetApp Volumes.
