Esta seção descreve a configuração do sistema de storage NetApp. Você deve concluir a instalação e configuração primária de acordo com os guias de configuração e configuração do Data ONTAP correspondentes.
Eficiência de storage
A deduplicação in-line, a deduplicação in-line entre volumes, a compressão e a compactação in-line são compatíveis com SAP HANA em uma configuração SSD.
Qualidade do serviço
O QoS pode ser usado para limitar a taxa de transferência de storage para sistemas SAP HANA específicos ou aplicações que não sejam SAP em um controlador compartilhado.
Produção e desenvolvimento/teste
Um caso de uso seria limitar o rendimento dos sistemas de desenvolvimento e teste para que eles não possam influenciar os sistemas de produção em uma configuração mista. Durante o processo de dimensionamento, você deve determinar os requisitos de desempenho de um sistema que não seja de produção. Os sistemas de desenvolvimento e teste podem ser dimensionados com valores de desempenho mais baixos, normalmente na faixa de 20% a 50% de um KPI do sistema de produção conforme definido pelo SAP. A e/S de gravação grande tem o maior efeito de desempenho no sistema de storage. Portanto, o limite de taxa de transferência de QoS deve ser definido para uma porcentagem dos valores de KPI de performance de storage SAP HANA de gravação correspondentes nos volumes de dados e log.
Ambientes compartilhados
Outro caso de uso é limitar a taxa de transferência de cargas de trabalho de gravação pesadas, especialmente para evitar que essas cargas de trabalho tenham impacto em outras cargas de trabalho de gravação sensíveis à latência. Nesses ambientes, é prática recomendada aplicar uma política de grupo de QoS de teto de taxa de transferência não compartilhada a cada LUN em cada máquina virtual de storage (SVM) para restringir a taxa de transferência máxima de cada objeto de storage individual ao valor especificado. Isso reduz a possibilidade de que um único workload possa influenciar negativamente outros workloads.
Para fazer isso, é necessário criar uma política de grupo com a CLI do cluster do ONTAP para cada SVM:
qos policy-group create -policy-group <policy-name> -vserver <vserver name> -max-throughput 1000MB/s -is-shared false
Aplicado a cada LUN no SVM. Veja a seguir um exemplo para aplicar o grupo de políticas a todas as LUNs existentes em uma SVM:
lun modify -vserver <vserver name> -path * -qos-policy-group <policy-name>
Isso precisa ser feito para cada SVM. O nome do grupo de polícia QoS para cada SVM precisa ser diferente. Para novos LUNs, a política pode ser aplicada diretamente:
lun create -vserver <vserver_name> -path /vol/<volume_name>/<lun_name> -size <size> -ostype <e.g. linux> -qos-policy-group <policy-name>
Recomenda-se usar 1000Mb GB/s como taxa de transferência máxima para um determinado LUN. Se um aplicativo exigir mais throughput, vários LUNs com distribuição LUN devem ser usados para fornecer a largura de banda necessária. Este guia fornece um exemplo para SAP HANA com base no Linux LVM na "Configuração do host"seção .
|
O limite também se aplica a leituras. Portanto, use LUNs suficientes para cumprir os SLAs necessários para o tempo de inicialização do banco de dados SAP HANA e para backups. |
Configurar o armazenamento
A visão geral a seguir resume as etapas de configuração de armazenamento necessárias. Cada passo é abordado com mais detalhes nas seções subsequentes. Nesta seção, assumimos que o hardware de armazenamento está configurado e que o software ONTAP já está instalado. Além disso, a conexão das portas de storage FCP à malha SAN já precisa estar em vigor.
-
Verifique a configuração correta do compartimento de disco, conforme descrito em Prateleiras de disco baseadas em NVMe.
-
Crie grupos de iniciadores (igroups) com nomes mundiais (WWNs) de servidores HANA, conforme descrito na seção link:saphana-asa-fc-storage-controller-setup.html#initiator-groups Grupos de iniciadores .
-
Crie LUNs e mapeie-os para os servidores descritos na seção "Configuração de LUN para sistemas de host único SAP HANA" e "Configuração de LUN para sistemas SAP HANA de múltiplos hosts"
Prateleiras de disco baseadas em NVMe

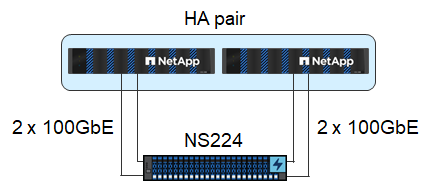

Cada compartimento de disco NVMe de NS224 GB é conetado a duas portas de 100GbE GbE por controladora, conforme mostrado na figura a seguir. Os discos são distribuídos automaticamente para ambos os controladores do par HA.
Grupos de iniciadores
Um grupo de servidores pode ser configurado para cada servidor ou para um grupo de servidores que exigem acesso a um LUN. A configuração do igrupo requer os nomes de portas mundiais (WWPNs) dos servidores.
Usando a sanlun ferramenta, execute o seguinte comando para obter os WWPNs de cada host SAP HANA:
sapcc-hana-tst:~ # sanlun fcp show adapter /sbin/udevadm /sbin/udevadm host0 ...... WWPN:2100000e1e163700 host1 ...... WWPN:2100000e1e163701
|
|
A sanlun ferramenta faz parte dos Utilitários de host do NetApp e deve ser instalada em cada host do SAP HANA. Mais detalhes podem ser encontrados na seção "Configuração do host."
|
