Configurar interfaces de rede SR-IOV para SAP HANA no SUSE KVM

11/12/2025 Colaboradores

PDFs

Configure as interfaces de rede SR-IOV no SUSE KVM para SAP HANA. Configure funções virtuais (VFs), atribua-as a máquinas virtuais (VMs) e configure conexões de rede redundantes para obter desempenho ideal e acesso ao armazenamento.

Etapa 1: Configurar SR-IOV

Habilite e configure a funcionalidade SR-IOV no firmware do adaptador para permitir a criação de funções virtuais.

Este procedimento é baseado em "Portal de Suporte Empresarial da NVIDIA | Como configurar SR-IOV para ConnectX-4/ConnectX-5/ConnectX-6 com KVM (Ethernet)" . O guia SUSE SAP HANA KVM descreve isso com base em uma placa de rede Intel.

Recomenda-se o uso de conexões Ethernet redundantes, combinando duas portas físicas como trunk/bond. As portas virtuais (VF) atribuídas à VM também precisam ser configuradas como trunk dentro da VM.

largura=493, altura=409

Antes de começar

Certifique-se de que os seguintes pré-requisitos sejam atendidos:

O KVM está instalado.
SR-IOV está habilitado no BIOS do servidor.
A passagem de PCI é habilitada adicionando “intel_iommu=on” e “iommu=pt” como opções no carregador de inicialização.
Os drivers MLNX_OFED mais recentes estão instalados nos hosts KVM e na máquina virtual.

Cada VF atribuída a uma VM requer pelo menos 10 Gbit/s de largura de banda. Não crie nem atribua mais de duas VFs para uma porta física de 25GbE.

Passos

Execute o MFT (Mellanox Firmware Tools):

# mst start
Starting MST (Mellanox Software Tools) driver set
Loading MST PCI module – Success
Loading MST PCI configuration module – Success
Create devices
Unloading MST PCI module (unused) – Success

Localize o dispositivo:

# mst status
MST modules:
------------
MST PCI module is not loaded
MST PCI configuration module loaded

MST devices:

------------

/dev/mst/mt4125_pciconf0 - PCI configuration cycles access.
domain:bus:dev.fn=0000:ab:00.0 addr.reg=88 data.reg=92 cr_bar.gw_offset=-1

Chip revision is: 00

Verifique o estado do dispositivo:

mlxconfig -d /dev/mst/mt4125_pciconf0 q |grep -e SRIOV_EN -e NUM_OF_VFS
NUM_OF_VFS 8
SRIOV_EN True(1)_

Se necessário, habilite o SR-IOV:

mlxconfig -d /dev/mst/mt4125_pciconf0 set SRIOV_EN=1

Defina a quantidade máxima de VFs:

mlxconfig -d /dev/mst/mt4125_pciconf0 set  NUM_OF_VFS=4

Reinicie o servidor se o recurso precisar ser ativado ou se a quantidade máxima de VFs tiver sido alterada.

Etapa 2: Criar as interfaces virtuais

Crie funções virtuais (VFs) nas portas de rede físicas para habilitar a funcionalidade SR-IOV. Nesta etapa, são criadas quatro VFs por porta física.

Passos

Localize o dispositivo:

# ibstat

CA 'mlx5_0'
CA type: MT4125
Number of ports: 1
Firmware version: 22.36.1010
Hardware version: 0
Node GUID: 0xa088c20300a6f6fc
System image GUID: 0xa088c20300a6f6fc
Port 1:
State: Active
Physical state: LinkUp
Rate: 100
Base lid: 0
LMC: 0
SM lid: 0
Capability mask: 0x00010000
Port GUID: 0xa288c2fffea6f6fd
Link layer: Ethernet
CA 'mlx5_1'
CA type: MT4125
Number of ports: 1
Firmware version: 22.36.1010
Hardware version: 0
Node GUID: 0xa088c20300a6f6fd
System image GUID: 0xa088c20300a6f6fc
Port 1:
State: Active
Physical state: LinkUp
Rate: 100
Base lid: 0
LMC: 0
SM lid: 0
Capability mask: 0x00010000
Port GUID: 0xa288c2fffea6f6fd
Link layer: Ethernet

Se uma ligação tiver sido criada, a saída será semelhante à seguinte:

# ibstat
CA 'mlx5_bond_0'
CA type: MT4125
Number of ports: 1
Firmware version: 22.36.1010
Hardware version: 0
Node GUID: 0xa088c20300a6f6fc
System image GUID: 0xa088c20300a6f6fc
Port 1:
State: Active
Physical state: LinkUp
Rate: 100
Base lid: 0
LMC: 0
SM lid: 0
Capability mask: 0x00010000
Port GUID: 0xa288c2fffea6f6fc
Link layer: Ethernet
#:/etc/sysconfig/network # cat /sys/class/infiniband/mlx5_bond_0/device/
aerdevcorrectable iommugroup/ resetmethod
aerdevfatal irq resource
aerdevnonfatal link/ resource0
arienabled localcpulist resource0wc
brokenparitystatus localcpus revision
class maxlinkspeed rom
config maxlinkwidth sriovdriversautoprobe
consistentdmamaskbits mlx5_core.eth.0/ sriovnumvfs
urrentlinkspeed mlx5_core.rdma.0/ sriovoffset
currentlinkwidth modalias sriovstride
d3coldallowed msibus sriovtotalvfs
device msiirqs/ sriovvfdevice
dmamaskbits net/ sriovvftotalmsix
driver/ numanode subsystem/
driveroverride pools subsystemdevice
enable power/ subsystemvendor
firmwarenode/ powerstate uevent
infiniband/ ptp/ vendor
infinibandmad/ remove vpd
infinibandverbs/ rescan
iommu/ reset

# ibdev2netdev
mlx5_0 port 1 ==> eth4 (Up)
mlx5_1 port 1 ==> eth5 (Up)

Obtenha o total de VFs permitidos e configurados no firmware:

# cat /sys/class/net/eth4/device/sriov_totalvfs
4
# cat /sys/class/net/eth5/device/sriov_totalvfs
4

Obtenha o número atual de VFs neste dispositivo:

# cat /sys/class/infiniband/mlx5_0/device/sriov_numvfs
0
# cat /sys/class/infiniband/mlx5_1/device/sriov_numvfs
0

Defina o número desejado de VFs:

# echo 4 > /sys/class/infiniband/mlx5_0/device/sriov_numvfs
# echo 4 > /sys/class/infiniband/mlx5_1/device/sriov_numvfs

Se você já configurou uma agregação de links usando essas duas portas, o primeiro comando precisa ser executado nessa agregação:

# echo 4 > /sys/class/infiniband/mlx5_bond_0/device/sriov_numvfs

Verifique o barramento PCI:

# lspci -D | grep Mellanox

0000:ab:00.0 Ethernet controller: Mellanox Technologies MT2892 Family [ConnectX-6 Dx]
0000:ab:00.1 Ethernet controller: Mellanox Technologies MT2892 Family [ConnectX-6 Dx]
0000:ab:00.2 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
0000:ab:00.3 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
0000:ab:00.4 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
0000:ab:00.5 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
0000:ab:01.2 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
0000:ab:01.3 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
0000:ab:01.4 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
0000:ab:01.5 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function

# ibdev2netdev -v

0000:ab:00.0 mlx5_0 (MT4125 - 51TF3A5000XV3) Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter fw 22.36.1010 port 1 (ACTIVE) ==> eth4 (Up)
0000:ab:00.1 mlx5_1 (MT4125 - 51TF3A5000XV3) Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter fw 22.36.1010 port 1 (ACTIVE) ==> eth6 (Up)
0000:ab:00.2 mlx523 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth6 (Down)
0000:ab:00.3 mlx5_3 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth7 (Down)
0000:ab:00.4 mlx5_4 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth8 (Down)
0000:ab:00.5 mlx5_5 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth9 (Down)
0000:ab:01.2 mlx5_6 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth10 (Down)
0000:ab:01.3 mlx5_7 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth11 (Down)
0000:ab:01.4 mlx5_8 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth12 (Down)
0000:ab:01.5 mlx5_9 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth13 (Down)

Verifique a configuração das VFs através da ferramenta IP:

# ip link show
…
6: eth4: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 9000 qdisc mq master bond0 state UP mode DEFAULT group default qlen 1000

link/ether a0:88:c2:a6:f6:fd brd ff:ff:ff:ff:ff:ff permaddr a0:88:c2:a6:f6:fc
vf 0 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off
vf 1 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off
vf 2 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off
vf 3 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off

altname enp171s0f0np0
altname ens3f0np0

7: eth5: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 9000 qdisc mq master bond0 state UP mode DEFAULT group default qlen 1000

link/ether a0:88:c2:a6:f6:fd brd ff:ff:ff:ff:ff:ff
vf 0 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off
vf 1 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off
vf 2 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off
vf 3 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off

altname enp171s0f1np1
altname ens3f1np1
…

Etapa 3: Habilitar VFs durante a inicialização

Configure as definições do VF para que persistam entre reinicializações do sistema, criando serviços systemd e scripts de inicialização.

Crie um arquivo de unidade systemd /etc/systemd/system/after.local com o seguinte conteúdo:

[Unit]
Description=/etc/init.d/after.local Compatibility
After=libvirtd.service Requires=libvirtd.service

[Service]
Type=oneshot
ExecStart=/etc/init.d/after.local
RemainAfterExit=true

[Install]
WantedBy=multi-user.target

Crie o script /etc/init.d/after.local:

#! /bin/sh
#
#
# ...
echo 4 > /sys/class/infiniband/mlx5_bond_0/device/sriov_numvfs
echo 4 > /sys/class/infiniband/mlx5_1/device/sriov_numvfs

Certifique-se de que o arquivo possa ser executado:
```
# cd /etc/init.d/
# chmod 750 after.local
```

Etapa 4: Atribua as interfaces virtuais à VM

Atribua as funções virtuais criadas à VM do SAP HANA como dispositivos de host PCI usando o virt-manager.

Inicie o virt-manager.
Abra a máquina virtual desejada.

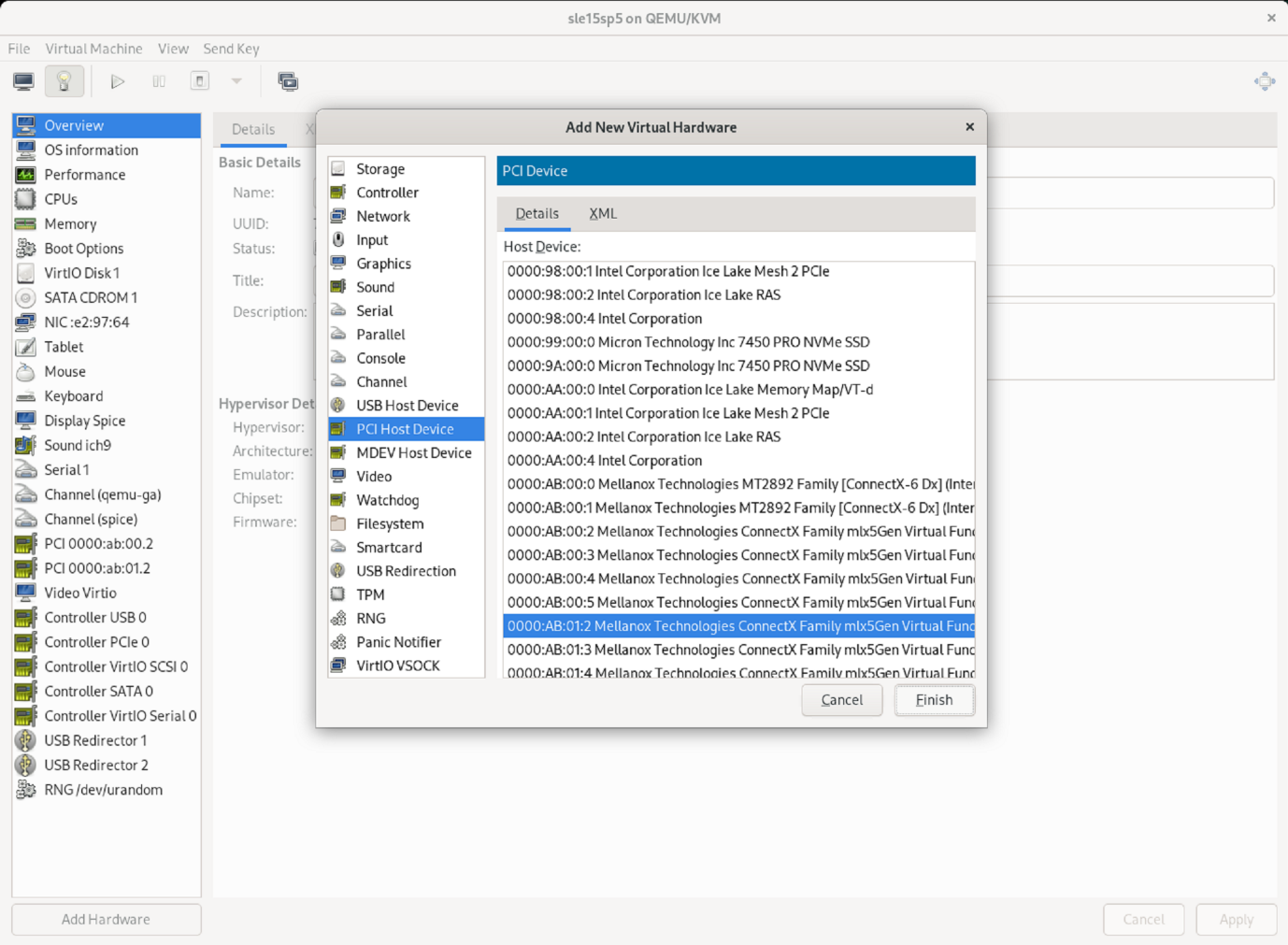

Selecione Adicionar hardware. +
Selecione a placa de rede virtual desejada na primeira porta física da lista de Dispositivos Host PCI e clique em Concluir.

Neste exemplo, 0000.AB:00:2 - 0000.AB:00:4 pertencem à primeira porta física e 0000.AB:01:2 - 0000.AB:01:4 pertencem à segunda porta física.
Escolha a próxima porta NIC virtual da lista de Dispositivos Host PCI, use uma porta virtual da segunda porta física e selecione Concluir.
Em seguida, as interfaces virtuais são atribuídas à máquina virtual e esta pode ser iniciada. +

Etapa 5: Configure as interfaces de rede na VM

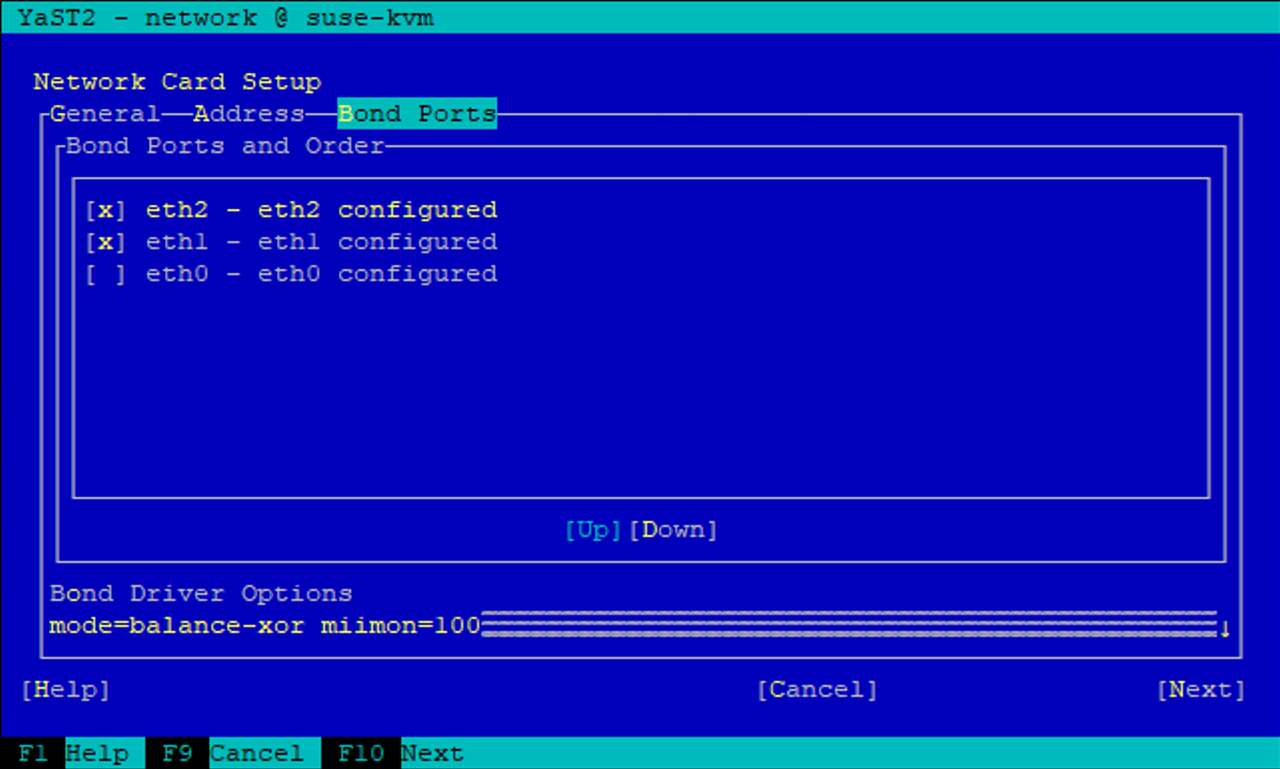

Faça login na VM e configure as duas VFs como bond. Escolha o modo 0 ou o modo 2. Não utilize LACP, pois LACP só pode ser usado em portas físicas. A figura abaixo mostra uma configuração do modo 2 usando o YAST.

largura=601, altura=335

O que vem a seguir?

Após configurar as interfaces de rede SR-IOV,"Configurar rede Fibre Channel" se o FCP for usado como protocolo de armazenamento.
