Verifique se duas interfaces VLAN do Linux estão disponíveis.

Certifique-se de que multipath-tools e os utilitários de iniciador iSCSI estejam instalados em todos os hosts OpenNebula e iniciem na inicialização.

apt list | grep multipath-tools
# If need to install, execute the following line.
apt-get install multipath-tools open-iscsi
# If /etc/multipath.conf is not present, first make sure the multipathd service is started.
systemctl enable --now multipathd
systemctl enable --now open-iscsi

dnf list installed | grep device-mapper-multipath
# If need to install, execute the following line.
dnf install device-mapper-multipath iscsi-initiator-utils
# If /etc/multipath.conf is not present, first make sure the multipathd service is started.
systemctl enable --now multipathd
systemctl enable --now iscsid

Colete o IQN do host iSCSI para todos os hosts OpenNebula e forneça-o ao administrador de storage.

cat /etc/iscsi/initiator.name

Certifique-se de que a SVM esteja disponível com o protocolo iSCSI ativado. Seguir "Documentação do ONTAP 9".

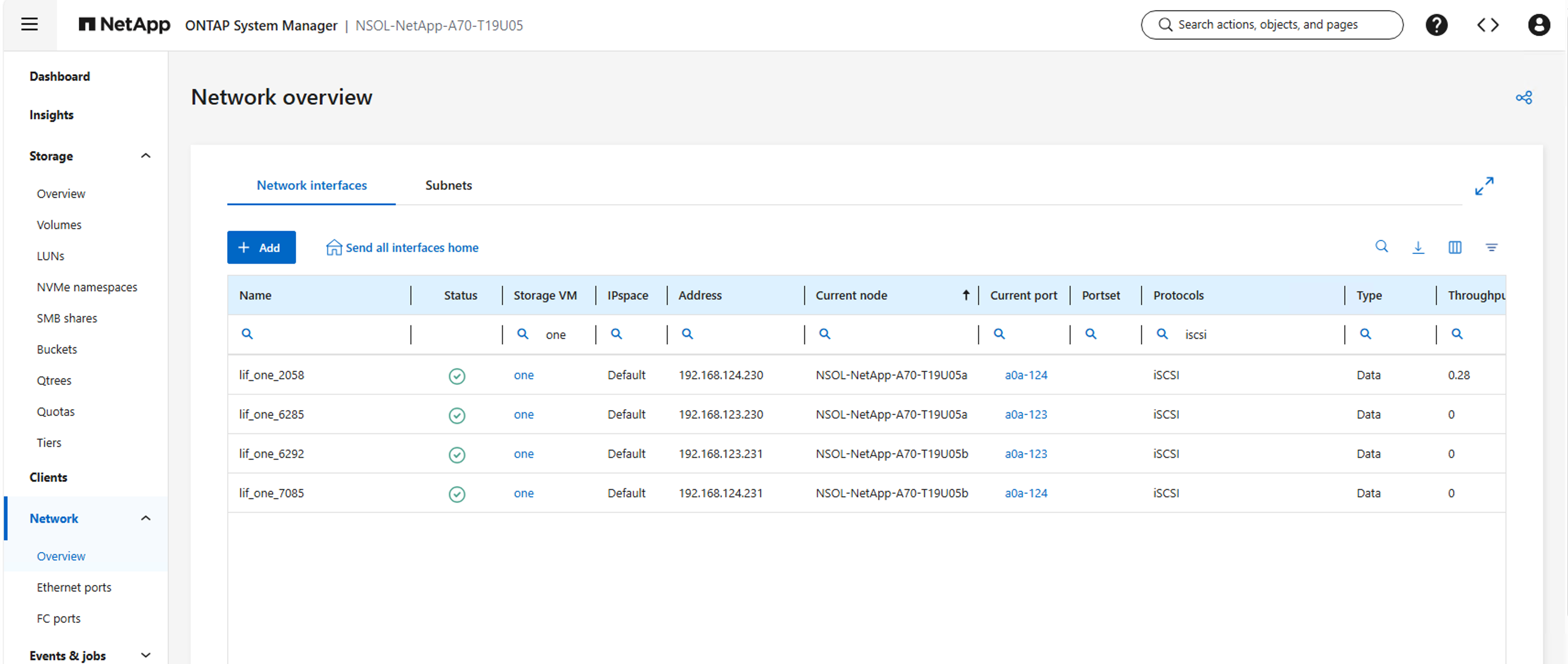

Crie duas LIFs por controlador dedicadas para iSCSI. Recomenda-se duas LIFs por controlador para redundância e desempenho de multipath. Certifique-se de que as LIFs sejam criadas nas interfaces VLAN configuradas nos hosts OpenNebula. Jumbo frames (MTU 9000) são recomendados para melhor desempenho.

Crie LUNs e apresente aos iniciadores iSCSI do host. Normalmente, um igroup é criado para um cluster OpenNebula. Inclua servidores frontend e hosts hipervisor no mesmo igroup para suportar tanto datastores de Imagem quanto de Sistema.

Informe ao administrador de virtualização que o LUN foi criado.

Conecte-se via SSH a um dos servidores frontend e descubra todos os portais iSCSI Lif fornecendo um dos endereços de dados iSCSI lif.

iscsiadm -m discovery -t sendtargets -p <iscsi data lif address>
iscsiadm -m node
iscsiadm -m node -l
iscsiadm -m session

Execute `rescan-scsi-bus.sh`ou `echo "- - -" > /sys/class/scsi_host/host*/scan`para reanalisar o barramento SCSI e detectar novos LUNs.

Verifique se o LUN está visível em todos os hosts OpenNebula usando lsblk -S ou o comando fdisk -l.

Execute iscsiadm -m session -P 3 para recuperar o mapeamento entre LUN e nome do dispositivo.

Adicione o dispositivo à configuração multipath executando multipath -a /dev/<device_name>. Em seguida, execute multipath -r para recarregar a configuração multipath. Verifique a configuração multipath executando o comando multipath -ll.

Crie um arquivo de configuração com base no tipo de Datastore desejado. Para obter a lista completa de atributos, consulte "OpenNebula documentação LVM". Exemplos de arquivos são mostrados abaixo:

$cat iscsi-restic.conf
NAME = "Backup-Restic-iSCSI01"
TYPE = "BACKUP_DS"

DS_MAD = "restic"
TM_MAD = "-"

RESTIC_PASSWORD = "<restic_password>"
RESTIC_SFTP_SERVER = "<backup server>"

$cat iscsi-rsync.conf
NAME = "Backup-Rsync-iSCSI02"
TYPE = "BACKUP_DS"

DS_MAD = "rsync"
TM_MAD = "-"

RSYNC_USER = "<rsync_user>"
RSYNC_HOST = "<backup server>"

$cat iscsi-kernel.conf
NAME = "File-Kernel-iSCSI03"
TYPE = "FILE_DS"
DS_MAD = "fs"
TM_MAD = "local"
SAFE_DIRS = "/var/tmp/files"

$cat iscsi-image.conf
NAME = "Image-iSCSI04"
TYPE = "IMAGE_DS"
DS_MAD = "fs"
TM_MAD = "fs_lvm_ssh"
DISK_TYPE = "block"
LVM_THIN_ENABLE = "yes"

$cat iscsi-system.conf
NAME = "System-iSCSI05"
TYPE = "SYSTEM_DS"
TM_MAD = "fs_lvm_ssh"
DISK_TYPE = "block"
BRIDGE_LIST = "<space-separated list of OpenNebula hosts>" # If LUN not presented to frontend hosts
LVM_THIN_ENABLE = "yes"

Execute onedatastore create <configuration file>. Observe o ID do datastore retornado após a criação.

Crie grupo de volume no iSCSI LUN usando vgcreate <vg_name> <multipath_device> comando. Para datastores de imagem, o nome do grupo de volume pode ser qualquer um desejado. Para datastores de sistema, o nome do grupo de volume deve estar no formato vg-one-<datastore id>. Isso é necessário para OpenNebula identificar o grupo de volume correto para datastores de sistema. Prossiga com os seguintes passos se estiver criando um datastore de backup/arquivo/imagem. Para datastores de sistema, pare aqui.

Crie um pool de volumes lógicos finos usando lvcreate -l 100%FREE -n <logical volume name> <volume group name> comando. Para datastores do sistema, OpenNebula cria automaticamente o pool de volumes lógicos finos LVM quando necessário.

Crie o sistema de arquivos no volume lógico usando o comando mkfs.ext4 /dev/<volume group>/<logical volume>. Os datastores do sistema não exigem a criação de sistema de arquivos.

Atualize /etc/fstab ou a configuração de automount para montar o datastore com as opções de montagem desejadas. Assumindo o local padrão do datastore como /var/lib/one/datastores. Pode ser validado com onedatastore show <datastore_id>. Se não, verifique o parâmetro DATASTORE_LOCATION em /etc/one/oned.conf. Certifique-se de que a pasta <datastore_id> exista sob o local dos datastores. Entradas de exemplo são mostradas abaixo:

/dev/<vg name>/<logical volume> /var/lib/one/datastores/<datastore_id> ext4 _netdev,noauto,x-systemd.automount,nofail 0 2

/var/lib/one/datastores/<datastore_id> -fstype=ext4,_netdev,noauto,x-systemd.automount,nofail,rw :/dev/<vg name>/<logical volume>

Monte o datastore usando mount -a ou systemctl reload autofs comando.

Verifique se o datastore está montado com o comando mount e verifique a capacidade do datastore com o comando onedatastore show <datastore_id>.

Certifique-se de que o usuário e o grupo oneadmin sejam os proprietários da pasta datastore. Ajuste as permissões usando o comando chown -R oneadmin:oneadmin /var/lib/one/datastores/<datastore_id>.
