Configurar failover e failback para VMs no Red Hat OpenShift Virtualization usando Trident Protect

Colaboradores netapp-jsnyder kevin-hoke
PDFs

Configure a recuperação de desastres para VMs no OpenShift Virtualization usando o Trident Protect. Este procedimento inclui a criação de um AppVault com o ONTAP S3, o estabelecimento de relacionamentos do AppMirror entre namespaces de origem e recuperação de desastres, o agendamento de replicação e a execução de operações de failover e failback para manter a disponibilidade da VM durante interrupções do site.

Pré-requisitos

  • O Trident deve ser instalado. As classes de backend e armazenamento devem ser criadas antes que o OpenShift Virtualization seja instalado no cluster usando o operador OpenShift Virtualization.

  • O Trident Protect deve ser instalado para implementar operações de failover e failback para as VMs do OpenShift. Consulte as instruções aqui para"instalar trident protect"

OCP-v trident protect instalado no namespace trident-protect

Uma VM deve estar disponível no OpenShift Virtualization. Para obter detalhes sobre como implantar uma nova VM ou migrar uma VM existente para o OpenShift Virtualization, consulte a seção apropriada na documentação.

VM OCP-v instalada no namespace source-ns

Crie o App Vault usando o ONTAP S3

Esta seção mostra como configurar um cofre de aplicativos no Trident Protect usando o armazenamento de objetos Ontap S3.

Use os comandos oc e os arquivos yaml mostrados abaixo para criar um segredo e o recurso personalizado appvault para o ontap s3. Certifique-se de criá-los no namespace trident protect.

oc create -f app-vault-secret.yaml -n trident-protect
oc create -f app-vault.yaml -n trident-protect
apiVersion: v1
# You can provide the keys either as stringData or base 64 encoded data
stringData:
  accessKeyID: "<access key id as obtained from ONTAP>"
  secretAccessKey: "<secret access key as obtained from ONTAP>"
#data:
  #accessKeyID: <base 64 encoded value of access key>
  #secretAccessKey: <base 64 encoded value of secret access key>
kind: Secret
metadata:
  name: appvault-secret
  namespace: trident-protect
type: Opaque
apiVersion: protect.trident.netapp.io/v1
kind: AppVault
metadata:
  name: ontap-s3-appvault
  namespace: trident-protect
spec:
  providerConfig:
    azure:
      accountName: ""
      bucketName: ""
      endpoint: ""
    gcp:
      bucketName: ""
      projectID: ""
    s3:
      bucketName: trident-protect
      endpoint: <data lif to use to access S3>
      secure: "false"
      skipCertValidation: "true"
  providerCredentials:
    accessKeyID:
      valueFromSecret:
        key: accessKeyID
        name: appvault-secret
    secretAccessKey:
      valueFromSecret:
        key: secretAccessKey
        name: appvault-secret
  providerType: OntapS3

Certifique-se de que o cofre ontap S3 foi criado e está no estado Disponível

OCP-v appvault no namespace trident-protect

Crie um aplicativo de proteção Trident para a VM

Crie um recurso personalizado de aplicativo no namespace onde a VM está localizada.

Aplicativo OCP-v no namespace source-ns

tridentctl-protect create app source-vm -n source-ns --namespaces source-ns

Aplicativo OCP-v no namespace source-ns

Crie um aplicativo de proteção Trident para a VM de recuperação de desastres em um novo namespace

oc create ns dr-ns
tridentctl-protect create app dr-vm -n dr-ns --namespaces dr-ns

Aplicativo OCP-v no namespace source-ns

Crie um AppMirror Schedule no namespace de origem

Crie uma programação para o AppMirror usando o yaml, conforme mostrado. Isso criará instantâneos usando a programação (a cada 5 minutos) e manterá 2 instantâneos

oc create -f appmirror-schedule.yaml -n source-ns
apiVersion: protect.trident.netapp.io/v1
kind: Schedule
metadata:
  name: appmirror-sched1
spec:
  appVaultRef: ontap-s3-appvault
  applicationRef: source-vm
  backupRetention: "0"
  enabled: true
  granularity: Custom
  recurrenceRule: |-
    DTSTART:20240901T000200Z
    RRULE:FREQ=MINUTELY;INTERVAL=5
  snapshotRetention: "2"

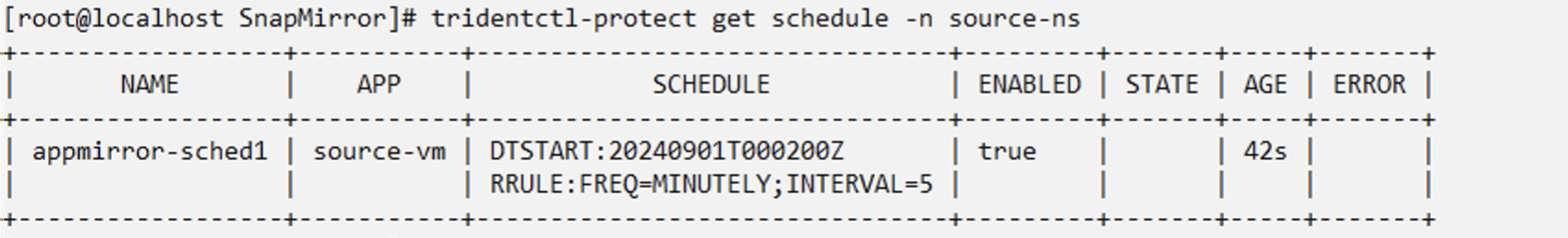

Espelho do aplicativo Agendar namespace source-ns

Snapshot criado

Crie um relacionamento appMirror no namespace DR

Crie um relacionamento Appmirror no namespace Disaster Recovery. Defina desiredState como Estabelecido.

apiVersion: protect.trident.netapp.io/v1
kind: AppMirrorRelationship
metadata:
  name: amr1
spec:
  desiredState: Established
  destinationAppVaultRef: ontap-s3-appvault
  destinationApplicationRef: dr-vm
  namespaceMapping:
  - destination: dr-ns
    source: source-ns
  recurrenceRule: |-
    DTSTART:20240901T000200Z
    RRULE:FREQ=MINUTELY;INTERVAL=5
  sourceAppVaultRef: ontap-s3-appvault
  sourceApplicationName: source-vm
  sourceApplicationUID: "<application UID of the source VM>"
  storageClassName: "ontap-nas"
Observação Você pode obter o UID do aplicativo da VM de origem a partir da saída json do aplicativo de origem, conforme mostrado abaixo

UID do aplicativo criado

Criar relacionamento com o App Mirror

Quando o relacionamento do AppMirror é estabelecido, o instantâneo mais recente é transferido para o namespace de destino. O PVC é criado para a VM no namespace dr, no entanto, o pod da VM ainda não foi criado no namespace dr.

Criar relação de espelho de aplicativo é estabelecido

Alterações de estado para o espelho do aplicativo

O PVC é criado no namespace de destino

Promova o relacionamento com o Failover

Altere o estado desejado do relacionamento para "Promovido" para criar a VM no namespace DR. A VM ainda está em execução no namespace de origem.

oc patch amr amr1 -n dr-ns --type=merge -p '{"spec":{"desiredState":"Promoted"}}'

Aplicação de patch de relacionamento do AppMirror

O relacionamento do AppMirror está em estado promovido

VM criada no namespace DR

VM no ns de origem ainda em execução

Estabelecer o relacionamento novamente com o Failback

Altere o estado desejado do relacionamento para "Estabelecido". A VM é excluída no namespace DR. O pvc ainda existe no namespace DR. A VM ainda está em execução no namespace de origem. O relacionamento original do namespace de origem para DR ns é estabelecido. .

oc patch amr amr1 -n dr-ns --type=merge -p '{"spec":{"desiredState":"Established"}}'

Patch para Estado Estabelecido

Espelho de aplicativo em estado estabelecido

PVC em DR ns ainda permanece

POD e PVC em ns de origem ainda permanecem

Demonstração em vídeo

O vídeo a seguir mostra uma demonstração da implementação de um cenário de recuperação de desastres para uma VM OpenShift usando o Trident Protect

Recuperação de desastres usando Trident Protect
