Instale os switches para seu sistema de armazenamento AFX 1K
Sugerir alterações
PDFs
Depois de concluir a preparação para a instalação do sistema de armazenamento AFX 1K, você deve instalar os switches no gabinete ou no rack da empresa de telecomunicações.
Instale os switches Cisco Nexus 9332D-GX2B ou 9364D-GX2A no gabinete ou rack. Instale um kit de painel pass-through se estiver usando o switch Cisco Nexus 9364D-GX2A.
Certifique-se de ter os seguintes componentes disponíveis:
-
O kit de painel pass-through, disponível na NetApp (número da peça X8784-R6).
O kit do painel de passagem da NetApp contém o seguinte hardware:
-
Um painel de obturação de passagem
-
Quatro parafusos 10-32 x 0,75
-
Quatro porcas de clipe 10-32
-
-
Para cada interruptor, oito parafusos 10-32 ou 12-24 e porcas de encaixe para montar os suportes e trilhos deslizantes nos postes dianteiros e traseiros do gabinete.
-
O kit de trilho padrão da Cisco para instalar o switch em um gabinete NetApp .
|
Os cabos de ligação não estão incluídos no kit de passagem. Entre em contato com a NetApp para solicitar os cabos de ligação corretos caso eles não sejam enviados com seus switches. |
|
|
Os Cisco 9332D-GX2B e 9364D-GX2A são switches de entrada do lado da porta. As portas de rede dos switches devem ser instaladas voltadas para a parte frontal do gabinete, e os exaustores devem ser voltados para a parte traseira do gabinete. Com essa configuração, você deve garantir que usará cabos longos o suficiente para ir das portas de rede na parte frontal do gabinete até as portas de armazenamento na parte traseira do gabinete. + Para obter informações mais detalhadas sobre esses switches, visite o site da Cisco : "Guia de instalação de hardware do switch Cisco Nexus 9332D-GX2B NX-OS Mode" e "Guia de instalação de hardware do switch Cisco Nexus 9364D-GX2A NX-OS Mode" . |
-
Instale o painel de obturação de passagem.
-
Determine a localização vertical dos interruptores e do painel de bloqueio no gabinete ou rack.
-
Instale duas porcas de clipe em cada lado nos furos quadrados apropriados para os trilhos frontais do gabinete.
-
Centralize o painel verticalmente para evitar intrusão no espaço do rack adjacente e, em seguida, aperte os parafusos.
-

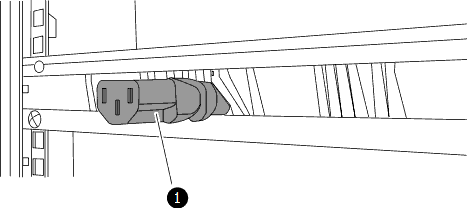

Insira os conectores fêmeas de ambos os cabos de ligação pela parte traseira do painel e através do conjunto de escovas.
Conector fêmea do cabo de ligação.
-
-
Instale os suportes de montagem em rack no chassi do switch.
-
Posicione um suporte de montagem em rack frontal em um lado do chassi do switch de modo que a orelha de montagem fique alinhada com a placa frontal do chassi (no lado da PSU ou do ventilador) e, em seguida, use quatro parafusos M4 para fixar o suporte ao chassi.
-
Repita a etapa 2a com o outro suporte de montagem em rack frontal no outro lado do switch.
-
Instale o suporte de montagem em rack traseiro no chassi do switch.
-
Repita a etapa 2c com o outro suporte de montagem em rack traseiro no outro lado do switch.
-
-
Instale as porcas de clipe nos locais dos furos quadrados para todos os quatro postes IEA.
Monte os dois switches 9332D-GX2B em locais do gabinete que forneçam acesso eficiente aos controladores e prateleiras, como as fileiras do meio.
-
Instale os trilhos deslizantes no gabinete ou rack.
-
Posicione o primeiro trilho deslizante no local desejado na parte traseira do poste traseiro esquerdo, insira parafusos com o tipo de rosca correspondente e aperte-os com os dedos.
Ao deslizar suavemente o trilho deslizante, alinhe-o aos furos dos parafusos no rack.
Aperte os parafusos dos trilhos deslizantes aos postes do gabinete.
-
Repita o passo 4a para o poste traseiro do lado direito.
-
Repita as etapas 4a e 4b nos locais desejados no gabinete.
-
-
Instale o interruptor no gabinete ou rack.
Esta etapa requer duas pessoas: uma para segurar o interruptor pela frente e outra para guiá-lo até os trilhos deslizantes traseiros. -
Posicione a parte traseira do interruptor no local desejado no gabinete.
À medida que o chassi é empurrado em direção aos postes traseiros, alinhe as duas guias de montagem do rack traseiro com os trilhos deslizantes
Deslize suavemente o interruptor até que os suportes de montagem em rack dianteiros fiquem alinhados com os postes dianteiros.
-

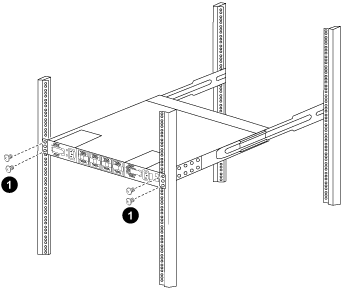

Fixe o interruptor ao gabinete ou rack.
Com uma pessoa segurando a parte frontal do chassi nivelada, a outra pessoa deve apertar completamente os quatro parafusos traseiros nos postes do gabinete.
-
Com o chassi agora apoiado sem assistência, aperte completamente os parafusos dianteiros nos postes.
-
Repita as etapas 5a a 5c para o segundo interruptor no local desejado no gabinete.
Ao usar o switch totalmente instalado como suporte, não é necessário segurar a parte frontal do segundo switch durante o processo de instalação.
-
-
Quando os interruptores estiverem instalados, conecte os cabos de ligação às entradas de energia dos interruptores.
-
Conecte os plugues machos de ambos os cabos de ligação às tomadas PDU mais próximas disponíveis.
Para manter a redundância, os dois cabos devem ser conectados a PDUs diferentes. -
Conecte a porta de gerenciamento em cada switch a qualquer um dos switches de gerenciamento (se solicitado) ou conecte-os diretamente à sua rede de gerenciamento.
A porta de rede de gerenciamento é a porta RJ-45 inferior, próxima à PSU direita. Passe o cabo CAT6 de cada switch pelo painel de passagem após instalar os switches para conectar aos switches de gerenciamento ou à rede.
Depois de instalar os interruptores no gabinete ou rack, você"instale o sistema de armazenamento AFX 1K e prateleiras no armário ou rack" .
