Criar um novo SVM com protocolo de bloco iSCSI e/ou FC habilitado. É possível criar um novo SVM com qualquer um dos seguintes métodos:

Configurar o protocolo iSCSI e/ou FC.

Atribua o SVM com LIFs em cada nó de cluster.

Inicie o serviço iSCSI e/ou FC no SVM.

Crie conjuntos de portas iSCSI e/ou FC usando os LIFs SVM.

Crie um grupo de iniciadores iSCSI e/ou FC para Windows usando o conjunto de portas criado.

Adicione um iniciador ao grupo de iniciadores. O iniciador é o IQN para iSCSI e WWPN para FC. Eles podem ser consultados no Windows Server executando o cmdlet Get-InitiatorPort do PowerShell.

# Get the IQN for iSCSI
Get-InitiatorPort | Where \{$_.ConnectionType -eq 'iSCSI'} | Select-Object -Property NodeAddress

# Get the WWPN for FC
Get-InitiatorPort | Where \{$_.ConnectionType -eq 'Fibre Channel'} | Select-Object -Property PortAddress

# While adding initiator to the initiator group in case of FC, make sure to provide the initiator(PortAddress) in the standard WWPN format

Inicie sessão no Windows Server como membro do grupo de administradores.

Inicie o Server Manager.

Na seção Gerenciar, clique em Adicionar funções e recursos.

Na página Selecionar recursos, selecione Multipath I/O.

Inicie sessão no Windows Server como membro do grupo de administradores.

Inicie o Server Manager.

Na seção Ferramentas, clique em MPIO.

Em Propriedades de MPIO em Discover Multi-Paths, selecione Adicionar suporte para dispositivos iSCSI e clique em Adicionar. Em seguida, um prompt solicita que você reinicie o computador.

Reinicie o Windows Server para ver o dispositivo MPIO listado na seção dispositivos MPIO das Propriedades MPIO.

Inicie sessão no Windows Server como membro do grupo de administradores.

Inicie o Server Manager.

Na seção Ferramentas, clique em Iniciador iSCSI.

Na guia descoberta, clique em descobrir Portal.

Forneça o endereço IP das LIFs associadas ao SVM criado para o protocolo NetApp storage para SAN. Clique em Avançado, configure as informações na guia Geral e clique em OK.

O iniciador iSCSI deteta automaticamente o destino iSCSI e o lista no separador alvos.

Selecione o destino iSCSI em destinos descobertos. Clique em Connect (ligar) para abrir a janela Connect to Target (ligar ao destino).

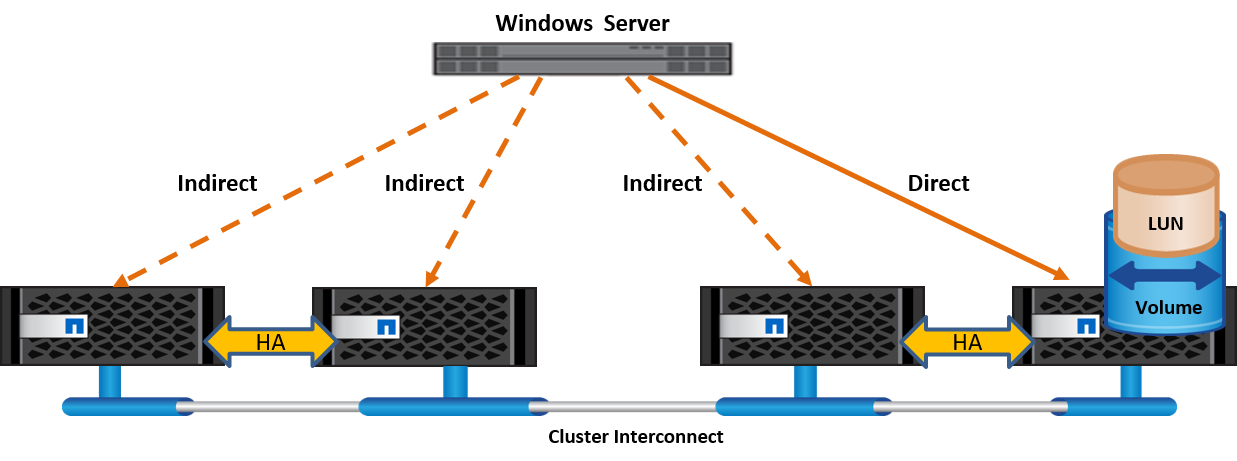

Você deve criar várias sessões do host do Windows Server para os LIFs iSCSI de destino no cluster de armazenamento do NetApp. Para fazer isso, execute as seguintes etapas:

Na janela conetar ao destino, selecione Ativar MPIO e clique em Avançado.

Em Configurações avançadas na guia Geral, selecione o adaptador local como o iniciador iSCSI da Microsoft e selecione o IP do Iniciador e o IP do Portal de destino.

Você também deve se conetar usando o segundo caminho. Portanto, repita os passos 5 a 8, mas desta vez selecione o IP do Iniciador e o IP do Portal de destino para o segundo caminho.

Selecione o destino iSCSI em destinos descobertos na janela principal Propriedades iSCSI e clique em Propriedades.

A janela Propriedades mostra que várias sessões foram detetadas. Selecione a sessão, clique em dispositivos e, em seguida, clique no MPIO para configurar a política de balanceamento de carga. Todos os caminhos configurados para o dispositivo são exibidos e todas as políticas de balanceamento de carga são suportadas. O NetApp geralmente recomenda round robin com subconjunto, e essa configuração é o padrão para arrays com ALUA habilitado. Round robin é o padrão para arrays ativo-ativo que não suportam ALUA.

Clique em Gerenciamento de computador na seção Ferramentas do Gerenciador de servidores.

Em Gerenciamento de computador, clique na seção Gerenciamento de disco no armazenamento e clique em mais ações e Rescan Disks. Ao fazê-lo, apresenta os iSCSI LUNs brutos.

Clique no LUN descoberto e faça-o online. Em seguida, selecione Inicializar disco usando a partição MBR ou GPT. Crie um novo volume simples fornecendo o tamanho do volume e a letra da unidade e formate-o usando FAT, FAT32, NTFS ou o Resilient File System (refs).

Conete-se remotamente ao Nano Server usando as instruções na seção ""Conete-se ao Nano Server"."

Para configurar iSCSI, execute os seguintes cmdlets do PowerShell no Nano Server:

# Start iSCSI service, if it is not already running
Start-Service msiscsi

# Create a new iSCSI target portal
New-IscsiTargetPortal –TargetPortalAddress <SVM LIF>

# View the available iSCSI targets and their node address
Get-IscsiTarget

# Connect to iSCSI target
Connect-IscsiTarget -NodeAddress <NodeAddress>

# NodeAddress is retrived in above cmdlet Get-IscsiTarget
# OR
Get-IscsiTarget | Connect-IscsiTarget

# View the established iSCSI session
Get-IscsiSession

# Note the InitiatorNodeAddress retrieved in the above cmdlet Get-IscsiSession. This is the IQN for Nano server and this needs to be added in the Initiator group on NetApp Storage

# Rescan the disks
Update-HostStorageCache

Adicione um iniciador ao grupo de iniciadores.

Add the InitiatorNodeAddress retrieved from the cmdlet Get-IscsiSession to the Initiator Group on NetApp Controller

Configure o MPIO.

# Enable MPIO Feature
Enable-WindowsOptionalFeature -Online -FeatureName MultipathIo

# Get the Network adapters and their IPs
Get-NetIPAddress –AddressFamily IPv4 –PrefixOrigin <Dhcp or Manual>

# Create one MPIO-enabled iSCSI connection per network adapter
Connect-IscsiTarget -NodeAddress <NodeAddress> -IsPersistent $True –IsMultipathEnabled $True –InitiatorPortalAddress <IP Address of ethernet adapter>

# NodeAddress is retrieved from the cmdlet Get-IscsiTarget
# IPs are retrieved in above cmdlet Get-NetIPAddress

# View the connections
Get-IscsiConnection

Detectar storage de bloco.

# Rescan disks
Update-HostStorageCache

# Get details of disks
Get-Disk

# Initialize disk
Initialize-Disk -Number <DiskNumber> -PartitionStyle <GPT or MBR>

# DiskNumber is retrived in the above cmdlet Get-Disk
# Bring the disk online
Set-Disk -Number <DiskNumber> -IsOffline $false

# Create a volume with maximum size and default drive letter
New-Partition -DiskNumber <DiskNumber> -UseMaximumSize -AssignDriveLetter

# To choose the size and drive letter use -Size and -DriveLetter parameters
# Format the volume
Format-Volume -DriveLetter <DriveLetter> -FileSystem <FAT32 or NTFS or REFS>
