Práticas recomendadas de cabeamento e zoneamento FC para Importação de LUN Estrangeiro (FLI) no ONTAP

Colaboradores netapp-barbe netapp-aherbin
PDFs

ONTAP iSCSI FLI utiliza um iniciador iSCSI do ONTAP que é integrado à pilha FLI e vincula sessões iSCSI de saída a LIFs entre clusters, onde a conectividade de backend é controlada pela rede de LIF entre clusters, não por LIFs de dados do host.

Como as sessões são baseadas em LIF entre clusters, planeje o posicionamento, a acessibilidade e a redundância das LIF entre clusters, que normalmente ficam no nó proprietário da LUN e em seu parceiro de HA, com posicionamento resiliente entre portas para evitar pontos únicos de falha. Antes de criar as sessões, valide o roteamento de ponta a ponta com acessibilidade de VLAN entre os IPs das LIF entre clusters e os IPs do portal de destino do array externo, incluindo a permissão da porta TCP 3260, já que o funcionamento correto da rede é um pré-requisito para a descoberta de LUN.

As sessões devem ser criadas explicitamente usando tanto o endereço IP do portal de destino quanto o IQN de destino. Sessões de descoberta iSCSI não são utilizadas. O modelo de resiliência pretendido é a conectividade em malha completa, onde cada nó ONTAP participante estabelece sessões com cada portal de destino externo, para que o LUN externo seja visível por todos os caminhos disponíveis antes do início da importação.

O transporte de backend (iSCSI ou FC) é independente do protocolo de front end que você usa para apresentar o LUN de destino ONTAP aos hosts. Você pode importar usando um backend iSCSI e apresentar usando FC ou iSCSI. Escolha entre migração offline ou online com base em se a E/S do host deve ser interrompida para a importação completa ou pode ser retomada após uma breve transição enquanto a cópia continua em segundo plano.

Independentemente de o backend ser FC ou iSCSI, o protocolo de transporte SAN do frontend pode ser SCSI FC ou iSCSI.

Antes de começar

  • Utilize o version comando para confirmar a versão do ONTAP e se o cluster está na versão pretendida para iSCSI FLI.

Sobre esta tarefa

A configuração de conectividade do backend iSCSI do ONTAP FLI inclui a LIF entre clusters, o iniciador iSCSI e as sessões. Você deve realizar o seguinte para configurar e validar a conectividade do backend iSCSI antes de iniciar a importação:

  • Confirme se as LIFs entre clusters existem em ambos os nós HA que você usará para a importação (o nó proprietário e o parceiro HA) e se elas estão ativas e acessíveis.

  • Crie iniciadores iSCSI de software ONTAP vinculados a LIFs entre clusters (um iniciador por LIF).

  • Crie sessões iSCSI de ambos os nós para os portais de destino do array remoto e para o IQN.

  • Confirme se as sessões estão saudáveis e se o LUN estrangeiro foi detectado.

Passos

  1. Validar LIFs entre clusters:

    network interface show -service-policy default-intercluster -fields vserver,home-node,home-port,curr-node,curr-port,address,ipspace,status-admin,status-oper

    Exemplo de saída

    vserver         lif             address        home-node home-port curr-node  curr-port status-oper status-admin ipspace

C1_vsim_cluster iSCSI_FLI_IC_1  172.21.180.220 vsim       e0d      vsim        e0d       up          up          Default
C1_vsim2_cluster iSCSI_FLI_IC_2 172.21.180.228 vsim2      e0d      vsim2       e0d       up          up          Default
2 entries were displayed.

  2. Verifique se as portas de rede estão ativas e no espaço de IP correto:

    network port show -port e0d -fields port ,ipspace ,broadcast-domain ,link ,mtu,speed-admin ,speed-oper ,health-status

    Exemplo de saída

    node  port link mtu  speed-admin speed-oper ipspace broadcast-domain health-status
----- ---- ---- ---- ----------- ---------- ------- ---------------- -------------
vsim  e0d  up   1500 auto        1000       Default Default          healthy
vsim2 e0d  up   1500 auto        1000       Default Default          healthy
2 entries were displayed.

  3. Validar a acessibilidade de cada portal de destino estrangeiro a partir do ONTAP (repetir para cada portal de destino):

    network ping -lif <IC_LIF_NAME> -destination <FOREIGN_TARGET_IP>

    Exemplo de saída

    C1_vsim_cluster::*>  network ping -node vsim -destination 172.21.180.238
172.21.180.238 is alive
C1_vsim_cluster::*> network ping -node vsim -destination 172.21.180.238
172.21.180.238 is alive
C1_vsim_cluster::*>

  4. Verifique se o iniciador iSCSI existe ou crie um iniciador iSCSI vinculado a uma LIF entre clusters (repita em ambos os nós HA):

    storage iswi initiator create -node <NODE_A> -lif <IC_LIF_A> -initiator-name <INIT_NAME_A>
    storage iswi initiator create -node <NODE_B> -lif <IC_LIF_B> -initiator-name <INIT_NAME_B>

  5. Defina o nível de privilégio como avançado:

    set -privilege advanced

    Exemplo de saída

    C1_vsim_cluster::> set -privilege advanced
Warning: These advanced commands are potentially dangerous; use them only when
         directed to do so by NetApp personnel.
Do you want to continue? {y|n}: y

  6. Veja a lista de iniciadores iSCSI:

    storage iscsi-initiator show

    Exemplo de saída

    C1_vsim_cluster::*> storage iscsi-initiator show
This table is currently empty.

  7. Crie os iniciadores iSCSI:

    storage iscsi-initiator create -node <node_name> -initiator-name <initiator_name> -lif <lif_name>

    Exemplo

    C1_vsim_cluster::*>  storage iscsi-initiator create -node vsim  -initiator-name init207m  -lif iSCSI_FLI_IC_1
C1_vsim2_cluster::*> storage iscsi-initiator create -node vsim2 -initiator-name init207n  -lif iSCSI_FLI_IC_2

  8. Verifique se os iniciadores foram criados:

    storage iscsi-initiator show

    Exemplo de saída

    C1_sti84-vsim-ucs207m_cluster::*> storage iswi initiator show
       Initiator Logical        Source
 Node  Name      Interface      Name                   ISID              State
----- ---------  -----------    ---------------------  ----------------  -------------
vsim  init207m   iSCSI_FLI_IC_1 iqn.1992-08.com.netapp:sn.4086639599:vs.1  80:0a:75:00:00:00  online
vsim2 init207n   iSCSI_FLI_IC_2 iqn.1992-08.com.netapp:sn.4086639600:vs.1  80:1f:61:00:00:00  online
2 entries were displayed.

  9. Crie sessões iSCSI para o destino estrangeiro a partir de ambos os nós para cada par <TARGET_IP>/<TARGET_IQN>, garantindo que as sessões formem uma topologia de malha completa em que cada nó estabeleça uma sessão com cada portal de destino:

    storage iswi initiator session create -node <NODE_A> -initiator-name <INIT_NAME_A> -target-ip <TARGET_IP> -target-name <TARGET_IQN> -target-port 3260
    storage iswi initiator session create -node <NODE_B> -initiator-name <INIT_NAME_B> -target-ip <TARGET_IP> -target-name <TARGET_IQN> -target-port 3260

    Exemplo

    C1_vsim_cluster::*> storage iswi initiator session create -node vsim -initiator-name init207m -target-name iqn.1992-08.com.netapp:sn.054a3ea61f7c11f1bc73005056acc5b1:vs.3 -target-ip 172.21.180.238
C1_vsim_cluster::*> storage iswi initiator session create -node vsim2 -initiator-name init207n -target-name iqn.1992-08.com.netapp:sn.054a3ea61f7c11f1bc73005056acc5b1:vs.3 -target-ip 172.21.180.238

C1_vsim_cluster::*> storage iswi initiator session create -node vsim2 -initiator-name init207n -target-name iqn.1992-08.com.netapp:sn.054a3ea61f7c11f1bc73005056acc5b1:vs.3 -target-ip 172.21.180.230
C1_vsim_cluster::*> storage iswi initiator session create -node vsim -initiator-name init207m -target-name iqn.1992-08.com.netapp:sn.054a3ea61f7c11f1bc73005056acc5b1:vs.3 -target-ip 172.21.180.230

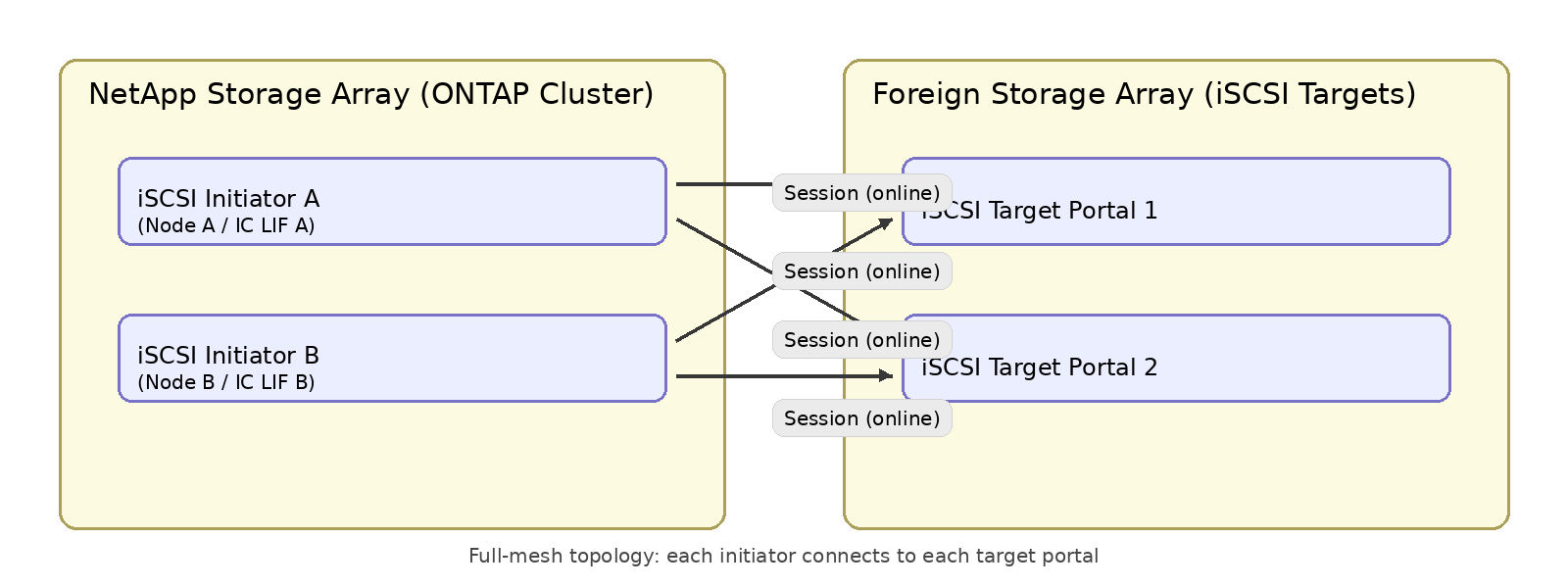

    Novas sessões iSCSI de ambos os nós para cada portal de destino

  10. Verifique as sessões:

    storage iswi initiator session show -node <NODE_A> -initiator-name <INIT_NAME_A>
    storage iswi initiator session show -node <NODE_B> -initiator-name <INIT_NAME_B>

    Exemplo

    C1_sti84-vsim-ucs207m_cluster::*> storage iswi initiator session show
      Initiator  Target                                  Target-ip       Target Tpgroup-tag TSIH State
Node  Name       Name                                                    Port
----- --------- ---------------------------------------- --------------  ------ ------      ---- ------
vsim  init207m  iqn.1992-08.com.netapp:sn.054a3eab1:vs.3 172.21.180.230  3260   1026          2  online
vsim  init207m  iqn.1992-08.com.netapp:sn.054a3eab1:vs.3 172.21.180.238  3260   1032          1  online
vsim2 init207n  iqn.1992-08.com.netapp:sn.054a3eab1:vs.3 172.21.180.230  3260   1026          1  online
vsim2 init207n  iqn.1992-08.com.netapp:sn.054a3eab1:vs.3 172.21.180.238  3260   1032          2  online
4 entries were displayed.

  11. Inicie as estatísticas

    Esses dados de estatísticas ajudarão a solucionar qualquer falha durante o FLI iSCSI.

    statistics start -object <pbject> -sample-id <sample_id>

    Exemplo

    C1_sti84-vsim-ucs207m::*> statistics start -object iswi_session -sample-id iswi_fli_import
Statistics collection is being started for sample-id: iswi_fli_import

  12. Confira as estatísticas da sessão:

    statistics show -sample-id <sample_id>

    Exemplo

    C1_sti84-vsim-ucs207m_cluster::*> statistics show -sample-id iswi_fli_import
Object: iswi_session
Instance: (init207m)-(172.21.180.230)
Start-time: 4/5/2026 08:37:15
End-time: 4/5/2026 08:37:34
Elapsed-time: 19s
Scope: sti84-vsim-ucs207m

    Counter                                                     Value
    -------------------------------- --------------------------------
    instance_name                         (init207m)-(172.21.180.230)
    instance_uuid                          iqn.1992-08.com.netapp:sn.
                                     054a3ea61f7c11f1bc73005056acc5b1
                                                                :vs.3
    node_name                                      sti84-vsim-ucs207m
    process_name                                                    -
    read_data                                                       0
    read_ops                                                        0
    session_state                                              Online
    write_data                                                      0
    write_ops                                                       0
Object: iswi_session
Instance: (init207m)-(172.21.180.238)
Start-time: 4/5/2026 08:37:15
End-time: 4/5/2026 08:37:34
Elapsed-time: 19s

  13. Verifique a conectividade no array externo:

    Nesta etapa, o array de storage estrangeiro destino iSCSI deve ser capaz de detectar e confirmar um login e uma sessão ativos do iniciador iSCSI do NetApp. Use os comandos recomendados pelo fornecedor no array estrangeiro para verificar se o iniciador está conectado e se as sessões estão saudáveis.

    Exemplo

    pureport list --initiator --raw --filter "initiator.iqn='<HOST_IQN>'"
pureport list -initiator
purehost list --all

Ponto de verificação de descoberta: Quando as sessões são estabelecidas, ONTAP deve adicionar caminhos de armazenamento e descobrir os LUNs estrangeiros na pilha de storage, o que é um pré-requisito para marcar o disco como estrangeiro e prosseguir com o fluxo de trabalho de importação.
