Saiba mais sobre a Importação de LUN Estrangeiro do ONTAP

Colaboradores netapp-yvonneo netapp-barbe

A Importação de LUN Externa (FLI) é um recurso do ONTAP que permite a migração de dados em nível de bloco (LUN) copiando dados de usuário de uma LUN de array externa para uma LUN do ONTAP. ONTAP realiza a migração atuando como um iniciador SCSI que lê da LUN externa e grava na LUN de destino do ONTAP.

O FLI opera estritamente no nível de LUN e destina-se a migrações de SAN; não é uma ferramenta de migração em nível de arquivo (migrações de protocolos NAS/arquivo, como NFS/SMB, exigem abordagens diferentes). O FLI suporta migrações offline e online. No modo offline, a E/S do host é interrompida durante a importação; no modo online, as operações do host são retomadas após uma breve transição, enquanto a importação continua em segundo plano.

LUNs estrangeiros aparecem na pilha de storage ONTAP e devem ser explicitamente marcados como estrangeiros para evitar sobrescrita/propriedade acidental. O FC FLI usa conectividade de backend FC (portas iniciadoras, zoneamento/máscara de LUN), enquanto no iSCSI FLI, o backend usa um iniciador de software iSCSI vinculado à conectividade entre clusters, enquanto o protocolo voltado para o host (frontend) após a migração ainda pode ser FC ou iSCSI dependendo do projeto.

Comparação de FLI offline e online

A seguir, um resumo das principais diferenças entre as abordagens de migração offline e online.

Área FLI offline FLI online

Entrada/saída do host durante a importação

A entrada/saída do host é interrompida durante todo o período de importação.

As operações de E/S do host podem ser executadas enquanto a cópia de importação continua (após o cutover).

Perfil de tempo de inatividade

Requer tempo de inatividade durante toda a janela de importação.

Projetado para ser o mais não disruptivo possível, geralmente exigindo apenas uma breve interrupção para o cutover.

Caso de uso operacional

Melhor opção quando um período de inatividade mais longo for aceitável ou exigido pelo modelo de aplicação ou host.

Ideal quando o tempo de inatividade precisa ser minimizado e você pode tolerar atividades de cópia em segundo plano.

Fluxo de trabalho FLI offline

No fluxo de trabalho offline, o host fica desconectado durante toda a duração da importação.

Fluxo de trabalho FLI offline

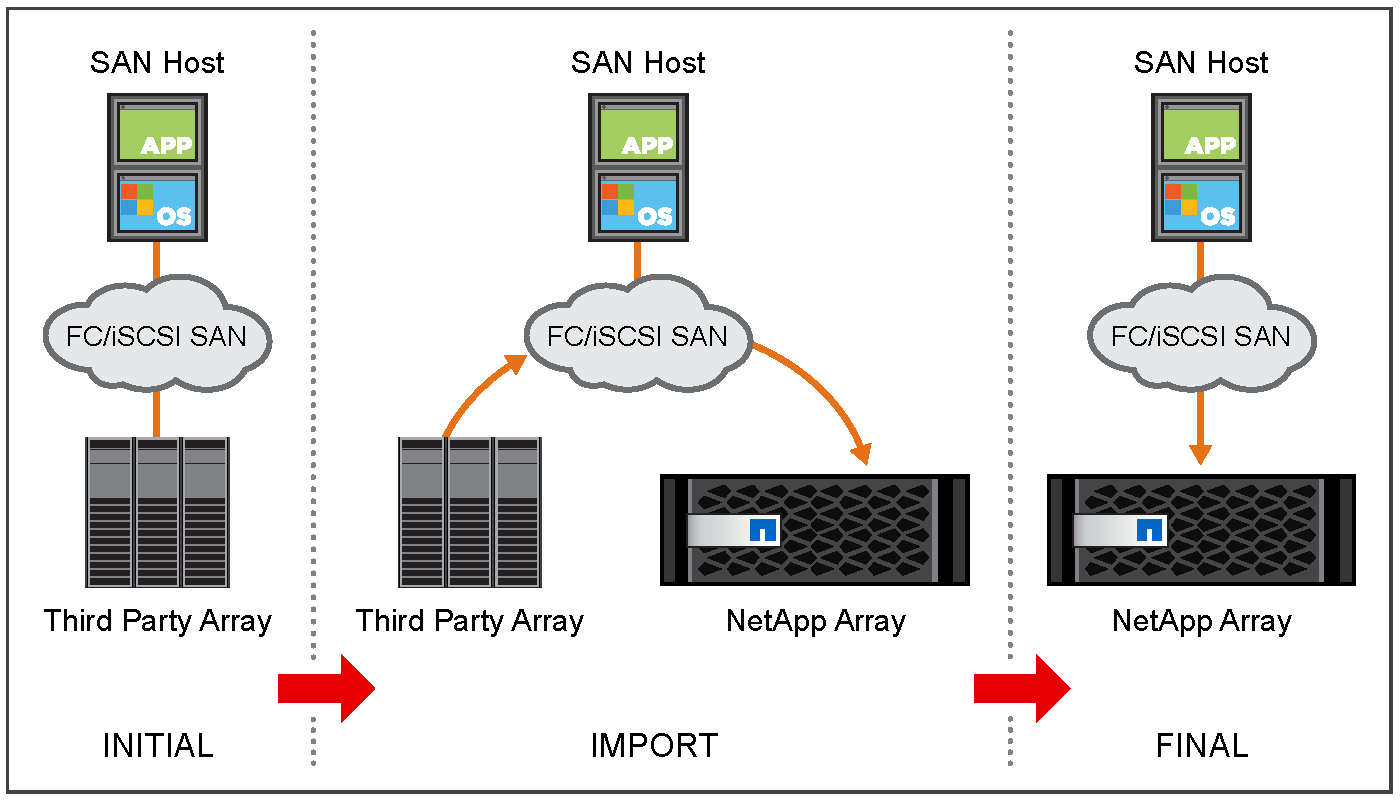

Fluxo de trabalho FLI online

No fluxo de trabalho online, o host é desconectado apenas por um breve período de transição, enquanto a importação passa da cópia para a conclusão.

Fluxo de trabalho FLI offline

Saiba mais sobre principais recursos e benefícios do ONTAP Foreign LUN Import

ONTAP Foreign LUN Import (FLI) é um recurso incorporado de migração de blocos que copia dados de um LUN de array de terceiros para um LUN nativo do ONTAP e oferece suporte a estilos de migração offline e online. FLI foi projetado para migrar LUNs SAN de diversos arrays de terceiros para ONTAP e oferece uma metodologia de migração consistente que ajuda a padronizar o planejamento, a execução e a validação em diferentes hosts e arrays.

Principais características

  • Migrações online e offline para atender aos requisitos de tempo de inatividade dos negócios.

  • A migração em nível de bloco, independente do sistema operacional, não depende de gerenciadores de volume do host ou utilitários do sistema operacional para mover os dados.

  • Funciona em ambientes SAN heterogêneos e foi projetado para migrar LUNs SAN de uma variedade de arrays de terceiro para o ONTAP.

  • O transporte de backend é flexível, com conectividade de backend tanto FC quanto iSCSI, embora as configurações suportadas dependam da validação de interoperabilidade.

  • Suporte nativo para multipathing e balanceamento de carga que aproveita os modelos de pathing SAN padrão.

  • Controle e visibilidade orientados por linha de comando (CLI), permitindo execução repetível e monitoramento operacional.

Principais benefícios

  • ONTAP FLI está incluído no ONTAP. Não é necessário um appliance de migração separado para realizar importações de LUN baseadas em FLI.

  • Reduz o risco de tempo de inatividade, permitindo um fluxo de trabalho online onde o acesso ao host pode ser retomado após uma breve interrupção, enquanto a importação continua em segundo plano.

  • Metodologia de migração consistente que ajuda a padronizar o planejamento, a execução e a validação em diferentes hosts e arrays.

  • Suporta cenários de transição complexos, incluindo migrações do 7 Mode para o ONTAP, onde considerações de alinhamento e formato podem ser abordadas como parte do fluxo de trabalho de transição.

  • Modelo operacional com forte suporte, embora os serviços profissionais não sejam obrigatórios, NetApp recomenda serviços profissionais ou parceiros qualificados para o escopo, planejamento e treinamento de qualquer tarefa que vá além de migrações simples.

Saiba mais sobre os pré-requisitos do ONTAP Foreign LUN Import

Antes de iniciar uma Importação de LUN Estrangeira (FLI) do ONTAP, existem vários pré-requisitos que devem estar em vigor para garantir uma migração bem-sucedida. Esses pré-requisitos abrangem compatibilidade, conectividade e requisitos de configuração que são essenciais para o processo de FLI funcionar corretamente.

  • A conectividade de backend deve estar disponível para o transporte escolhido:

    • O FC FLI requer pelo menos uma porta FC por controlador que possa operar no modo iniciador (duas portas, uma por malha, são preferíveis para redundância).

    • iSCSI FLI requer LIFs intercluster (IC) (ou portas Ethernet capazes de hospedar LIFs IC), porque o iniciador de software iSCSI vincula as sessões de saída à conectividade IC.

  • O LUN estrangeiro deve ser detectável no ONTAP antes da importação. O LUN de array estrangeiro deve estar visível na pilha de storage do ONTAP (a detecção é um pré-requisito para a importação).

  • Marque o LUN de origem como "estrangeiro" no ONTAP. Após a detecção do LUN estrangeiro, ele deve ser explicitamente marcado como estrangeiro para evitar comportamentos acidentais de propriedade ou sobrescrita.

  • O LUN de origem deve ser estável. O LUN estrangeiro não deve estar se expandindo ou contraindo durante o fluxo de trabalho de importação.

  • O LUN estrangeiro deve usar setores de 512 bytes (tamanho de bloco de 512B) para compatibilidade de importação, outros tamanhos de setor não são suportados para importação.

  • O LUN de destino ONTAP deve ter o mesmo tamanho que o LUN de origem. O fluxo de trabalho "criar LUN usando disco externo" garante que o LUN de destino seja criado com o tamanho correto.

  • O LUN de destino ONTAP deve ser mapeado para pelo menos um igroup com base no plano de protocolo de frontend para que o host possa ser conectado na etapa correta do fluxo de trabalho.

  • O LUN estrangeiro e o LUN ONTAP de destino devem ser emparelhados por meio de uma relação de importação antes de iniciar a cópia de importação.

Mantenha o LUN de destino ONTAP offline antes de criar a relação de importação; após a criação da relação, o LUN poderá ser colocado online somente durante a execução do FLI online, para que o host possa retomar as operações de E/S enquanto a cópia continua.

Saiba mais sobre as configurações e plataformas compatíveis com o ONTAP Foreign LUN Import

ONTAP FLI deve ser implementado em uma configuração compatível para garantir comportamento previsível e suporte completo.

  • Todas as migrações de FLI são realizadas no nível de LUN (bloco); migrações em nível de arquivo e protocolo estão fora do escopo do FLI do ONTAP.

  • Planeje até 8 importações simultâneas por nó como ponto de partida recomendado. Em condições ideais, não exceda 16 migrações simultâneas por nó e reduza a simultaneidade se a latência do host ou a latência de importação aumentar.

  • A partir do ONTAP 9.12.1, o tamanho máximo de LUN estrangeiro para importação é de 125 TB por LUN. Consulte o artigo da Knowledge Base "Não foi possível migrar LUN de array maior que 16 TB usando o FLI" para mais detalhes.

  • Limites de escalonamento de sessão iSCSI (backend iSCSI):

    • 1 iniciador por IC LIF

    • Até 16 sessões por LIF

    • Até 32 sessões por nó

  • Restrições do protocolo iSCSI:

    • Nenhuma sessão de descoberta iSCSI

    • Sem sessões de conexão múltipla (MCS)

    • O nível de recuperação de erros > 0 não é suportado (apenas ERL0)

    • O IPv6 não é compatível para uso de LIF de iniciador iSCSI

  • Notas sobre segurança e disponibilidade de gerenciamento:

    • CHAP não está incluído

    • A cobertura da API REST para operações iSCSI FLI não está disponível (somente fluxo de trabalho CLI).

  • Nota de planejamento operacional para importações online:

    • No FLI online, as operações de E/S do host e a cópia de importação compartilham recursos de backend

    • As importações podem ser pausadas e retomadas para proteger a latência do host

    • As migrações devem ser agendadas durante períodos de menor movimento, se possível

Configurações e plataformas suportadas

À medida que novas configurações são qualificadas ao longo do tempo, as combinações compatíveis podem mudar. Para cada migração, valide a pilha de ponta a ponta (array de origem + host + fabric/rede + destino ONTAP) em relação às diretrizes de interoperabilidade atuais.

Destino suportado (para onde você pode migrar)
  • ONTAP é o único destino compatível para migrações FLI. FLI foi projetado para importar dados em LUNs do ONTAP; migrações para storage de destino de terceiros não são suportadas.

  • Para iSCSI FLI, o iniciador de software iSCSI está integrado à pilha FLI e destina-se especificamente a permitir a descoberta e importação de LUNs externos usando conectividade de backend iSCSI/TCP.

Cobertura da plataforma ONTAP suportada (plataformas de destino)

A cobertura da plataforma depende do transporte de backend usado para descoberta/importação:

  • O backend FC FLI (tradicional) suporta ONTAP em AFF / ASA / ASA r2 / FAS (conforme a tabela de comparação no design de teste iSCSI).

  • O backend iSCSI FLI expande a cobertura para incluir AFF / ASA / ASA r2 / FAS / ONTAP Select / Cloud Volumes ONTAP (CVO) (conforme a mesma comparação).

Matrizes de origem suportadas e abordagem de qualificação
  • Com o backend FC FLI, os arrays estrangeiros suportados são normalmente validados por meio de listas de interoperabilidade estabelecidas e diretrizes de qualificação (a lista de dispositivos suportados evolui à medida que novos arrays são qualificados).

  • Com o backend iSCSI FLI, nenhum array externo é pré-qualificado por padrão; espera-se que os clientes realizem a qualificação em campo usando as ferramentas de qualificação fornecidas (por exemplo, sanlunmigrate / offtap sanlunmigrate) antes de se comprometerem com uma migração para produção.

Sistemas operacionais do host e suporte a fabric/switch (validação completamente)
  • O suporte do sistema operacional do host deve estar alinhado com as diretrizes de interoperabilidade do host SAN para o protocolo de front end escolhido (FC ou iSCSI) e com a configuração do host pós-migração.

  • O suporte a switches/fabric também deve ser validado como parte da configuração completamente (especialmente para ambientes FC onde o zoneamento/mascaramento é necessário).

Requisito pós-migração (continuar com suporte após a transição)

Após a conclusão da importação e com os hosts em execução em LUNs do ONTAP, certifique-se de que a configuração final em estado estável seja compatível. Isso inclui multipath de host, níveis de HBA/driver/firmware, zoneamento/mascaramento (FC), configuração iSCSI (se utilizada) e quaisquer interações de recursos do ONTAP que você planeja usar.

Diretrizes específicas para iSCSI FLI (importantes para suporte)
  • iSCSI FLI utiliza LIFs intercluster (IC) para sessões iSCSI de backend. Criar novas LIFs IC em uma sub-rede diferente apenas para alcançar destinos externos quando já existem LIFs IC estabelecidas em outra sub-rede é considerado uma orientação de planejamento não suportada.

  • A configuração da sessão do iniciador iSCSI destina-se a existir apenas durante a migração e deve ser removida após a conclusão da migração para evitar efeitos colaterais operacionais, incluindo considerações sobre upgrade e reverter.

Melhores práticas

A NetApp recomenda veementemente serviços profissionais ou serviços profissionais do parceiro, a contratação com o escopo e o Planejamento da migração, bem como treinar a equipe do cliente sobre como realizar migrações de dados usando o modo 7 de importação de LUN estrangeira (FLI) para o ONTAP.

  • Realize uma ou mais migrações de teste pelo menos uma semana antes do seu projeto de migração para verificar a configuração, a conectividade e a taxa de transferência; descobrir quaisquer outros problemas; e validar sua metodologia.

  • Para taxa de transferência máxima, não execute mais de 16 migrações simultaneamente por nó.

  • A verificação não é obrigatória, mas recomendamos que você verifique um subconjunto dos LUNs importados e migrados para validar o processo de importação.

  • Use a taxa de transferência observada em suas migrações de teste para planejar a migração para produção
