Conclua a Planilha de configuração do FC

Colaboradores
PDFs

Você precisa do iniciador FC e das WWPNs de destino e das informações de configuração de storage para executar tarefas de configuração de FC.

WWPNs host FC

Porta WWPN

Porta do iniciador (host) conetada ao switch FC 1

Porta do iniciador (host) conetada ao switch FC 2

WWPNs alvo FC

Você precisa de duas LIFs de dados FC para cada nó no cluster. As WWPNs são atribuídas pelo ONTAP quando você cria os LIFs como parte da criação da máquina virtual de armazenamento (SVM).

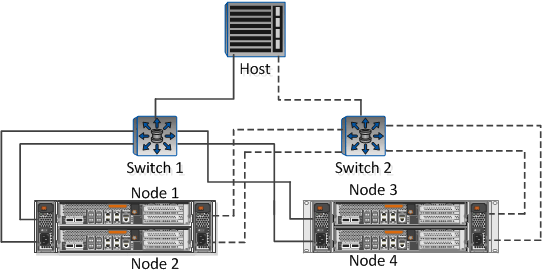

A figura mostra quatro nós
LIF WWPN

LIF do nó 1 com porta conetada ao switch FC 1

LIF do nó 2 com porta conetada ao switch FC 1

LIF do nó 3 com porta conetada ao switch FC 1

LIF do nó 4 com porta conetada ao switch FC 1

LIF do nó 1 com porta conetada ao switch FC 2

LIF do nó 2 com porta conetada ao switch FC 2

LIF do nó 3 com porta conetada ao switch FC 2

LIF do nó 4 com porta conetada ao switch FC 2

Configuração de armazenamento

Se o agregado e o SVM já estiverem criados, Registre seus nomes aqui; caso contrário, você poderá criá-los conforme necessário:

Nó para o próprio LUN

Nome agregado

Nome do SVM

Informações LUN

Tamanho da LUN

Sistema operacional de host

Nome do LUN (opcional)

Descrição LUN (opcional)

Informações sobre SVM

Se você não estiver usando uma SVM existente, precisará das seguintes informações para criar uma nova:

Nome do SVM

SVM IPspace

Agregado para volume raiz da SVM

Nome de usuário do SVM (opcional)

Senha do SVM (opcional)

LIF de gerenciamento de SVM (opcional)

Sub-rede:

Endereço IP:

Máscara de rede:

Gateway:

Nó inicial:
