Modelo de folha de cálculo de cabeamento de controlador para stack para conetividade quad-pathed - compartimentos com módulos IOM12/IOM12B
Sugerir alterações
PDFs
Ao concluir o modelo de Planilha, você pode definir os pares de portas SAS do controlador que você pode usar para enviar controladores a pilhas de compartimentos de disco com módulos IOM12/IOM12B para obter conetividade quad-pathed em um par de HA ou configuração de controladora única. Você também pode usar a Planilha completa para percorrer o cabeamento das conexões quad-pathed para sua configuração.
-
Este procedimento e modelo de folha de cálculo é aplicável à conetividade de quatro vias de cabeamento para uma configuração de HA ou quatro vias com uma ou mais pilhas.
Exemplos de planilhas concluídas são fornecidos para configurações de HA e quad-path.
Uma configuração com dois HBAs SAS de quatro portas e duas pilhas de compartimentos de disco com módulos IOM12/IOM12B é usada para os exemplos de Planilha.
-
O modelo de Planilha permite até duas pilhas; você precisa adicionar mais colunas, se necessário.
-
A conetividade de quatro vias para conexões de controlador para pilha consiste em dois conjuntos de cabeamento multipathed: O primeiro conjunto de cabeamento é chamado de ""caminhos"; o segundo conjunto de cabeamento é chamado de "caminhos quádruplos".
O segundo conjunto de cabeamento é chamado de "quad-pathed" porque a conclusão desse conjunto de cabeamento dá a você a conetividade quad-pathed de um controlador para uma stack em um par de HA ou configuração de controladora única.
-
As portas IOM 1 e 3 da gaveta de disco são sempre usadas para cabeamento multipathed e as portas IOM 2 e 4 são sempre usadas para cabeamento de quatro vias, conforme designado pelos cabeçalhos das colunas da Planilha.
-
Nos exemplos de Planilha, os pares de portas são designados para cabeamento multipathed ou cabeamento quad pathed para a pilha aplicável.
Cada par de portas designado para cabeamento multipathed é circundado por um oval que é a cor associada à pilha para a qual é cabeado. Cada par de portas designado para o cabeamento de caminhos quádruplos é circundado por um retângulo que é a cor associada à pilha para a qual é cabeado. A pilha 1 está associada à cor azul; a pilha 2 está associada à cor laranja.
-
Se necessário, consulte a "Regras e conceitos de cabeamento de SAS" para obter informações sobre a convenção de numeração de slots do controlador, a conetividade de prateleira a prateleira e a conectividade de controlador a prateleira (incluindo o uso de pares de portas).
-
Se necessário, depois de concluir a folha de trabalho, pode consultar "Como ler uma Planilha para conexões de controlador para pilha de cabo para conetividade quad-pathed"o .
-
Nas caixas acima das caixas cinza, liste todas as portas SAS A no sistema e, em seguida, todas as portas SAS C no sistema em sequência de slots (0, 1, 2, 3, etc.).
Por exemplo: 1A, 2a, 1c, 2c
-
Nas caixas cinza, liste todas as portas SAS B no sistema e, em seguida, todas as portas SAS D no sistema em sequência de slots (0, 1, 2, 3 e assim por diante).
Por exemplo: 1B, 2b, 1D, 2D
-
Nas caixas abaixo das caixas cinza, reescreva a lista de portas D e B para que a primeira porta da lista seja movida para o final da lista.
Por exemplo: 2B, 1D, 2D, 1b
-
Identifique os dois conjuntos de pares de portas para se conetar à pilha 1 desenhando um oval em torno do primeiro conjunto de pares de portas e um retângulo em torno do segundo conjunto de pares de portas.
Ambos os conjuntos de cabeamento são necessários para obter conetividade quad-pathed de cada controlador para empilhar 1 em seu par de HA ou configuração de controladora única.

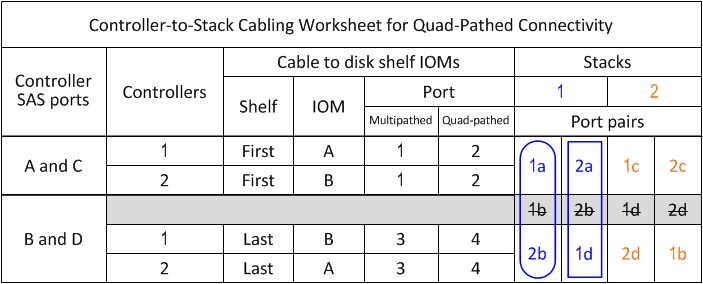

O exemplo a seguir usa o par de portas 1a/2b para o cabeamento multipathed e o par de portas 2a/1D para o cabeamento quad pathed para empilhar 1.
-
Identifique os dois conjuntos de pares de portas para se conetar à pilha 2 desenhando um oval em torno do primeiro conjunto de pares de portas e um retângulo em torno do segundo conjunto de pares de portas.
Ambos os conjuntos de cabeamento são necessários para obter conetividade quad-pathed de cada controlador para empilhar 1 em seu par de HA ou configuração de controladora única.
O exemplo a seguir usa o par de portas 1c/2D para o cabeamento multipathed e o par de portas 2c/1b para o cabeamento quad pathed para empilhar 2.
-
Se você tiver uma configuração de caminho quádruplo (controlador único), cruze as informações do controlador 2; você só precisa de informações do controlador 1 para fazer o cabeamento das conexões controlador para pilha.

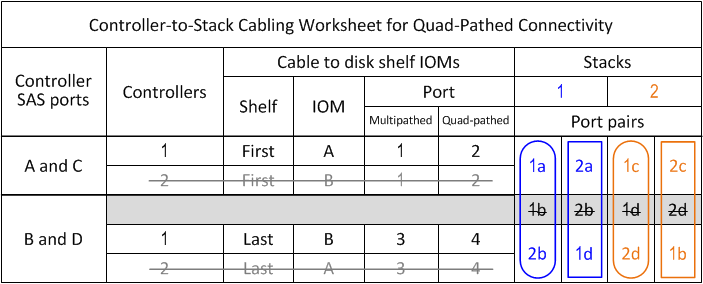

O exemplo a seguir mostra que as informações do controlador 2 estão riscadas.
