Exemplos de cabeamento e planilhas de controlador para stack para configurações de HA multipath - gavetas com módulos IOM12/IOM12B
Sugerir alterações
PDFs
Você pode usar as planilhas de cabeamento e exemplos de cabeamento de controladora a stack para fazer o cabeamento do seu par de HA como uma configuração de HA multipath.
|
Essas informações se aplicam a plataformas sem armazenamento interno. |
-
Se necessário, consulte a "Regras e conceitos de cabeamento de SAS" para obter informações sobre configurações compatíveis, a convenção de numeração de slots do controlador, conectividade de prateleira a prateleira e conectividade de controlador para compartimento (incluindo o uso de pares de portas).
-
Se necessário, você pode "Como ler uma Planilha para conexões de cabo controlador para pilha para conetividade multipathed"consultar .
-
Exemplos de cabeamento mostram os cabos de controlador para stack como sólidos ou tracejados para distinguir as conexões de portas A e C das conexões de portas B e D do controlador.
-
Os cabos nos exemplos de cabeamento e seus pares de portas correspondentes nas planilhas são codificados por cores para distinguir a conetividade de cada stack no par de HA.
-
Exemplos de planilhas e cabeamento mostram pares de portas de cabeamento na ordem em que são listados na Planilha.
Planilhas de cabeamento de controladora a stack e exemplos de cabeamento para configurações de HA multipath com HBAs SAS de quatro portas
Você pode usar as planilhas de cabeamento e exemplos de cabeamento completos de controladora a stack para realizar configurações de HA de multipath comuns que possuem HBAs SAS de quatro portas. Essas controladoras não têm portas SAS integradas.
Multipath HA com um HBA SAS de quatro portas e uma stack de compartimento único
O exemplo de cabeamento e Planilha a seguir usa o par de portas 1a/1D:
Multipath HA com um HBA SAS de quatro portas e duas stacks de compartimento único
O exemplo de cabeamento e Planilha a seguir usa pares de portas 1a/1D e 1c/1b:
Multipath HA com dois HBAs SAS de quatro portas e duas stacks de várias shelves
Quatro pares de portas estão disponíveis para esta configuração: 1A/2b, 2a/1D, 1c/2D e 2c/1b. Você pode conetar pares de portas por cabo na ordem em que eles são identificados (listados na Planilha) ou pode fazer o cabeamento de cada outro par de portas (ignorar pares de portas).
|
|
Quando você tem mais pares de portas do que precisa para fazer o cabeamento das pilhas no sistema, a prática recomendada é ignorar pares de portas para otimizar as portas SAS no sistema. Ao otimizar as portas SAS, você otimiza o desempenho do seu sistema. |
O exemplo de cabeamento e Planilha a seguir mostra os pares de portas que estão sendo usados na ordem em que são listados na Planilha: 1A/2b, 2a/1D, 1c/2D e 2c/1b.

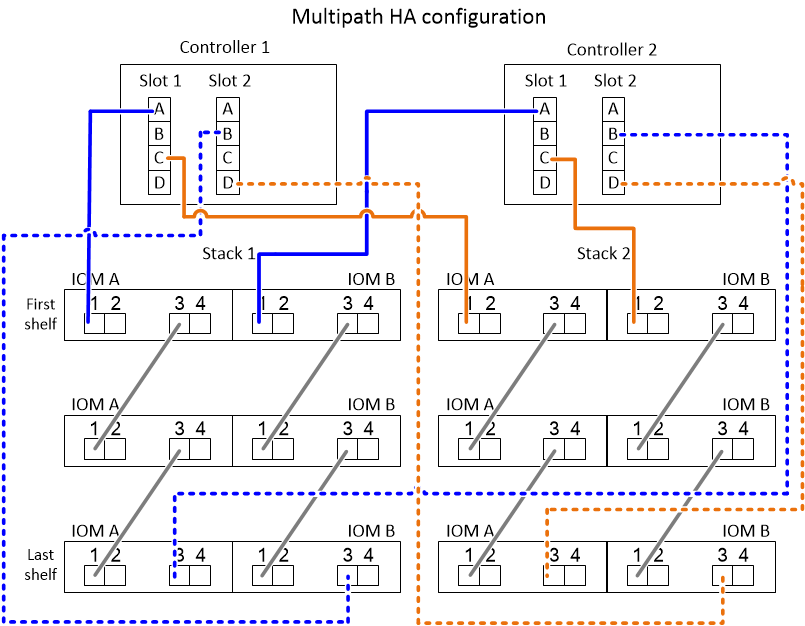

O exemplo de cabeamento e Planilha a seguir mostra pares de portas sendo ignorados para usar cada outro na lista: 1A/2b e 1c/2D.
|
|
Se uma terceira pilha for adicionada mais tarde, você usará o par de portas que foi ignorado. |
Planilhas de cabeamento e exemplos de cabeamento de controladora a stack para configurações de HA multipath com quatro portas SAS integradas
Você pode usar as planilhas de cabeamento e exemplos de cabeamento completos de controladora a stack para realizar configurações de HA multipath comuns que têm quatro portas SAS integradas.
Ha multipath com quatro portas SAS integradas e uma stack de compartimento único
O exemplo de cabeamento e Planilha a seguir usa o par de portas 0a/0d:
Ha multipath com quatro portas SAS integradas e duas stacks de compartimento único
O exemplo de cabeamento e Planilha a seguir usa pares de portas 0a/0d e 0C/0b:
Multipath HA com quatro portas SAS integradas, um SAS HBA de quatro portas e duas stacks de várias shelves
Quatro pares de portas estão disponíveis para esta configuração: 0A/1b, 1a/0d, 0C/1D e 1c/0b. Você pode conetar pares de portas por cabo na ordem em que eles são identificados (listados na Planilha) ou pode fazer o cabeamento de cada outro par de portas (ignorar pares de portas).
|
|
Quando você tem mais pares de portas do que precisa para fazer o cabeamento das pilhas no sistema, a prática recomendada é ignorar pares de portas para otimizar as portas SAS no sistema. Ao otimizar as portas SAS, você otimiza o desempenho do seu sistema. |
O exemplo de cabeamento e Planilha a seguir mostra os pares de portas que estão sendo usados na ordem em que são listados na Planilha: 0A/1b, 1a/0d, 0C/1D e 1c/0b.
O exemplo de cabeamento e Planilha a seguir mostra pares de portas sendo ignorados para usar cada outro na lista: 0A/1b e 0C/1D.
|
|
Se uma terceira pilha for adicionada mais tarde, você usará o par de portas que foi ignorado. |
