Appliances StorageGRID SG6200

Colaboradores netapp-ivanad
PDFs

Os appliances da série StorageGRID SG6200 operam como nós de armazenamento em um sistema StorageGRID. Assim como todos os appliances StorageGRID, eles podem ser livremente combinados com outros modelos de appliances e nós somente de software em uma única implementação.

O appliance StorageGRID SG6260 inclui um controlador de computação com dois SSDs NVMe funcionando como cache de leitura e um shelf de controladores de storage que contém dois controladores de storage e 60 discos rígidos NL-SAS. Ele pode ser expandido para até 180 discos rígidos NL-SAS com a adição de até dois shelves de expansão opcionais. O appliance StorageGRID SGF6212 é um appliance all-flash com um fator forma compacto 1U equipado com 12 SSDs NVMe.

Caraterísticas do aparelho

Características gerais

Os aparelhos SGF6212 e SG6260 oferecem os seguintes recursos:

  • Integra os elementos de storage e computação de um nó de storage da StorageGRID.

  • Inclui o instalador do dispositivo StorageGRID para simplificar a implantação e a configuração do nó de storage.

  • Inclui um controlador de gerenciamento de placa base (BMC) para monitorar e diagnosticar o hardware no controlador de computação.

Recursos de proteção de dados

O SGF6212 oferece os seguintes recursos de proteção de dados:

  • Capacidade de funcionar após a falha de um único SSD sem impactos na disponibilidade de objetos.

  • Capacidade de funcionar após várias falhas SSD com uma redução mínima necessária na disponibilidade de objetos (com base no design do esquema RAID subjacente).

    Observação Dependendo da política de ILM configurada, as solicitações de objetos localmente indisponíveis podem ser atendidas por outros nós, portanto, geralmente não haverá redução na disponibilidade.

  • Totalmente recuperável, durante o serviço, de falhas de SSD que não resultam em danos extremos ao RAID que hospeda o volume raiz do nó (o sistema operacional StorageGRID).

  • Os dados de objetos podem ser restaurados automaticamente a partir de cópias ou blocos codificados de apagamento em outros nós se várias falhas de SSD resultarem na perda de dados locais.

  • Capacidade de operar como um "Nó de gateway com cache" .

O SG6260 oferece os seguintes recursos de proteção de dados:

  • Capacidade de funcionar após a falha de quaisquer dois discos rígidos (HDDs) sem impactos na disponibilidade de objetos.

  • Evacuação e reconstrução rápidas de HDDs durante eventos de falha e substituição (quando configurado para DDP ou DDP16 durante a instalação), aumentando a durabilidade dos dados em relação ao padrão RAID6.

  • Totalmente recuperável, enquanto estiver em serviço, pela falha de quaisquer dois HDDs.

  • Os dados de objetos podem ser restaurados automaticamente a partir de cópias ou blocos codificados de apagamento em outros nós se várias falhas de HDD resultarem na perda de dados locais.

Componentes de hardware SG6200

Appliance SGF6212

O appliance SGF6212 inclui os seguintes componentes:

Plataforma de computação e storage

Um servidor de unidade de um rack (1UU) que inclui:

  • 256 GB DE RAM

  • Unidade de inicialização interna de 240 GB (inclui o software StorageGRID)

  • 2 portas Gbase-T de 1/10 mm

  • 4 × portas Ethernet 10/25/40/100GbE para tráfego de rede Grid/cliente (ou 4 × 200GbE com placa de rede 200GbE opcional)

  • 12 SSDs NVMe para storage

  • Controlador de gerenciamento de placa base (BMC) que simplifica o gerenciamento de hardware

  • Fontes de alimentação e ventiladores redundantes

Appliance SG6260

O appliance SG6260 inclui os seguintes componentes:

Controlador de computação

O controlador SG6200-CN é um servidor de uma unidade de rack (1U) que inclui:

  • 256 GB DE RAM

  • Unidade de inicialização interna de 240 GB (inclui o software StorageGRID)

  • 2 portas Gbase-T de 1/10 mm

  • 4 × portas Ethernet 10/25/40/100GbE para tráfego de rede Grid/cliente (ou 4 × 200GbE com placa de rede 200GbE opcional)

  • 1 porta de interconexão de storage 100 GbE

  • Dois SSDs NVMe para cache de leitura

  • Controlador de gerenciamento de placa base (BMC) que simplifica o gerenciamento de hardware

  • Fontes de alimentação e ventiladores redundantes

Compartimento do controlador de storage

O compartimento de controladora e-Series E4000 (storage array) é uma gaveta de 4UU que inclui:

  • Dois controladores da série E4000 (configuração duplex) para fornecer suporte a failover do controlador de armazenamento

  • Compartimento de unidade com cinco gavetas que acomoda sessenta unidades NL-SAS de 3,5 polegadas

  • Fontes de alimentação e ventiladores redundantes

Opcional: Prateleiras de expansão de storage

Cada dispositivo SG6260 pode ter uma ou duas gavetas de expansão, totalizando 180 unidades. As gavetas de expansão podem ser instaladas durante a implantação inicial ou adicionadas posteriormente.

O compartimento e-Series DE460C é um compartimento de 4U TB que inclui:

  • Dois módulos de entrada/saída (IOMs)

  • Cinco gavetas, cada uma com capacidade para 12 unidades NL-SAS, para um total de 60 unidades

  • Fontes de alimentação e ventiladores redundantes

Diagramas SGF6212 e SG6260

Vista frontal do SGF6212

Esta figura mostra a parte frontal do SGF6212 sem o painel. O dispositivo inclui uma plataforma de storage 1U de computação e storage que contém 12 unidades SSD.

Vista frontal do SGF6212

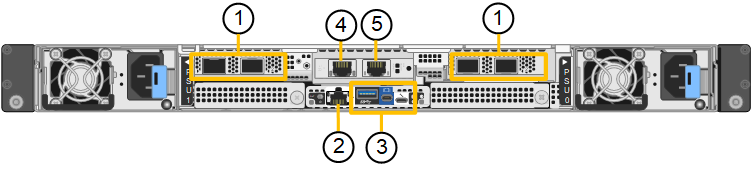

Vista traseira do SGF6212

Esta figura mostra a parte traseira do SGF6212, incluindo as portas, ventoinhas e fontes de alimentação.

SGF6212 Vista Traseira
Legenda Porta Tipo Utilização

1

Portas de rede 1-4

10/25/40/100/200-GbE, dependendo do tipo de cabo ou transceptor, da velocidade do switch e da velocidade de link configurada.

QSFP56 (máx. 200GbE/porta), QSFP28 (máx. 100GbE/porta) e QSFP+ (40GbE) são suportados nativamente (velocidades de 200GbE exigem opção de NIC 200GbE). Transceptores SFP+ (10GbE) ou SFP28 (25GbE) opcionais podem ser usados com um QSA (vendido separadamente).

Conete-se à rede de grade e à rede de cliente para StorageGRID.

2

Porta de gerenciamento de BMC

1 GbE (RJ-45)

Ligue ao controlador de gestão da placa de base do aparelho.

3

Portas de diagnóstico e suporte

  • Mini display port

  • Porta USB 3.0

  • Porta de console micro-USB

Reservado para uso de suporte técnico.

4

Admin Network port 1

1/10-GbE (RJ-45)

Ligue o dispositivo à rede de administração para StorageGRID.

5

Admin Network port 2

1/10-GbE (RJ-45)

Opções:

  • Vincular com a porta de rede de administração 1 para uma conexão redundante com a rede de administração para StorageGRID.

  • Deixe desconetado e disponível para acesso local temporário (IP 169.254.0.1).

  • Durante a instalação, use a porta 2 para configuração IP se os endereços IP atribuídos pelo DHCP não estiverem disponíveis.

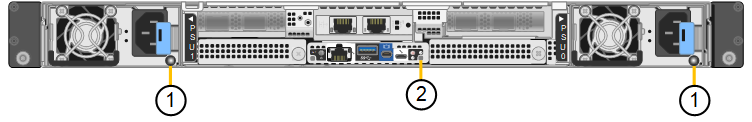

Esta figura mostra a localização da fonte de alimentação e dos LEDs de identificação na parte traseira do SGF6212. LEDs adicionais de status e atividade estão localizados nas portas do appliance. Esses LEDs podem variar de acordo com o modelo do appliance.

LEDs traseiros SGF6212
Legenda LED Estado

1

LED da fonte de alimentação

  • Verde, sólido: Energia aplicada ao aparelho, botão de alimentação está ligado.

  • Verde, intermitente: Alimentação aplicada ao aparelho, o botão de alimentação está desligado.

  • Desligado: sem alimentação aplicada ao aparelho.

  • Âmbar: Falha na alimentação de energia.

2

Identifique o LED

  • Azul intermitente: Identifica o aparelho no gabinete ou rack.

  • Azul, sólido: Identifica o aparelho no gabinete ou rack.

  • Desligado: o aparelho não é visualmente identificável no armário ou rack.

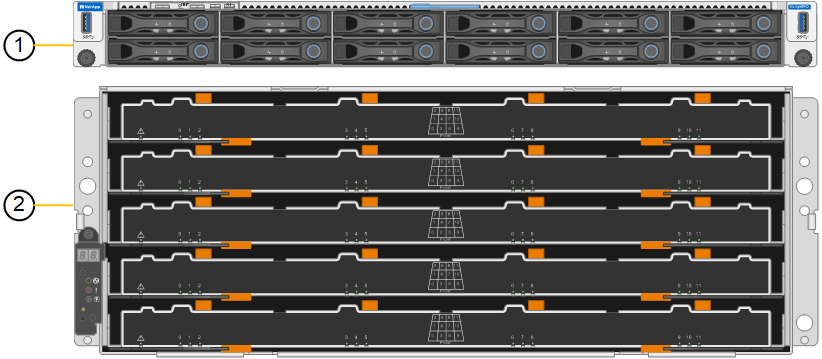

SG6260 vista frontal

Esta figura mostra a parte frontal do SG6260, que inclui um controlador de computação 1U e um shelf 4U contendo dois controladores de storage e 60 drives em cinco gavetas para drives.

SG6260 Vista frontal
Legenda Descrição

1

Controladora de computação SG6200-CN com painel frontal removido

2

Compartimento do controlador E4000 com painel frontal removido (o compartimento de expansão opcional aparece idêntico)

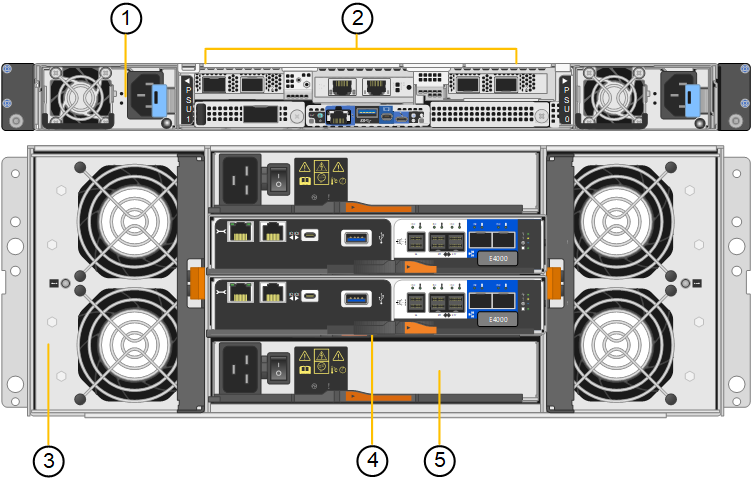

Vista traseira do SG6260

Esta figura mostra a parte traseira do SG6260, incluindo os controladores de computação e storage, as ventoinhas e as fontes de alimentação.

SG6260 Vista Traseira
Legenda Descrição

1

Fonte de alimentação (1 de 2) para o controlador de computação SG6200-CN

2

Conectores para o controlador de computação SG6200-CN

3

Ventilador (1 de 2) para compartimento do controlador E4000

4

Controlador de storage E-Series E400 (1 de 2) e conectores

5

Fonte de alimentação (1 de 2) para o compartimento do controlador E4000

Controladores SG6200

Controlador de computação SG6200-CN

  • Fornece recursos de computação para o dispositivo.

  • Inclui o instalador do dispositivo StorageGRID.

    Observação O software StorageGRID não está pré-instalado no dispositivo. Este software é recuperado a partir do Admin Node quando você implementa o dispositivo.

  • Pode se conetar a todas as três redes StorageGRID, incluindo a rede de Grade, a rede Admin e a rede cliente.

  • Conecta-se aos controladores de storage e-Series e opera como iniciador.

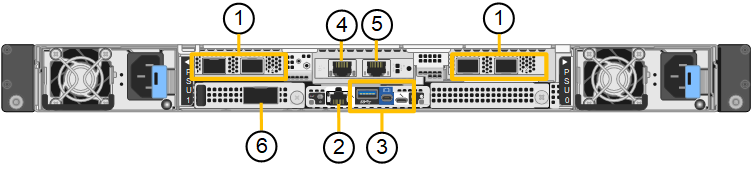

Esta figura mostra as portas na parte traseira do controlador de computação SG6200-CN.

Conectores traseiros SG6200-CN
Legenda Porta Tipo Utilização

1

Portas de rede 1-4

10/25/40/100/200-GbE, com base no tipo de cabo ou transceptor, velocidade do switch e velocidade de link configurada. QSFP56 (máx. 200GbE/porta), QSFP28 (máx. 100GbE/porta) e QSFP+ (40GbE) são suportados nativamente (velocidades de 200GbE exigem opção de NIC 200GbE). Transceptores SFP+ (10GbE) ou SFP28 (25GbE) opcionais podem ser usados com um QSA (vendido separadamente).

Conete-se à rede de grade e à rede de cliente para StorageGRID.

2

Porta de gerenciamento de BMC

1 GbE (RJ-45)

Conecte-se ao controlador de gerenciamento da placa-mãe SG6200-CN.

3

Portas de diagnóstico e suporte

  • Mini display port

  • Porta USB 3.0

  • Porta de console micro-USB

Reservado para uso de suporte técnico.

4

Admin Network port 1

1/10-GbE (RJ-45)

Conecte o SG6200-CN à rede administrativa do StorageGRID.

5

Admin Network port 2

1/10-GbE (RJ-45)

Opções:

  • Vincular com a porta de gerenciamento 1 para uma conexão redundante com a rede de administração para StorageGRID.

  • Deixe desconetado e disponível para acesso local temporário (IP 169.254.0.1).

  • Durante a instalação, use a porta 2 para configuração IP se os endereços IP atribuídos pelo DHCP não estiverem disponíveis.

6

Porta de interconexão

100-GbE

Conecte o controlador SG6200-CN aos controladores E4000.

Esta figura mostra a localização da fonte de alimentação e dos LEDs de identificação na parte traseira do controlador de computação SG6200-CN. LEDs adicionais de status e atividade estão localizados nas portas do appliance. Esses LEDs podem variar de acordo com o modelo do appliance.

LEDs traseiros SG6200-CN
Legenda LED Estado

1

LED da fonte de alimentação

  • Verde, sólido: Energia aplicada ao aparelho, botão de alimentação está ligado.

  • Verde, intermitente: Alimentação aplicada ao aparelho, o botão de alimentação está desligado.

  • Desligado: sem alimentação aplicada ao aparelho.

  • Âmbar: Falha na alimentação de energia.

2

Identifique o LED

  • Azul intermitente: Identifica o aparelho no gabinete ou rack.

  • Azul, sólido: Identifica o aparelho no gabinete ou rack.

  • Desligado: o aparelho não é visualmente identificável no armário ou rack.

SG6260: Controlador de storage E4000

  • Duas controladoras para suporte a failover.

  • Gerenciar o armazenamento de dados nas unidades.

  • Funciona como controladores padrão da série e em uma configuração duplex.

  • Inclua o software SANtricity os (firmware do controlador).

  • Inclua o Gerenciador do sistema do SANtricity para monitorar o hardware de armazenamento e gerenciar alertas, o recurso AutoSupport e o recurso de segurança da unidade.

  • Conecte-se ao controlador SG6200-CN e forneça acesso ao storage.

Conetores no controlador E4000
Legenda Porta Tipo Utilização

1

Porta de gerenciamento 1

Ethernet de 1 GB (RJ-45)

  • Opções da porta 1:

    • Conete-se a uma rede de gerenciamento para permitir o acesso direto TCP/IP ao Gerenciador de sistemas SANtricity

    • Deixe sem fio para salvar uma porta do switch e um endereço IP. Acesse o Gerenciador de sistema do SANtricity usando o Gerenciador de Grade ou o Instalador do dispositivo de Grade de armazenamento.

Nota: Algumas funcionalidades opcionais do SANtricity, como a sincronização NTP para carimbos de data/hora precisos de registo, não estão disponíveis quando optar por deixar a porta 1 sem fios.

2

Portas de diagnóstico e suporte

  • Porta serial RJ-45

  • Porta serial micro USB

  • Porta de USB

Reservado para uso de suporte técnico.

3

Portas de expansão da unidade 1 e 2

SAS de 12GB GB/s.

Conete as portas às portas de expansão da unidade nas IOMs no compartimento de expansão.

4

Portas de interconexão 1 e 2

ISCSI de 25GbE GB

Conecte cada um dos controladores E4000 ao controlador SG6200-CN.

Existem quatro conexões para o controlador SG6200-CN (duas de cada E4000).

SG6260: IOMs para prateleiras de expansão opcionais

O compartimento de expansão contém dois módulos de entrada/saída (IOMs) que se conectam aos controladores de storage ou a outros compartimentos de expansão.

Conetores IOM

Traseira IOM
Legenda Porta Tipo Utilização

1

Portas de expansão da unidade 1-4

SAS de 12GB GB/s.

Conecte cada porta aos controladores de storage ou ao compartimento de expansão adicional (se houver).
