Conectividade e caminhos de confiança para o NetApp Workload Factory
Sugerir alterações
PDFs
O NetApp Workload Factory se comunica com as APIs da AWS, recursos da conta AWS do cliente, link do AWS Lambda e Amazon Bedrock, cada um com seus próprios protocolos, portas e métodos de autenticação. Essas conexões são organizadas em grupos que separam o plano de gerenciamento da AWS, o plano de dados do ONTAP e o tráfego do link do Lambda, permitindo que você avalie os limites de confiança de forma independente.
Caminhos de conectividade
O Workload Factory estabelece vários caminhos de conectividade distintos, cada um com uma finalidade específica na descoberta, provisionamento e gerenciamento dos seus recursos AWS e ONTAP. Alguns caminhos se originam do próprio Workload Factory usando credenciais AWS presumidas, enquanto outros passam pelo Lambda link, que opera dentro da sua VPC para acessar os endpoints de gerenciamento do ONTAP sem expô-los publicamente. Um caminho opcional para o Amazon Bedrock oferece suporte a diagnósticos assistidos por IA e fica ativo somente quando sua organização habilita esse recurso.
As seções a seguir descrevem cada caminho, incluindo as APIs da AWS ou do ONTAP envolvidas, as credenciais ou autenticação utilizadas e quaisquer condições que determinam se o caminho está ativo. Compreender esses caminhos ajuda você a avaliar quais acesso à rede e permissões o Workload Factory requer e onde os dados cruzam os limites da conta ou da VPC.
O Workload Factory para APIs da AWS
O Workload Factory utiliza DescribeFileSystems, DescribeVolumes, CreateVolume, UpdateVolume, DeleteVolume,
CreateFileSystem, CreateBackup, DescribeBackups e APIs do EC2/VPC para descoberta de sub-redes e grupos de segurança.
-
O serviço de coleta faz varreduras aproximadamente a cada cinco horas.
-
As operações CRUD são executadas sob demanda.
-
Todas as chamadas utilizam credenciais temporárias assumidas pelo STS com um ID externo.
O Workload Factory para recursos da conta AWS do cliente (orquestração e automação)
O Workload Factory interage com a AWS para se comunicar e criar recursos. A orquestração e a automação ocorrem de diversas maneiras.
-
Modelos AWS CloudFormation: O Workload Factory usa modelos AWS CloudFormation para criar recursos como funções e sistemas de arquivos. Por exemplo, ao criar um sistema de arquivos na interface de usuário, o Workload Factory chama diretamente o CloudFormation e redireciona você para sua conta AWS.
-
Chamadas à API da AWS: O Workload Factory usa chamadas à API da AWS (STS
AssumeRole) para enviar comandos de API para o FSx para atividades relacionadas ao ONTAP. -
AWS Lambda: O Workload Factory usa o CloudFormation para implantar uma função AWS Lambda para o link que se comunica com o ONTAP.

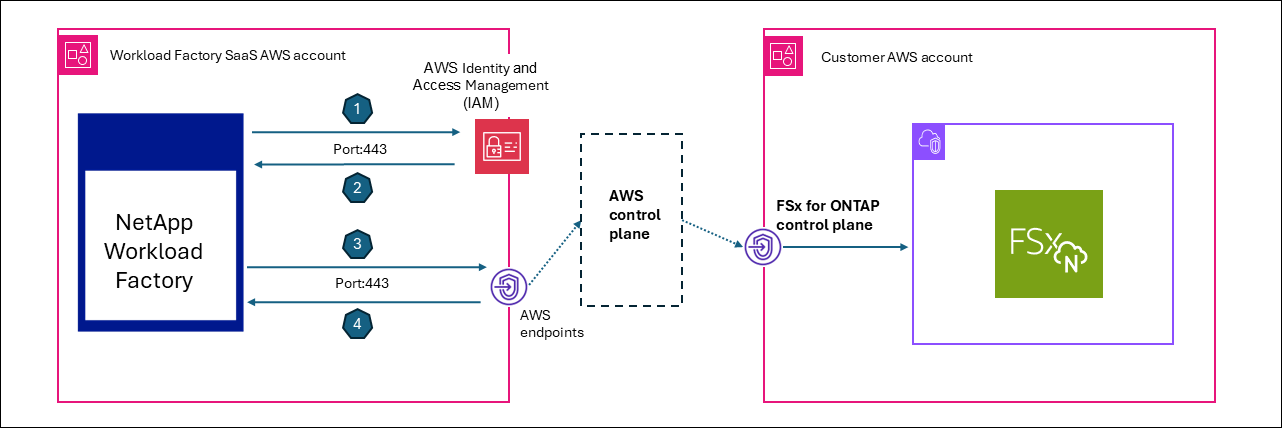

O diagrama a seguir mostra como o Workload Factory utiliza uma relação de confiança entre uma conta da NetApp na AWS e contas de clientes da AWS com sistemas de arquivos FSx for ONTAP.
-
O Workload Factory faz solicitações ao AWS STS
AssumeRole, usando um ID externo específico do cliente do serviço AWS IAM. -
O serviço AWS IAM recupera uma função e cria uma sessão.
-
O Workload Factory emite uma solicitação de API da AWS com permissões de sessão.
-
O Workload Factory recebe uma resposta da API da AWS do plano de controle do FSx for ONTAP.
Link Lambda para o endpoint de gerenciamento do ONTAP
Os links Lambda são executados dentro da VPC do cliente para acesso à sub-rede privada sem expor o ONTAP publicamente. Toda a conectividade do link para o endpoint de gerenciamento do ONTAP é somente de saída, portanto, não são necessárias conectividade de entrada nem endpoints expostos. O link é usado apenas para operações nativas do ONTAP que a API do Amazon FSx for NetApp ONTAP não expõe.
O Workload Factory utiliza os seguintes protocolos para operações de volume, VM de armazenamento e cluster, e para diagnósticos somente leitura e dados de desempenho:
-
HTTPS/443 (REST)
-
SSH/22 (CLI)
Link do Lambda para o AWS Secrets Manager (recuperação de credencial do ONTAP)
Utilizado somente quando as credenciais de administrador do ONTAP estão armazenadas no AWS Secrets Manager (alternativa: credenciais criptografadas no Workload Factory usando envelope encryption).
-
O proxy-forwarder passa
x-aws-secret-arn(codificados em Base64) nos cabeçalhos. -
A função Lambda faz chamadas
GetSecretValueem tempo de execução para recuperar a senha.
Isso mantém a senha dentro dos limites da sua conta e impede a transmissão do Workload Factory.
O Workload Factory e componentes do cliente para Amazon Bedrock (diagnóstico de IA)
Este caminho é utilizado apenas quando o diagnóstico por IA está ativado.
-
O Analisador de Eventos utiliza esse caminho para análise de EMS e diagnóstico de latência.
-
O Bedrock é executado com suas credenciais presumidas e o ARN do perfil de inferência, portanto, os dados não fluem para a conta da NetApp.
Os dados enviados para o Bedrock podem incluir JSON de eventos EMS, estatísticas de QoS, configuração de volume, dados agregados e informações de nós. O caminho fica ativo somente quando um perfil de inferência é configurado por organização (ai_analyzer_config tabela).
Grupos de conexão (protocolos, portas e autenticação)
Grupo A — caminho de confiança do plano de gerenciamento da AWS (credenciais presumidas)
| Conexão | Protocolo | Porta | Direção | Autenticação | Justificação |
|---|---|---|---|---|---|
STS AssumeRole |
HTTPS |
443 |
WF → AWS STS (conta do cliente) |
Credenciais IAM + ExternalId |
Obtenha credenciais temporárias entre contas |
API FSx (Descrever/Criar/Atualizar/Excluir) |
HTTPS |
443 |
WF → endpoint AWS FSx (região do cliente) |
Credenciais temporárias STS |
Gerenciamento de ciclo de vida de sistema de arquivos e volumes |
API EC2/VPC |
HTTPS |
443 |
WF → endpoint AWS EC2 |
Credenciais temporárias STS |
Descoberta de grupo de segurança, sub-rede e VPC |
API do CloudFormation |
HTTPS |
443 |
WF → endpoint AWS CFN |
Credenciais temporárias STS |
Implantação de pilha para funções IAM e provisionamento FSx |
O Secrets Manager GetSecretValue |
HTTPS |
443 |
WF → endpoint do AWS Secrets Manager (conta do cliente) |
Credenciais temporárias STS |
Recuperar a senha de administrador do ONTAP (quando armazenada no Secrets Manager) |
Criptografia/Descriptografia com KMS |
HTTPS |
443 |
WF → endpoint do AWS KMS |
Credenciais temporárias STS |
Operações de chave de criptografia de volume |
Todas as chamadas à API da AWS utilizam o endpoint regional do cliente e podem ser roteadas por meio de endpoints de VPC, se configurados.
Grupo B — plano de dados do ONTAP
O plano de dados do ONTAP é sempre encaminhado por meio do link Lambda; os serviços do Workload Factory nunca se conectam diretamente ao ONTAP.
| Conexão | Protocolo | Porta | Direção | Autenticação | Justificação |
|---|---|---|---|---|---|
API REST do ONTAP |
HTTPS |
443 |
Link (VPC do cliente) → LIF de gerenciamento do ONTAP |
Autenticação básica (nome de usuário/senha) ou ARN do Secrets Manager |
Configuração de cluster, volume e VM de armazenamento; QoS; eventos EMS; status ARP |
CLI SSH do ONTAP |
SSH |
22 |
Link (VPC do cliente) → LIF de gerenciamento do ONTAP |
Autenticação por senha |
Comandos de diagnóstico (estatísticas de QoS, df, registros de eventos, eficiência) |
Estratégia de roteamento (ordem de prioridade) para o proxy-forwarder:
-
Cabeçalho explícito
x-link-id: busca o ARN da função Lambda no banco de dados -
ID de destino (ID do sistema de arquivos FSx): encontre o link associado
-
ID do agente do Console: rotear pelo agente de mensagens até o agente do Console
Grupo C — link do AWS Lambda (implantado em sua VPC)
| Conexão | Protocolo | Porta | Direção | Autenticação | Justificação |
|---|---|---|---|---|---|
Invocar Lambda |
HTTPS (SDK da AWS) |
443 |
WF → API AWS Lambda (conta do cliente) |
IAM ( |
Execute comandos REST/SSH do ONTAP a partir da VPC do cliente |
Lambda → ONTAP |
HTTPS + SSH |
443, 22 |
Lambda (VPC do cliente) → LIF de gerenciamento do ONTAP |
Autenticação básica / senha |
Acesso à sub-rede privada ao ONTAP sem exposição pública |
Grupo D — NetApp Console Agent (EC2 em sua VPC, somente para saída)
| Conexão | Protocolo | Porta | Direção | Autenticação | Justificação |
|---|---|---|---|---|---|
Pesquisa de agentes |
HTTPS |
443 |
Agente do console (VPC do cliente) → broker de mensagens WF |
Token de portador (escopo occm-access) |
Long-poll para comandos ONTAP pendentes (tempo limite de 7 segundos; reconecta) |
Resposta do agente |
HTTPS |
443 |
Agente do console (VPC do cliente) → broker de mensagens WF |
Token Bearer |
Retorna os resultados dos comandos ONTAP (opcionalmente comprimidos com zlib) |
Agente do Console → ONTAP |
HTTPS + SSH |
443, 22 |
Agente do Console (VPC do cliente) → LIF de gerenciamento do ONTAP |
Autenticação básica / senha |
Execute operações ONTAP por proxy |
Principal característica do projeto: o Workload Factory nunca inicia conexões de entrada para o agente do Console. O trabalho é enfileirado em fluxos do Redis; o agente do Console consulta GET /messagebroker/v1/requests e responde com POST /messagebroker/v1/responses.
Grupo E — CloudFormation callbacks de recursos personalizados
| Conexão | Protocolo | Porta | Direção | Autenticação | Justificação |
|---|---|---|---|---|---|
CloudFormation → WF Lambda |
HTTPS |
443 |
CloudFormation (cliente) → WF Lambda (NetApp) |
Token JWT + token de referência |
Relate o status de criação da função IAM e retorne o ARN da função |
Provedor de recursos do ONTAP CloudFormation → Link |
HTTPS |
443 |
CloudFormation recurso Lambda (cliente) → Link Lambda (cliente) |
IAM |
Criar/atualizar/excluir recursos ONTAP durante operações de stack |
Resumo: requisitos de rede para sua VPC
| Componente | Entrada | Saída |
|---|---|---|
FSx for ONTAP |
Portas 443 e 22 do grupo de segurança do agente Link Lambda ou Console |
N/A |
Vincular o Lambda |
Nenhum |
Porta 443 (ONTAP, APIs da AWS) e porta 22 (SSH do ONTAP) |
Agente de console EC2 |
Nenhum |
Porta 443 (endpoints do WF, ONTAP, APIs da AWS) e porta 22 (SSH do ONTAP) |
Endpoints VPC (opcional) |
N/A |
STS, FSx, S3, Gerenciador de Segredos, Lambda, CloudFormation |
Nenhum componente na VPC do cliente requer acesso à internet de entrada. Todas as conexões são iniciadas de saída (consulta do agente do Console) ou invocadas por meio das APIs de serviço da AWS (Lambda Invoke).
